92020 Optipress-Aquaplus-Raccordo
con manicotto da pressare
| materiale principale | bronzo CC246E |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 95 °C |

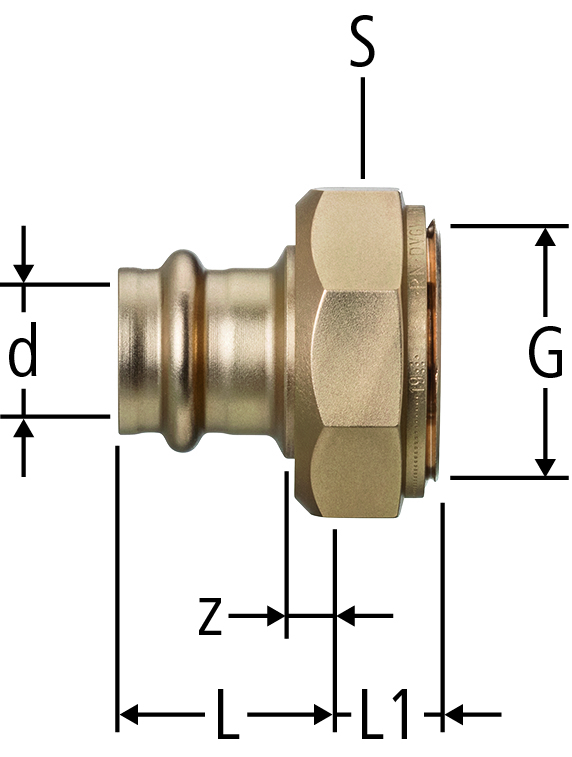

| G | d | z | L | L1 | S | ζ | Art. n° | VE | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1â…› | 15 | 17 | 39 | 10 | 42 | 0.4 | 15 x 1â…› | 92020.21 | 1 |
| 20 | 1 | 266.382,671.412 | ||||
|
|
|||||||||||||||||
| 1¼ | 18 | 18 | 40 | 10 | 46 | 0.2 | 18 x 1¼ | 92020.23 | 1 |
| 20 | 1 | 266.383,671.413 | ||||
|
|
|||||||||||||||||
| 1½ | 18 | 19 | 41 | 10 | 52 | 0.2 | 18 x 1½ | 92020.24 | 1 |
| 20 | 1 | 266.383,671.413 | ||||
|
|
|||||||||||||||||
| 1¼ | 22 | 13 | 36 | 11 | 50 | 0.2 | 22 x 1¼ | 92020.25 | 1 |
| 20 | 1 | 266.384,671.414 | ||||
|
|
|||||||||||||||||
| 1½ | 22 | 13 | 36 | 9 | 52 | 0.2 | 22 x 1½ | 92020.26 | 1 |
| 20 | 1 | 266.384,671.414 | ||||
|
|
|||||||||||||||||
| 1 | 28 | 19 | 42 | 9 | 37 | 0.2 | 28 x 1 | 92020.28 | 1 |
| 20 | 1 | 266.385,671.415 | ||||
|
|
|||||||||||||||||
| 1½ | 28 | 15 | 39 | 11 | 52 | 0.2 | 28 x 1½ | 92020.29 | 1 |
| 20 | 1 | 266.385,671.415 | ||||
|
|
|||||||||||||||||
| 2 | 28 | 18 | 42 | 12 | 67 | 0.2 | 28 x 2 | 92020.30 | 1 |
| 20 | 1 | 266.385,671.415 | ||||
|
|
|||||||||||||||||
| 2 | 35 | 14 | 39 | 12 | 65 | 0.2 | 35 x 2 | 92020.33 | 1 |
| 20 | 1 | 266.386,671.416 | ||||
|
|
|||||||||||||||||
| 2¼ | 42 | 12 | 48 | 12 | 73 | 0.2 | 42 x 2¼ | 92020.36 | 1 |
| 20 | 1 | 266.387,671.417 | ||||
|
|
|||||||||||||||||
| 2⅜ | 42 | 18 | 54 | 14 | 76 | 0.1 | 42 x 2⅜ | 92020.37 | 1 |
| 20 | 1 | 266.387,671.417 | ||||
|
|
|||||||||||||||||
| 2¾ | 54 | 16 | 56 | 17 | 88 | 0.1 | 54 x 2¾ | 92020.38 | 1 |
| 20 | 1 | 266.388,671.418 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Optipress-Aquaplus-Raccordo |
| Dimensione |
|
| Numero di articolo |
92020.21
|
