26086 Rubinetto a sfera per alte temperature
con filetto maschio, con volantino a farfalla intervallo di temperatura da -30 °C a +180 °C volantino a farfalla arancione, adatto per l'impiego in impianti solari, per acqua calda, vapore ecc.
PN 16.0

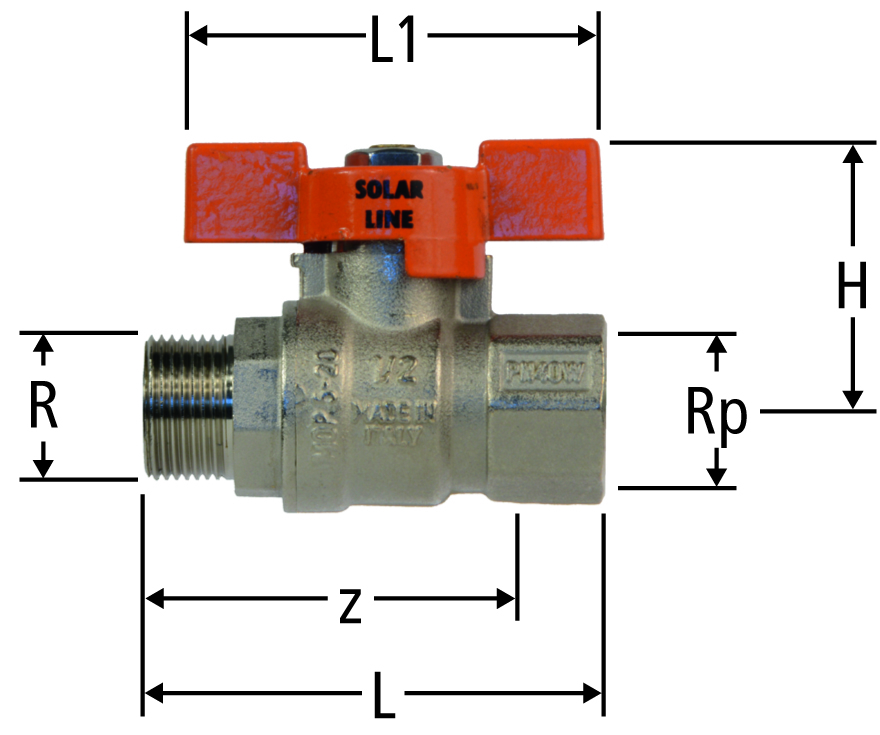

| Rp | R | z | L | L1 | H | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ⅜ | 42 | 54 | 52 | 34 | 10.3 | ⅜ | 26086.53 |
| 01 | 1 | - | ||||
| ½ | ½ | 52 | 70 | 62 | 40 | 35 | ½ | 26086.54 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 60 | 80 | 62 | 43 | 47 | ¾ | 26086.55 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| 1 | 1 | 71 | 92 | 72 | 53 | 54 | 1 | 26086.56 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Rubinetto a sfera per alte temperature |
| Dimensione |
|
| Numero di articolo |
26086.53
|
