23121 Valvola di riempimento
con valvola di ritegno EA e raccordo portagomma per acqua fino a 90 °C con testa Easy-Top
PN 16.0

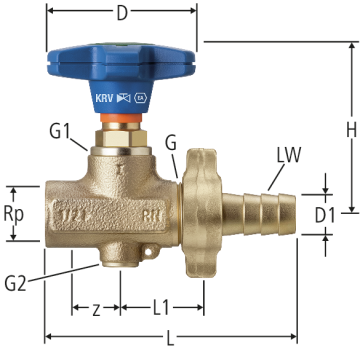

| Rp | G | G1 | G2 | z | L | L1 | H | D | D1 | LW | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | ½ | ¼ | 17 | 102 | 33 | 69 | 60 | 17.5 | 16 | 3.61 | ½ | 23121.04 |
| 01 | 1 | 627.213 | ||||
|
|
|||||||||||||||||||||
Nota
LW = Diametro interno del tubo
CAD / BIM
| Descrizione | Valvola di riempimento |
| Dimensione |
|
| Numero di articolo |
23121.04
|
