11001 Riduttore di pressione con raccordi Optifitt-Serra 92001
campo di regolazione da 2 a 6 bar pressione secondaria regolata a 4 bar per acqua fino a 30 °C incluso manometro
PN 16.0

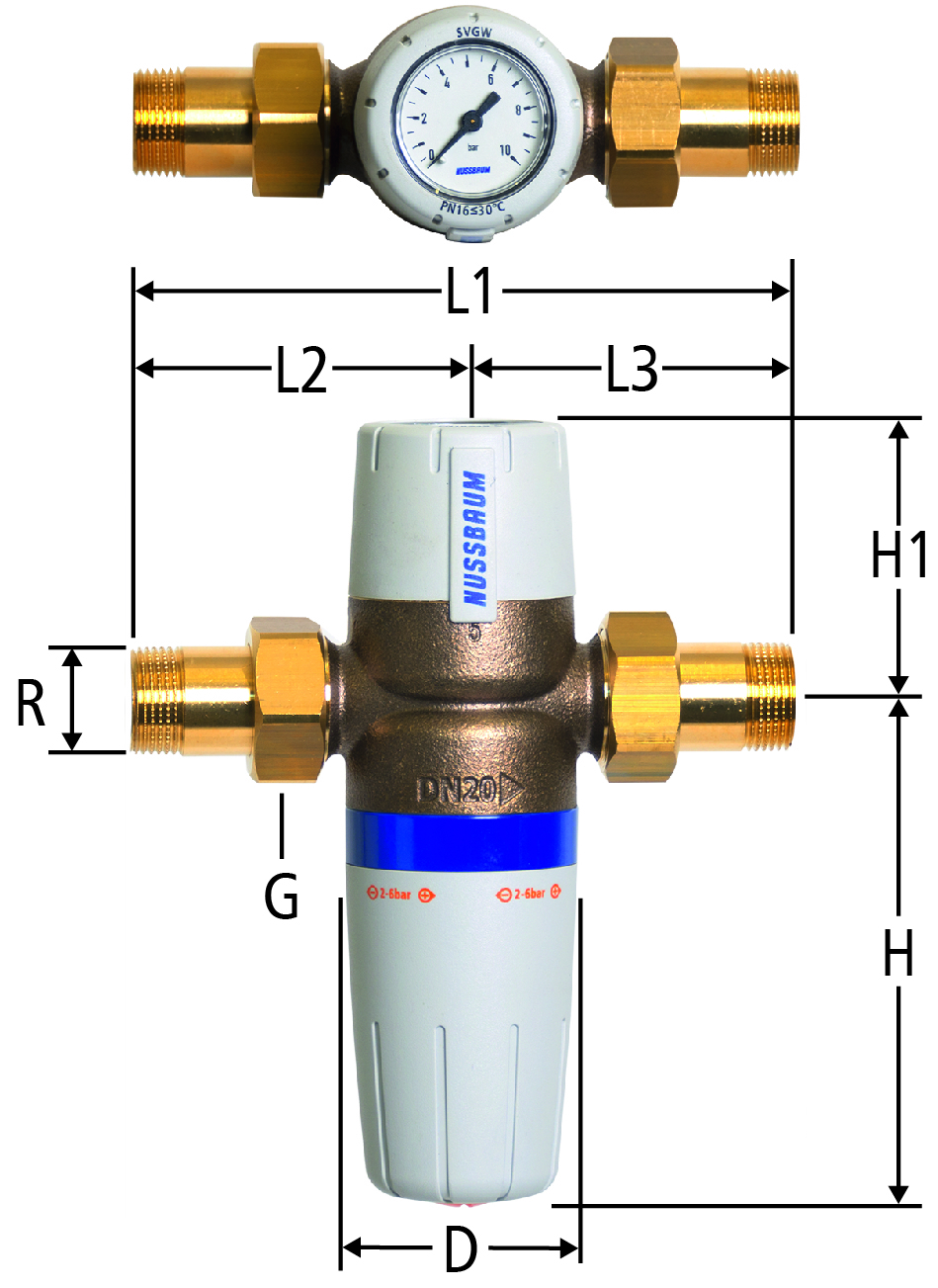

| R | G | L1 | L2 | L3 | H | H1 | D | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 148 | 74 | 74 | 123 | 66 | 56 | 3.48 | ½ | 11001.04 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||
| ¾ | 1 | 159 | 80 | 80 | 123 | 66 | 56 | 4.5 | ¾ | 11001.05 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | 1¼ | 184 | 92 | 92 | 123 | 66 | 56 | 5.52 | 1 | 11001.06 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||
| 1¼ | 1½ | 212 | 106 | 106 | 177 | 77 | 69 | 13.2 | 1¼ | 11001.07 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||
| 1½ | 1¾ | 241 | 121 | 121 | 177 | 77 | 69 | 16.2 | 1½ | 11001.08 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||
| 2 | 2⅜ | 289 | 145 | 145 | 177 | 77 | 69 | 21.6 | 2 | 11001.09 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||
| 2½ | 3 | 430 | 215 | 215 | 286 | 126 | 128 | 44.4 | 2½ | 11001.10 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||
CAD / BIM
| Descrizione | Riduttore di pressione con raccordi Optifitt-Serra 92001 |
| Dimensione |
|
| Numero di articolo |
11001.04
|
