Applicazioni e soluzioni - Industria

4.1 Tecnica di pressatura nelle applicazioni industriali

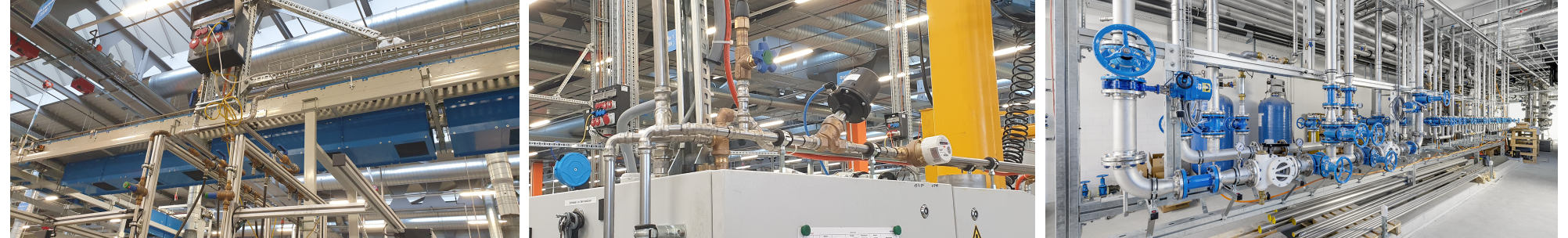

Grazie ai diversi materiali impiegati per i tubi, i fitting e gli anelli di tenuta in numerose applicazioni industriali e nella costruzione di impianti, i sistemi d’installazione e la rubinetteria della Nussbaum offrono una soluzione sicura ed economica per trasportare medi liquidi e in forma gassosa come oli, aria compressa, lubro-refrigeranti e gas tecnici. Optipress viene utilizzato con ottimi risultati per numerose applicazioni in ambito industriale.

Tempi d’installazione brevi grazie alla tecnica di pressatura

Grazie alla comprovata tecnica di pressatura, i lavori di installazione possono essere eseguiti in tempi significativamente più brevi, riducendo quindi al minimo i guasti o i tempi di fermo durante i lavori di conversione degli impianti. Nel settore idrosanitario e del riscaldamento, la tecnica di pressatura rappresenta da decenni la regola riconosciuta della tecnica. Le misure di protezione prescritte per la saldatura non devono più essere applicate. Ciò consente un montaggio efficiente anche durante la produzione. A seconda delle dimensioni, un processo di pressatura dura da 4 a 6 secondi circa ed è quindi molto più rapido rispetto a un processo di saldatura o alla realizzazione di un collegamento filettato.

Optipress è adatto anche per il trasporto dei seguenti medi:

Ulteriori informazioni al riguardo sono reperibili nel documento Nussbaum «Descrizione sistema Optipress-Aquaplus», 👉 Descrizione sistema 299.1.022.

Se il prodotto deve resistere a medi particolari o a influssi esterni si può richiedere alla Nussbaum una prova dell’idoneità. Si veda a tale proposito il modulo www.nussbaum.ch/richiesta-resistenza-materiali.

4.1.1 Pressioni d’esercizio di componenti di tubazioni Optipress

Gli stadi di pressione massimi consentiti e/o le pressioni d’esercizio per ciascuna dimensione sono riportati nella tabella sottostante. Valgono i valori riportati nella certificazione TÜV attuale.

In caso di impieghi con pressioni superiori è indispensabile evitare colpi d’ariete che possono essere causati da pompe e rubinetteria a chiusura rapida. I colpi d’ariete possono ampiamente superare i 40 bar e provocare uno scoppio dei raccordi a pressare.

Pressioni d’esercizio di componenti di tubazioni Optipress

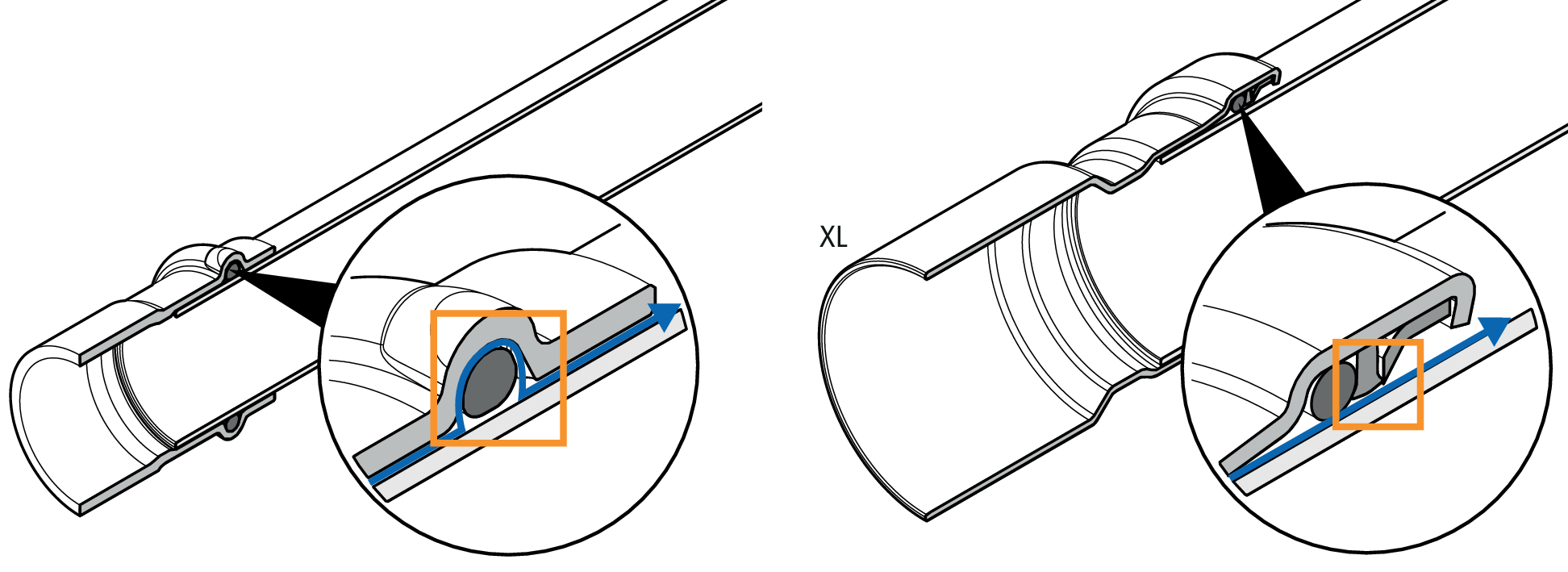

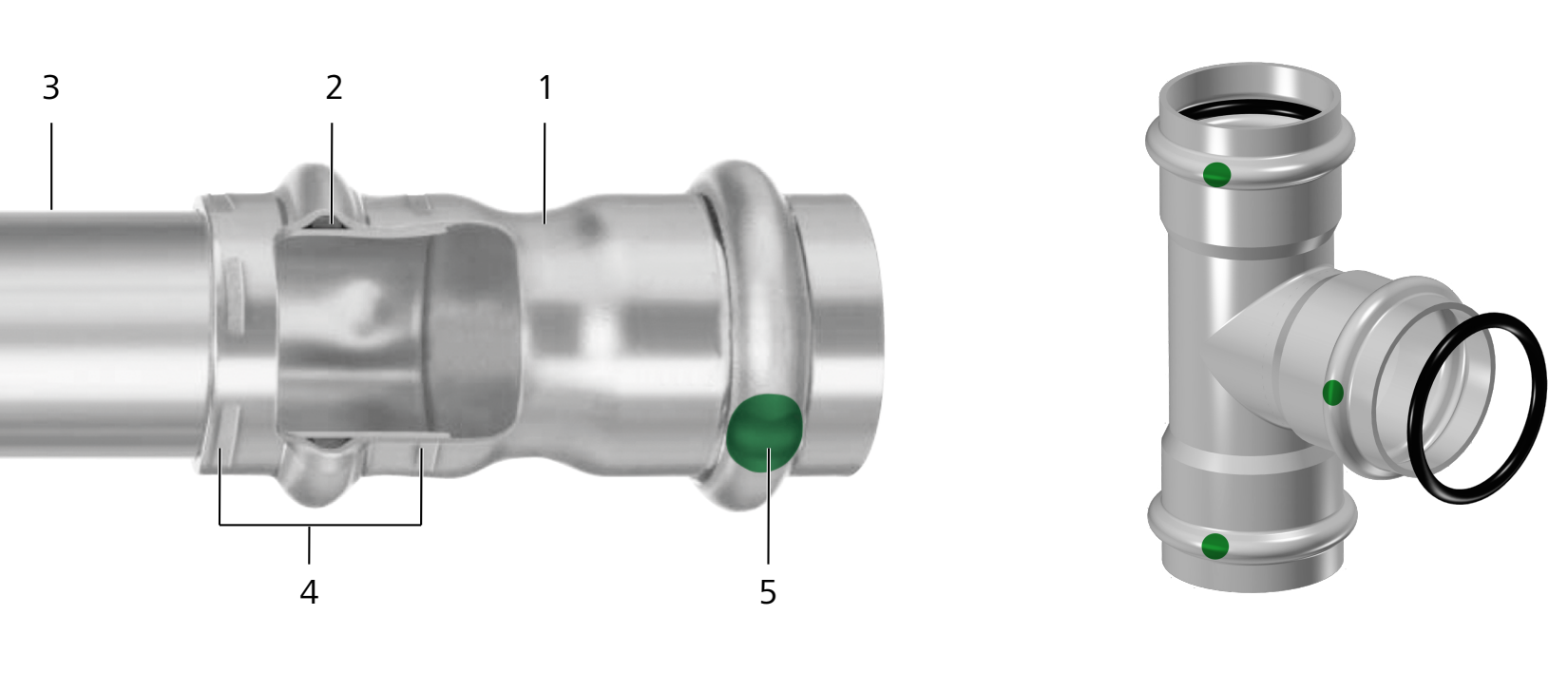

4.1.2 Punto di sicurezza SC per il controllo della tenuta

Il punto di sicurezza SC è una tecnica di sicurezza che rende visibili i pressfitting non pressati nel sistema di condutture (SC = Security Checked = sicurezza controllata).

Il punto di sicurezza SC crea una perdita di tenuta costruttiva tra il pressfitting non pressato e il tubo. Durante la prova di pressione, la perdita causa la fuoriuscita visibile del medio di prova. La visibilità del pressfitting non pressato è garantita nel campo di pressione della rispettiva prova di pressione.

Tutti i pressfitting della Nussbaum sono dotati del punto di sicurezza SC.

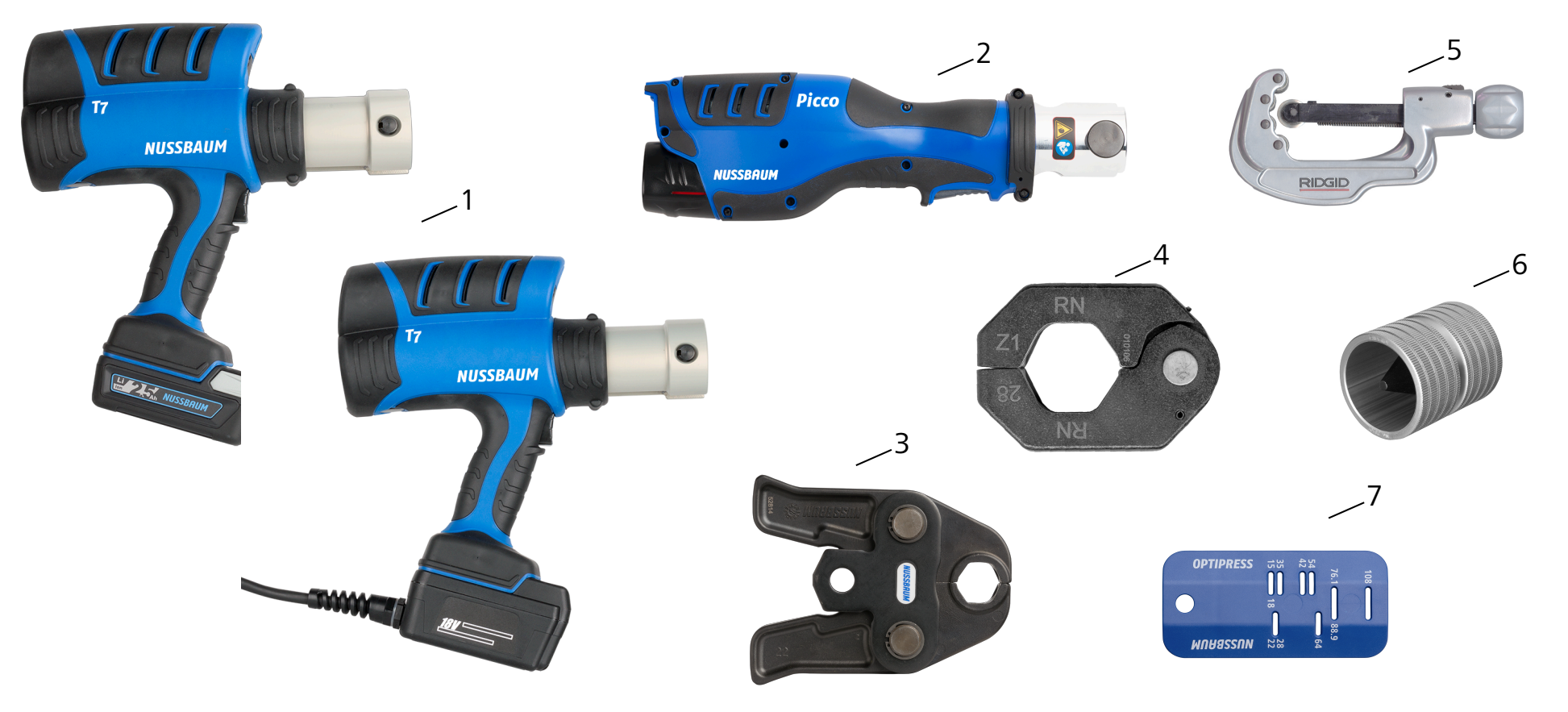

4.1.3 Utensili

Con le pressatrici elettroidrauliche della Nussbaum è possibile lavorare tutte le dimensioni di rubinetteria e fitting della gamma Optipress. Per ogni dimensione sono disponibili le specifiche ganasce di sistema della Nussbaum.

La pressatrice tipo 7 (32 kN) può essere impiegata con alimentazione sia da rete elettrica sia da batteria permettendo di lavorare dimensioni da 15 a 108. La pressatrice a batteria Picco IV (24 kN), con un peso di soli 1.82 kg, è particolarmente leggera e compatta – e permette di lavorare dimensioni da 15 a 35.

Optipress-Calibro di marcatura

N. articolo: 81099

Sbavatore

N. articolo: 81096

Perni di ricambio

N. articolo: 81092

Valigetta per anelli di pressatura Optipress

N. articolo: 83152

Optipress-Ganascia

N. articolo: 83021

Pressatrice Picco IV

N. articolo: 83110

Pressatrice tipo 7

N. articolo: 83100

altri prodotti

4.1.4 Montaggio di impianti per medi con requisiti di purezza più elevati

A seconda dell’impiego, per determinati medi valgono determinati requisiti di purezza da considerare anche durante il montaggio dell’impianto. Alcuni esempi:

• Acqua osmotizzata

• Acetilene e ossigeno

• Gas tecnici quali azoto, anidride carbonica, argon con, ad esempio, requisito di purezza 4.0 (99.99 %)

Durante il montaggio occorre osservare i principi seguenti:

• Tutti i componenti devono essere protetti contro la penetrazione di impurità prima e durante l’installazione.

• I collegamenti filettati possono essere realizzati solo con nastro ermetico PTFE omologato, non con collegamenti con canapa ingrassati.

• Dopo la separazione, le estremità dei tubi vanno pulite accuratamente.

• L’impianto va accuratamente risciacquato, ad esempio con gas inerti o acqua osmotizzata.

4.1.5 Limiti d’impiego dei sistemi di pressatura

Nei seguenti campi, i sistemi di pressatura possono essere impiegati solo in misura limitata:

• Trasporto di risorse alimentari e sostanze organiche

  Queste applicazioni necessitano di tubazioni prive di fessure poiché le sostanze organiche nelle fessure dei raccordi a pressare possono comportare la formazione di germi e batteri. Ad esempio latte, bevande zuccherate, miele od olio commestibile.

• Requisiti di purezza estremamente elevati nel campo di laboratori e analisi

  Ne sono interessate applicazioni in cui sono rilevanti anche le singole molecole, ad esempio sofisticati processi di sintetizzazione e analisi. Con i sistemi di pressatura non è possibile garantire tali impieghi.

  Nota: Nei laboratori è possibile impiegare medi in cui siano ancora presenti impurità solo per finalità tecniche, ad esempio come detergenti.

• Temperature o pressioni d’esercizio estremamente elevate o ridotte

  In presenza di guarnizioni occorre prestare attenzione soprattutto alle temperature. Nel caso di Optipress, i limiti d’impiego comprendono temperature da ca. −25 °C a +130 °C.

  In presenza di pressioni d'esercizio elevate, i raccordi a pressare hanno i loro limiti. Essi dipendono dalle dimensioni. Informazioni sulle rispettive pressioni d’esercizio sono reperibili nel documento della Nussbaum «Descrizione sistema Optipress-Aquaplus», 👉 Descrizione sistema 299.1.022

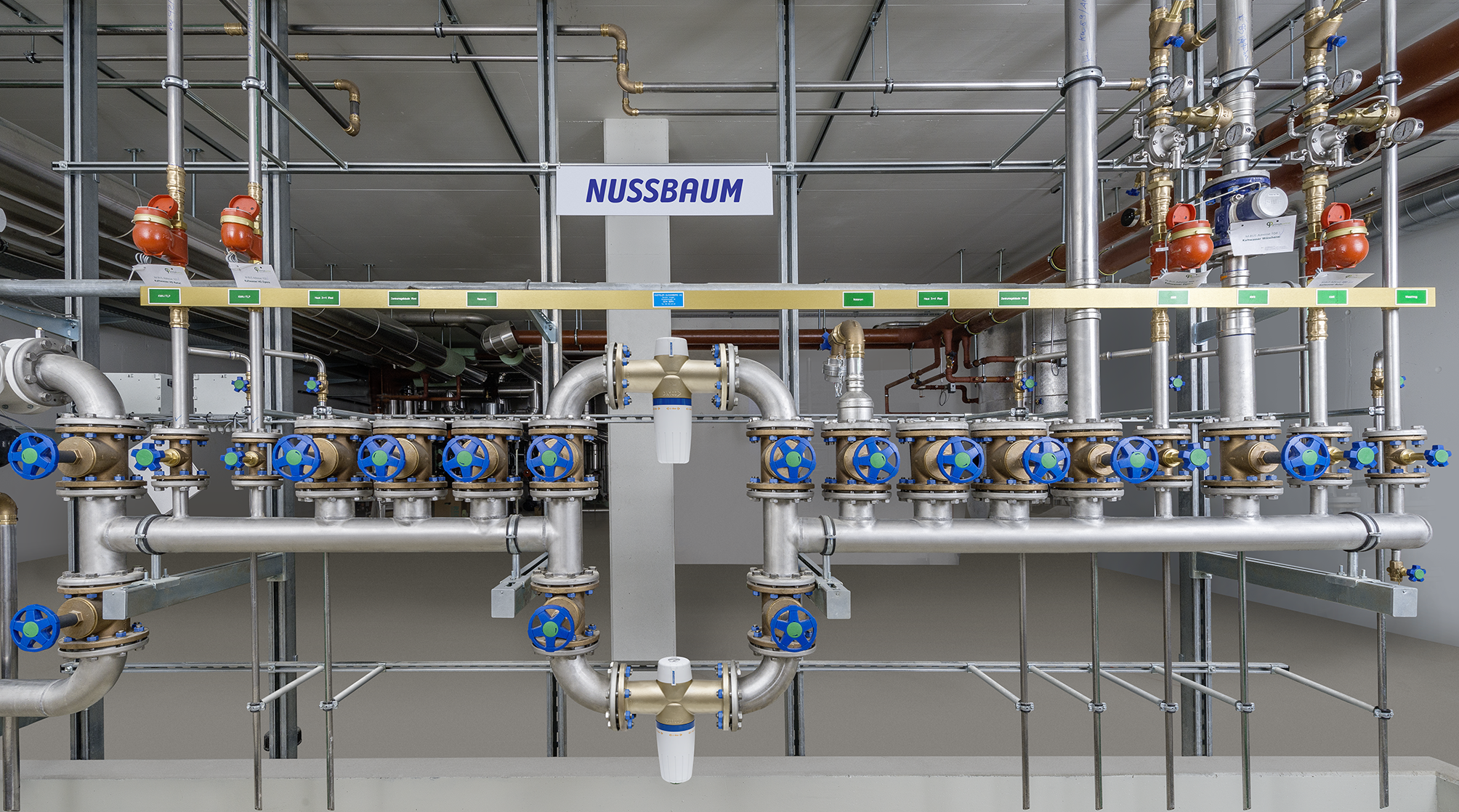

4.2 Distributori in acciaio inossidabile saldati

I distributori in acciaio inossidabile saldati nelle dimensioni da DN 10 a DN 200 sono il complemento ottimale di Optipress-Aquaplus. La produzione personalizzata permette di tenere conto di tutte le caratteristiche dei singoli edifici e di adattarle ai sistemi della Nussbaum. Ciò consente di ridurre al minimo il numero di giunti.

I distributori in acciaio inossidabile saldati hanno le seguenti caratteristiche:

• Materiale 1.4401 / 1.4404

• Flange in base a EN 1092 – PN 10 / 16

• Saldatura WIG

• Sottoposti a test di tenuta in fabbrica

• Superfici decapate, passivate

I distributori in acciaio inossidabile personalizzati possono essere richiesti alla Nussbaum utilizzando il modulo disponibile su www.nussbaum.ch/servizi.

4.3 Sistemi d’installazione

Nelle installazioni industriali possono essere impiegati e combinati diversi sistemi d’installazione della Nussbaum.

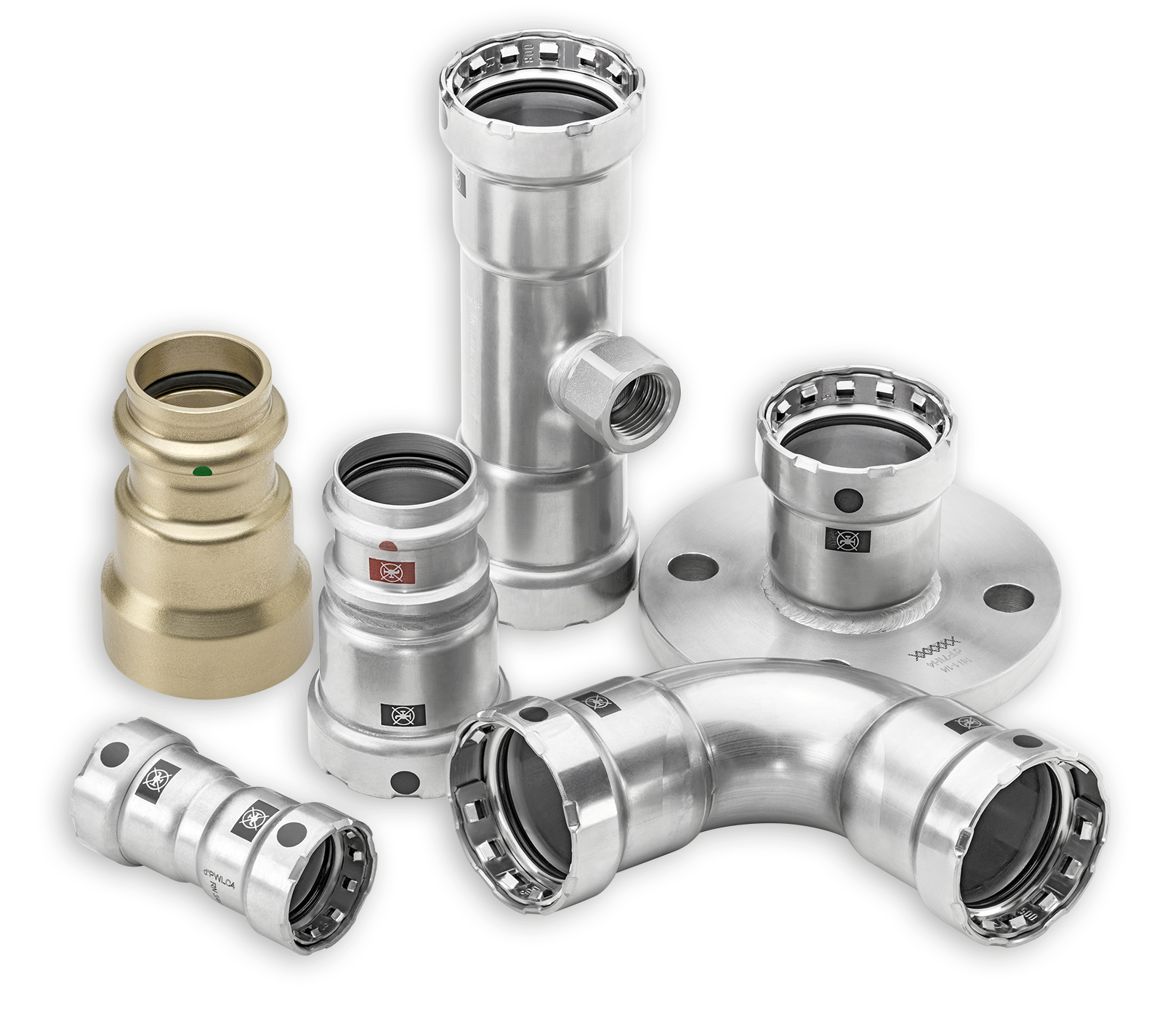

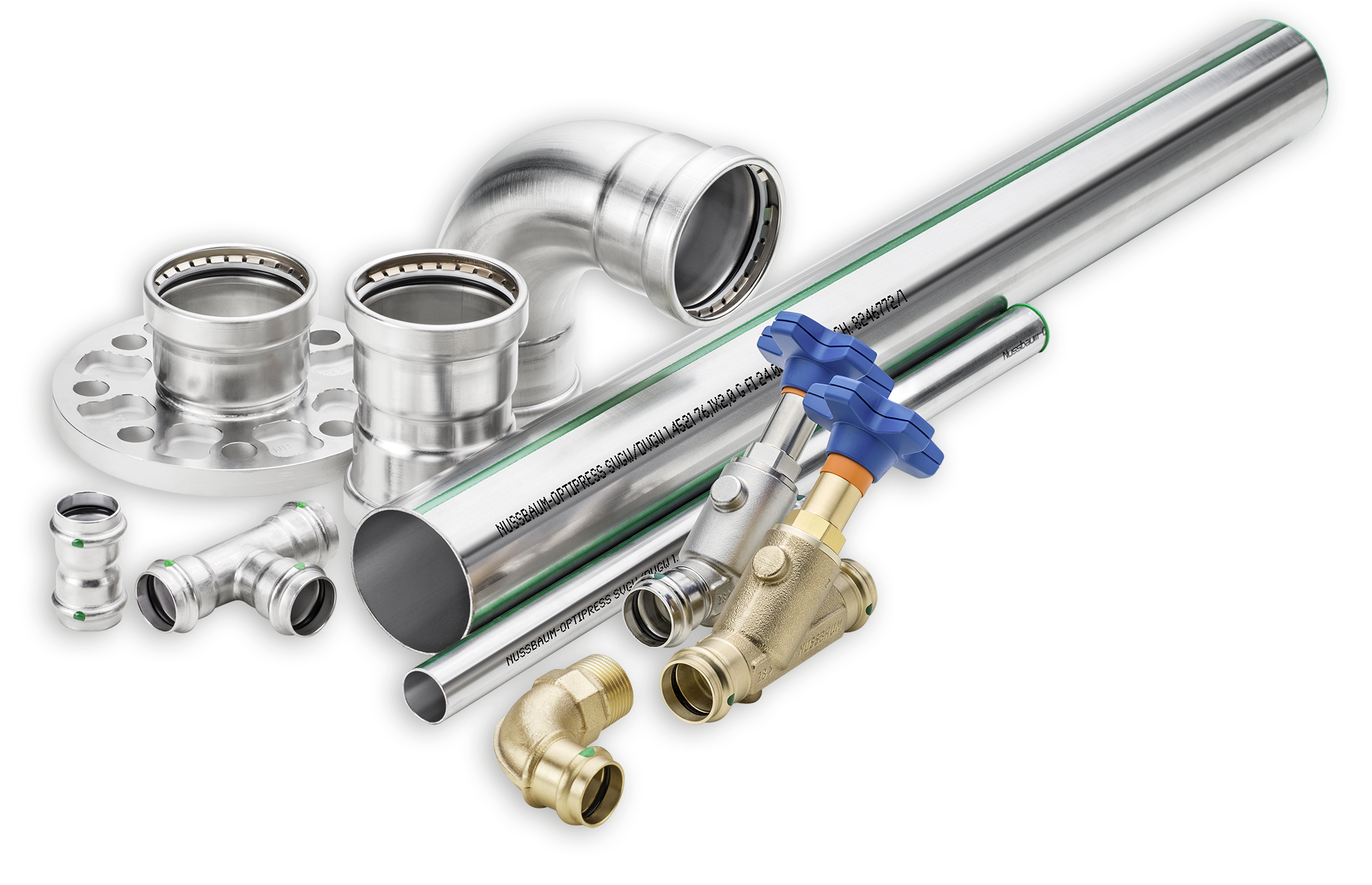

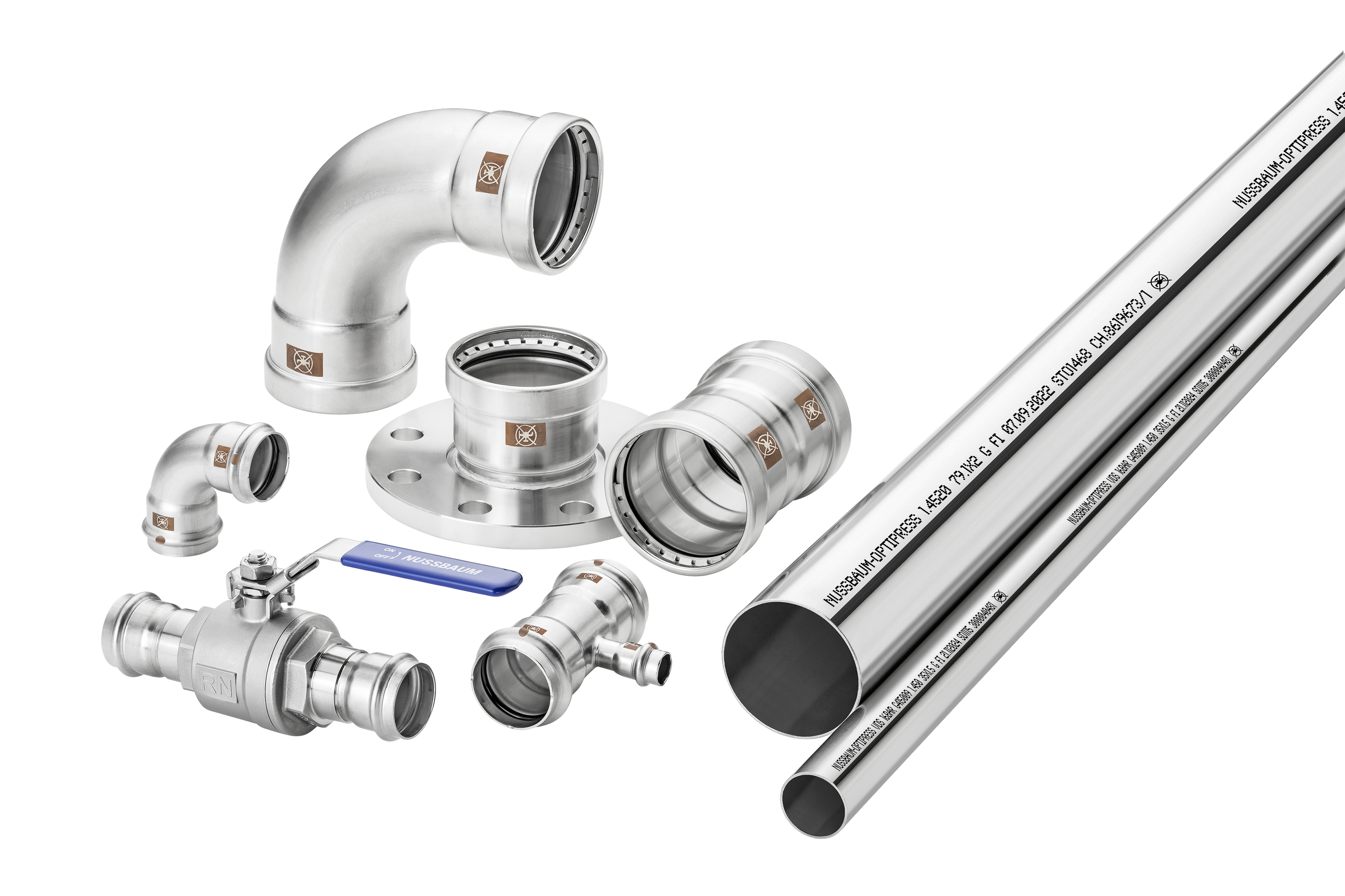

4.3.1 Optipress-Aquaplus

Grazie ai diversi materiali di alta qualità utilizzati, Optipress-Aquaplus offre un campo d’impiego molto vasto che spazia dall’acqua potabile a vari medi liquidi e in forma gassosa.

Optipress-Aquaplus comprendente tubi in acciaio inossidabile 1.4401, 1.4404, 1.4521, 1.4520 e fitting in acciaio inossidabile 1.4401 o bronzo.

Dimensioni: 15, 18, 22, 28, 35, 42, 54, 64, 76.1, 88.9, 108

4.3.2 Optipress-Therm

Optipress-Therm in acciaio non legato è indicato per circuiti chiusi. Per applicazioni con requisiti di resistenza alla corrosione più elevati si raccomanda Optipress-Aquaplus con tubi in acciaio inossidabile 1.4520 e fitting in acciaio inossidabile.

Optipress-Therm comprendente tubi in acciaio non legato 1.0034 zincati esternamente e fitting zincati 1.0308.

Dimensioni: 15, 18, 22, 28, 35, 42, 54, 64, 76.1, 88.9, 108

4.3.3 Optifitt-Press

Optifitt-Press in acciaio non legato con rivestimento in zinco/nichel è indicato, in particolare, anche per estensioni e/o riparazioni di installazioni esistenti con tubi a pareti spesse.

Optifitt-Press comprendente pressfitting in acciaio non legato, zincati/nichelati per tubi in acciaio a pareti spesse secondo DIN EN 10255 e DIN EN 10220.

Dimensioni: ⅜", ½", ¾", 1", 1¼", 1½", 2"

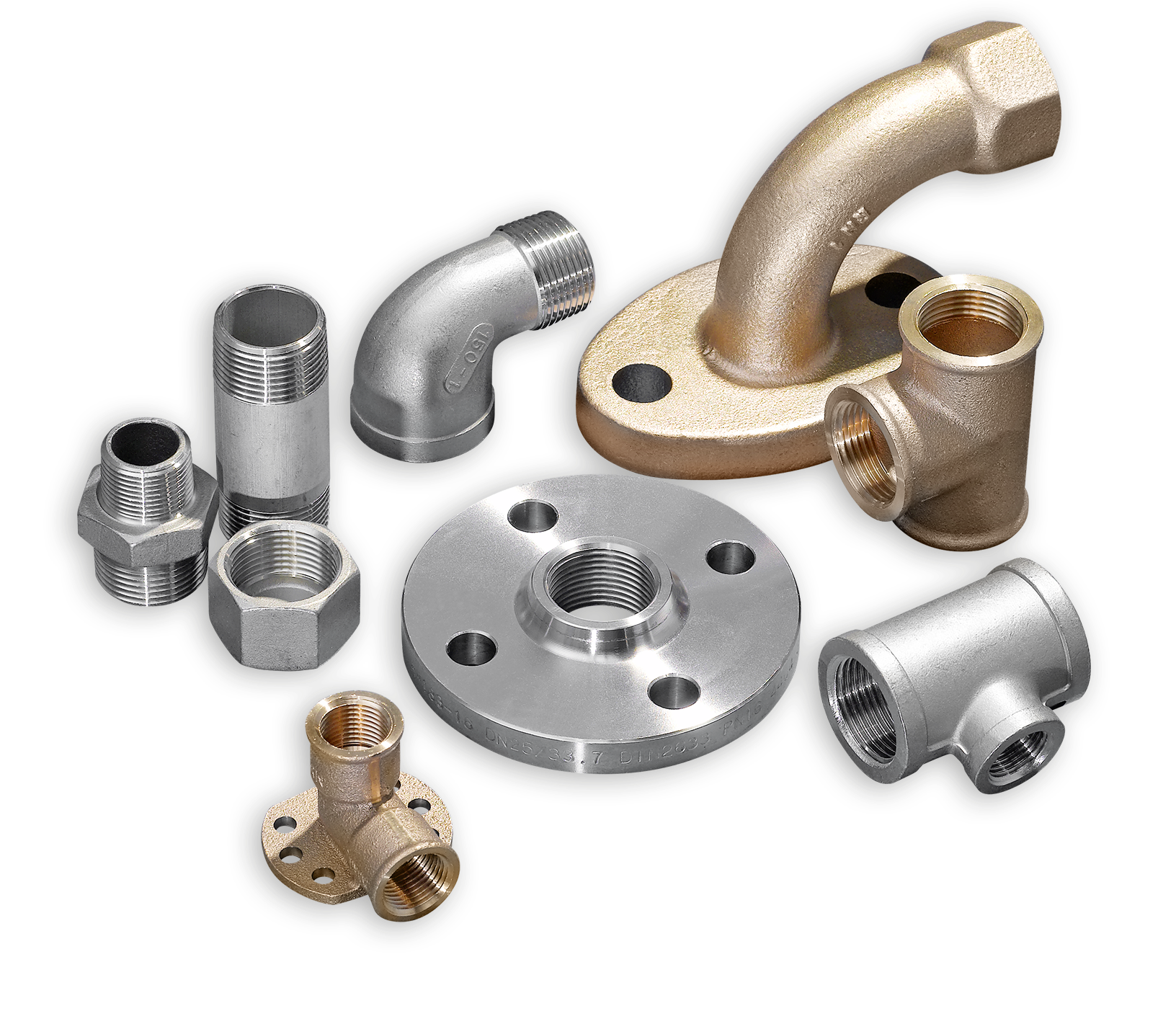

4.3.4 Optifitt-Serra

Connettore a vite universale per collegamenti filettati convenzionali con filettatura R, G e Rp.

Optifitt-Serra con connettori a vite in acciaio inossidabile o bronzo.

Dimensioni: ⅜", ½", ¾", 1", 1¼", 1½", 2", 2½", 3"

4.3.5 Contrassegno di sistema

Tutti i componenti di sistema, incluse le ganasce, sono contrassegnati con il nome del sistema corrispondente, con «RN» o «Nussbaum».

I sistemi Nussbaum sono inoltre contrassegnati con diversi colori:

Sistema	Colore del contrassegno di sistema	Contrassegno tubo e cappuccio di protezione	Contrassegno pressfitting
Optipress-Aquaplus	verde
Optipress-Therm	rosso
Optipress-Gaz	giallo
Optifitt-Press	nero	—

Codifica cromatica dei contrassegni di sistema.

4.4 Rubinetteria

La Nussbaum offre un ampio assortimento di rubinetteria anche per le applicazioni industriali.

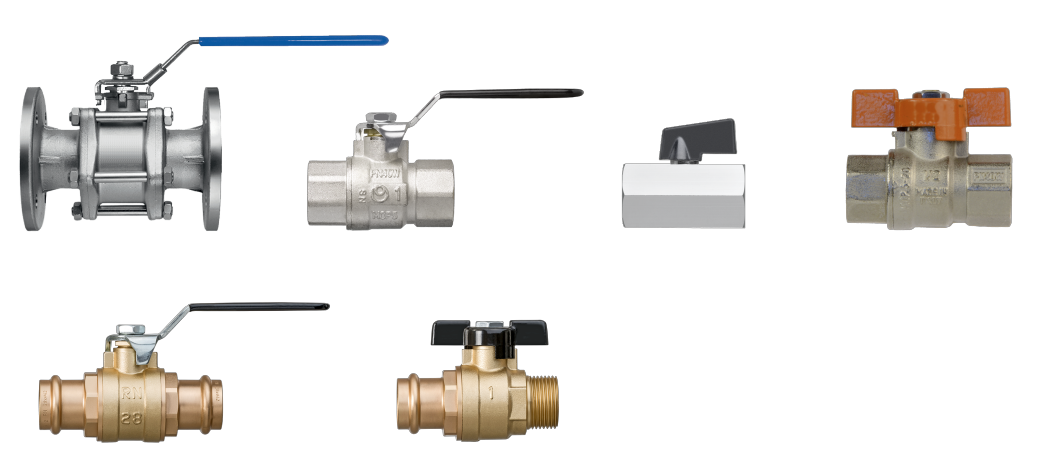

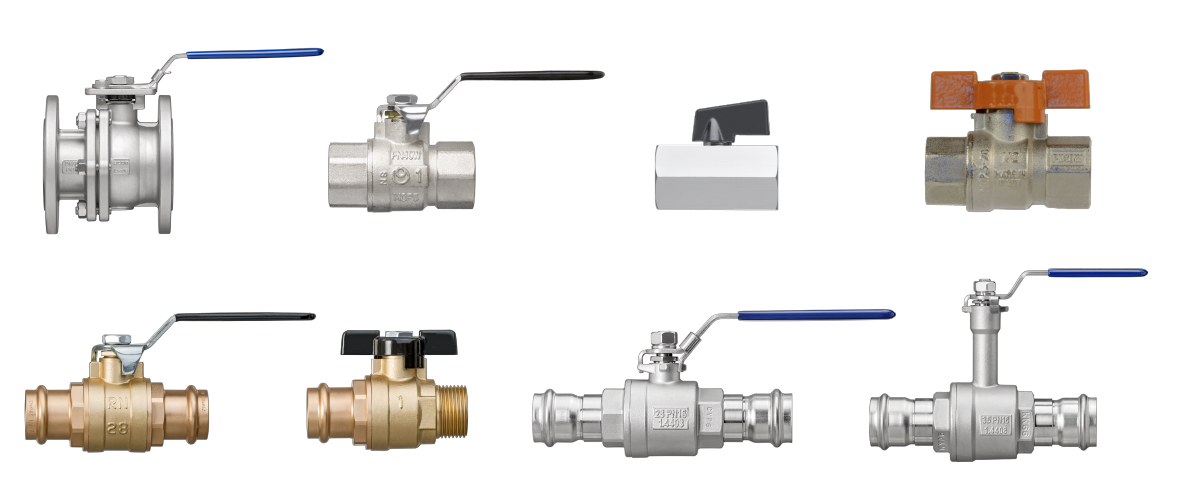

4.4.1 Rubinetti a sfera

Rubinetti a sfera in acciaio inossidabile o leghe di rame con raccordi a pressare o collegamenti filettati ed esecuzioni per acqua molto calda fino a 180 °C.

I rubinetti a sfera sono indicati per un ampio ventaglio di medi liquidi e in forma gassosa. Inoltre, le guarnizioni in PTFE utilizzate sono adatte per numerosi ambiti applicativi.

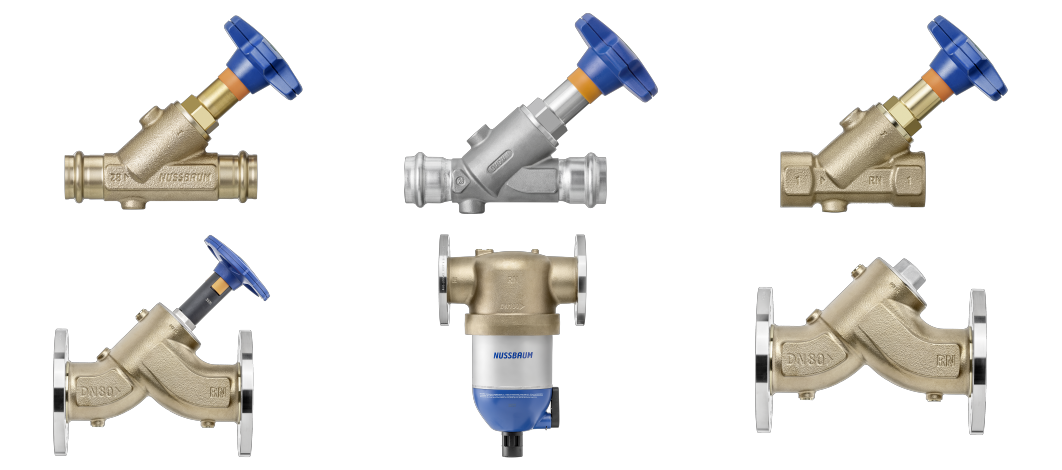

4.4.2 Rubinetteria in bronzo e acciaio inossidabile

Rubinetteria in bronzo e acciaio inossidabile nelle dimensioni da DN 25 a DN 100. La rubinetteria con flange è dotata di flange ruotabili che permettono un montaggio ancora più semplice.

Esecuzioni con manicotti a pressare, filettature interne e flange.

I parametri di utilizzo esatti sono indicati nelle rispettive schede tecniche. Le schede tecniche dei prodotti sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop sul sito www.nussbaum.ch.

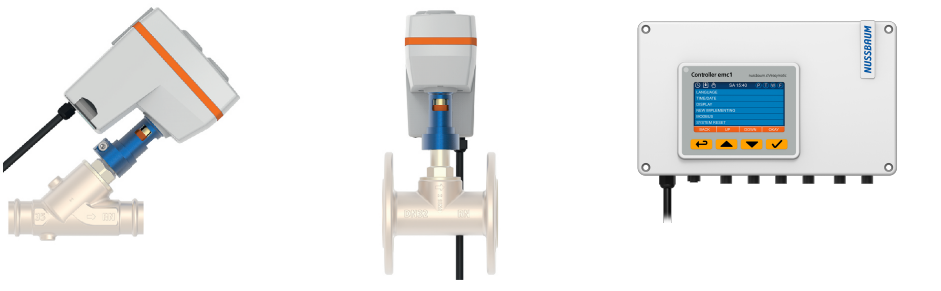

4.4.3 Easy-Matic

Easy-Matic è un azionamento elettrico per valvole inclinate con testa Easy-Top della Nussbaum. Montaggio semplice direttamente sulla testa, per valvole da DN 15 a DN 100.

Il controller Easy-Matic dispone di un timer integrato, offre la possibilità di collegare sensori per l’acqua, termostati, pressostati e flussostati ed è dotato di un collegamento Modbus e un’interfaccia digitale.

4.5 Panoramica delle omologazioni e delle certificazioni

4.5.1 Optipress-Aquaplus

• SVGW per acqua potabile

• Certificazione TÜV – direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)

• Certificazione TÜV per acetilene e ossigeno

• VdS per impianti sprinkler – impianti a umido e a secco (Ø 15-108)

• Resistenza agli urti UFPP

• Attestato di controllo 2.2

• Eco-Bau Requisiti di Eco-Bau e Minergie- Eco

4.5.2 Optifitt-Press

• Certificazione TÜV – direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)

• Certificazione SVGW per acqua potabile (articoli 57040, 57042)

• SVGW per gas (articoli 57222, 57233, 57235)

• Attestato di controllo 2.2

• VdS impianti sprinkler fissi

4.5.3 Optipress-Therm

• Certificazione TÜV – direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)

• Resistenza agli urti UFPP

• Attestato di controllo 2.2

• Eco-Bau Requisiti di Eco-Bau e Minergie- Eco

4.5.4 Optifitt-Serra

• SVGW per acqua potabile

• Attestato di controllo 2.2

• SVGW per gas

4.5.5 Rubinetti a sfera

• TÜV DIN EN 12266-1:2012-06, Parte 1

• Dichiarazione di conformità
