Istruzioni per l’uso - Scaldacqua a pompa di calore Aquapro-Ecotherma
4.1 Funzioni di base
4.1.1 Modifica della temperatura di accumulo
Il campo di regolazione della temperatura di accumulo varia in funzione della modalità operativa.
Requisiti:

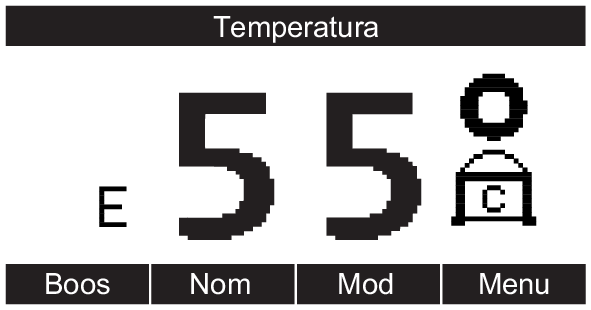

- Compare la visualizzazione dello stato di funzionamento.
- Premere il tasto
[Nom].

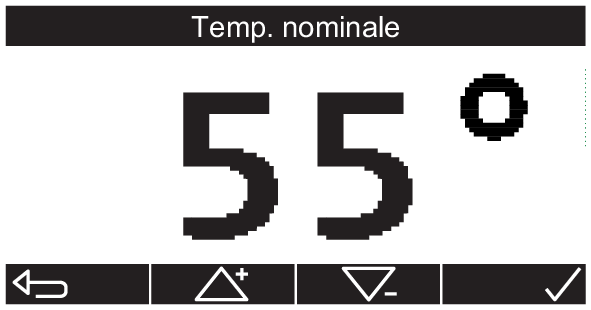

- Viene visualizzato il menu [Temp. nominale].
- Viene visualizzato il valore nominale attuale. Con i tasti
e
modificare il valore nominale. Premere il tasto
per confermare il valore nominale.
- Compare la visualizzazione dello stato di funzionamento.

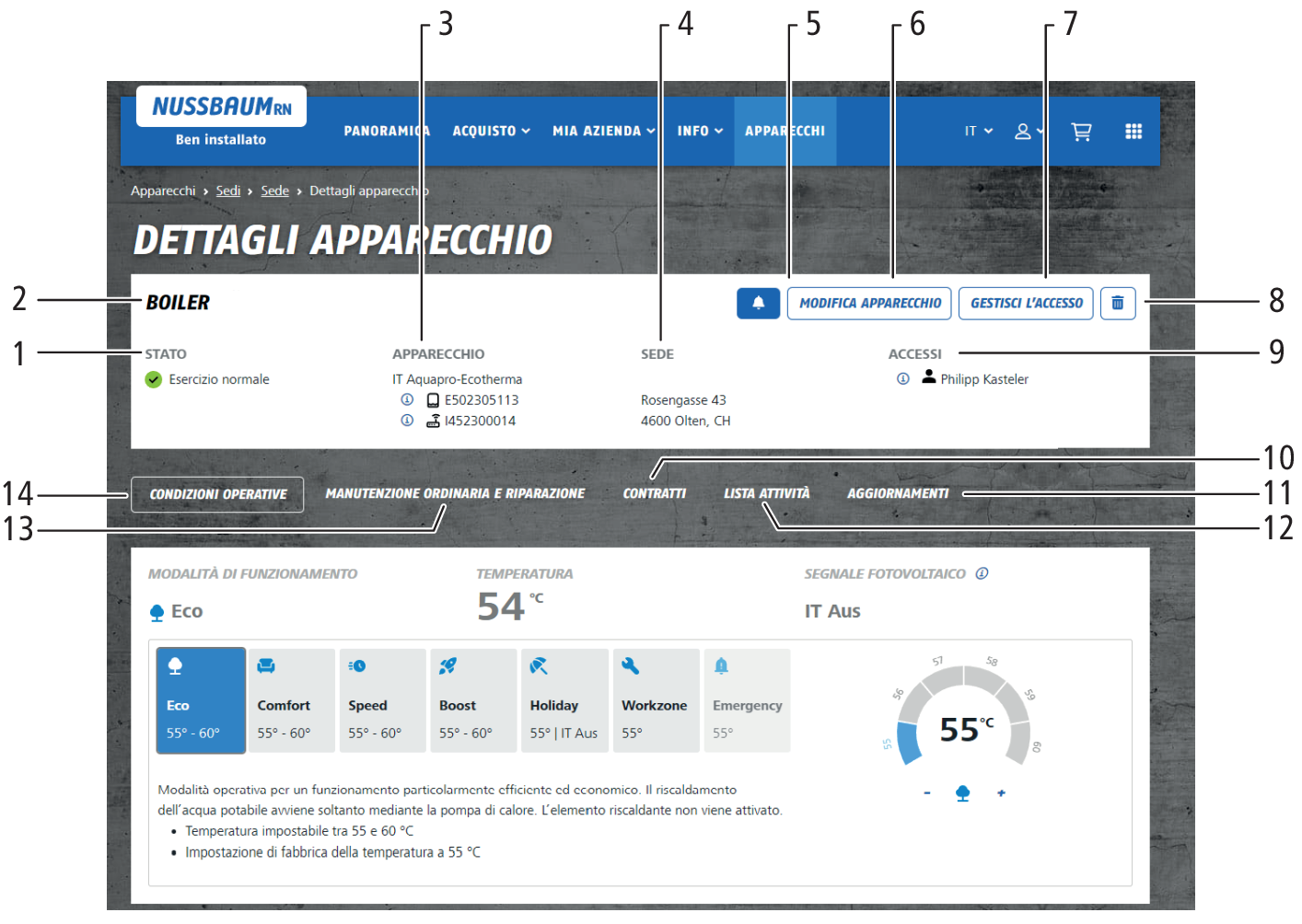

La temperatura di accumulo può essere modificata anche tramite myNussbaum, 👉 Condizioni operative.
4.1.2 Impostazione della modalità operativa
Modalità operative disponibili, 👉 Modalità operative.
Requisiti:
- Compare la visualizzazione dello stato di funzionamento.
- Premere il tasto
[Mod].

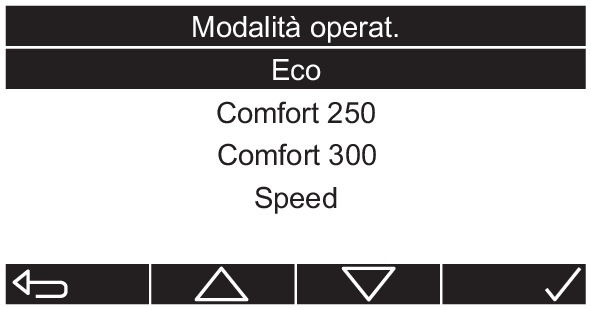

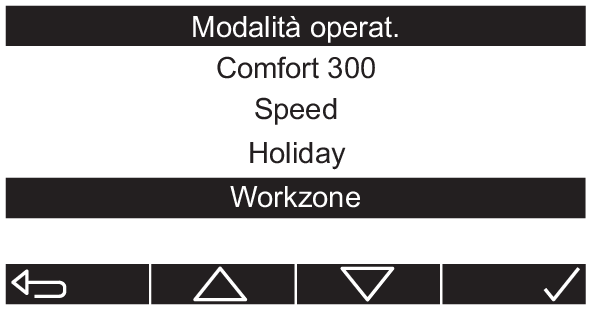

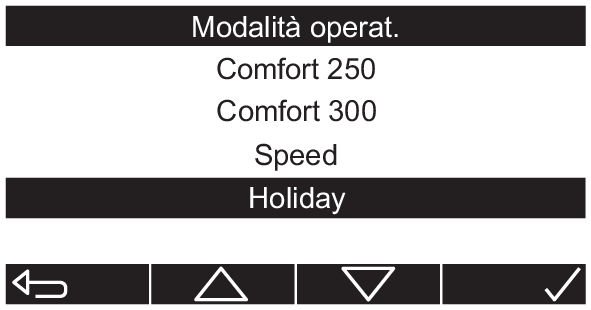

- Viene visualizzato il menu [Modalità operat.].
- Con i tasti
e
selezionare la modalità operativa. Premere il tasto
per confermare la modalità operativa.
- La modalità operativa è impostata. Sulla visualizzazione dello stato di funzionamento compare il simbolo corrispondente, 👉 Visualizzazione dello stato di funzionamento.

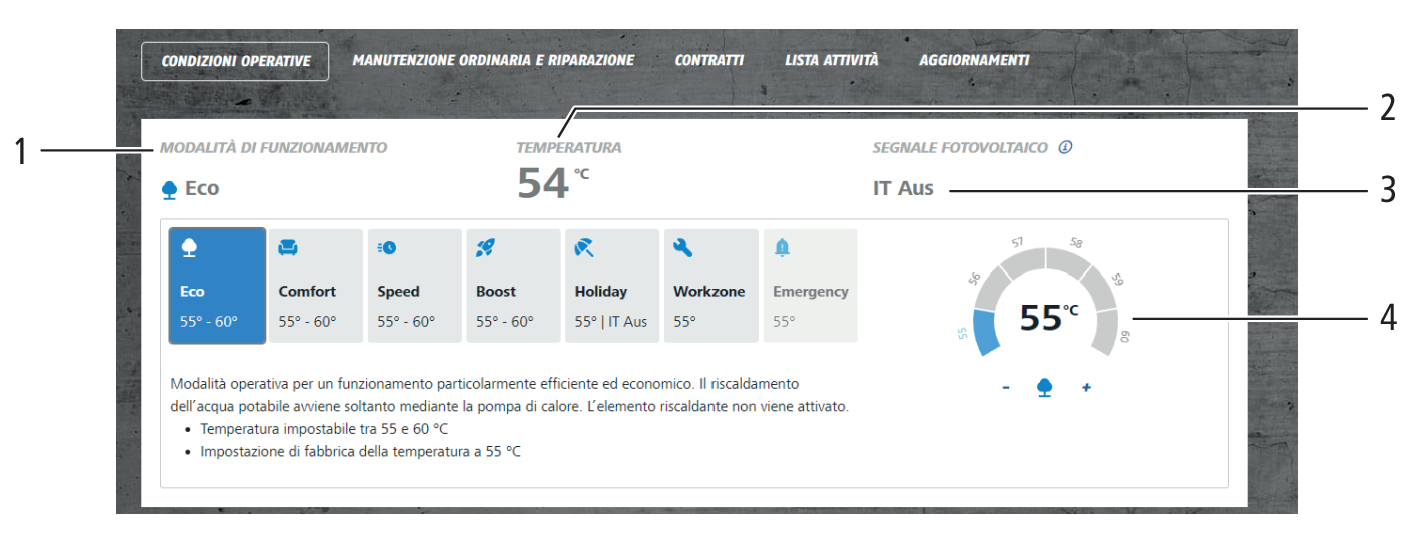

La modalità operativa può essere impostata anche tramite myNussbaum, 👉 Condizioni operative.
4.1.2.1 Impostazione della modalità operativa ausiliaria Boost
Requisiti:
- Compare la visualizzazione dello stato di funzionamento.
- Premere il tasto
[Boos].
- La modalità operativa ausiliaria [Boos] è impostata. Sulla visualizzazione dello stato di funzionamento compare il simbolo corrispondente, 👉 Visualizzazione dello stato di funzionamento.
4.1.2.2 Impostazione della modalità operativa ausiliaria Holiday
Impostazioni disponibili:
|
Impostazione |
Descrizione |
|---|---|
|
[Durata] |
Durata del funzionamento dell’apparecchio nella modalità operativa [Holiday] (numero di giorni). Intervallo di valori: da 7 a 63 giorni |
|
[No] |
Il riscaldamento dell’acqua nella modalità operativa [Holiday] è disattivato. L’acqua calda è nuovamente disponibile a partire dalla data indicata alla voce [Fino a]. |
|
[Sì (55 °C)] |
Il riscaldamento dell’acqua nella modalità operativa [Holiday] è attivato fino a 55 °C. Il riscaldamento dell’acqua avviene in base alle impostazioni della modalità operativa [Eco]. |
Requisiti:
- Compare la visualizzazione dello stato di funzionamento.
- Premere il tasto
[Mod].
- Viene visualizzato il menu [Modalità operat.].
- Con i tasti
e
selezionare la modalità operativa [Holiday]. Premere il tasto
per confermare la modalità operativa.

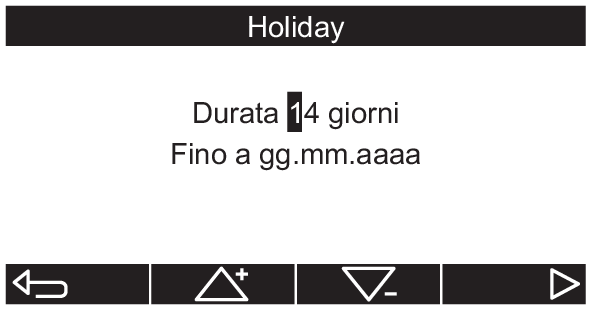

- Viene visualizzato il menu [Holiday].
- Con i tasti
e
impostare la durata. Premere il tasto
per confermare l’impostazione.

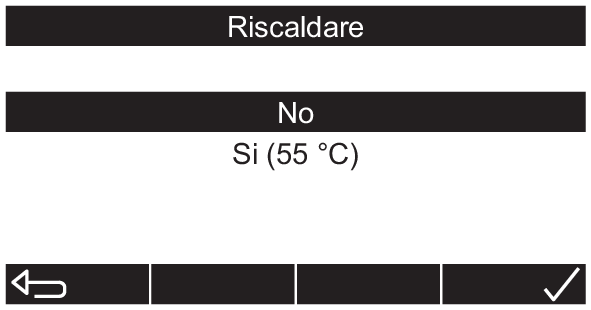

- Viene visualizzato il menu [Riscaldamento].
- Con i tasti
e
selezionare l’impostazione. Premere il tasto
per confermare l’impostazione.
- La modalità operativa ausiliaria [Holiday] è impostata. Sulla visualizzazione dello stato di funzionamento compare il simbolo corrispondente, 👉 Visualizzazione dello stato di funzionamento.
4.1.2.3 Impostazione della modalità operativa ausiliaria Workzone
Impostazioni disponibili:
|
Impostazione |
Descrizione |
|---|---|
|
[Durata] |
Durata del funzionamento dell’apparecchio nella modalità operativa [Workzone] (numero di giorni) |
Requisiti:
- Compare la visualizzazione dello stato di funzionamento.
- Premere il tasto
[Mod].
- Viene visualizzato il menu [Modalità operat.].
- Con i tasti
e
selezionare la modalità operativa [Workzone]. Premere il tasto
per confermare la modalità operativa.

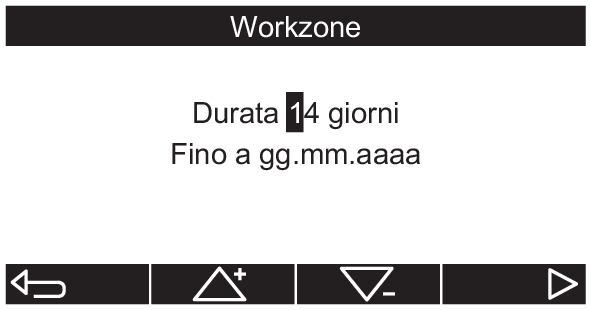

- Viene visualizzato il menu [Workzone].
- Con i tasti
e
impostare la durata. Premere il tasto
per confermare l’impostazione.
- La modalità operativa ausiliaria Workzone è impostata. Sulla visualizzazione dello stato di funzionamento compare il simbolo corrispondente, 👉 Visualizzazione dello stato di funzionamento.
4.1.3 Attivazione e disattivazione stand-by
In modalità stand-by, il riscaldamento dell’acqua è disattivato. Il modulo di comunicazione rimane inserito in modo che il telecontrollo tramite myNussbaum e Modbus TCP/IP continui a essere possibile benché le impostazioni si attivino solo dopo la disattivazione della modalità stand-by. La modalità stand-by può essere attivata e disattivata solo dal pannello di comando dell’apparecchio. Il sensore per l’acqua opzionale incorporato rimane sempre funzionante.
Requisiti:
- Compare la visualizzazione dello stato di funzionamento.
- Per attivare la modalità [Stand-by] tenere premuto il tasto
[Menu] per 5 secondi.

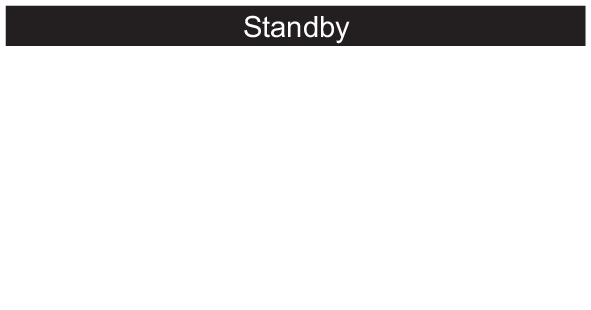

- Viene visualizzata la schermata [Stand-by]. Il display si spegne dopo alcuni secondi.
Per disattivare la modalità [Stand-by] tenere premuto il tasto
4.2 Impostazioni
Il menu [Impostazioni] viene aperto come segue:
Requisiti:
- Compare la visualizzazione dello stato di funzionamento.
- Premere il tasto
[Menu].

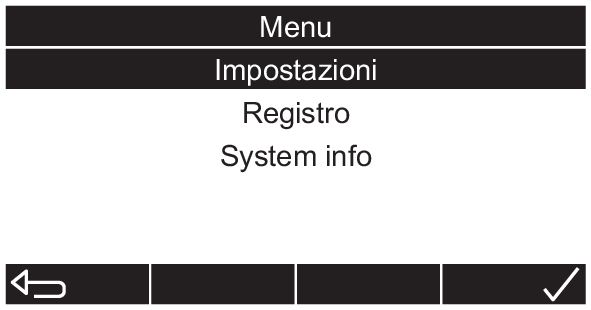

- Viene visualizzato il menu principale.
- Con i tasti
e
selezionare la voce di menu [Impostazioni]. Premere il tasto
per confermare la selezione.

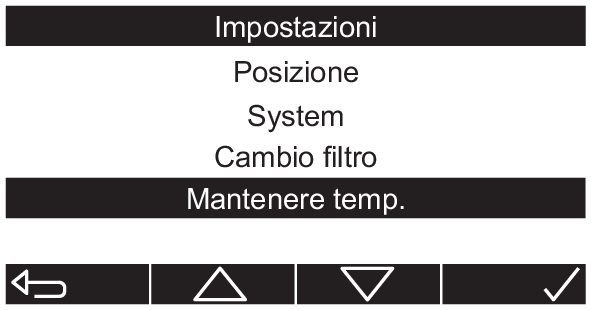

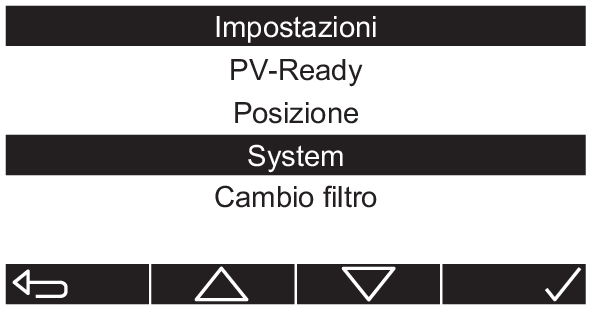

- Viene visualizzato il menu [Impostazioni].
4.2.1 Modifica della temperatura impostata PV ready
Questa funzione permette di definire la temperatura alla quale l’accumulatore viene riscaldato con l’aiuto dell’elemento riscaldante che viene controllato da un segnale PV ready. La massima temperatura impostata è di 65 °C.
Requisiti:
- Il menu [Impostazioni] è aperto, 👉 Impostazioni.
- Con i tasti
e

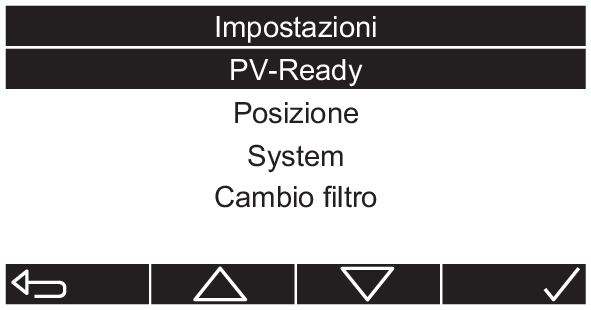

selezionare la voce di menu [PV-Ready]. Premere il tasto
per confermare la selezione.

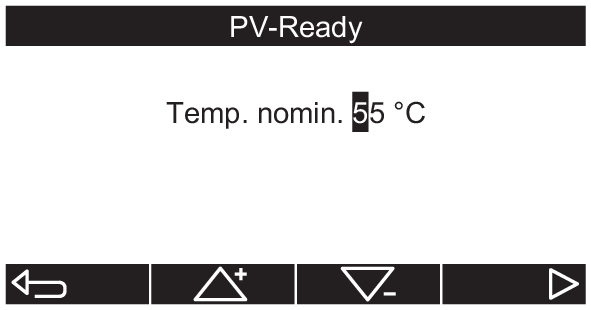

- Viene visualizzato il menu [PV-Ready].
- Con i tasti
e
impostare il valore nominale. Premere il tasto
per confermare l’impostazione.
- Compare la visualizzazione dello stato di funzionamento.
4.2.2 Configurazione dell’apparecchio per il luogo
Impostazioni disponibili:
|
Impostazione |
Descrizione |
|---|---|
|
[Autonomo] |
L’apparecchio è in installazione libera. Il convogliamento dell’aria è realizzato attraverso la copertura dello zoccolo portante. |
|
[Incorporato] |
L’apparecchio è installato in un armadio. Il convogliamento dell’aria è realizzato attraverso il condotto dell’aria di alimentazione oppure attraverso la guarnizione camera. |
Requisiti:
- Il menu [Impostazioni] è aperto, 👉 Impostazioni.
- Con i tasti
e

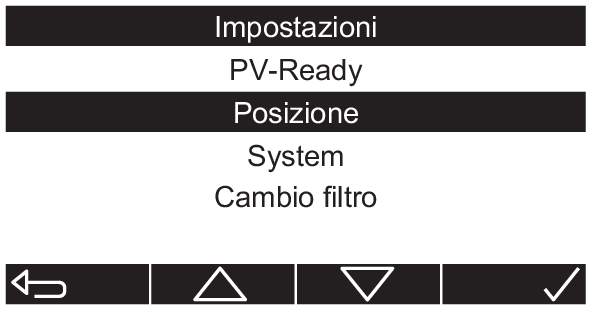

selezionare la voce di menu [Posizione]. Premere il tasto
per confermare la selezione.

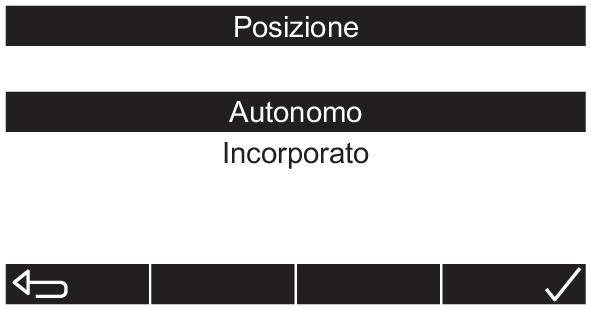

- Viene visualizzato il menu [Posizione].
- Con i tasti
e
selezionare l’impostazione. Premere il tasto
per confermare l’impostazione.
- Compare la visualizzazione dello stato di funzionamento.
4.2.3 Impostazioni di sistema
Il menu [System] viene aperto come segue:
Requisiti:
- Il menu [Impostazioni] è aperto, 👉 Impostazioni.
- Con i tasti
e
selezionare la voce di menu [System]. Premere il tasto
per confermare la selezione.

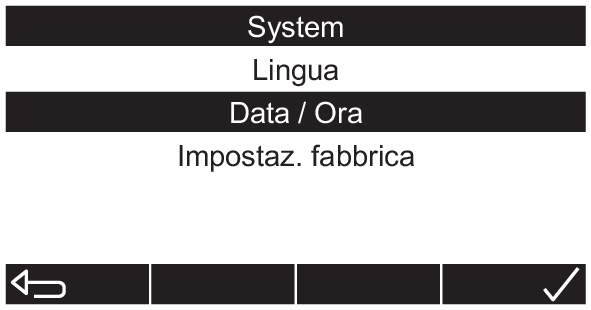

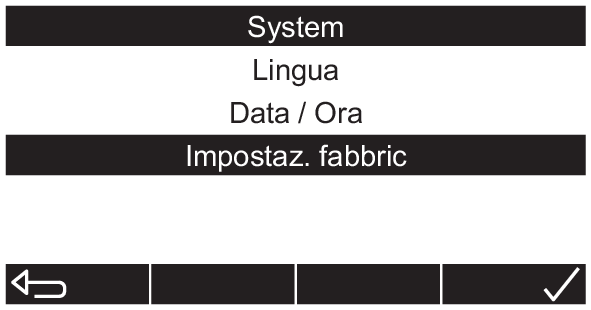

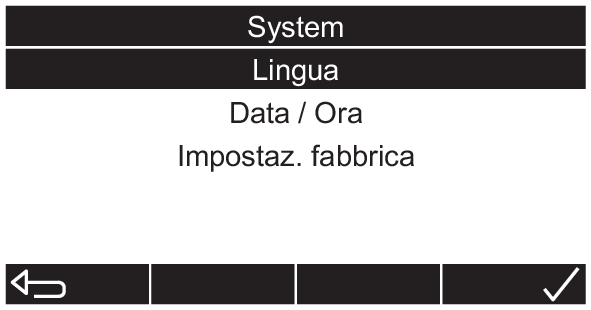

- Viene visualizzato il menu [System].
4.2.3.1 Modifica della lingua
Requisiti:
- Il menu [System] è aperto, 👉 Impostazioni di sistema.
- Con i tasti
e
selezionare la voce di menu [Lingua]. Premere il tasto
per confermare la selezione.

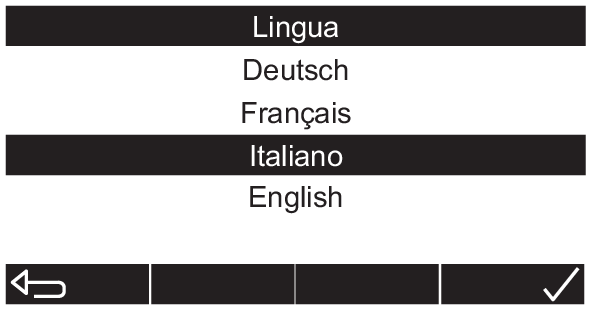

- Viene visualizzato il menu [Lingua].
- Con i tasti
e
selezionare la lingua. Premere il tasto
per confermare l’impostazione.
- Compare la visualizzazione dello stato di funzionamento.
4.2.3.2 Impostazione di data e ora
Se il collegamento a myNussbaum non è stato predisposto, il cambio dall’orario invernale all’orario estivo deve essere effettuato manualmente.
Requisiti:
- Il menu [System] è aperto, 👉 Impostazioni di sistema.
- Con i tasti
e
selezionare la voce di menu [Data/Ora:]. Premere il tasto
per confermare la selezione.

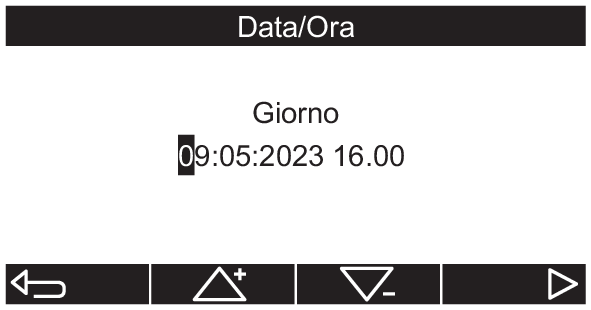

- Viene visualizzato il menu [Data/Ora].
- Con i tasti
e
inserire la data e l’ora. Premere il tasto
per confermare le impostazioni.
- Compare la visualizzazione dello stato di funzionamento.
4.2.3.3 Ripristino delle impostazioni di fabbrica
In caso di ripristino delle impostazioni di fabbrica, l’esercizio normale dell’apparecchio viene mantenuto. Ciò significa che, dopo il ripristino, non è necessario ripetere la messa in servizio dell’apparecchio. Il protocollo delle attività non viene cancellato.
Impostazioni disponibili:
|
Impostazione |
Descrizione |
|---|---|
|
[No] |
Nessun ripristino delle impostazioni di fabbrica |
|
[Sì] |
Ripristino delle impostazioni di fabbrica |
Requisiti:
- Il menu [Sstem] è aperto, 👉 Impostazioni di sistema.
- Con i tasti
e
selezionare la voce di menu [Impostaz. fabbric]. Premere il tasto
per confermare la selezione.

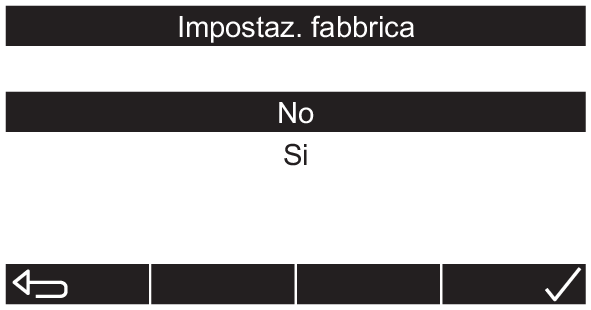

- Viene visualizzato il menu [Impostaz. fabbric].
- Con i tasti
e
selezionare l’impostazione. Premere il tasto
per confermare la selezione.
- Il software del comando dell’apparecchio viene riavviato.
- Compare la visualizzazione dello stato di funzionamento.
4.2.4 Conferma della sostituzione del filtro dell’aria
La funzione resetta il messaggio per la sostituzione del filtro dell’aria.
Impostazioni disponibili:
|
Impostazione |
Descrizione |
|---|---|
|
[Non cambiato] |
Il filtro dell’aria non è stato sostituito. |
|
[Cambiato] |
Il filtro dell’aria è stato sostituito. |
Requisiti:
- Il menu [Impostazioni] è aperto, 👉 Impostazioni.
- Con i tasti
e

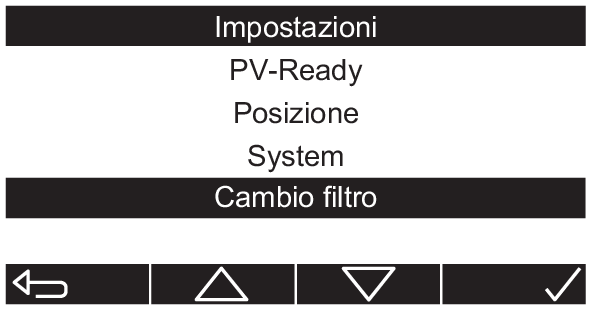

selezionare la voce di menu [Cambio filtro]. Premere il tasto
per confermare la selezione.

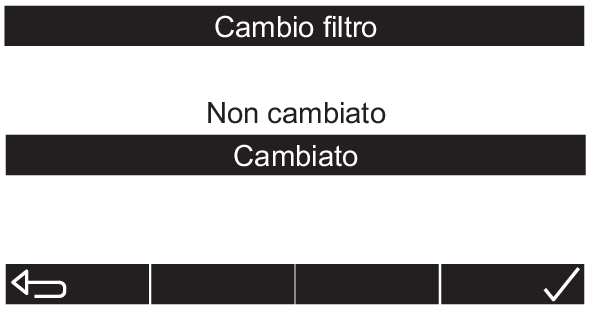

- Viene visualizzato il menu [Cambio filtro].
- Con i tasti
e
selezionare l’impostazione. Premere il tasto
per confermare l’impostazione.
- Compare la visualizzazione dello stato di funzionamento.
4.2.5 Mantenimento della temperatura
Questa funzione permette di garantire che l’accumulatore, con l’aiuto dell’elemento riscaldante, venga riscaldato regolarmente a una temperatura di 55 °C. Utile nel caso in cui, ad esempio a causa di un elevato fabbisogno di acqua calda, la temperatura di accumulo possa scendere, per un periodo prolungato, al di sotto di 55 °C.
Impostazioni disponibili:
|
Impostazione |
Descrizione |
|---|---|
|
[No] |
La funzione è disattivata. |
|
[Sì] |
La funzione è attivata. |
Requisiti:
- Il menu [Impostazioni] è aperto, 👉 Impostazioni.
- Con i tasti
e
selezionare la voce di menu [Mantenere temp.]. Premere il tasto
per confermare la selezione.

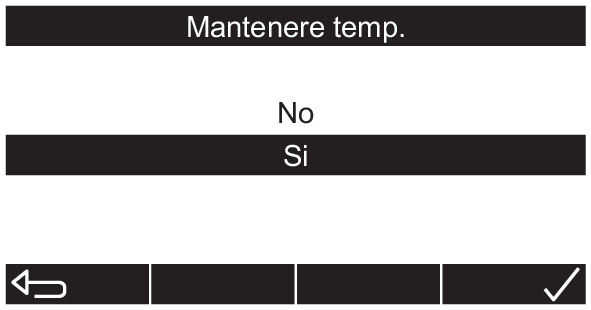

- Viene visualizzato il menu [Mantenere temp.]
- Con i tasti
e
selezionare l’impostazione. Premere il tasto
per confermare l’impostazione.
- Compare la visualizzazione dello stato di funzionamento.
4.3 Protocollo delle attività
Il protocollo delle attività registra i messaggi di errore, gli avvertimenti e altri messaggi. L’indicazione di un evento contiene il numero dell’evento, il codice dell’evento, una breve descrizione nonché la data e l’ora dell’evento.
Il menu [Event] viene aperto come segue:
Requisiti:
- Compare la visualizzazione dello stato di funzionamento.
- Premere il tasto
[Menu].

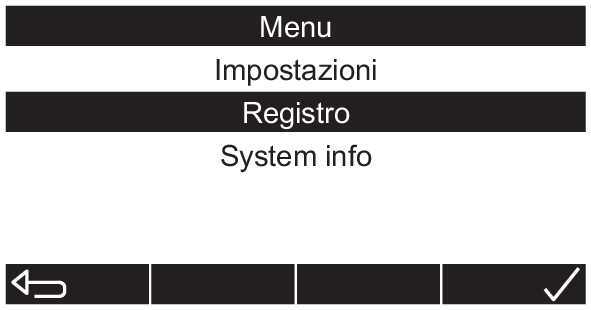

- Viene visualizzato il menu principale.
- Con i tasti
e
selezionare la voce di menu [Registro]. Premere il tasto
per confermare la selezione.

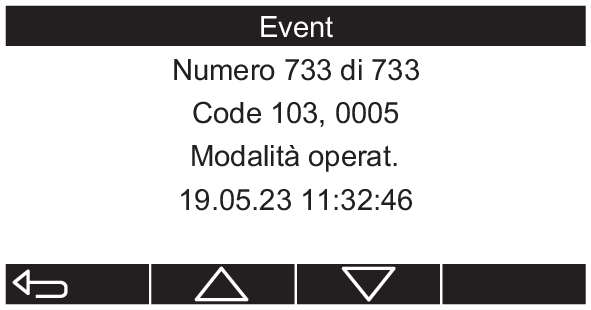

- Viene visualizzato il menu [Event].
- Viene visualizzato l’ultimo evento. Con i tasti
e
è possibile visualizzare altri eventi.
- Premere il tasto
per uscire dal menu.
- Compare la visualizzazione dello stato di funzionamento.
4.4 Informazioni di sistema
Il menu [System info] viene aperto come segue:
Requisiti:
- Compare la visualizzazione dello stato di funzionamento.
- Premere il tasto
[Menu].

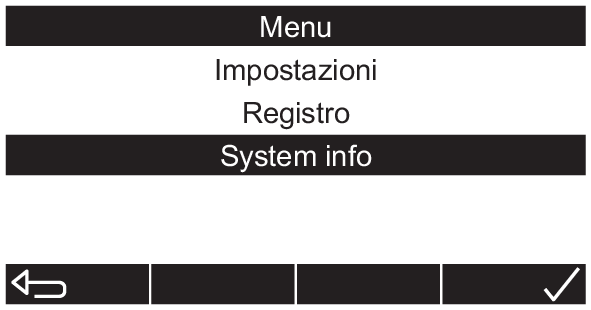

- Viene visualizzato il menu principale.
- Con i tasti
e
selezionare la voce di menu [System info]. Premere il tasto
per confermare la selezione.

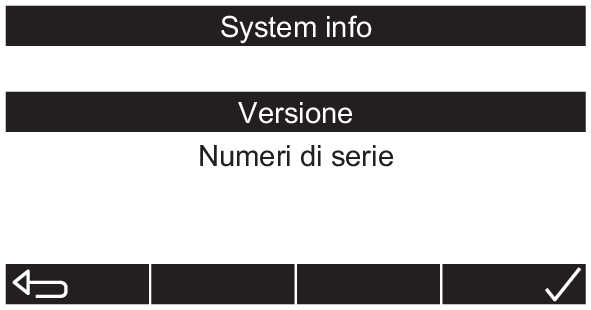

- Viene visualizzato il menu [System info].
4.4.1 Visualizzazione della versione dei componenti
|
Componente |
Descrizione |
|---|---|
|
[Elect:] |
Versione della scheda elettronica principale |
|
[FW Haupt:] |
Versione del firmware del processore principale |
|
[FW Flash:] |
Versione del firmware del processore flash |
|
[FW Meas:] |
Versione del firmware del processore di misurazione |
Requisiti:
- Il menu [System info] è aperto, 👉 Informazioni di sistema.
- Con i tasti
e
selezionare la voce di menu [Versione]. Premere il tasto
per confermare la selezione.

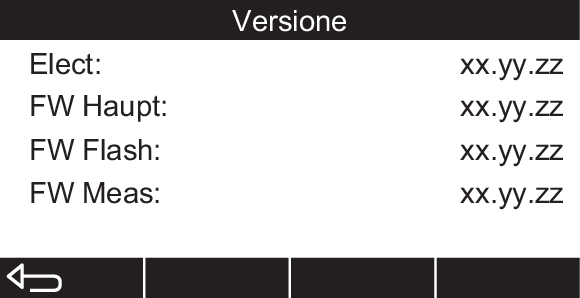

- Viene visualizzata la schermata [Versione].
- Premere il tasto
per uscire dalla schermata.
- Compare la visualizzazione dello stato di funzionamento.
4.4.2 Visualizzazione del numero di serie
|
Componente |
Descrizione |
|---|---|
|
[Dev:] |
Numero di serie dell’apparecchio di base |
|
[RefU:] |
Numero di serie del modulo pompa di calore |
|
[Elect:] |
Numero di serie della scheda elettronica principale |
Requisiti:
- Il menu [System info] è aperto, 👉 Informazioni di sistema.
- Con i tasti
e

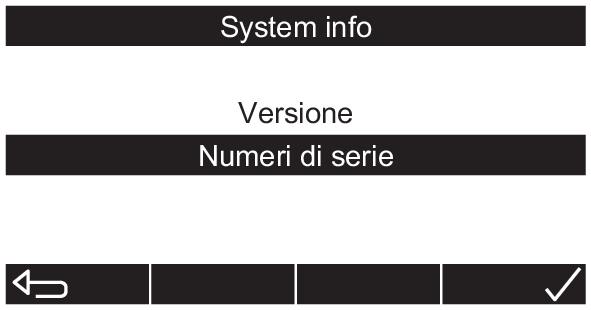

selezionare la voce di menu [Numeri di serie]. Premere il tasto
per confermare la selezione.

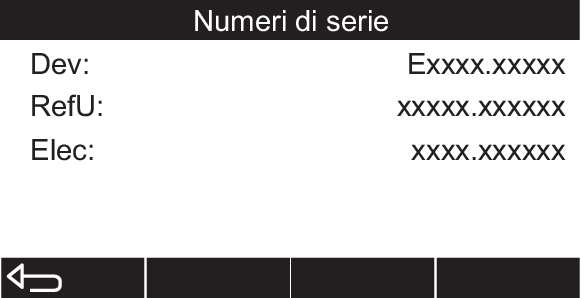

- Viene visualizzata la schermata [Numeri di serie].
- Premere il tasto
per uscire dalla schermata.
- Compare la visualizzazione dello stato di funzionamento.
4.5 Connessioni di comunicazione
Lo scaldacqua a pompa di calore Aquapro-Ecotherma (apparecchio) è dotato di interfacce per la comunicazione con myNussbaum e con i sistemi di gestione dell’edificio. Le due interfacce possono essere utilizzate contemporaneamente.
|
Interfaccia |
Collegamento |
Protocollo |
|---|---|---|
|
myNussbaum |
WLAN / Ethernet (RJ45) |
Internet TCP/IP |
|

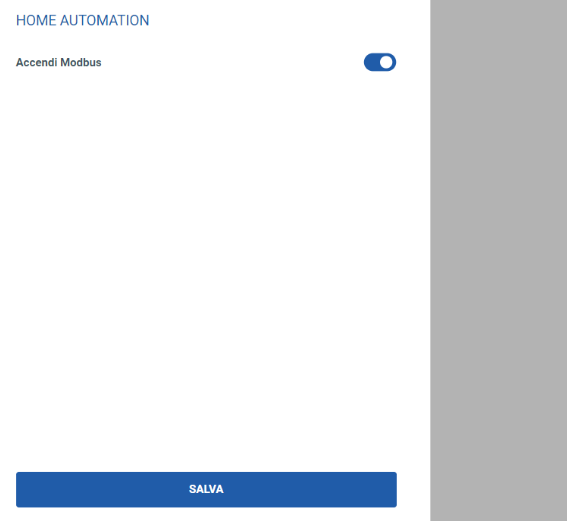

Sistema di gestione dell’edificio |
WLAN / Ethernet (RJ45) |
Modbus TCP/IP |
4.5.1 Accesso all’apparecchio con smartphone o notebook tramite collegamento senza fili (WLAN)
Con un dispositivo terminale compatibile con la rete WLAN (ad esempio smartphone o notebook) è possibile realizzare, in qualsiasi momento, un collegamento senza fili allo scaldacqua a pompa di calore Aquapro-Ecotherma (apparecchio).
- Con il dispositivo terminale scansionare il codice QR piccolo sull’etichetta gateway IoT dell’apparecchio. In alternativa, nelle impostazioni WLAN del dispositivo terminale selezionare la rete WLAN e inserire la password. La rete WLAN dell’apparecchio (SSID) e la password (PW) sono indicate sull’etichetta gateway IoT.

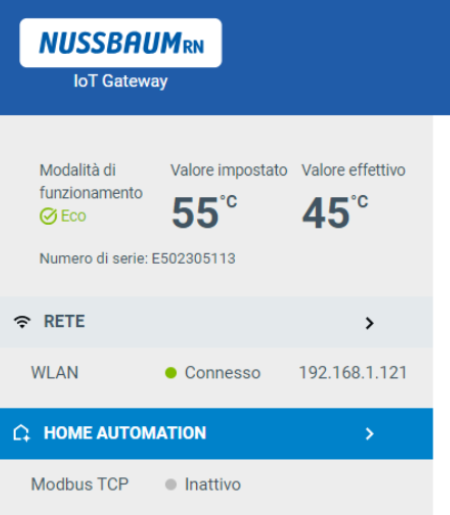

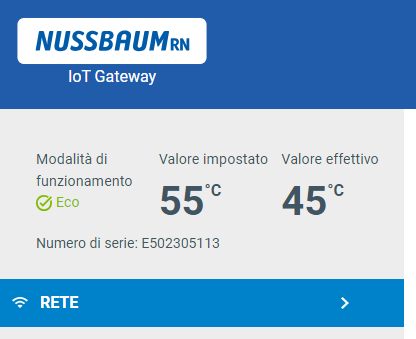

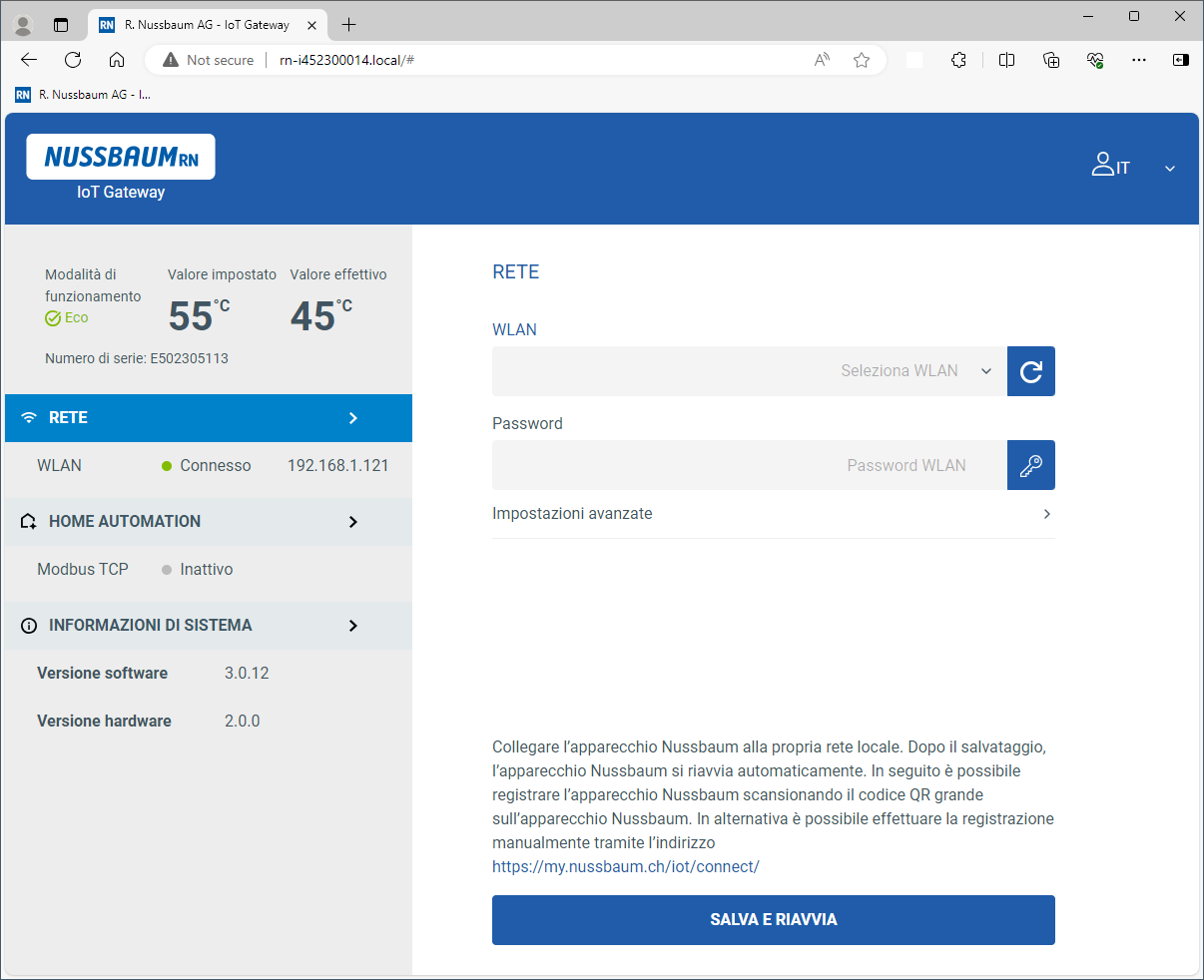

- Viene visualizzata l’interfaccia utente [IoT Gateway ] dell’apparecchio:

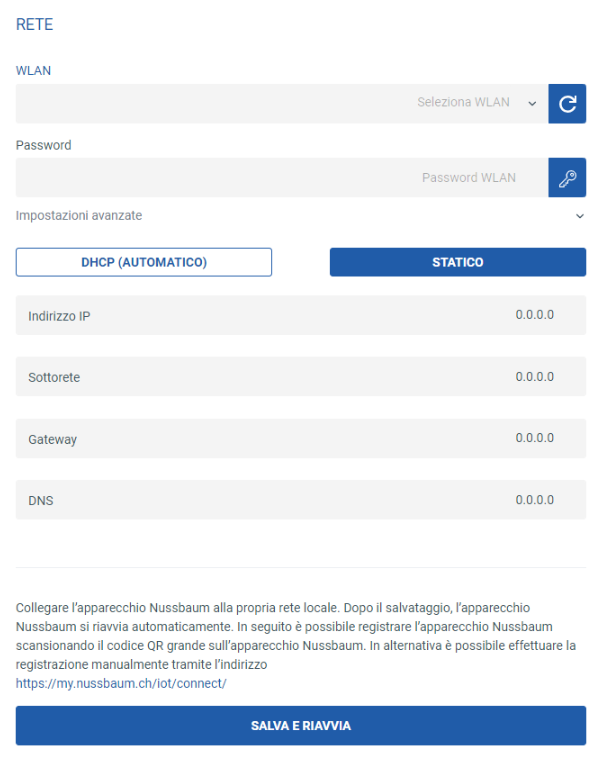

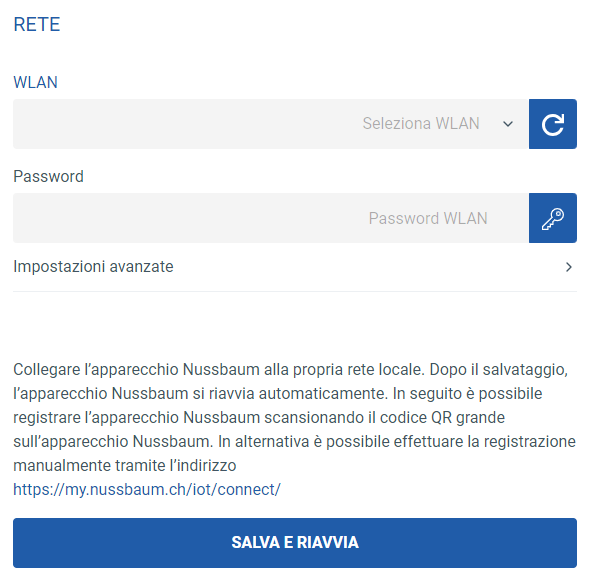

4.5.2 Collegamento dell’apparecchio a una rete tramite collegamento senza fili (WLAN)
Mezzi ausiliari:
-
Dispositivo terminale compatibile con la rete WLAN, dotato di scanner per codici QR (ad esempio smartphone o notebook)
Requisiti:
- L’apparecchio è collegato all’alimentazione elettrica.
- Nessun cavo di rete è collegato all’apparecchio.
- Con il dispositivo terminale scansionare il codice QR piccolo sull’etichetta gateway IoT dell’apparecchio. In alternativa, nelle impostazioni WLAN del dispositivo terminale selezionare la rete WLAN e inserire la password. La rete WLAN dell’apparecchio (SSID) e la password (PW) sono indicate sull’etichetta gateway IoT.
- Viene visualizzata l’interfaccia utente [IoT Gateway ].
- Selezionare la voce [Rete].
- Viene visualizzata la voce [Rete].
- Nell’elenco [WLAN] selezionare la rete.
- Nel campo di input [Password] inserire la password della rete.
- Se necessario, in [Impostazioni avanzate] personalizzare le impostazioni di rete.
- Selezionare la voce [Salva e riavvia].
- Viene realizzato il collegamento WLAN alla rete.
4.5.3 Collegamento dell’apparecchio a una rete tramite cavo Ethernet
Quando nella presa Ethernet dello scaldacqua a pompa di calore Aquapro-Ecotherma (apparecchio) viene inserito il cavo di rete, il collegamento alla rete viene realizzato automaticamente. Le impostazioni di rete possono essere modificate manualmente, 👉 Impostazioni di rete manuali.
Pericolo
Pericolo di morte dovuto a scossa elettrica!
I componenti dell’apparecchio presentano una tensione elettrica pericolosamente alta.
- Prima di rimuovere la copertura scollegare l’apparecchio dall’alimentazione elettrica.
Requisiti:
- L’apparecchio è scollegato dall’alimentazione elettrica.

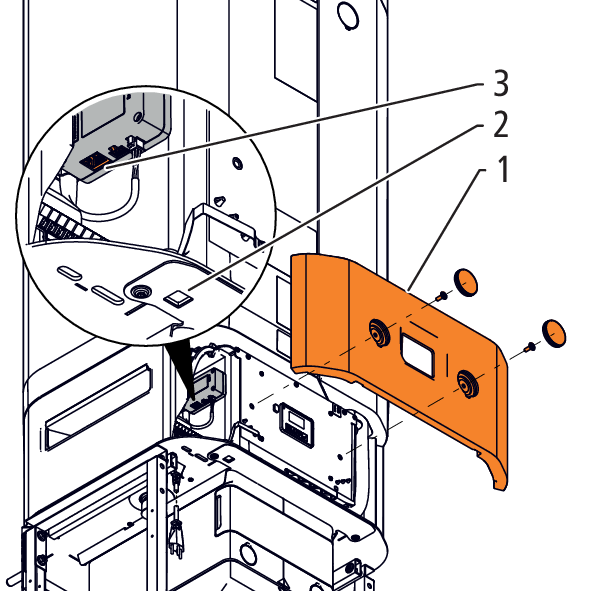

- Rimuovere la copertura (1).
- Far passare il cavo di rete attraverso l’apertura (2) e inserirlo nella presa RJ45 (3).
- Montare la copertura.
- Collegare l’apparecchio all’alimentazione elettrica.
4.5.4 Impostazioni di rete manuali
Lo scaldacqua a pompa di calore Aquapro-Ecotherma (apparecchio) acquisisce automaticamente la configurazione di rete LAN o WLAN dal router. In alternativa, la configurazione di rete può essere impostata manualmente nel seguente modo:
Mezzi ausiliari:
-
Dispositivo terminale compatibile con la rete WLAN, dotato di scanner per codici QR (ad esempio smartphone o notebook)
Requisiti:
- L’apparecchio è collegato all’alimentazione elettrica.
- Con il dispositivo terminale scansionare il codice QR piccolo sull’etichetta gateway IoT dell’apparecchio oppure selezionare, sul dispositivo terminale, la rete WLAN dell’apparecchio e inserire la password. La rete WLAN dell’apparecchio (SSID) e la password sono indicate sull’etichetta gateway IoT.
- Viene visualizzata l’interfaccia utente [Gateway IoT].
- Selezionare la voce [Rete].
- Viene visualizzata la voce [Rete].
- Selezionare la voce [Impostazioni avanzate].
- Viene visualizzata la voce [Impostazioni avanzate].
- Selezionare la voce [Statico].
- Inserire i parametri di rete nei campi di input [Indirizzo IP], [Subnet], [Gateway] e [DNS].
- Selezionare la voce [Salva e riavvia].
4.5.5 Impostazioni del firewall
Se si utilizza un firewall, i seguenti collegamenti devono essere consentiti:
|
Direzione |
Protocollo |
Porta |
Host |
Descrizione |
|---|---|---|---|---|
|
In uscita |
TCP |
443 |
global.azure-devices-provisioning.net |
Azure DPS* |
|
In uscita |
TCP |
443 |
hub-myrn-prd.azure-devices.net |
Hub IoT* |
|
In uscita |
UDP |
123 |
ntp11.metas.ch ntp12.metas.ch ntp13.metas.ch |
Time server NTP |
|
In uscita |
UDP |
53 |
* |
DNS in assenza di un DNS locale |
|
*necessario solo per la comunicazione con myNussbaum |
||||
4.6 myNussbaum
4.6.1 Registrazione dell’apparecchio su myNussbaum
Mezzi ausiliari:
-
Dispositivo terminale con scanner per codici QR (ad esempio smartphone o notebook)
Requisiti:
- L’apparecchio è collegato a Internet, 👉 Connessioni di comunicazione.
- Scansionare il codice QR grande sull’etichetta gateway IoT dell’apparecchio.
- Viene visualizzato il portale degli apparecchi.
- Selezionare la voce [Registra apparecchio].
- Viene visualizzata la finestra di accesso.
- Effettuare l’accesso o creare un nuovo account utente.
- Viene visualizzata la finestra di registrazione.
- Nei campi di input inserire un nome per l’apparecchio e il luogo dell’apparecchio. Selezionare la voce [Registra apparecchio].
- Viene visualizzato il menu [Dettagli apparecchio].
4.6.2 Segnalazione di un problema
In qualsiasi momento è possibile inviare un messaggio di testo alla
Mezzi ausiliari:
-
Dispositivo terminale con scanner per codici QR (ad esempio smartphone o notebook)
- Scansionare il codice QR grande sull’etichetta gateway IoT dell’apparecchio.
- Viene visualizzato il portale degli apparecchi.
- Selezionare la voce [Segnala un problema].
- Compilare il modulo.
- Selezionare la voce [Invia].
4.6.3 Apertura della scheda dettagli
Il menu [Dettagli apparecchio] comprende le seguenti indicazioni e i seguenti menu:
|
1 |
[Stato]: mostra lo stato di funzionamento dell’apparecchio |
8 |
Eliminare l’apparecchio su myNussbaum |
|
2 |
Nome dell’apparecchio (esempio) |
9 |
[Accessi]: mostra le persone e i rispettivi diritti di accesso |
|
3 |
[Apparecchio]: mostra i dati relativi all’apparecchio: denominazione del prodotto, numeri di serie dell’apparecchio e del gateway IoT |
10 |
Menu [Contratti] |
|
4 |
[Sede]: mostra l’ubicazione dell’apparecchio |
11 |
Menu [Aggiornamenti] |
|
5 |
Opzioni per le notifiche |
12 |
Menu [Lista attività] |
|
6 |
Menu [Modifica apparecchio]: permette di configurare i dati relativi all’apparecchio |
13 |
Menu [Manutenzione ordinaria e riparazione] |
|
7 |
Menu [Gestisci l'accesso]: permette di configurare i diritti di accesso |
14 |
Menu [Condizioni operative] |
Mezzi ausiliari:
-
Dispositivo terminale con scanner per codici QR (ad esempio smartphone o notebook)
Requisiti:
- L’apparecchio è registrato su myNussbaum.
- Scansionare il codice QR grande sull’etichetta gateway IoT dell’apparecchio.
- Viene visualizzato il portale degli apparecchi.
- Selezionare la voce [Accedi al dispositivo].
- Viene visualizzata la finestra di accesso.
- Effettuare l’accesso con nome utente e password.
- Viene visualizzato il menu [Dettagli apparecchio].
4.6.3.1 Condizioni operative
Nel menu [Condizioni operative] è possibile modificare la modalità operativa e impostare la temperatura di accumulo.
|
1 |
Menu [Modalità di funzionamento]: permette di modificare la modalità operativa |
3 |
[Segnale fotovoltaico]: mostra lo stato di PV ready: [Off] / [On] |
|
2 |
[Temperatura]: mostra la temperatura di accumulo attuale |
4 |
Selettore temperatura: permette di impostare la temperatura di accumulo |
Requisiti:
- Il menu [Dettagli apparecchio] è aperto, 👉 Apertura della scheda dettagli.
- Selezionare la voce [Condizioni operative].
- Per modificare la modalità operativa cliccare sul rispettivo simbolo.
- Il pulsante viene evidenziato in blu.
- Per impostare la temperatura di accumulo cliccare sui simboli [+] o [−] del selettore temperatura.

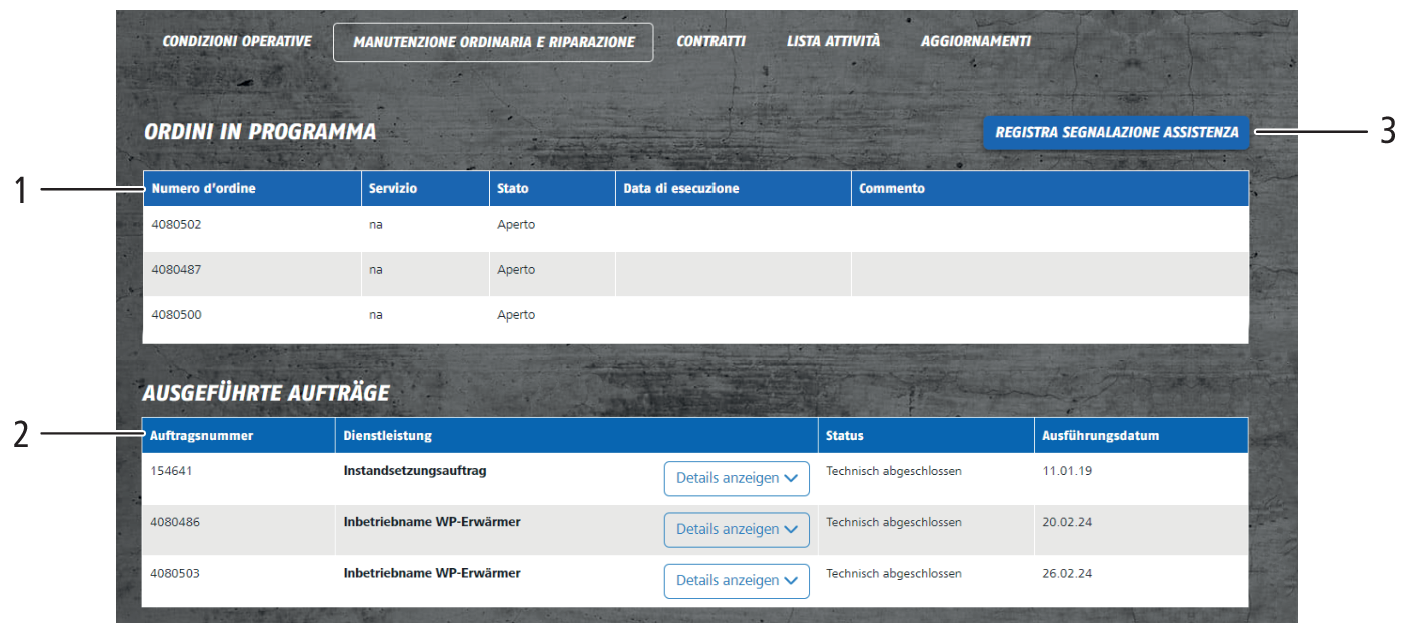

4.6.3.2 Manutenzione e riparazione
Il menu [Manutenzione ordinaria e riparazione] comprende le funzioni per la visualizzazione degli incarichi di manutenzione ordinaria e riparazione nonché per la registrazione delle segnalazioni di assistenza relative all’apparecchio.
|
1 |
[Ordini in programma:]: elenca gli interventi di assistenza pianificati |
3 |
Menu [Registra segnalazione assistenza]: consente di inviare una segnalazione di assistenza alla |
|
2 |
[Ordini eseguiti]: elenca gli interventi di assistenza eseguiti |

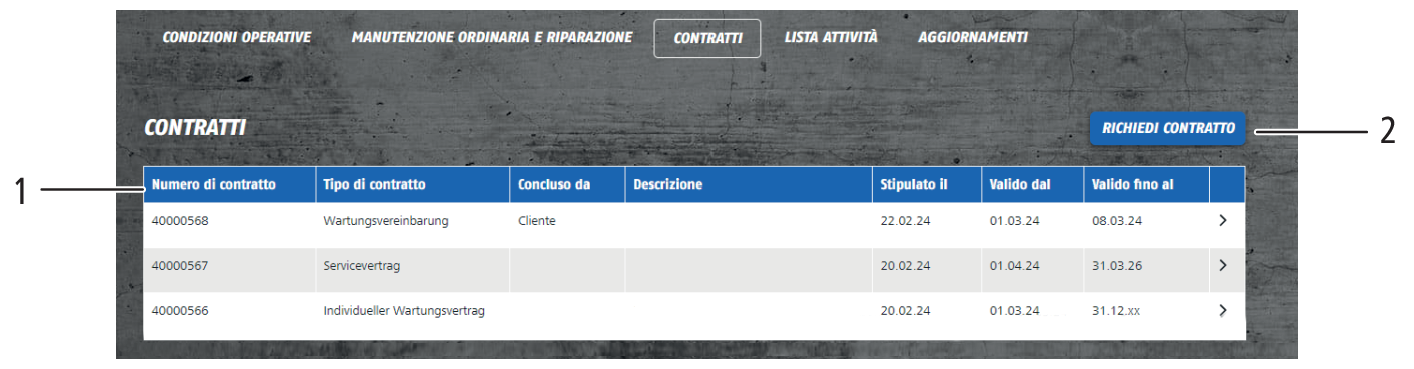

4.6.3.3 Contratti
Il menu [Contratti] serve per visualizzare e richiedere i contratti relativi all’apparecchio.
|
1 |
[Contratti]: elenca i contratti di manutenzione |
2 |
Menu [Richiedi contratto]: consente di inviare alla |

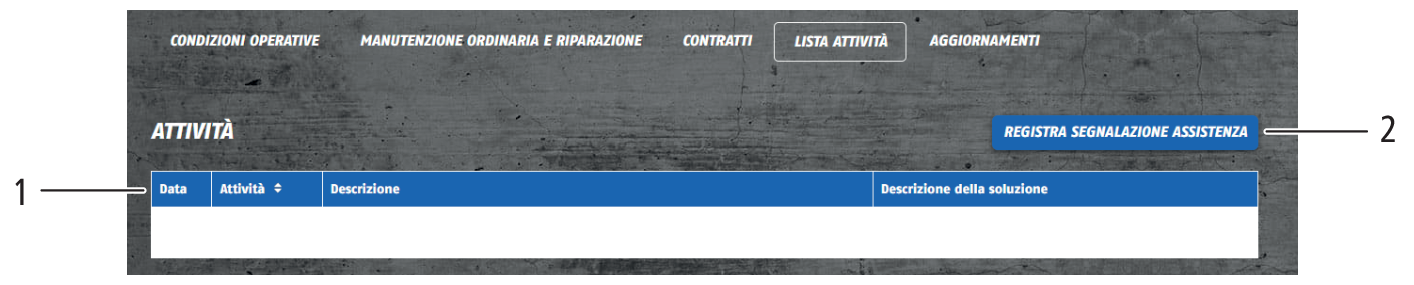

4.6.3.4 Elenco eventi
Nell’elenco eventi vengono registrati i messaggi di errore, gli avvertimenti e informazioni.
|
1 |
[Attività]: elenca gli eventi in ordine cronologico |
2 |
Menu [Registra segnalazione assistenza]: consente di inviare una segnalazione di assistenza alla |

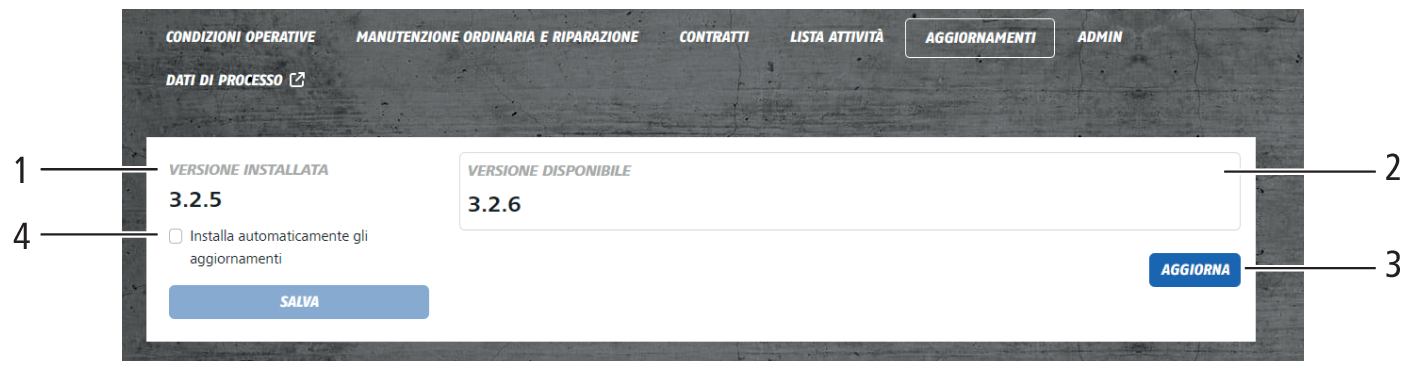

4.6.3.5 Aggiornamenti
Il menu [Aggiornamenti] comprende le funzioni per l’installazione degli aggiornamenti del software.
|
1 |
[Versione installata]: mostra il numero di serie del software installato |
3 |
Pulsante [Aggiorna]: avvia l’installazione degli aggiornamenti disponibili. |
|
2 |
[Versione disponibile]: mostra gli aggiornamenti del software disponibili |
4 |
Funzione [Installazione automatica aggiornamenti]: consente di attivare e disattivare l’installazione automatica degli aggiornamenti del software |
Requisiti:
- Il menu [Dettagli apparecchio] è aperto, 👉 Apertura della scheda dettagli.
- Selezionare la voce [Aggiornamenti].
- Attivare la funzione [Installazione automatica aggiornamenti] e selezionare la voce [Salva].
- L’installazione automatica degli aggiornamenti è attivata.
4.7 Sistema di gestione dell’edificio
4.7.1 Caratteristiche tecniche
Lo scaldacqua a pompa di calore Aquapro-Ecotherma (apparecchio) comunica, tramite Modbus TCP/IP, con un sistema di gestione dell’edificio. Il collegamento avviene tramite la porta standardizzata TCP 512. La comunicazione Modbus non necessita di login e non è crittografata.
4.7.2 Registro Modbus TCP/IP
L’interfaccia utilizza i seguenti registri Modbus TCP/IP:
|
Indirizzo del registro |
Tipo |
Tipo di dati |
Descrizione |
|---|---|---|---|
|
30001 |
Registro di input (RO) |
Intero a 16 bit |
Condizione operativa: 1: esercizio normale, 0: stand-by |
|
30002 |
Registro di input (RO) |
Intero a 16 bit |
Temperatura effettiva in centesimi di gradi Celsius (ad esempio 205 corrisponde a 20.5 °C) |
|
30003 |
Registro di input (RO) |
Intero a 16 bit |
Messaggio di errore o avvertimento attivo: 1: sì, 0: no |
|
30004 |
Registro di input (RO) |
Array di interi a 16 bit [10] |
Numero di serie come array ASCII Ciascun registro contiene un byte di caratteri (ad esempio E502305113 corrisponde a 45 35 30 32 33 30 35 31 31 33) |
|
30014 |
Registro di input (RO) |
Array di interi a 16 bit [10] |
Numero di serie del gateway IoT come array ASCII Ciascun registro corrisponde a un byte di caratteri (ad esempio I452300014 corrisponde a 49 34 35 32 33 30 30 30 31 34) |
|
30024 |
Registro di input (RO) |
Intero a 16 bit |
Codice dell’ultimo evento rilevato |
|
30025 |
Registro di input (RO) |
Intero a 16 bit |
Sottocodice dell’ultimo evento rilevato |
|
30026 |
Registro di input (RO) |
Intero a 16 bit |
Classe dell’ultimo evento rilevato: 0: Nessuno, 1: Fatale, 2: Semifatale, 3: Temporaneo, 4: Azione, 5: Info |
|
30027 |
Registro di input (RO) |
Intero a 16 bit |
Segnale PV ready: 1: ON, 0: OFF |
|
40001 |
Registro holding (RW) |
Intero a 16 bit |
Modalità operativa: 1: [Eco], 2: [Comfort 250], 3: [Speed], 4: [Holiday] , 5: [Workzone], 6: [Emergency], 7: [Boost], 8: [Comfort 300] |
|
40002 |
Registro holding (RW) |
Intero a 16 bit |
Temperatura impostata in centesimi di gradi Celsius, intervallo di valori: 55 … 60 (ad esempio 550 corrisponde a 55 °C, solo valori interi, i valori immessi vengono arrotondati) |
|
40003 |
Registro holding (RW) |
Intero a 16 bit |
Durata della modalità operativa [Holiday] in giorni, intervallo di valori: 7 … 63 |
4.7.3 Attivazione Modbus TCP/IP
Mezzi ausiliari:
-
Dispositivo terminale compatibile con la rete WLAN, dotato di scanner per codici QR (ad esempio smartphone o notebook)
Requisiti:
- L’apparecchio è collegato al sistema di gestione dell’edificio tramite WLAN o cavo di rete, 👉 Connessioni di comunicazione.
- L’apparecchio è collegato all’alimentazione elettrica.
- Con il dispositivo terminale scansionare il codice QR piccolo sull’etichetta gateway IoT dell’apparecchio oppure selezionare, nelle impostazioni WLAN, la rete WLAN dell’apparecchio e inserire la password. La rete WLAN dell’apparecchio (SSID) e la password (PW) sono indicate sull’etichetta gateway IoT.
- Viene visualizzata l’interfaccia utente [Gateway IoT].
- Selezionare la voce [Home Automation].
- Viene visualizzata la voce [Home Automation].
- Attivare l’interruttore [Accensione Modbus].
- Selezionare la voce [Salvataggio].
