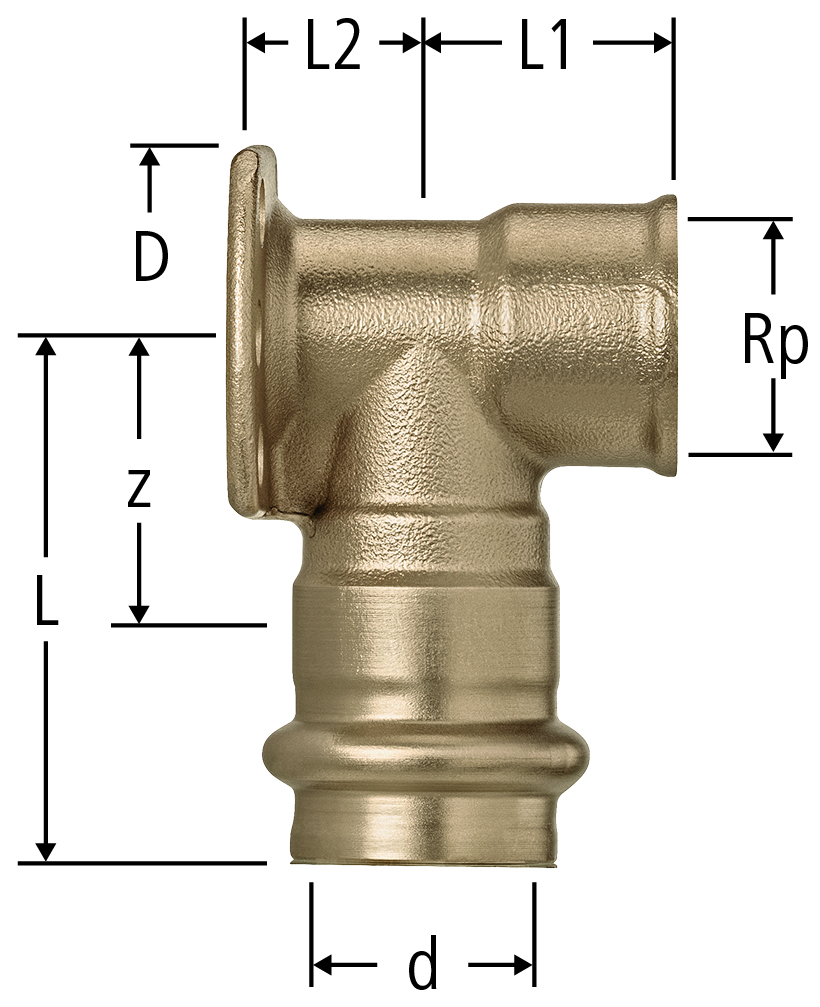

81050 Optipress-Aquaplus-Gomito
| Rp | d | z | L | L1 | L2 | D | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 12 | 22 | 40 | 20 | 11 | 50 | 1.6 | 12 x ½ | 81050.20 |
| 20 | 5 | - | ||||
|
|
|||||||||||||||||
| ½ | 15 | 24 | 46 | 22 | 13 | 50 | 1.6 | 15 x ½ | 81050.21 |
| 20 | 5 | 263.112 | ||||
|
|
|||||||||||||||||
| ½ | 18 | 22 | 44 | 22 | 15 | 50 | 1.6 | 18 x ½ | 81050.22 |
| 20 | 5 | 263.113 | ||||
|
|
|||||||||||||||||
| ¾ | 18 | 28 | 50 | 24 | 16 | 60 | 1.6 | 18 x ¾ | 81050.23 |
| 20 | 5 | - | ||||
|
|
|||||||||||||||||
| ½ | 22 | 28 | 52 | 24 | 18 | 50 | 1.6 | 22 x ½ | 81050.24 |
| 20 | 5 | - | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 27 | 50 | 27 | 19 | 60 | 1.6 | 22 x ¾ | 81050.25 |
| 20 | 5 | 263.114 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Optipress-Aquaplus-Gomito |
| Dimensione |
|
| Numero di articolo |
81050.20
|
