84216 Optiflex-Flowpress-Gomito prolungato

Name: Optiflex-Flowpress-Gomito prolungato
Brand: Nussbaum
SKU: 84216
Price: 43.2 CHF
Availability: InStock

Info

con flangia murale

PN 10.0

Varianti prodotto

Legenda

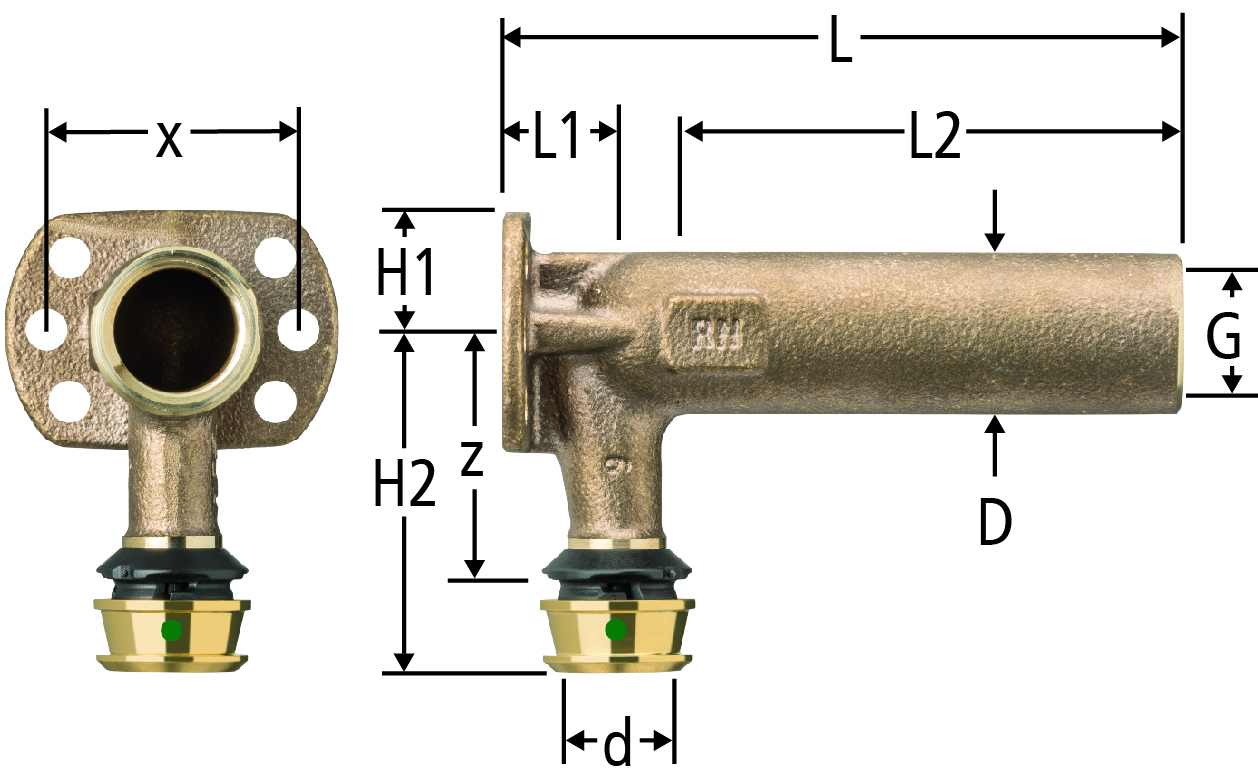

G	d	z	L	L1	L2	H1	H2	D	x	ζ		Art. n.	CHF	VE	suissetec	Ordinare	Pezzi di ricambio e accessori
½ x 16 x 83 ½ x 16 x 83	½	16	39	83	18	55	20	54	26	40	2.4	½ x 16 x 83	84216.21	10	1	-	84216.21 Ordinare pz.	Spettacolo

½ x 20 x 83 ½ x 20 x 83	½	20	39	83	18	55	20	54	26	40	1.8	½ x 20 x 83	84216.22	10	1	-	84216.22 Ordinare pz.	Spettacolo

½ x 16 x 108 ½ x 16 x 108	½	16	39	108	18	80	20	54	26	40	2.6	½ x 16 x 108	84216.23	10	1	-	84216.23 Ordinare pz.	Spettacolo

½ x 20 x 108 ½ x 20 x 108	½	20	39	108	18	80	20	54	26	40	1.9	½ x 20 x 108	84216.24	10	1	-	84216.24 Ordinare pz.	Spettacolo

Nota

L2 = Lunghezza filettata

CAD / BIM

Descrizione	Optiflex-Flowpress-Gomito prolungato
Dimensione
Numero di articolo	84216.21
