Istruzioni di montaggio - Optiflex-Ausilio d’inserimento

3.1 Montaggio della scatola Optiflex con l’ausilio d’inserimento

L’ausilio d’inserimento serve a fissare le scatole Optiflex-Profix lungo la cassaforma.

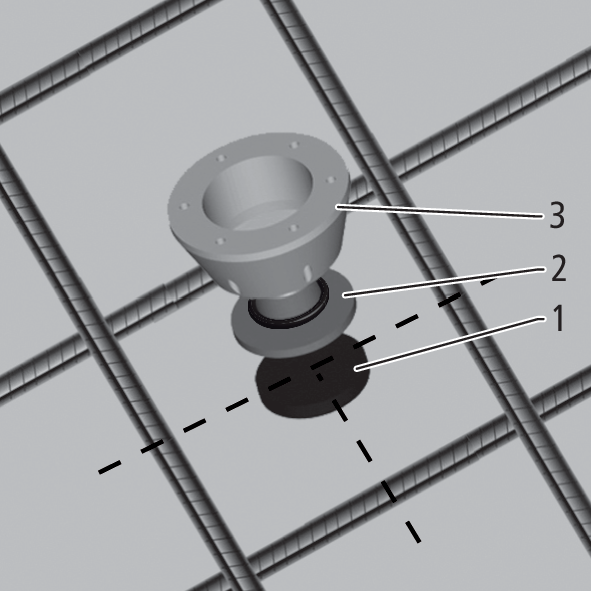

1. Posizionare il disco di tenuta (1), il perno di fissaggio (2) e il distanziatore (3) nella posizione desiderata sulla cassaforma.

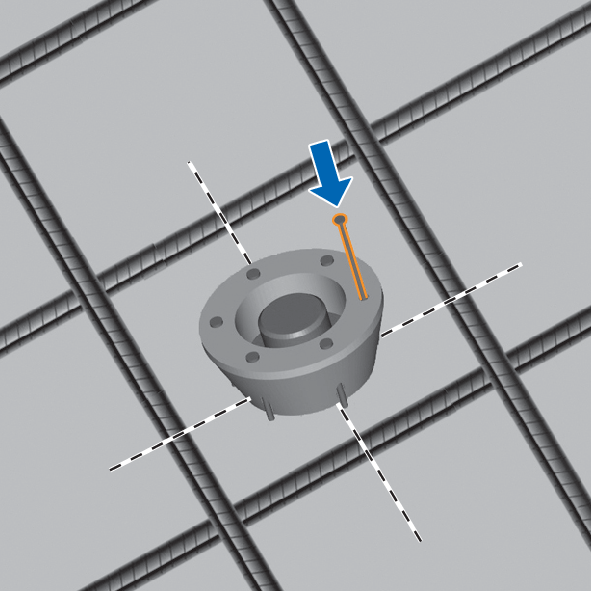

2. Fissare il distanziatore alla cassaforma utilizzando i sei chiodi forniti in dotazione.



3. Avvitare la scatola Optiflex-Profix al perno di fissaggio e allinearla.

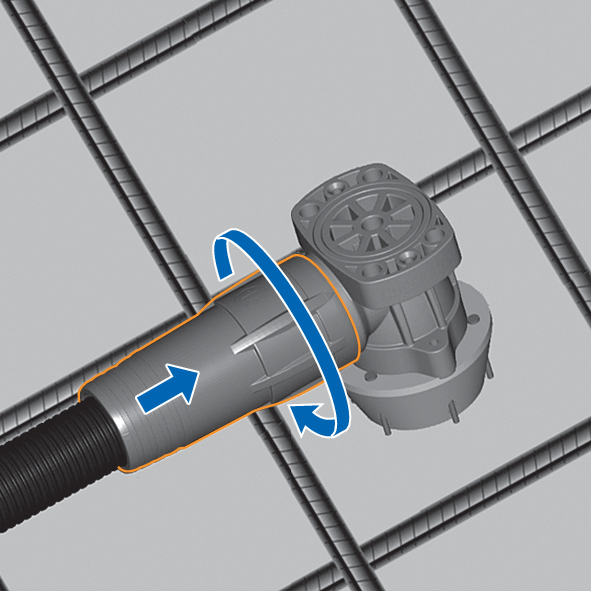

4. Realizzare il collegamento per tubi seguendo le istruzioni di montaggio del rispettivo sistema.

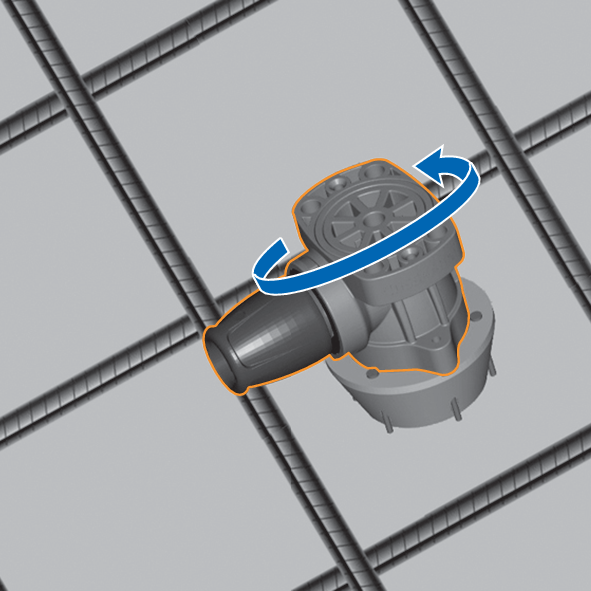

5. Dopo aver inserito il tubo fissare la base della scatola.



Il perno di fissaggio può essere rimosso e riutilizzato.
