Istruzioni per l’uso - Apparecchio di sollevamento
5.1 Sollevamento e trasporto dell’apparecchio di base con l’apparecchio di sollevamento
Avvertimento
Pericolo di lesioni dovuto a ribaltamento
Se utilizzato in modo errato, l’apparecchio di sollevamento può ribaltarsi.
- Quando l’apparecchio di sollevamento è carico va movimentato solo con la piattaforma nella posizione finale più bassa e con l’apparecchio di base fissato all’apparecchio di sollevamento.
- Estrarre la piattaforma dell’apparecchio di sollevamento con l’apparecchio di base caricato solo quanto basta a superare di poco l’altezza dello zoccolo portante o di un supporto di terzi.
Avvertimento
Pericolo di lesioni dovuto a schiacciamento
L’apparecchio di sollevamento presenta parti mobili.
- Non inserire alcuna parte del corpo nello spazio tra il carrello e la piattaforma.

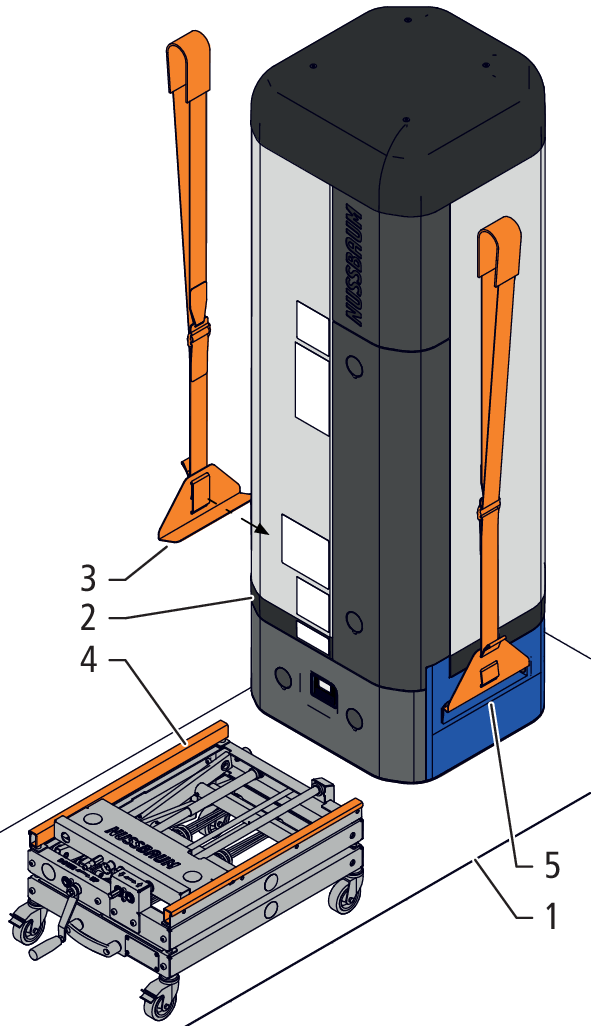

- Se necessario proteggere il pavimento con una copertura adeguata (1). La copertura deve avere una portata di ca. 50 kg per ruota.
- Utilizzando le cinghie di sollevamento (3) sollevare l’apparecchio di base (2) e posizionarlo sull’apparecchio di sollevamento (4). Per sollevare l’apparecchio di base servono almeno due persone. Regolare le cinghie di sollevamento in base alla corporatura di ciascuna persona. Far passare la cinghia di sollevamento sopra la testa e posizionarla sulla spalla. Agganciare le cinghie di sollevamento nei manici (5) dell’apparecchio di base e sollevare l’apparecchio di base con la forza muscolare. Tenere l’apparecchio di base con le mani in modo da impedire che possa ribaltarsi e fare attenzione che le cinghie di sollevamento non scivolino via dai manici.
- Far scorrere il lato anteriore dell’apparecchio di base sulla piattaforma in modo che arrivi a filo della traversa (6).

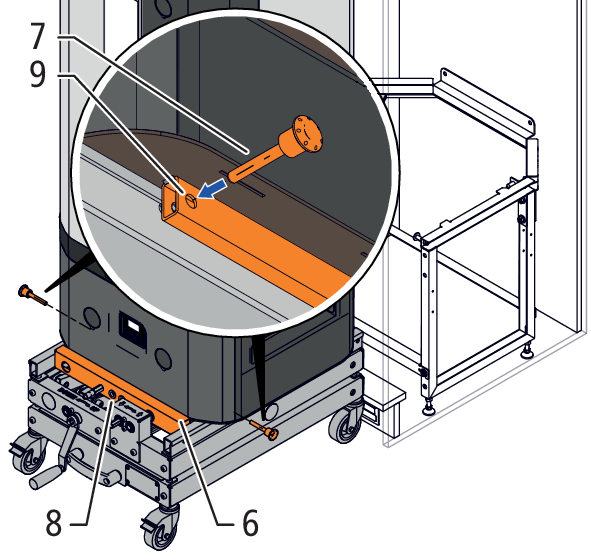

- Estrarre i due bulloni di sicurezza (7) dai supporti (8) della piattaforma. Per fissare l’apparecchio di base all’apparecchio di sollevamento inserire i bulloni di sicurezza fino alla battuta d’arresto nei fori (9) dell’apparecchio di base.
- Posizionare l’apparecchio di sollevamento davanti alla parte anteriore dello zoccolo portante o del supporto di terzi tenendo saldamente l’apparecchio di base e orientandolo quanto necessario.
- Bloccare i due freni di stazionamento (10).

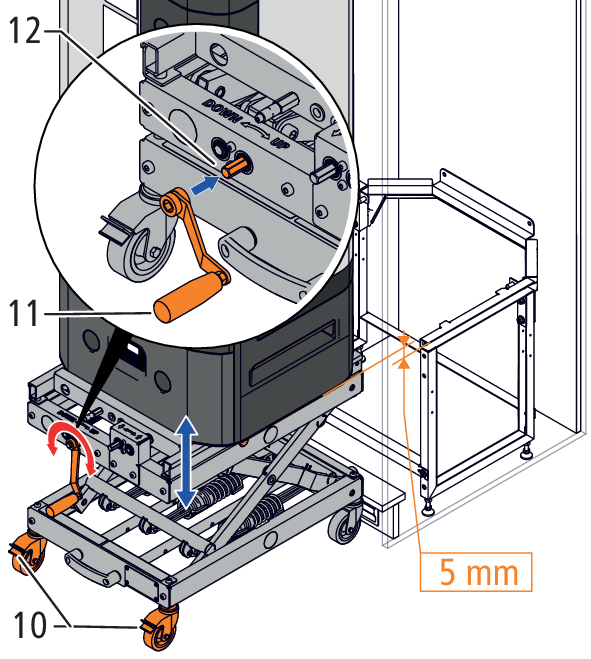

- Inserire la manovella (11) sull’attuatore verticale (12) e sollevare l’apparecchio di base. La superficie di appoggio dell’apparecchio di base deve trovarsi a una distanza di ca. 5 mm sopra la superficie di appoggio dello zoccolo portante.
- Estrarre i due bulloni di sicurezza e sistemarli nuovamente nei supporti.

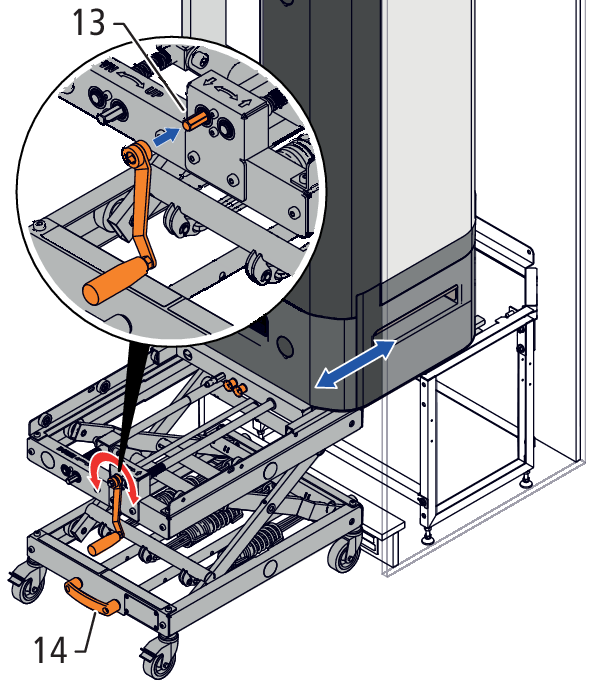

- Inserire la manovella sull’attuatore orizzontale (13) e traslare l’apparecchio di base sopra allo zoccolo portante. Utilizzare la maniglia (14) come appoggio per il piede in modo da impedire che l’apparecchio di sollevamento possa ribaltarsi.
- Inserire la manovella sull’attuatore verticale e posizionare l’apparecchio di base sullo zoccolo portante.
- Far scorrere l’apparecchio di base manualmente (senza mezzi ausiliari) fino alla battuta d’arresto nei due bulloni del sistema antiribaltamento.
- Assicurarsi che l’apparecchio di base poggi stabilmente sullo zoccolo portante fissato e non possa ribaltarsi.
- Ritrarre la piattaforma utilizzando l’attuatore orizzontale. Sbloccare i freni di stazionamento e allontanare l’apparecchio di sollevamento.
Per togliere l’apparecchio di base dallo zoccolo portante o da un supporto di terzi eseguire i passaggi di lavoro descritti nella sequenza necessaria. Questa operazione potrebbe richiedere di spostare più volte la manovella dall’attuatore verticale e quello orizzontale e viceversa. Una volta raggiunta la posizione corretta, l’apparecchio di base può essere afferrato dai manici e fatto scivolare sulla piattaforma dell’apparecchio di sollevamento.
