Tematiche - Dimensionamento di sistemi di condutture

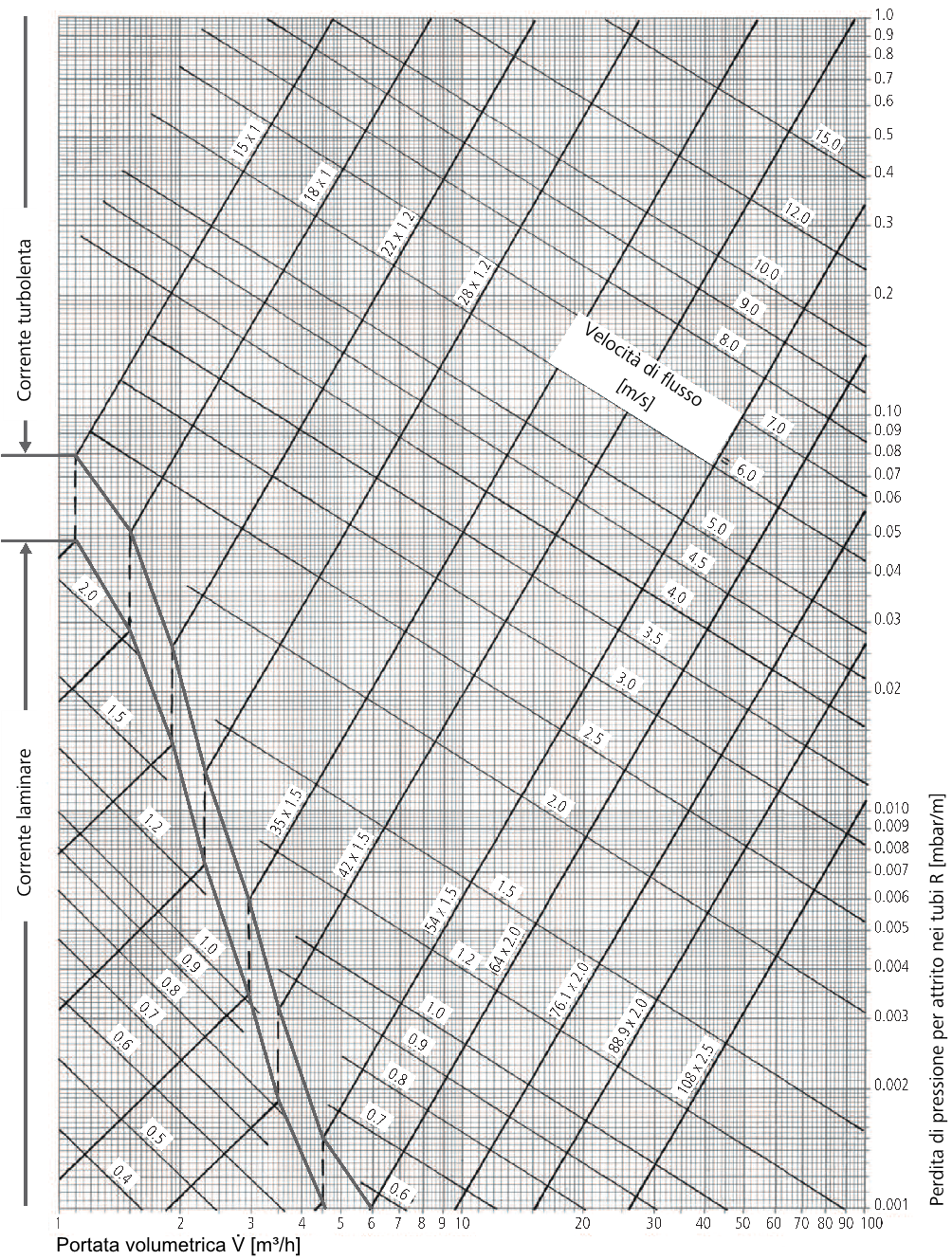

5.1 Diagramma delle perdite di pressione per tubi in acciaio inossidabile per gas naturale H

Diagramma per la determinazione delle perdite di pressione dovute all’attrito in tubi conformi a SN EN 10305.

Rugosità del tubo k = 0.0015 mm

Massima velocità di flusso = 6 m/s

Nell’area di transizione dalla corrente laminare a quella turbolenta, il valore massimo deve essere leggibile sul tratto di curva verticale (0.08 mbar/m).

La portata volumetrica minima è pari a 1 m³/h. Per portate volumetriche inferiori, il calcolo viene effettuato con 1 m³/h.

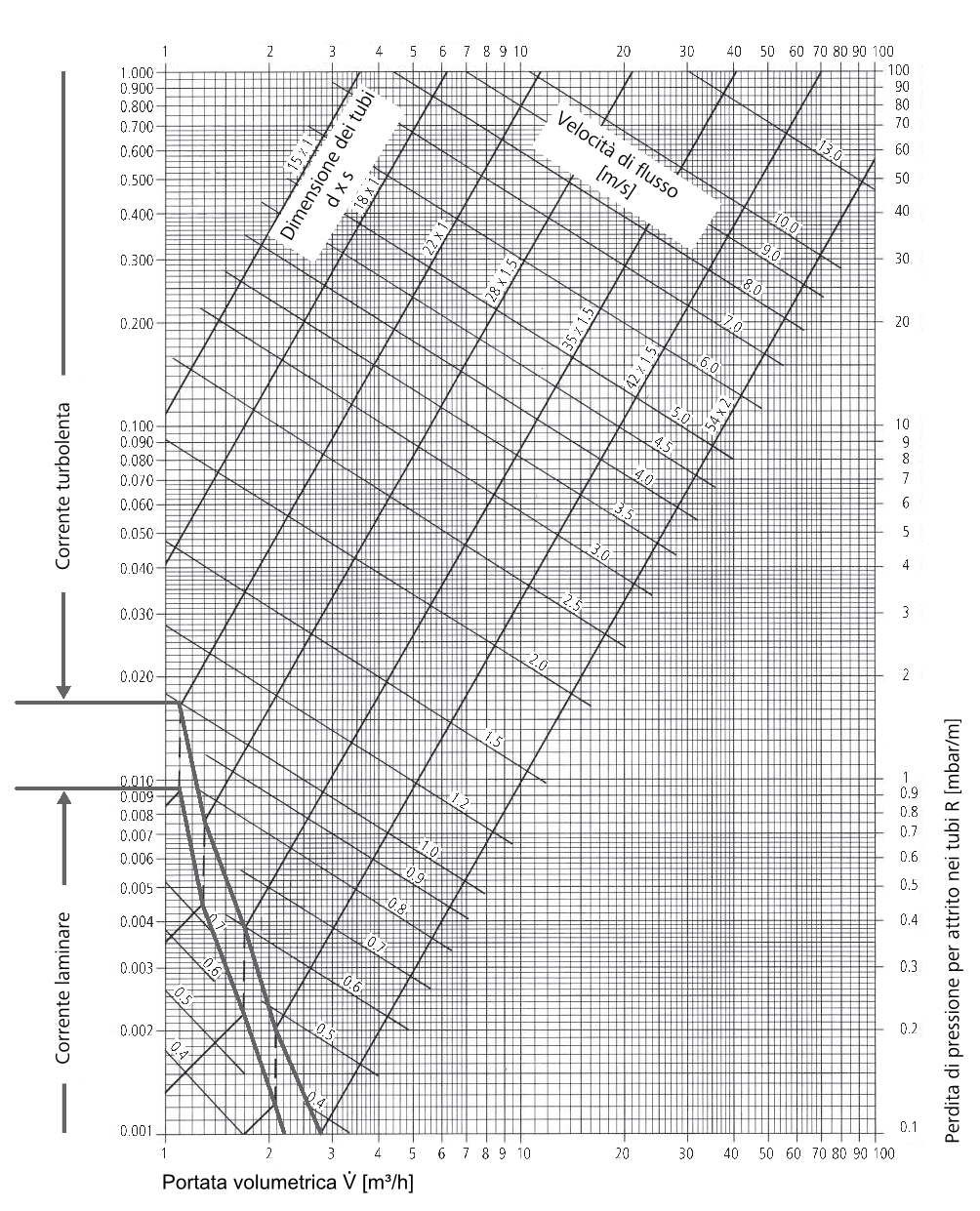

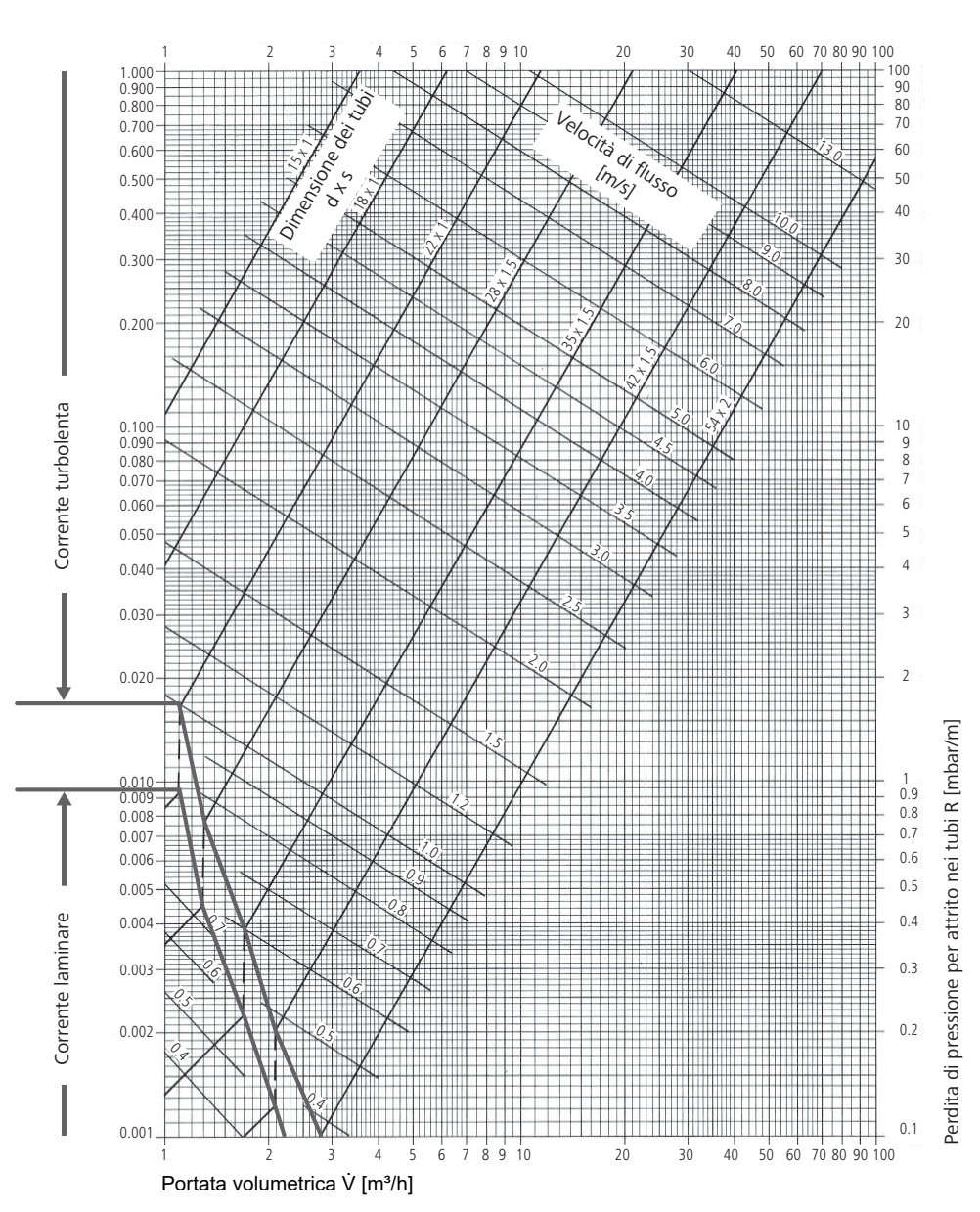

5.2 Diagramma delle perdite di pressione per tubi in acciaio inossidabile per gas liquido

Diagramma per la determinazione delle perdite di pressione dovute all’attrito in tubi conformi a EN 1057 (DIN 1786).

Rugosità del tubo k = 0.0015 mm
