299.1.046 / V9

5 Montaggio

5.1 Misure di montaggio

5.1.1 Distanze tra i binari

La distanza tra due binari viene generalmente misurata dal centro di un binario al centro dell’altro binario (MM). Nel caso di binari verticali che racchiudono un modulo WC, la distanza viene misurata tra i lati interni di due binari.

L’altezza viene determinata dal bordo superiore del pavimento finito.

Distanze tra i binari per sistema Optivis.

Binari orizzontali (MM)

max. 150 cm

Binari orizzontali che racchiudono un modulo WC (MM)

max. 120 cm

Binari verticali (MM)

max. 46 cm

Binari verticali che racchiudono un modulo WC (tra i lati interni di due binari)

42.6 cm

info-icon

Nel caso di moduli di fornitori terzi (ad esempio Geberit, Grohe o TECE), la distanza minima tra due binari verticali dipende dalla cassetta di scarico e dalla rubinetteria che andrà installata in seguito.

  • Osservare le istruzioni di montaggio del produttore dell’articolo idrosanitario.

5.1.2 Montaggio sul posto

5.1.2.1 Preparete
Misure di montaggio per preparete a mezza altezza, fissaggio alla parete posteriore (costruzione massiccia)

Valgono le seguenti distanze tra le viti:

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 20 cm

Distanza tra due punti di fissaggio:

max. 90 cm

I punti di fissaggio sono da considerarsi senza modulo WC. Quando viene installato un modulo WC sono necessari un punto di fissaggio in alto e uno in basso, sia a sinistra sia a destra del modulo.

Punti di fissaggio per modulo WC in preparete a mezza altezza

Per garantire l’isolamento acustico e la protezione antincendio, i moduli dei fornitori terzi devono essere montati sul sistema portante Optivis. Informazioni dettagliate sono reperibili nelle rispettive istruzioni di montaggio separate, 👉 Istruzioni di montaggio 261.0.060.

Misure di montaggio per preparete a piena altezza, fissaggio alla parete posteriore

Requisito: Sostegni contro la parete posteriore ogni 120-150 cm.

Installazione senza WC:

distanza tra i sostegni = 150 cm

Installazione con WC:

distanza tra i sostegni = 120 cm

Esempio di un’installazione senza WC:

Altezza 300 cm

Numero di sostegni = 1

Altezza 400 cm

Numero di sostegni = 2

Altezza 500 cm

Numero di sostegni = 3

Misure di montaggio per preparete a mezza altezza su cartongesso con struttura metallica (W111/W116 doppia struttura metallica con rivestimento a due strati 2 × 12.5 oppure 1 × 18 mm)

Per guide a parete valgono le seguenti distanze tra le viti:

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 10 cm

Distanza tra due punti di fissaggio:

max. 30 cm

5.1.2.2 Parete divisoria

Il sistema Optivis consente di realizzare pareti divisorie con un’altezza fino a 500 cm.

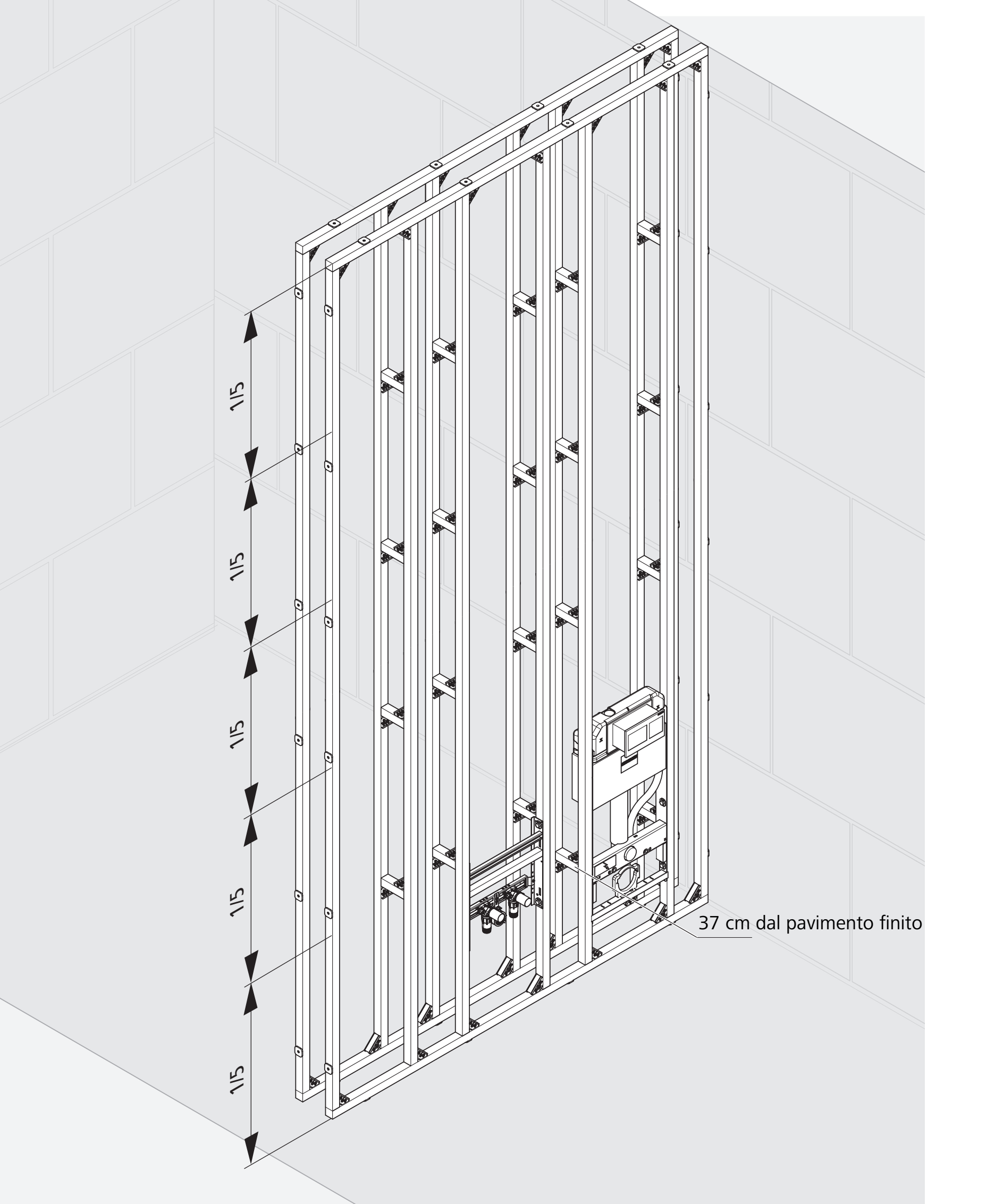

Parete divisoria Optivis, altezza fino a 500 cm.

Requisito: Sostegni su entrambi i lati contrapposti a distanze definite.

Esempio:

Altezza 300 cm

distanza tra i sostegni = 1/3 dell’altezza complessiva

Altezza 400 cm

distanza tra i sostegni = 1/4 dell’altezza complessiva

Altezza 500 cm

distanza tra i sostegni = 1/5 dell’altezza complessiva

info-icon

Con un modulo WC, a un’altezza di ca. 37 cm a sinistra e a destra è necessario un collegamento orizzontale. Il collegamento più vicino può essere più alto di max. 120 cm.

5.1.2.3 Parete indipendente

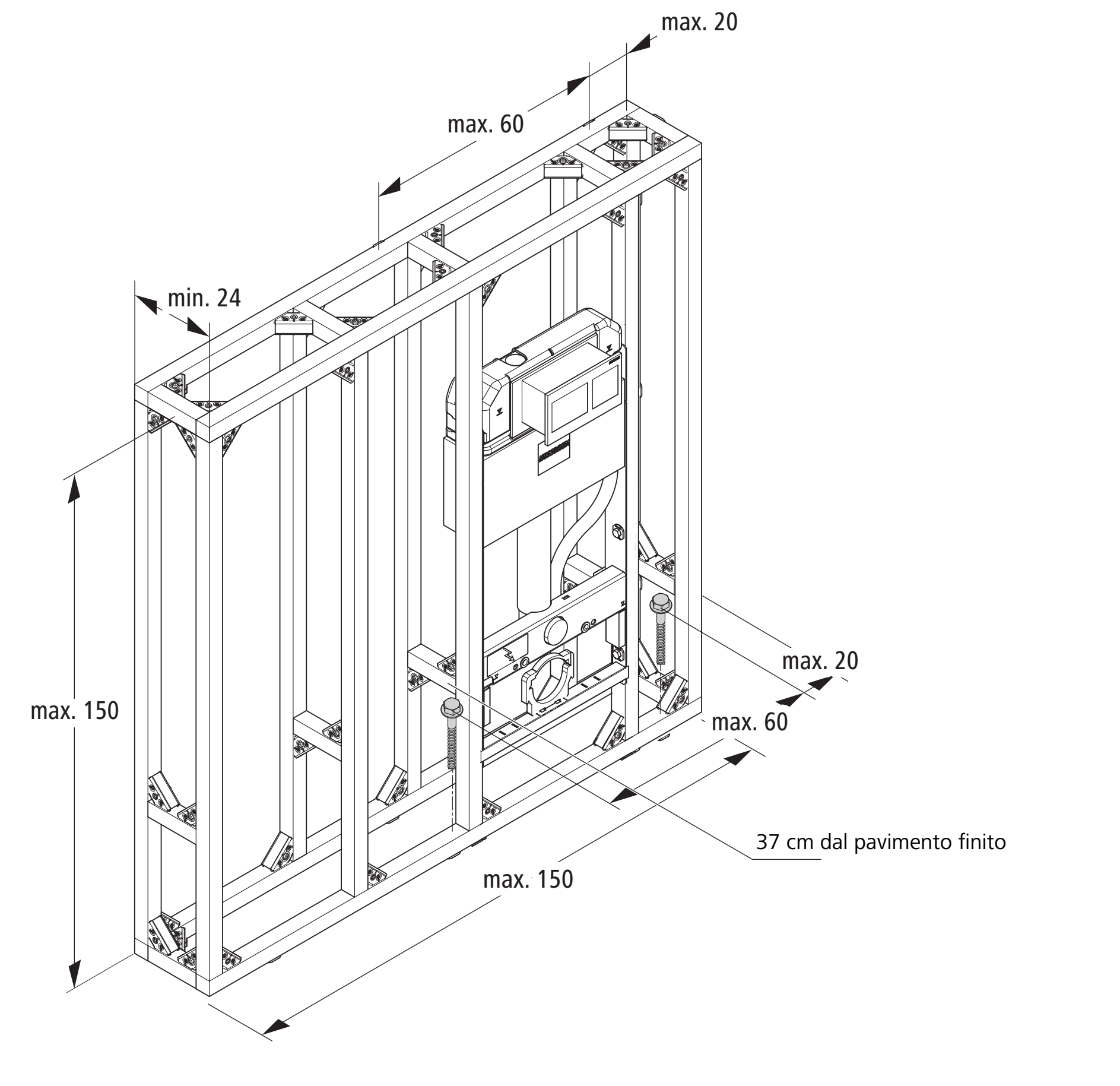

Misure di montaggio per parete indipendente.

Valgono le seguenti distanze tra le viti:

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 20 cm

Distanza tra due punti di fissaggio:

max. 60 cm

5.1.2.4 Parete divisoria a mezza altezza, collegata su un solo lato (parete battente)

A seconda delle diverse profondità premurali sono possibili le seguenti varianti di montaggio:

  • 24 cm × 215 cm × 215 cm rivestita, gli apparecchi possono essere collocati liberamente

  • 14.5 cm × 215 cm × 215 cm rivestita, gli apparecchi possono essere collocati liberamente

  • 10.5 cm × 215 cm × 215 cm rivestita, con collegamento parallelo

  • 8 cm × 150 cm × 215 cm rivestita, con collegamento parallelo

Queste varianti di montaggio sono adatte come protezione visiva o sistema di parete, non come componente portante.

info-icon

Per tutte le pareti battenti omologate valgono le seguenti distanze tra le viti:

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 20 cm

Distanza tra due punti di fissaggio:

max. 60 cm

Parete battente 24 cm × 215 cm × 215 cm, rivestita
Misure di montaggio parete battente 24 cm × 215 cm × 215 cm, rivestita.

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 20 cm

Distanza tra due punti di fissaggio:

max. 60 cm

I moduli possono essere collocati a piacere.

Parete battente 14.5 cm × 215 cm × 215 cm, rivestita
Misure di montaggio parete battente 14.5 cm × 215 cm × 215 cm, rivestita.

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 20 cm

Distanza tra due punti di fissaggio:

max. 60 cm

I moduli possono essere collocati a piacere.

Parete battente 10.5 cm × 215 cm × 215 cm, rivestita
Misure di montaggio parete battente 10.5 cm × 215 cm × 215 cm, rivestita, con collegamento parallelo.

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 20 cm

Distanza tra due punti di fissaggio:

max. 60 cm

Parete battente 8 cm × 150 cm × 215 cm, rivestita
Misure di montaggio parete battente 8 cm × 150 cm × 215 cm, rivestita, con collegamento parallelo.

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 20 cm

Distanza tra due punti di fissaggio:

max. 60 cm

5.1.2.5 Parete a Ti

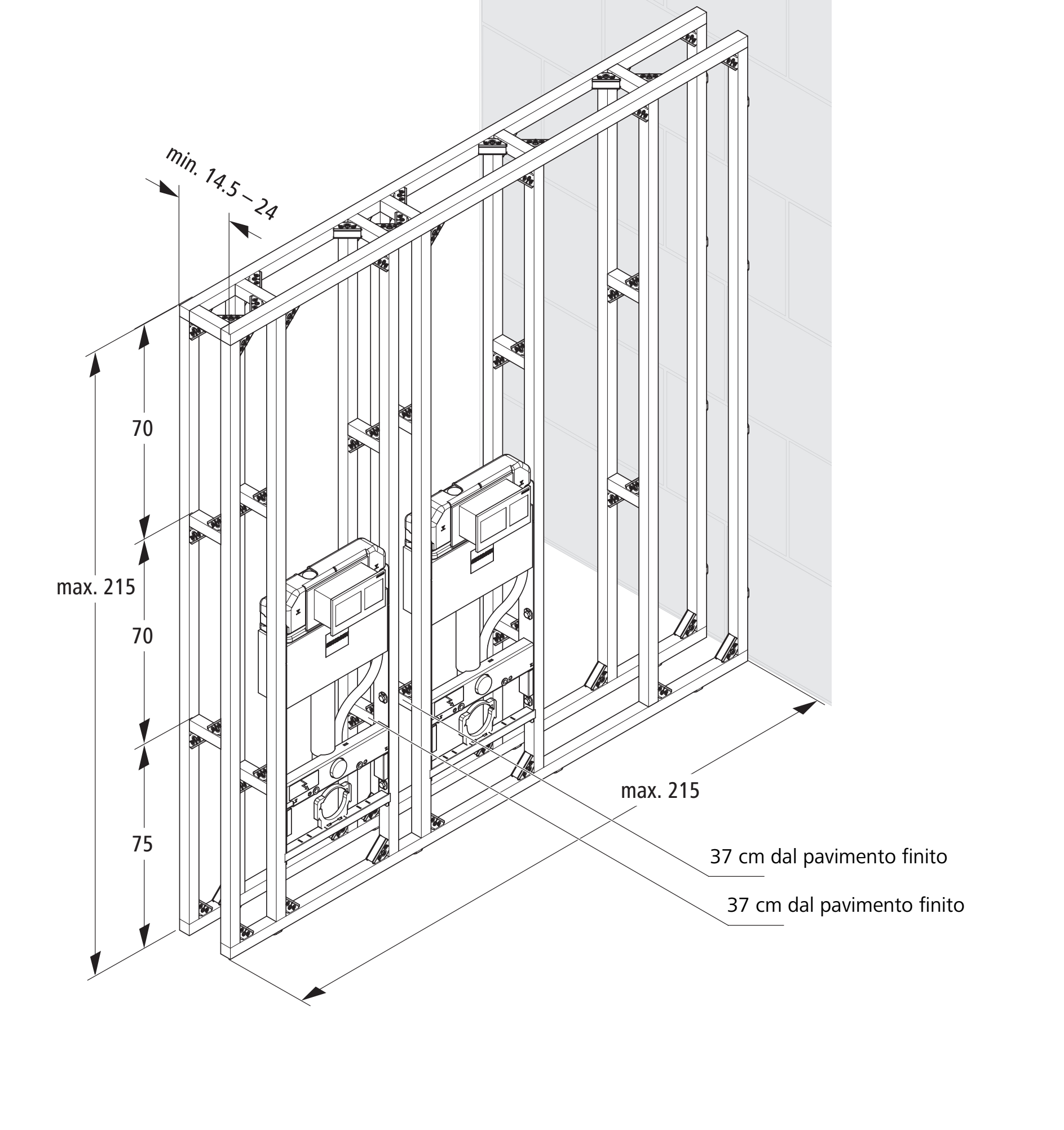

Struttura parete a Ti

Per il collegamento di una parete a Ti a una parete battente devono essere rispettate le seguenti misure:

Sporgenza sinistra e destra della parete battente

max. 150 cm

Profondità della parete a Ti

min. 14.5 cm

In linea di principio, le due pareti devono essere collegate l’una all’altra in tre punti:

  • Sul pavimento

  • Al centro

  • In alto

Per il collegamento esistono quattro possibilità:

  1. tramite collegamento Optivis-Tec 71041 e binario aggiuntivo

  2. tramite collegamento parallelo Optivis-Tec 71043.21

  3. tramite supporto murale Optivis-Tec 71047

  4. tramite vite autofilettante da lamiera Optivis 72009

Le possibilità di collegamento sono elencate partendo da quella più auspicabile, 👉 Possibilità di collegamento parete a Ti.

1

2

3

4

Collegamento Optivis-Tec e binario aggiuntivo

Collegamento parallelo Optivis-Tec

Supporto murale Optivis-Tec

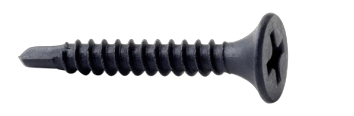

Vite autofilettante da lamiera Optivis

Possibilità di collegamento parete a Ti

Compra ora

5.1.2.6 Falda del tetto
Misure di montaggio per falda del tetto, fissaggio con raccordo e giunto

* max. 150 cm dal bordo superiore del pavimento finito quando non viene installato un modulo WC

Valgono le seguenti distanze tra le viti:

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 20 cm

Distanza tra due punti di fissaggio:

max. 90 cm

5.1.2.7 Installazione ad angolo
Misure di montaggio per installazione ad angolo.

Valgono le seguenti distanze tra le viti:

Distanza dall’estremità del binario fino al primo punto di fissaggio:

max. 10 cm

Distanza tra due punti di fissaggio:

max. 60 cm

L’installazione ad angolo può essere eseguita esclusivamente con Optivis-Tec-Modulo WC 71200. I moduli WC di altri produttori non sono idonei.

Compra ora

5.1.3 Prefabbricazione

5.1.3.1 Preparete
info-icon

Durante il trasporto delle strutture prefabbricate accertarsi che il carico sia fissato correttamente, stabile e protetto dalle intemperie.

info-icon

Tutti i punti di fissaggio al corpo murale devono essere provvisti di elemento insonorizzante Optivis-Tec- 71049.

Misure di montaggio per preparete a mezza altezza.

Sono necessari un punto di fissaggio in alto e uno in basso, sia a sinistra sia a destra del modulo WC.

Compra ora

5.1.3.2 Preparete a tutta altezza con superficie d’appoggio

Per il trasporto e il montaggio nell’edificio occorre spesso suddividere le strutture in due o più blocchi. Per poter prefabbricare le pareti Optivis sono necessari tagli orizzontali e verticali.

info-icon

Durante il trasporto delle strutture prefabbricate accertarsi che il carico sia fissato correttamente, stabile e protetto dalle intemperie.

info-icon

Tutti i punti di fissaggio al corpo murale devono essere provvisti di elemento insonorizzante Optivis-Tec- 71049.

Misure di montaggio per preparete a tutta altezza con superficie d’appoggio.

* max. 150 cm dal bordo superiore del pavimento finito quando non viene installato un modulo WC

Sono necessari un punto di fissaggio in alto e uno in basso, sia a sinistra sia a destra del modulo WC.

Compra ora

5.2 Taglio a misura dei binari

La tagliatrice per binari Optivis-Tec permette di tagliare e forare i binari perfettamente a misura.

Prestare attenzione all’ausilio di misurazione supplementare quando si lavora con la tagliatrice per binari. La distanza dal contrassegno al punto di taglio è di 10 cm.

Ulteriori informazioni sulla tagliatrice per binari sono reperibili nelle istruzioni per l’uso relative alla tagliatrice per binari Optivis-Tec (👉 Istruzioni per l’uso 299.0.243).

Tagliatrice per binari Optivis-Tec con ausili di misurazione.
  1. Determinare le misure dei binari a pavimento e a parete.
  2. Tagliare a misura il binario Optivis-Tec.
info-icon

Per quanto riguarda la lunghezza del binario sussiste un intervallo di tolleranza di 1 cm. In questo modo, la stabilità della struttura non viene compromessa.

Intervallo di tolleranza per il taglio a misura dei binari Optivis-Tec.

Compra ora

5.3 Montaggio dei binari a parete e a pavimento

5.3.1 Montaggio sul posto

5.3.1.1 Fissare i binari al corpo murale
info-icon

Tutti i punti di fissaggio al corpo murale devono essere provvisti di elemento insonorizzante Optivis-Tec- 71049.

Nota

Nota

Elemento insonorizzante danneggiato a causa di un eccessivo serraggio delle viti.

In fase di fissaggio delle viti accertarsi che l’elemento insonorizzante elastico non venga danneggiato o compresso eccessivamente.


Requisiti:

  • Il fondo deve essere piano e pulito.
  • La distanza dall’estremità del binario fino al primo punto di fissaggio non deve superare i 20 cm.
  • La distanza tra due punti di fissaggio non deve superare i 90 cm.
  • Sono necessari un punto di fissaggio in alto e uno in basso, sia a sinistra sia a destra del modulo WC.
  1. Contrassegnare le posizioni per i fori nel corpo murale.
  2. In caso di viti con tassello Optivis 71057: praticare i fori per le dime di montaggio ad angolo e inserire i tasselli.
  3. In caso di viti per calcestruzzo Optivis 71058: praticare i fori per le dime di montaggio ad angolo e soffiare i fori con la pompa a soffietto per fori da trapano Optivis 72026.
  4. Allineare il lato aperto del binario in modo che sia distanziato dal corpo murale.
  5. Inserire le piastre distanziatrici Optivis sotto il punto di fissaggio. Adeguare il numero di piastre distanziatrici all’altezza dell’irregolarità.
  6. Rispettare le distanze di fissaggio di 90 cm o inferiori.
  7. Praticare fori aggiuntivi nel binario utilizzando la tagliatrice per binari se i fori prepunzonati ogni 30 cm sono insufficienti.
  8. Fissare l’elemento insonorizzante al retro del binario.
  9. A tale scopo inserire il colletto dell’elemento insonorizzante sul retro del binario nel foro prepunzonato.
  10. Applicare l’elemento insonorizzante sul lato interno del binario.
  11. Fissare l’elemento insonorizzante al binario utilizzando una vite.
  12. Ancorare i binari direttamente alla parete o al pavimento utilizzando il materiale di fissaggio fornito in dotazione.

Compra ora

5.3.2 Prefabbricazione

5.3.2.1 Fissare i binari al corpo murale utilizzando dime di montaggio ad angolo

Gli elementi Optivis prefabbricati vanno montati utilizzando i supporti murali Optivis 71047.

info-icon

Tutti i punti di fissaggio al corpo murale devono essere provvisti di elemento insonorizzante Optivis-Tec- 71049.

Nota

Nota

Elemento insonorizzante danneggiato a causa di un eccessivo serraggio delle viti.

In fase di fissaggio delle viti accertarsi che l’elemento insonorizzante elastico non venga danneggiato o compresso eccessivamente.


Requisiti:

  • Il fondo deve essere piano e pulito.
  • La distanza dall’estremità del binario fino al primo punto di fissaggio non deve superare i 20 cm.
  • La distanza tra due punti di fissaggio non deve superare i 90 cm.
  • Sono necessari un punto di fissaggio in alto e uno in basso, sia a sinistra sia a destra del modulo WC.
  1. Contrassegnare le posizioni per i fori nel corpo murale.
  2. In caso di viti con tassello Optivis 71057: praticare i fori per le dime di montaggio ad angolo e inserire i tasselli.
  3. In caso di viti per calcestruzzo Optivis 71058: praticare i fori per le dime di montaggio ad angolo e soffiare i fori con la pompa a soffietto per fori da trapano Optivis 72026.
  4. Allineare la preparete.
  5. Applicare gli elementi insonorizzanti sotto le viti e sotto le dime di montaggio ad angolo.
  6. Fissare i binari al pavimento utilizzando dime di montaggio ad angolo.
  7. Allineare il binario a pavimento.
  8. Fissare i binari alla parete utilizzando dime di montaggio ad angolo.
  9. Allineare i binari.
  10. In presenza di piccole irregolarità nelle pareti o nelle pavimentazioni inserire le piastre distanziatrici Optivis 71055 sotto il punto di fissaggio. Adeguare il numero di piastre distanziatrici all’altezza dell’irregolarità.
  11. Rispettare le distanze di fissaggio di 90 cm o inferiori.
  12. Praticare fori aggiuntivi nel binario utilizzando la tagliatrice per binari se i fori prepunzonati ogni 30 cm sono insufficienti.
  13. Ancorare i binari direttamente alla parete o al pavimento utilizzando il materiale di fissaggio fornito in dotazione.
  14. Collegare i due binari orizzontali delle pareti premurali prefabbricate con viti autofilettanti ogni 20 cm.
  15. Collegare i binari orizzontali delle pareti divisorie prefabbricate con viti autofilettanti ogni 30 cm.

Compra ora

5.4 Montaggio del raccordo

info-icon

Gli elementi di bloccaggio gialli vengono montati precedentemente in fabbrica sui lati corti del connettore. Gli elementi di bloccaggio evitano che il binario venga compresso nel punto di fissaggio e deformato durante il serraggio della vite.

Osservare le seguenti indicazioni prima e durante il montaggio:

  • Durante il serraggio delle viti per il fissaggio dei connettori non superare la coppia di serraggio massima di 10 Nm.

  • Verificare che il binario anteriore sia allineato correttamente.

  • Allineare i binari che in seguito accoglieranno un modulo con il lato aperto rivolto l’uno verso l’altro.

  • Utilizzare gli elementi di bloccaggio solo sui lati aperti dei binari.

  • Montare il lato lungo del connettore solo sui collegamenti tra due binari con un angolo diverso da 90°.

  • Rispettare il numero minimo di connettori per le diverse varianti di montaggio.

5.4.1 Montaggio del raccordo sul lato aperto del binario

Variante di montaggio 1: Montare il raccordo con un lato corto sul lato aperto del binario.

  1. Applicare il raccordo con l’elemento di bloccaggio sul lato aperto del binario e innestarlo in modo da udire lo scatto.
  2. Spostare il raccordo sul binario fino alla posizione desiderata.
  3. Serrare la vite di fissaggio utilizzando una chiave a esagono incassato.

Variante di montaggio 2: Montare il raccordo con il lato lungo sul lato aperto del binario:

  1. Spostare l’elementi di bloccaggio dal lato corto al lato lungo.
  2. Applicare sul lato aperto del binario il raccordo con l’elemento di bloccaggio sul lato lungo e innestarlo in modo da udire lo scatto.
  3. Spostare il raccordo sul binario fino alla posizione desiderata.
  4. Serrare la vite di fissaggio utilizzando una chiave a esagono incassato.

5.4.2 Montaggio del raccordo sul lato chiuso del binario

Variante di montaggio 1: Montare il raccordo con un lato corto sul lato chiuso del binario.

  1. Rimuovere e smaltire l’elementi di bloccaggio.
  2. Applicare il raccordo sul lato chiuso del binario e innestarlo in modo da udire lo scatto.
  3. Spostare il raccordo sul binario fino alla posizione desiderata.
  4. Serrare la vite di fissaggio utilizzando una chiave a esagono incassato.

Variante di montaggio 2: Montare il raccordo con il lato lungo sul lato chiuso del binario.

Requisiti:

  • Sul lato lungo del raccordo non vi sono elementi di bloccaggio.
  1. Applicare il raccordo sul lato chiuso del binario e innestarlo in modo da udire lo scatto.
  2. Spostare il raccordo sul binario fino alla posizione desiderata.
  3. Serrare la vite di fissaggio utilizzando una chiave a esagono incassato.

5.4.3 Collegamento del raccordo al giunto Optivis-Tec

Il giunto permette di realizzare collegamenti con un angolo diverso da 90°.

  1. Avvitare il giunto con le filettature a ciascun raccordo.
  2. Applicare sul binario un raccordo con il lato lungo.
  3. Applicare il secondo raccordo sull’altro binario. Il binario può essere ancora libero o già fissato.
  4. Spostare i raccordi sui binari fino alla posizione desiderata.
  5. Serrare le viti di fissaggio sui raccordi utilizzando una chiave a esagono incassato.

Compra ora

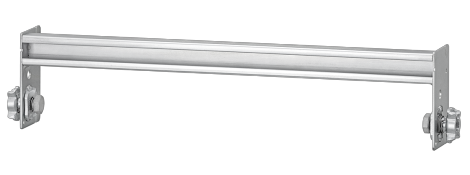

5.4.4 Montaggio del collegamento con isolamento acustico Optivis-Tec (parete divisoria appartamento)

Nelle pareti divisorie con requisiti di isolamento acustico, la Nussbaum raccomanda di unire i binari Optivis-Tec e il collegamento con isolamento acustico Optivis-Tec 71042.

Compra ora

5.4.4.1 Misure di montaggio

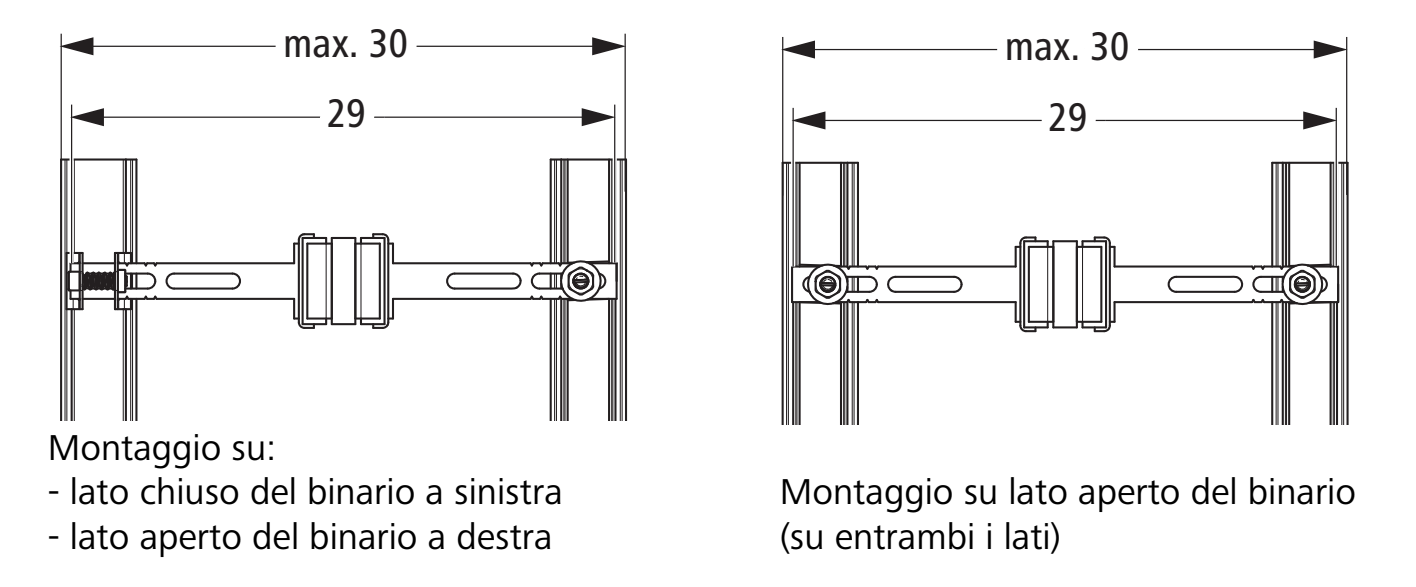

Misure di montaggio per distanza tra i binari < 30 cm

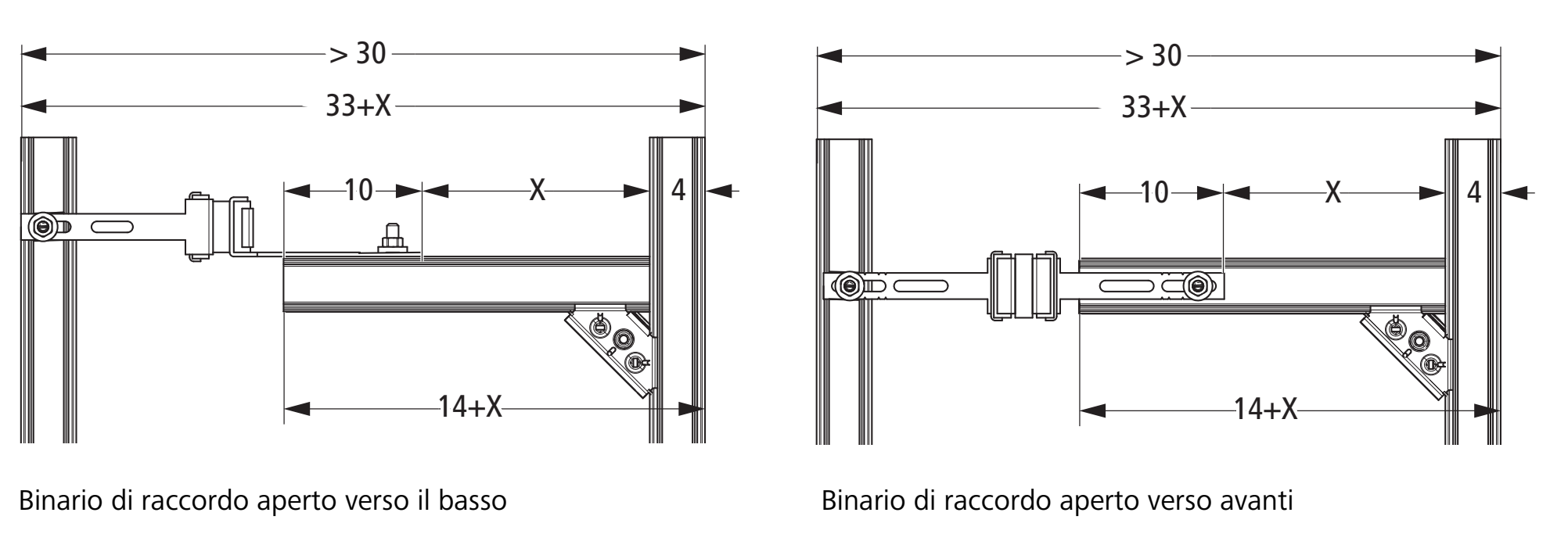

Misure di montaggio per distanza tra i binari > 30 cm
5.4.4.2 Montaggio del collegamento con isolamento acustico Optivis-Tec sul lato aperto del binario

Accessori necessari:

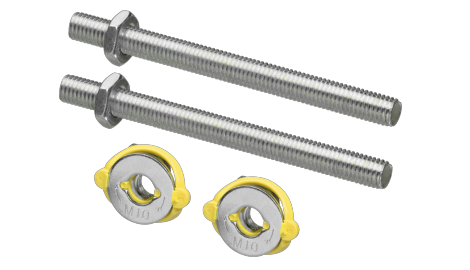

  1. Inserire il set di ancoraggio nell’apertura dei binari.
  2. Ruotare il set di ancoraggio di 90° con l’ausilio di un cacciavite a taglio.
  3. Far scorrere il collegamento con isolamento acustico sulla barra filettata del set di ancoraggio e bloccarlo con la ranella e il dado esagonale.
  4. Ripetere l’operazione sull’altro lato del collegamento con isolamento acustico.
  5. In presenza di una profondità di montaggio inferiore a 30 cm accorciare la linguetta del collegamento con isolamento acustico per mezzo di un seghetto per metallo.
  • Il collegamento con isolamento acustico è montato.

Compra ora

5.4.4.3 Montaggio del collegamento con isolamento acustico Optivis-Tec sul lato chiuso del binario

Accessori necessari:

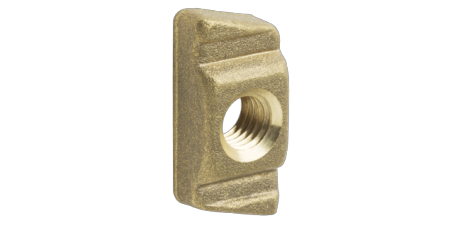

  • Morsetto 71043.30 per il lato chiuso dei binari Optivis-Tec.

  1. Far scorrere il morsetto sull’estremità del collegamento con isolamento acustico.
  2. Utilizzando la chiave inbus Optivis-Tec (mis. 5) montare il collegamento con isolamento acustico sul lato chiuso del binario Optivis-Tec 71040.
  3. In presenza di una profondità di montaggio inferiore a 30 cm accorciare la linguetta del collegamento con isolamento acustico per mezzo di un seghetto per metallo.
  • Il collegamento con isolamento acustico è montato.

Compra ora

5.4.4.4 Montaggio del collegamento con isolamento acustico Optivis-Tec con parete divisoria >30 cm

Accessori necessari:

Variante di montaggio 1:

  1. Tagliare il binario di raccordo alla misura necessaria.
  2. Fissare il binario di raccordo al binario della parete divisoria per mezzo di un collegamento Optivis-Tec, 👉 Montaggio del raccordo.
  3. Punzonare un foro nel binario di raccordo (Optivis-Tec-Tagliatrice per binari 72020.21).
  4. Ruotare di 90° un’estremità del collegamento con isolamento acustico senza far allentare la vite del collegamento stesso.
  5. Inserire il set di ancoraggio nell’apertura dei binari in modo tale che la filettatura passi attraverso il foro punzonato nel binario.
  6. Ruotare il set di ancoraggio di 90° in modo che rimanga incastrato nella parte superiore del binario.
  7. Fissare il collegamento con isolamento acustico al binario di raccordo per mezzo del set di ancoraggio.
  8. Inserire il secondo set di ancoraggio nell’apertura del binario verticale Optivis-Tec.
  9. Ruotare il set di ancoraggio di 90°.
  10. Per mezzo del set di ancoraggio fissare la seconda estremità del collegamento con isolamento acustico al binario verticale Optivis-Tec.
  • Il collegamento con isolamento acustico è montato.

Variante di montaggio 2:

  1. Tagliare il binario di raccordo alla misura necessaria.
  2. Fissare il binario di raccordo al binario della parete divisoria per mezzo di un collegamento Optivis-Tec, 👉 Montaggio del raccordo.
  3. Punzonare un foro nel binario di raccordo (Optivis-Tec-Tagliatrice per binari 72020.21).
  4. Inserire il set di ancoraggio nell’apertura dei binari in modo tale che la filettatura passi attraverso il foro punzonato nel binario.
  5. Per mezzo del set di ancoraggio fissare un’estremità del collegamento con isolamento acustico al binario di raccordo
  6. Inserire il secondo set di ancoraggio nell’apertura del binario verticale Optivis-Tec.
  7. Ruotare il set di ancoraggio di 90°.
  8. Per mezzo del set di ancoraggio fissare la seconda estremità del collegamento con isolamento acustico al binario verticale Optivis-Tec.
  • Il collegamento con isolamento acustico è montato.

Compra ora

5.5 Fissaggio del binario in strutture indipendenti

Regole di montaggio:

  • Montare i binari fissandoli al pavimento.

  • Stabilizzare i binari con almeno due connettori.

Fissare il binario a pavimento.

  1. Fissare al pavimento tutti i binari a pavimento utilizzando il materiale di fissaggio fornito in dotazione. Fissare anche i binari corti utilizzando almeno due viti.
  2. Stabilizzare ciascun angolo dei binari a pavimento con due connettori.
  3. Stabilizzare ciascun angolo superiore e indipendente con tre connettori.
info-icon

In caso di montaggio su pavimento grezzo, prima della posa della pavimentazione è possibile aumentare la stabilità della parete indipendente montando, come sicurezza antiribaltamento, un binario a pavimento che sporga di 50 cm a sinistra e a destra rispetto alla profondità della parete.

Struttura con binario più lungo come sicurezza antiribaltamento.

5.6 Montaggio dei moduli

  1. Inserire il set di ancoraggio nell’apertura del modulo.
  2. Premere sul set di ancoraggio fino a percepire uno scatto.
  3. Regolare l’altezza dei binari.
  4. Fissare il set di ancoraggio. Procedere senza superare la coppia di serraggio massima di 25 Nm.
  5. Piegare le linguette prepunzonate dei binari lateralmente a ca. 90° per stabilizzare il binario nella sua posizione.
  6. Piegare lateralmente le linguette prepunzonate del supporto.
  7. Regolare l’altezza del modulo secondo le indicazioni del produttore delle ceramiche. Accertarsi che la sporgenza dei supporti rispetto ai binari non superi 1.5 mm.

Compra ora

5.6.1 Accorciamento del modulo WC

Il modulo WC Optivis-Tec è regolabile a quattro livelli di altezza. Può essere accorciato di 25/50/60 o 140 mm.

Devono essere accorciati anche il tubo curvato di lavaggio e il tubo vuoto.

Le istruzioni di montaggio relative al modulo WC Optivis-Tec 71200 sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 261.0.076.

Compra ora

5.6.2 Montaggio del modulo WC

info-icon
  • I due binari verticali Optivis-Tec che racchiudono il modulo devono essere aperti in direzione del modulo.

  • Montare il binario Optivis-Tec sinistro solo dopo avere applicato il modulo WC sul binario destro.

  1. Utilizzando i set di ancoraggio forniti in dotazione fissare il modulo sul binario Optivis-Tec aperto inserendo il set di ancoraggio nell’apertura del modulo.
  2. Premere sul set di ancoraggio fino a percepire uno scatto, quindi ruotarlo di 90° in senso orario.
  3. Applicare il binario Optivis-Tec sinistro e fissarvi il modulo WC utilizzando i set di ancoraggio nella stessa sequenza adottata per il binario destro.
  4. Allineare il modulo WC.
  5. Fissare i set di ancoraggio inferiori. Procedere senza superare la coppia di serraggio massima di 25 Nm.
  6. Allineare il modulo WC.
  7. Fissare i set di ancoraggio superiori. Procedere senza superare la coppia di serraggio massima di 25 Nm.

Le istruzioni di montaggio relative al modulo WC Optivis-Tec 71200 sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 261.0.076.

Compra ora

5.6.3 Montaggio del modulo orinatoio

  1. Utilizzando i set di ancoraggio forniti in dotazione fissare il modulo sulla dima di montaggio aperta inserendo il set di ancoraggio nell’apertura del modulo.
  2. Premere sul set di ancoraggio fino a percepire uno scatto.
  3. Allineare il modulo orinatoio.
  4. Fissare i set di ancoraggio. Procedere senza superare la coppia di serraggio massima di 25 Nm.

Le presenti istruzioni di montaggio sono un estratto delle istruzioni di montaggio relative al modulo orinatoio Optivis-Tec 71210. Le istruzioni di montaggio sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 261.0.077.

Compra ora

5.7 Montaggio del pannello multistrato in legno Optivis-Tec

In presenza di carichi pesanti sulla mensola – ad esempio sistemi di appiglio e di sostegno, armadietti a parete o scaldacqua – la struttura premurale è soggetta all’azione di forze maggiori. Tali forze devono essere contrastate con elementi di fissaggio supplementari come, ad esempio, pannelli in legno.

I pannelli multistrato in legno Optivis-Tec sono indicati per sopportare carichi sia leggeri che pesanti. In fase di montaggio vengono applicati dei sostegni aggiuntivi per stabilizzare la struttura per carichi pesanti.

Struttura premurale Optivis con pannelli multistrato in legno.

Carichi leggeri

  • Portasalviette

  • Asta per teli doccia

  • Ripiano in vetro

Carichi pesanti

  • Mobile da bagno

  • Sedile ribaltabile da doccia

  • Maniglia di sostegno e appiglio

Compra ora

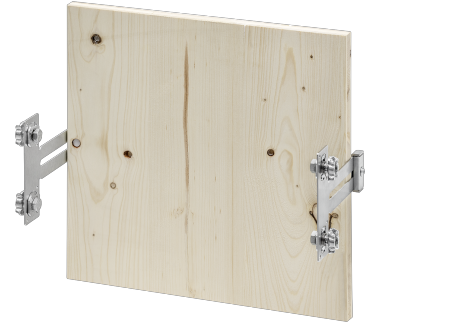

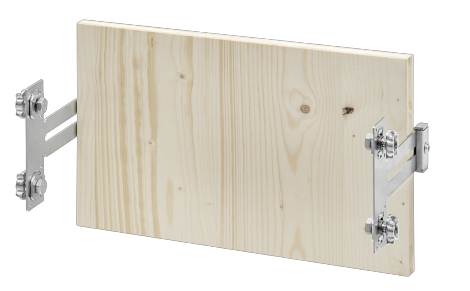

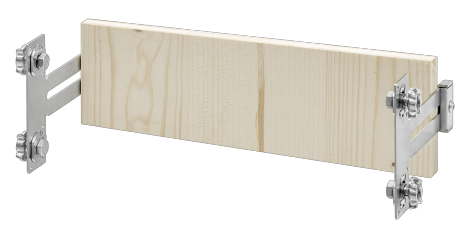

5.7.1 Montare il pannello in legno per carichi leggeri

5.7.1.1 Montare il pannello in legno all’interno dei binari
  1. Inserire le scanalature sui due lati del pannello in legno nelle aperture dei binari.
  2. Bloccarlo su ciascun lato con due viti autofilettanti in modo che non scivoli.
  3. Fissare i pannelli in cartongesso al pannello in legno utilizzando viti autofilettanti.

Compra ora

5.7.1.2 Montare il pannello in legno all’esterno dei binari
  1. Appoggiare il pannello in legno a filo dei lati chiusi dei binari e fissarlo con viti autofilettanti distanziate di 10 cm.
  2. Fissare i pannelli in cartongesso al pannello in legno utilizzando viti autofilettanti.

Compra ora

5.7.2 Montare il pannello in legno per carichi pesanti

  1. Inserire le scanalature del pannello in legno sui due lati nelle aperture dei binari.
  2. Per i carichi pesanti stabilizzare il legno con un binario aggiuntivo in alto e in basso.
  3. Fissare i pannelli in cartongesso al pannello in legno utilizzando viti autofilettanti.
  4. Fissare gli oggetti di arredamento per mezzo di viti idonee. Osservare le avvertenze per il montaggio fornite dal produttore delle viti onde evitare che queste si stacchino.

5.8 Montaggio senza barriere

Optivis offre soluzioni di allestimento della sala da bagno adatte alle persone anziane e senza barriere che soddisfano requisiti specifici in termini di statica e libertà di movimento.

L’utilizzo di sistemi di appiglio e di sostegno per strutture senza barriere determina l’azione di forze maggiori sulla struttura premurale. Per fissarle si utilizzano pannelli multistrato in legno Optivis-Tec.

Il fissaggio delle impugnature di sostegno ribaltabili deve resistere a un carico puntuale di almeno 100 kg sull’estremità anteriore delle impugnature.

Carico sulle impugnature di sostegno ribaltabili

In presenza di moduli per WC a parete o lavabo, le impugnature vengono fissate a sinistra e a destra di fianco al modulo.

Per il montaggio senza barriere occorre fissare binari aggiuntivi alla parete.

Compra ora

5.8.1 Montaggio dell’impugnatura di sostegno ribaltabile nella preparete a mezza e a tutta altezza

Requisiti:

  • Il pannello in legno viene montato nel lato interno del binario e fissato con binari aggiuntivi.
  1. Rinforzare la struttura premurale con una guida a parete aggiuntiva a max. 40 cm sotto al pannello in legno.
  2. Applicare i pannelli in cartongesso, fissarli alle guide e anche al pannello in legno utilizzando apposite viti.
  3. Dopo aver piastrellato la parete, fissare l’impugnatura di sostegno ribaltabile al pannello in legno utilizzando apposite viti.

5.9 Rivestimento

Per il rivestimento delle strutture Optivis sono indicati i seguenti pannelli in cartongesso della Nussbaum:

Pannello

Dimensioni

Materiali

Pannello GKBI 18 mm (72036)*

Alt = 2'000 mm

Lar = 625 mm

d = 18 mm

Pannello in cartongesso impregnato a fondo

Pannelli in cartongesso Nussbaum per il rivestimento di strutture Optivis.

* Il pannello GKBI 18 mm soddisfa gli attuali requisiti di protezione antincendio secondo l’AICAA.

I pannelli GKBI 18 mm della Nussbaum sono indicati per rivestire:

  • Installazioni premurali

  • Vani tecnici

  • Pareti divisorie e sistemi di parete

  • Intercapedini

I pannelli in cartongesso possono essere verniciati, tappezzati e piastrellati. Per quanto riguarda la stuccatura dei pannelli in cartongesso si distinguono diversi livelli di qualità (da Q1 a Q4), 👉 Classificazione dei livelli di qualità.

Poiché le strutture Optivis sono autoportanti si possono utilizzare anche altri pannelli in base alla situazione costruttiva, ad esempio in vetro, legno, Fermacell ecc.

info-icon

Il peso totale delle piastrelle, compreso l’adesivo, non può essere superiore a 25 kg/m2. Eventuali soluzioni speciali devono essere concordate con Plantec.

Compra ora

5.9.1 Materiali e utensili

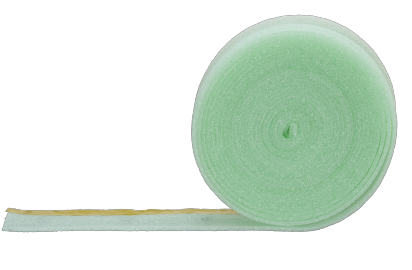

Nastro isolante per Optivis-Tec-Binario (71004)

per separare i pannelli in cartongesso dal corpo murale, per lʼisolamento acustico

  • Autoadesivo

  • Lunghezza: 10 m, larghezza: 80 mm, spessore: 5 mm

Optivis-Vite autofilettante da lamiera (72045)

per fissare pannelli in cartongesso

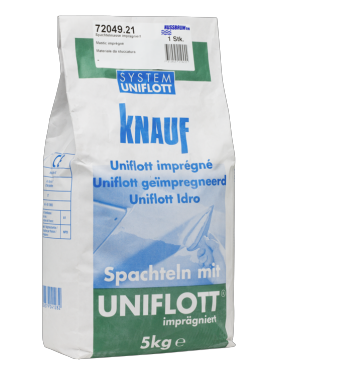

Materiale da stuccatura impregnato (72049)

per stuccare le fughe

Misuratore

per tagliare a misura e forare pannelli in cartongesso

Seghetto alternativo, trapano a sega circolare

per ritagliare le rientranze per i componenti dell’installazione

Avvitatore a batteria

per serrare le viti

Pialla

per smussare i pannelli in cartongesso

Utensili e accessori per il rivestimento

Compra ora

5.9.2 Posa dei pannelli in cartongesso

Istruzioni per la posa del rivestimento orizzontale.

Per il montaggio dei pannelli in cartongesso valgono le regole seguenti:

  • Montare i pannelli in cartongesso sempre utilizzando il nastro isolante 71004.

  • Appoggiare i pannelli in cartongesso al nastro isolante senza esercitare pressione.

  • Posizionare le viti a distanza di ca. 18 cm.

  • Evitare che gli spigoli battenti si incontrino (niente fughe a croce).

  • Chiudere accuratamente gli spigoli posteriori senza stuccarli.

  • Smussare gli spigoli dei pannelli in cartongesso non nascosti per 2/3 dello spessore del pannello con un angolo di ca. 45°. Le fughe a V così formate permettono una facile posa del materiale da stuccatura poiché il materiale non può fuoriuscire verso il retro. Le fughe garantiscono anche un collegamento rigido dei singoli pannelli.

  • Stuccare sempre i bordi degli smussi. In caso di più strati, ciò vale per ciascuno strato.

  • A seconda del trattamento della superficie e della successiva lavorazione della parete rivestita, gli spigoli devono eventualmente essere lavorati da un tecnico in modo tale che il fondo soddisfi le esigenze della struttura della parete scelta.

  1. Applicare il nastro isolante Optivis-Tec (1) attorno al telaio (2) della parete in modo che si sviluppi tra gli spigoli del pannello in gesso (3) e della parete – e che funga da isolamento acustico.
  2. Smussare gli spigoli dei pannelli in cartongesso per 2/3 dello spessore del pannello con un angolo di ca. 45°.
  3. Avvitare i pannelli in cartongesso ai profili orizzontali utilizzando viti autofilettanti.
  4. Stuccare i bordi degli smussi. Osservare le direttive SN EN 13963 per i livelli da Q1 a Q4.

Compra ora

5.9.2.1 Rivestimento con isolamento a insufflaggio (flocculazione)

Istruzioni per la posa:

  • Utilizzare un pannello da 18 mm oppure due pannelli da 12.5 mm.

  • In caso di doppio rivestimento (due pannelli da 12.5 mm) rivestire gli spigoli soprapposti.

  • Stuccare le fughe in entrambi gli strati.

5.9.3 Classificazione dei livelli di qualità

Estratto dal foglio d’istruzioni ASIPG (Associazione svizzera imprenditori pittori e gessatori) n. 85 «Qualità delle superfici dei sistemi a pannello chiuso e tolleranze dimensionali nel cartongesso».

Livello di qualità

Requisiti

Idoneità

Q1

  • Riempimento completo delle fughe nei pannelli e chiusura dei punti mancanti

  • Stuccatura delle parti visibili dei mezzi di fissaggio

  • Per i pannelli in gesso per pareti anche: unione degli angoli interni ed esterni nonché dei raccordi, senza profili

  • Per rivestimenti di pareti quali piastrelle, pietre naturali e artificiali

Q2

  • Stuccatura di base Q1

  • Finitura (finish) di tutte le fughe fino a ottenere una transizione continua fino alla superficie del pannello. In questo caso non possono rimanere tracce visibili di lavorazione, sbavature di stuccatura o danneggiamenti alla superficie.

  • Carteggiatura delle aree stuccate (se necessaria)

  • Per rivestimenti murali con finitura media e grezza, ad esempio tappezzeria come la carta da parati ruvida

  • Per verniciature opache e coprenti che vengono applicate a mano

  • Per intonaco di finitura (dimensioni delle particelle > 1 mm)

Q3

  • Stuccatura standard Q2 e stuccatura più ampia delle fughe

  • Rasatura accentuata sulla superficie restante del pannello per chiudere i pori con materiale da stuccatura

  • Carteggiatura delle aree stuccate (se necessaria)

  • Per rivestimenti murali a grana fine

  • Per verniciature opache, non strutturate

  • Per intonaco di finitura (dimensioni delle particelle ≤ 1 mm)

Q4

  • Stuccatura standard Q2 e stuccatura più ampia delle fughe

  • Applicazione e rasatura completa della superficie del pannello con un materiale idoneo allo scopo, con uno spessore dello strato visibile a occhio nudo

  • Per rivestimenti murali lisci o strutturati e brillanti, ad esempio carta da parati a base metallo o vinilica

  • Per velature o verniciature/rivestimenti fino a media brillantezza

  • Per finitura stocco lustro o altre tecniche di rasatura di pregio

Classificazione dei livelli di qualità secondo lʼASIPG (estratto dal foglio d’istruzioni ASIPG n. 85)

Ulteriori informazioni sui livelli di qualità e sulla qualità delle superfici sono riportate nel suddetto foglio d’istruzioni ASIPG.

5.9.4 Classi di sollecitazione da umidità

Le zone umide vengono suddivise in tre classi di sollecitazione.

Classe

Definizione

Esempi

0

Superfici murali esposte a schizzi d’acqua di esigua entità e solo per brevi lassi di tempo.

Pareti in bagni ad abituale uso domestico con vasca da bagno o piatto doccia senza scarico sul fondo.

A01

Superfici murali esposte a schizzi d’acqua di moderata entità e solo per brevi lassi di tempo.

Pareti esposte a schizzi d’acqua in bagni ad abituale uso domestico con scarico sul fondo.

A 1

Superfici murali esposte a ingenti quantità di acqua sanitaria o acqua per pulizie.

Pareti in docce pubbliche nonché in locali commerciali e industriali.

Suddivisione e definizione delle classi di sollecitazione da umidità

info-icon

I pannelli GKBI da 18 mm della Nussbaum (72036.21) corrispondono alla classe di sollecitazione A01 e non sono omologati né per zone destinate a docce pubbliche né per altre zone con classe di sollecitazione A 1.

5.10 Soluzioni di montaggio flessibili

5.10.1 Montaggio senza fissaggio a parete

È possibile montare stabilmente la preparete Optivis anche senza fissarla alla parete.

Regole di montaggio:

  • La preparete Optivis deve essere puntellata contro la parete posteriore.

  • La distanza tra il binario e la parete laterale non può superare i 5 cm.

Montaggio della preparete senza fissaggio a parete.

5.10.2 Montaggio senza fissaggio a pavimento o a soffitto

In caso di inserti speciali nel pavimento o di esecuzioni a soffitto quali tetti in tavelloni o pannelli in fibra di legno non è possibile fissare la preparete al pavimento o al soffitto.

La preparete Optivis può essere montata in modo stabile anche senza fissarla al pavimento/soffitto. Il fissaggio deve essere eseguito su un fondo idoneo ed è necessario osservare alcune regole di montaggio.

Regole di montaggio:

  • La preparete Optivis va fissata alla parete posteriore.

  • La parete posteriore deve essere realizzata come costruzione fissa oppure, in caso di parete in materiale leggero, è necessario utilizzare un profilo a U di rinforzo.

  • La distanza tra le controventature per parete posteriore e il soffitto o il pavimento non deve superare i 10 cm.

  • La profondità della preparete non deve superare i 60 cm.

Montaggio della preparete senza fissaggio a soffitto.

5.10.3 Montaggio in caso di soffitti digradanti

In presenza di un soffitto digradante è necessario accertarsi che la vite possa scorrere nella dima di montaggio ad angolo Optivis-Tec 71045.

La coppia di serraggio massima della vite per permettere lo scorrimento nella dima è ≤ 20 Nm.

Regole di montaggio:

  • Disimballare la dima e montarla senza spostare la vite.

  • Se il raccordo è stato allentato, la coppia di serraggio ottimale per serrarlo nuovamente ammonta a 15 Nm.

Montaggio in caso di soffitti digradanti.

1

Soffitto

6

Vite di scorrimento

2

Pannelli in cartongesso

7

Dima di montaggio ad angolo Optivis-Tec

3

Binario Optivis-Tec

8

Elemento insonorizzante Optivis-Tec

4

Vite autofilettante da lamiera Optivis

a

Area digradante del soffitto

5

Pannello in cartongesso

b

Area di scorrimento

  • Nell’area digradante del soffitto (a) fissare i pannelli in cartongesso (2) nella larghezza del binario (4 cm) tra binario e soffitto. I pannelli in cartongesso fungono da supporto per il rivestimento e permettono la stuccatura del giunto di dilatazione.

5.10.4 Montaggio con interruzione del binario a pavimento

Nelle situazioni di montaggio in cui, ad esempio, una tubatura di scarico si trova all’esterno degli elementi premurali è necessario interrompere il binario a pavimento.

È possibile montare stabilmente la preparete Optivis anche interrompendo il binario a pavimento.

Regole di montaggio variante 1:

  • Il modulo per apparecchi deve essere puntellato contro la parete posteriore.

Puntellatura del modulo contro la parete posteriore in caso di interruzione del binario a pavimento.

Regole di montaggio variante 2:

  • Il modulo per apparecchi deve essere fissato al pavimento separatamente con una dima di montaggio ad angolo.

Fissaggio del modulo con una dima di montaggio ad angolo in caso di interruzione del binario a pavimento

5.10.5 Costruzione di nicchie

Grazie ai binari Optivis-Tec e ai collegamenti Optivis-Tec è possibile realizzare nicchie senza contatto con il corpo murale.

Soluzione speciale a nicchia

5.10.6 Soluzione di montaggio con binari sfalsati

Quando gli apparecchi non si trovano nella stessa fuga ai due lati delle pareti divisorie è necessario prevedere un ulteriore binario per collegare entrambi i lati. Per aumentare la stabilità occorre puntellare entrambi i lati l’uno contro l’altro.

Binario aggiuntivo per collegare entrambi i lati

5.10.7 Accessori per diverse situazioni d’installazione

Per installare elementi come rubinetteria, contatore dell’acqua o carichi pesanti quali scaldacqua, Optivis offre i seguenti supporti e fissaggi:

Fissaggio

Materiale

Impiego/caratteristiche

Optivis-Tec-Porta-rubinetto, regolabile in profondità

71240.21

Legno

Acciaio zincato

  • Per il fissaggio della rubinetteria sotto muro, altezza 11 cm

  • Regolabile in profondità da 4 a 15 cm

Optivis-Tec-Porta-rubinetto, regolabile in profondità

71240.22

Legno

Acciaio zincato

  • Per il fissaggio della rubinetteria sotto muro, altezza 25 cm

  • Regolabile in profondità da 4 a 15 cm

Optivis-Tec-Porta-rubinetto, regolabile in profondità

71240.23

Legno

Acciaio zincato

  • Per il fissaggio della rubinetteria sotto muro, altezza 40 cm

  • Regolabile in profondità da 4 a 15 cm

Optivis-Tec-Dima di fissaggio

71235

Acciaio zincato

Per il fissaggio di carichi pesanti (ad esempio scaldacqua, tubazioni in vani tecnici indipendenti)

Optivis-Piastrina filettata

72001

Ottone

Per il montaggio di barre filettate M6, M8, M12 per braccialetti per tubi adatti per binario Optivis-Tec 71040

Set di fissaggio

72003

Acciaio zincato

  • Per modulo orinatoio Optivis-Tec per il montaggio di braccialetti per tubi adatti per dima di fissaggio Optivis-Tec 71235

  • Composto da due piastre filettate, barre filettate e dadi

Supporti e fissaggi

Compra ora

5.10.8 Fissaggio di barre filettate

Le piastre filettate e le barre filettate (M6, M8, M12) permettono di realizzare punti di fissaggio, ad esempio per lavabo, mobili, braccialetti per tubi ecc.

  1. Inserire la piastra filettata nel binario.
  2. Avvitare la barra filettata alla piastra filettata.
  • Soluzione di fissaggio, ad esempio per lavabo.

Compra ora

5.10.9 Fissaggio di staffe dei tubi

Il raccordo può essere utilizzato anche per fissare staffe dei tubi.

  1. Avvitare la barra filettata M10 alla staffa del tubo.
  2. Fissare la barra filettata M10 al raccordo per mezzo della staffa del tubo.

Compra ora
