Descriptif système - Optivis

5.1 Dimensions du montage

5.1.1 Distances entre les profilés

En règle générale, la distance entre deux profilés se mesure entre les lignes médianes des deux profilés (MM). Pour les profilés verticaux qui délimitent un module WC, la distance se mesure entre côté intérieur de profilé et côté intérieur de profilé.

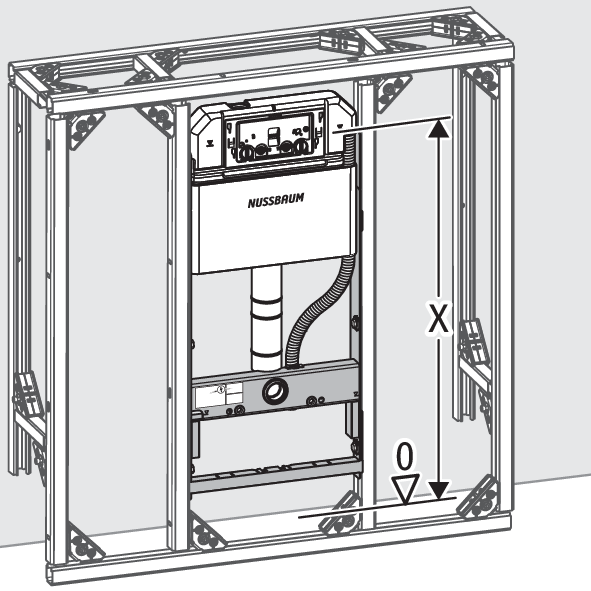

La hauteur est déterminée à partir du bord supérieur du sol fini.

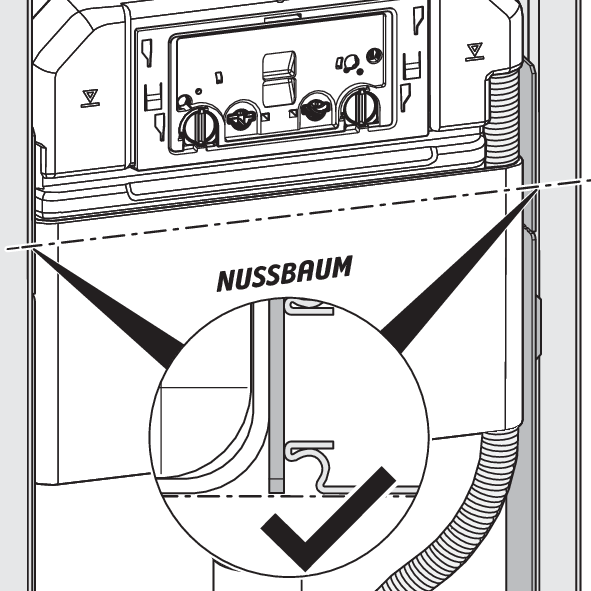

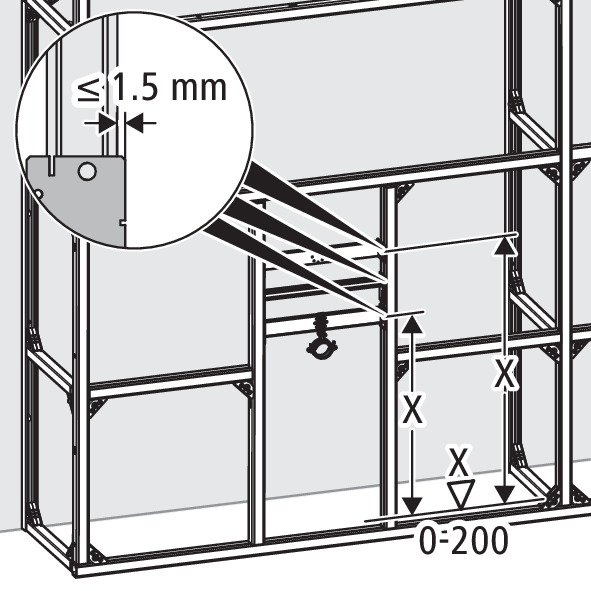

Pour ce qui est des modules de fournisseurs tiers (p. ex. Geberit, Grohe, TECE), la distance entre deux profilés verticaux dépend du réservoir de chasse d’eau et des robinetteries installés par la suite.

• Respecter les instructions de montage du fabricant du produit sanitaire.

5.1.2 Montage sur place

5.1.2.1 Cadre de montage

Distances à respecter entre les vis:

Les points de fixation sont définis sans le module WC. Lorsqu’un module WC est monté, il faut prévoir à gauche et à droite du module un point de fixation en haut et en bas.

Les modules de fournisseurs tiers doivent être montés sur le système de support Optivis pour garantir la protection acoustique et incendie. Pour des informations détaillées à ce sujet, consulter les instructions de montage séparées qui s’y rapportent, 👉 Instructions de montage 261.0.060.

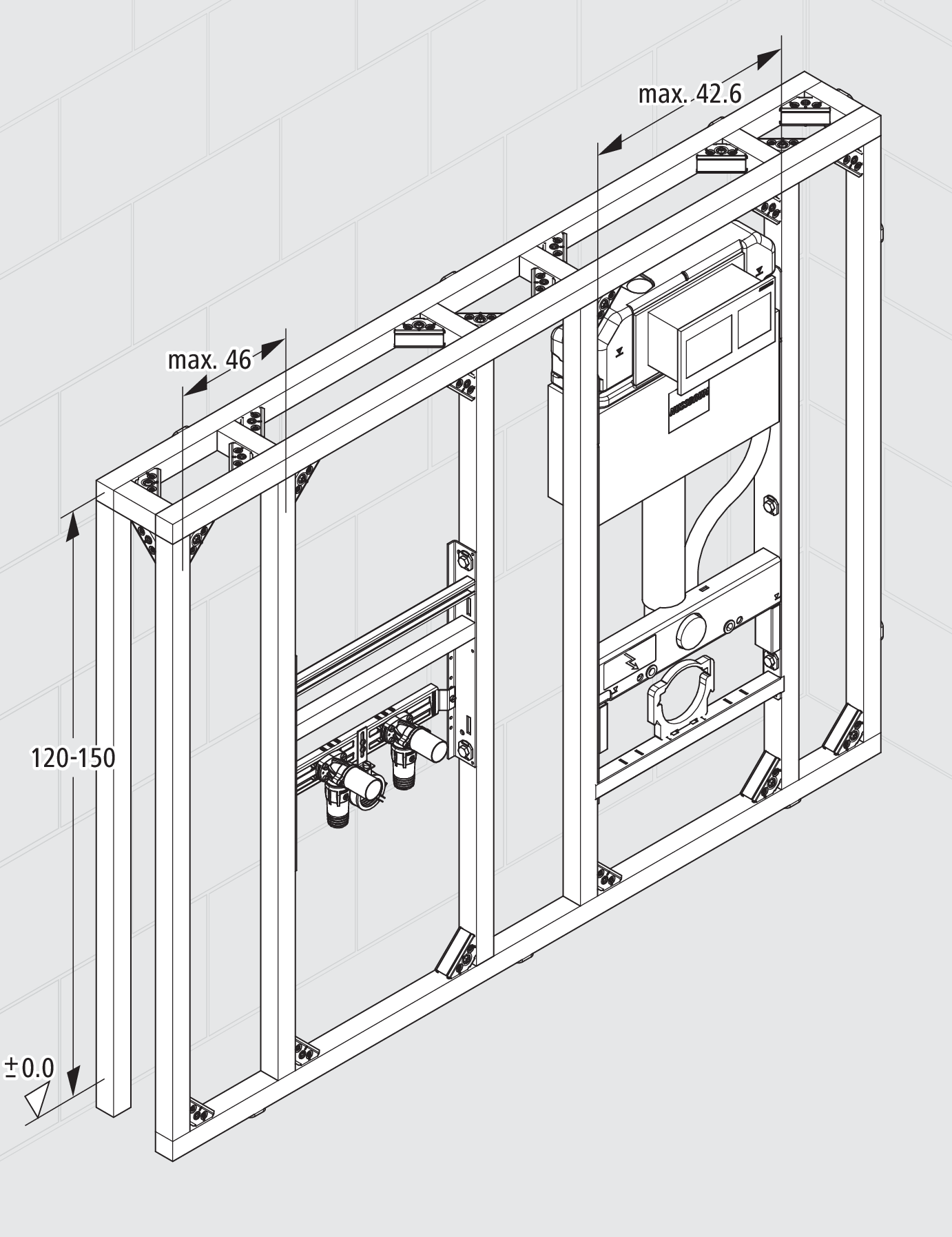

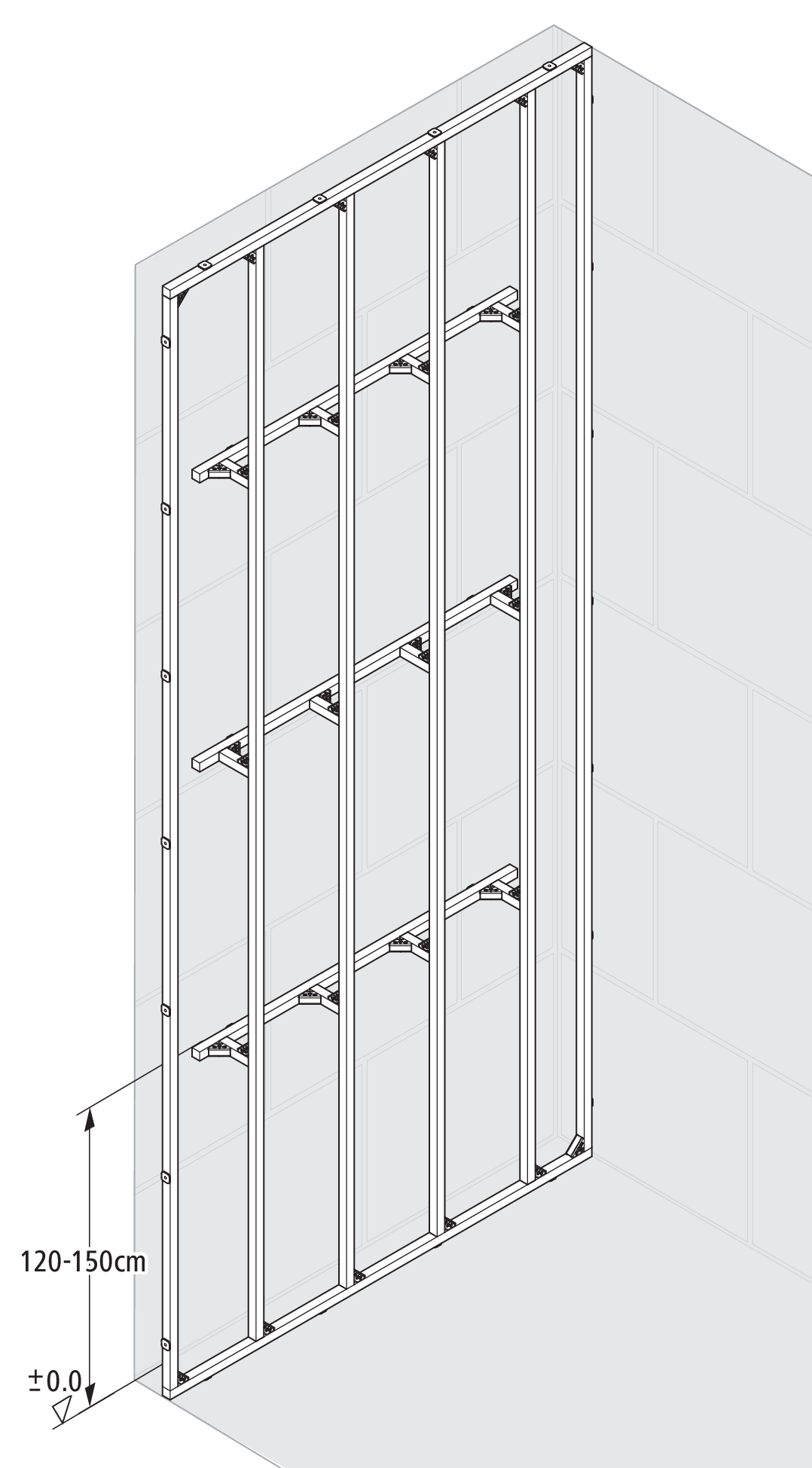

Exigences: Supports montés sur le mur de soutien tous les 120 à 150 cm.

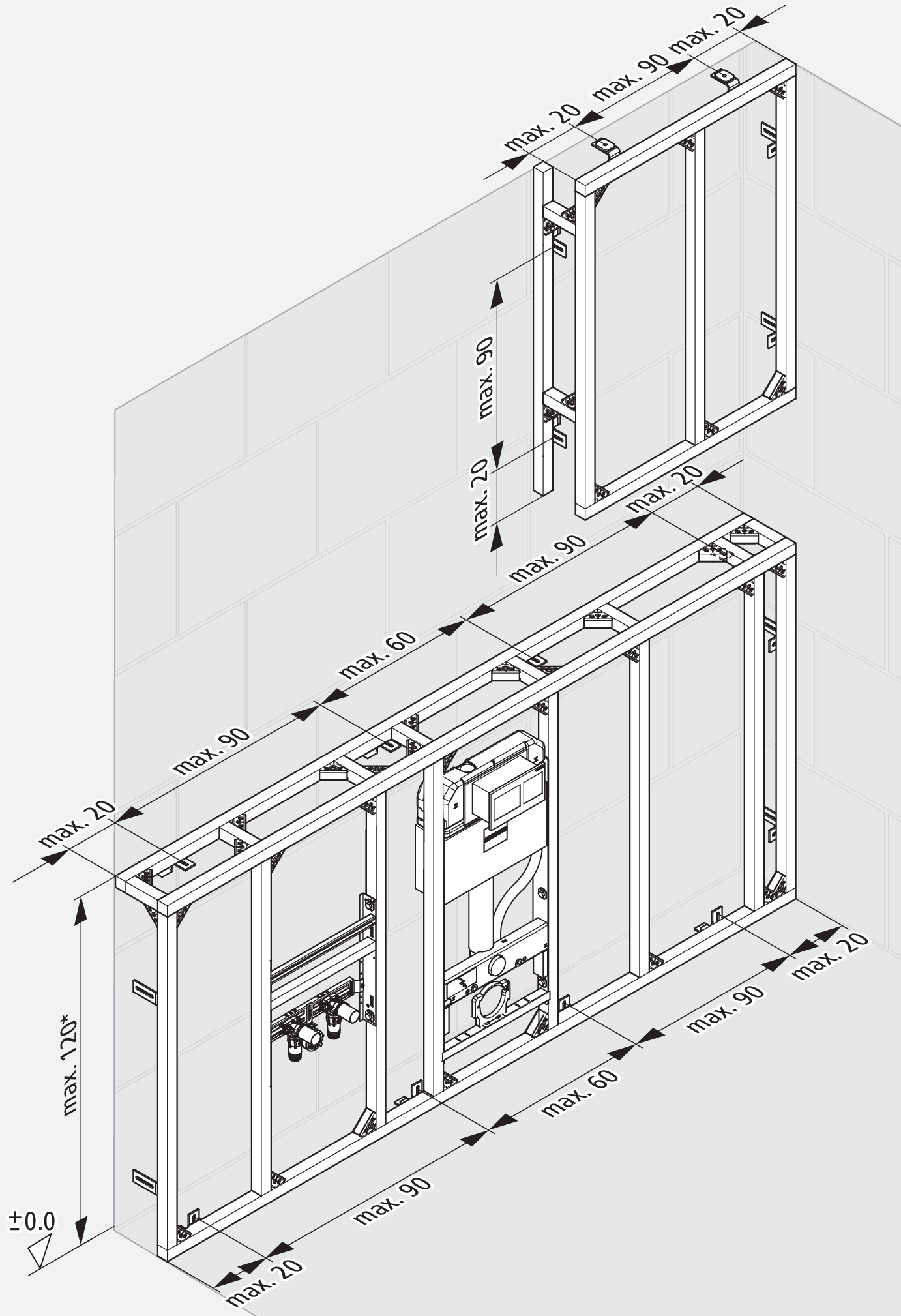

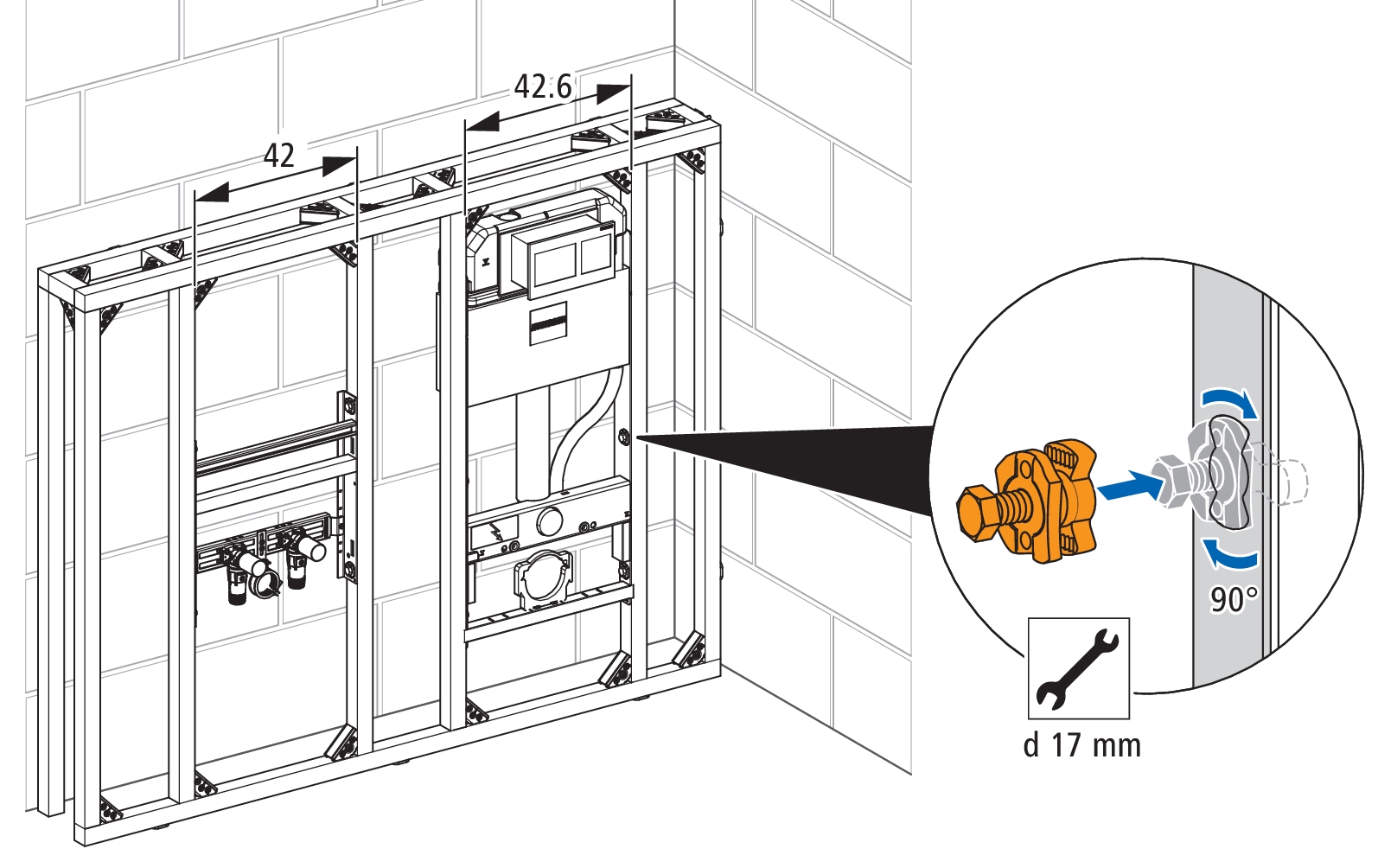

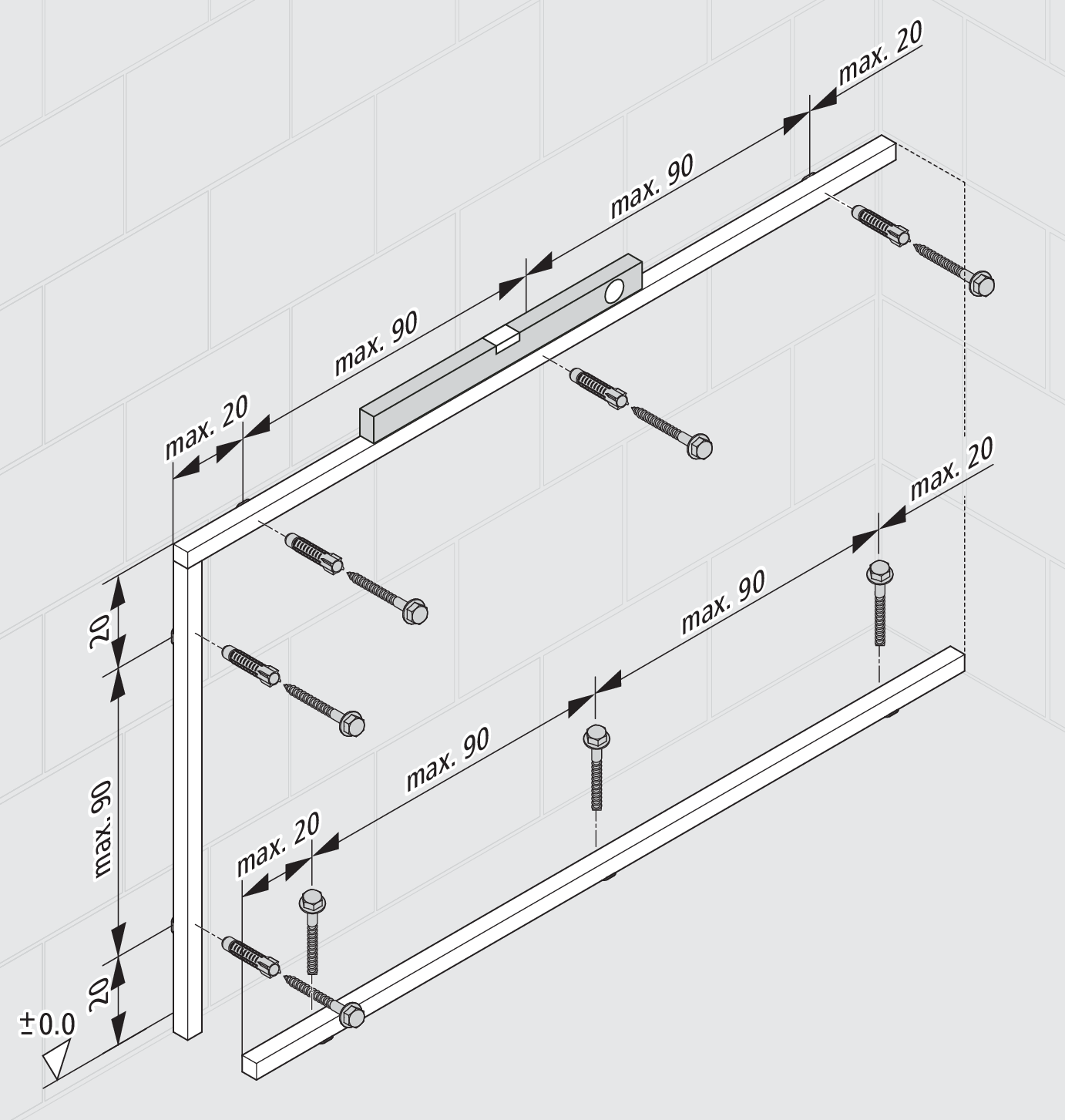

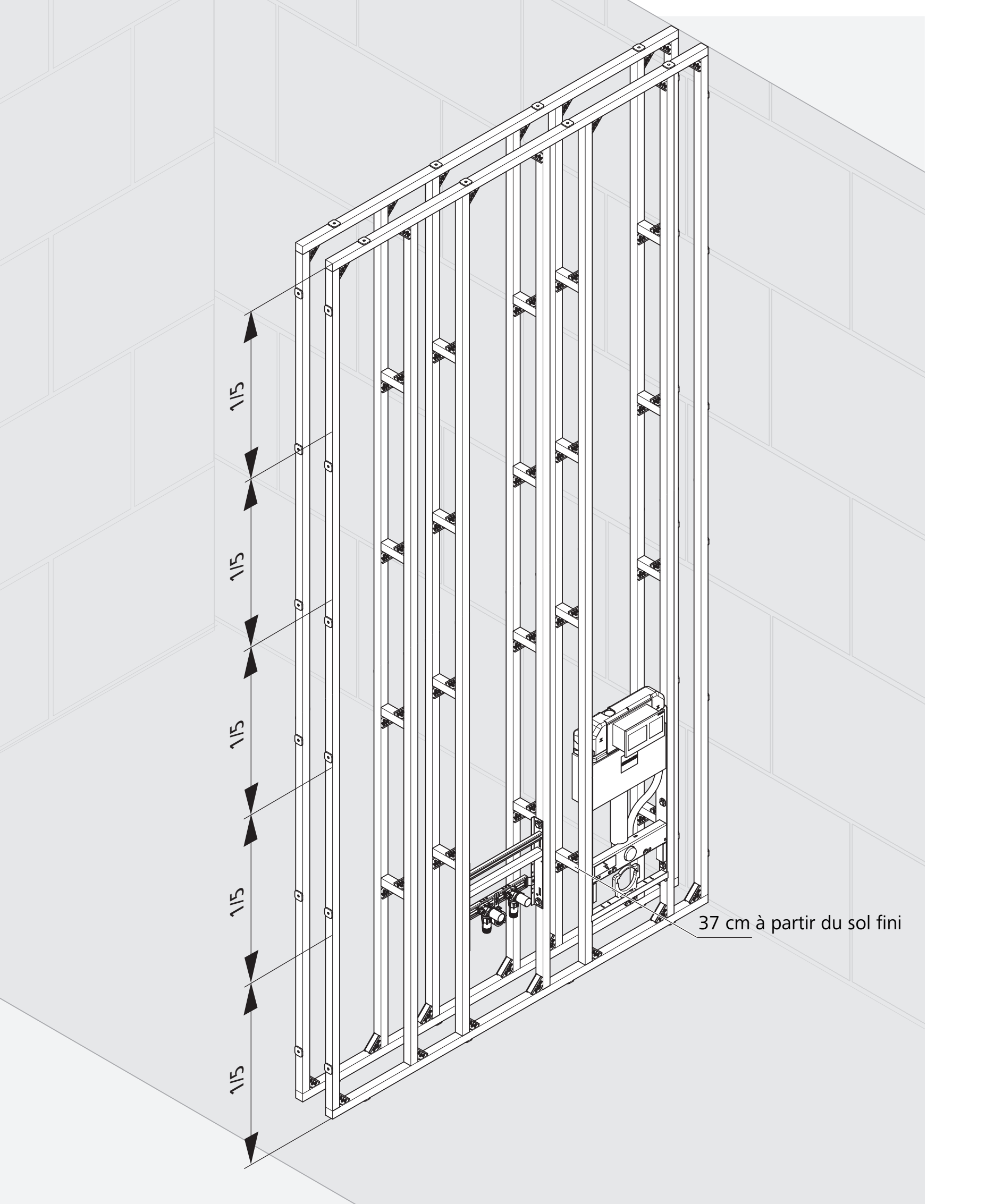

Exemple d’une installation sans WC:

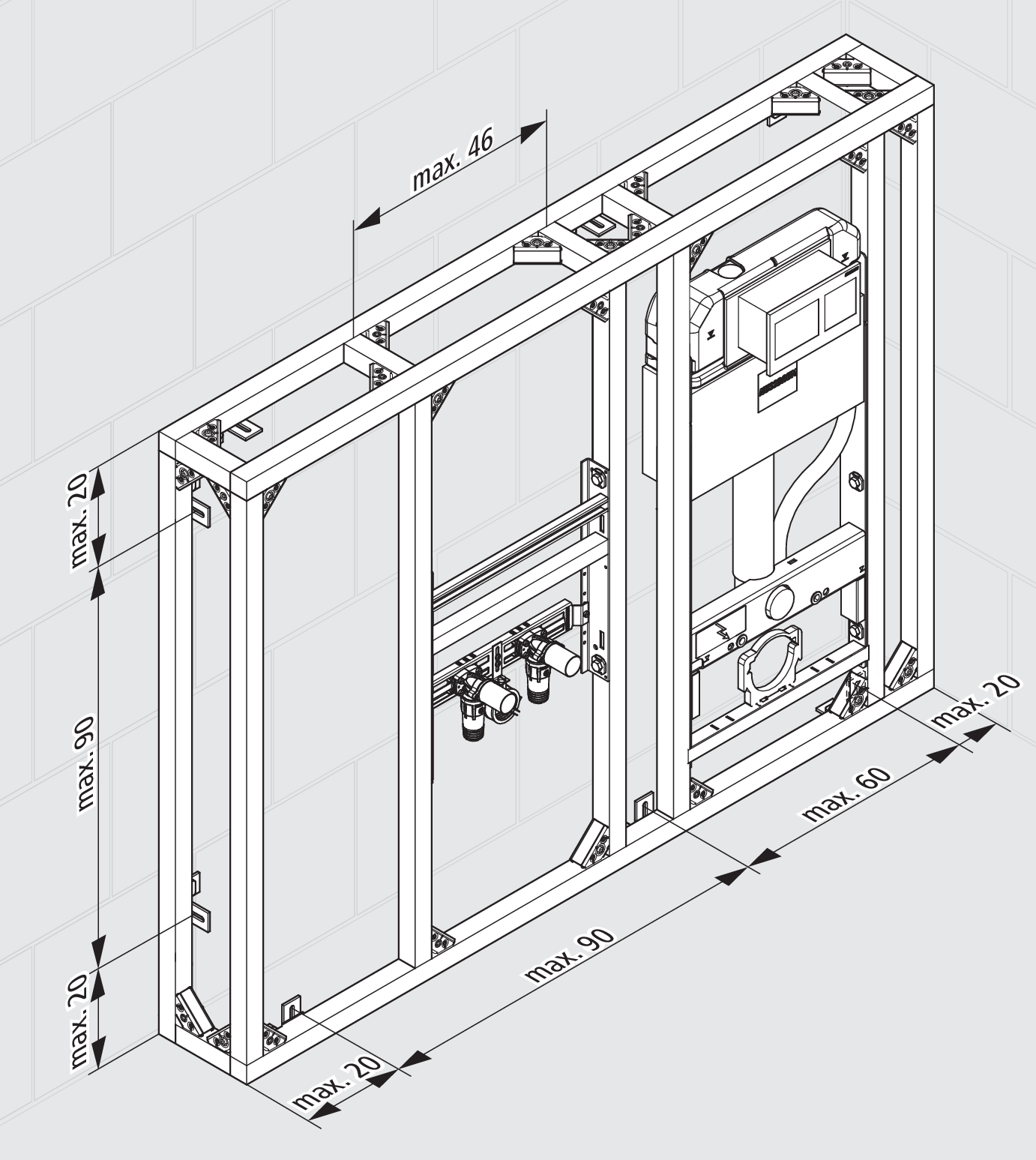

Pour le profilé mural, respecter les distances suivantes entre les vis:

5.1.2.2 Cloison de séparation

Avec le système Optivis, les cloisons de séparation peuvent être montées jusqu’à une hauteur de 500 cm.

Exigences: Supports pour les deux côtés avec des distances définies.

Exemple:

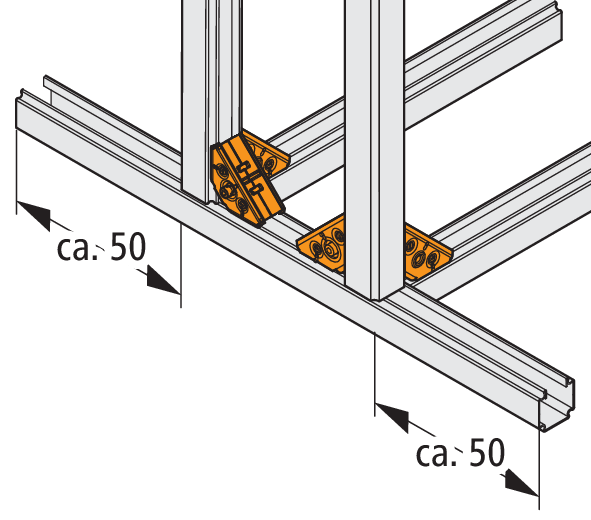

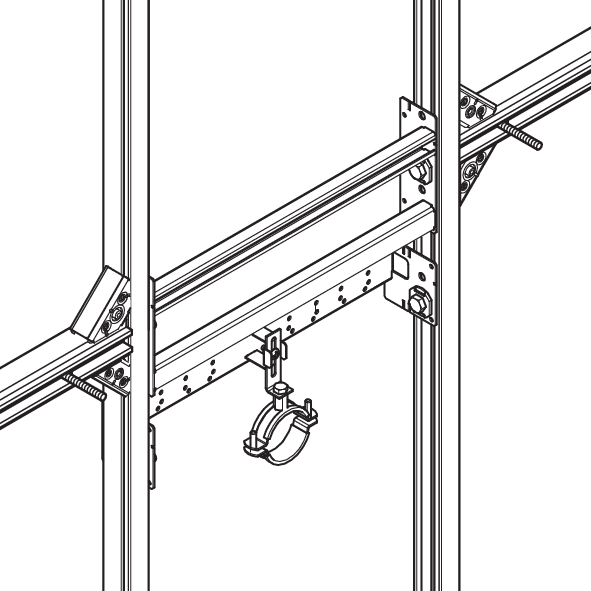

Pour un module de WC, il faut mettre en place à gauche et à droite une liaison horizontale sur une hauteur d’env. 37 cm. La liaison suivante peut être au max. 120 cm plus élevée.

5.1.2.3 Cloison isolée

Distances à respecter entre les vis:

5.1.2.4 Cloison de séparation à hauteur partielle, raccordement sur un côté (demi-paroi)

Les variantes de montage suivantes sont possibles en fonction des divers cadres de montage:

• 24 cm × 215 cm × 215 cm avec parement, les appareils peuvent être disposés librement

• 14.5 cm × 215 cm × 215 cm avec parement, les appareils peuvent être disposés librement

• 10.5 cm × 215 cm × 215 cm avec parement, avec pièces d’assemblage parallèle

• 8 cm × 150 cm × 215 cm avec parement, avec pièces d’assemblage parallèle

Ces variantes de montage conviennent comme parois pare-vue ou parois d’installation, mais pas comme éléments de construction porteurs.

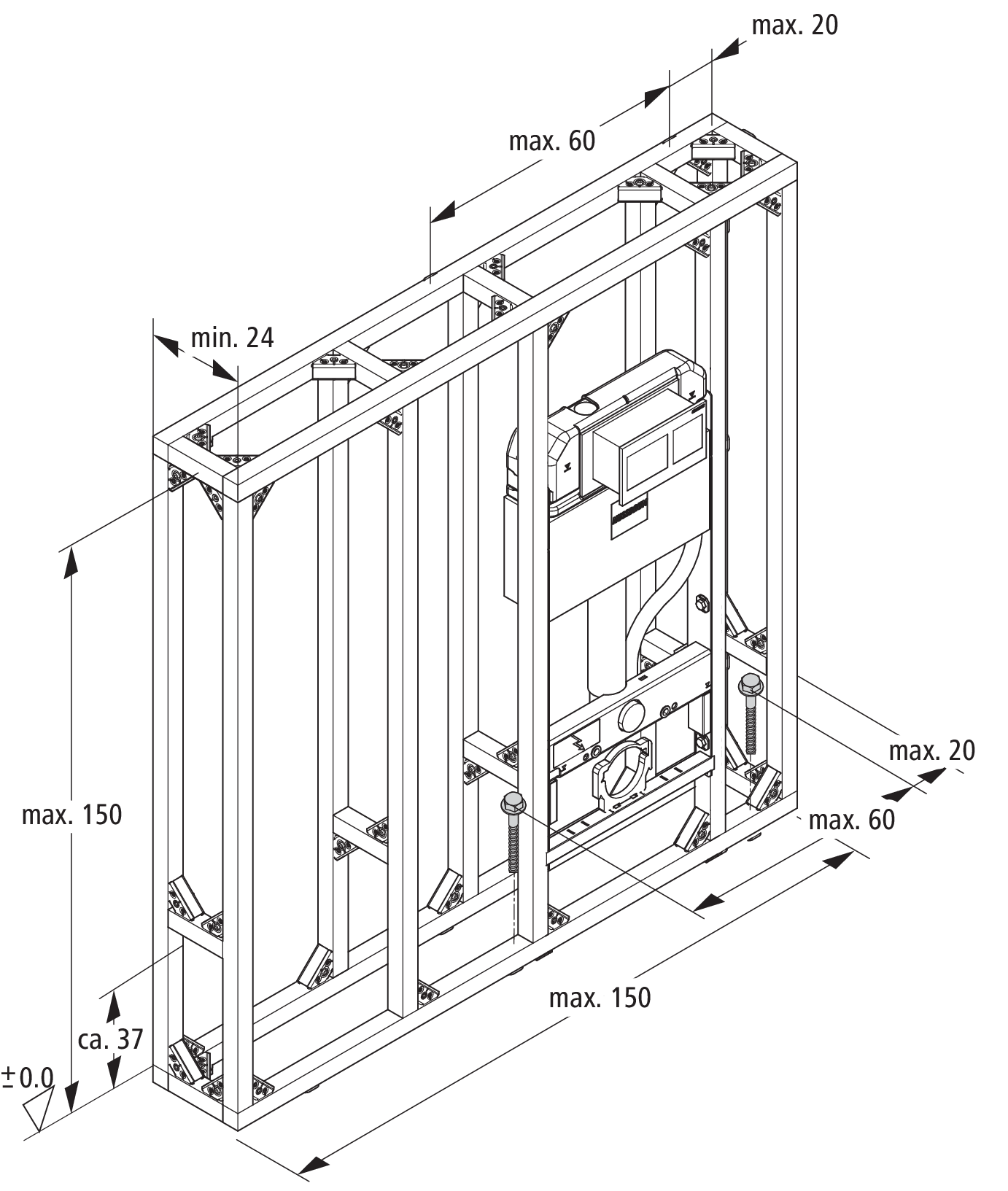

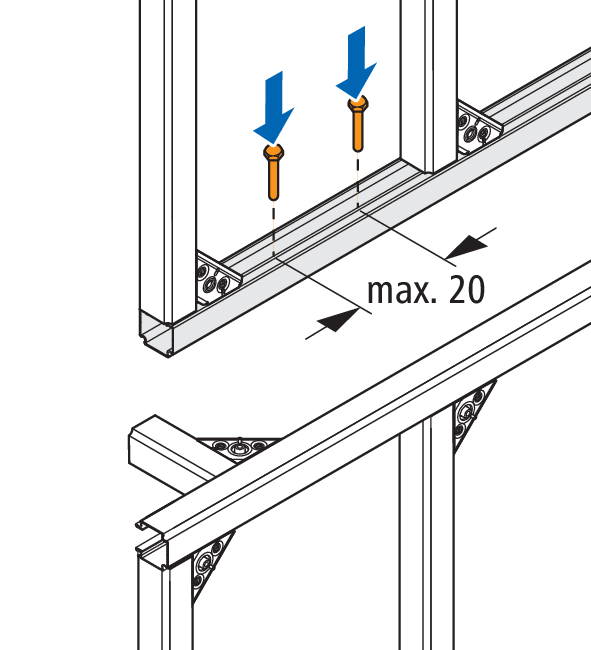

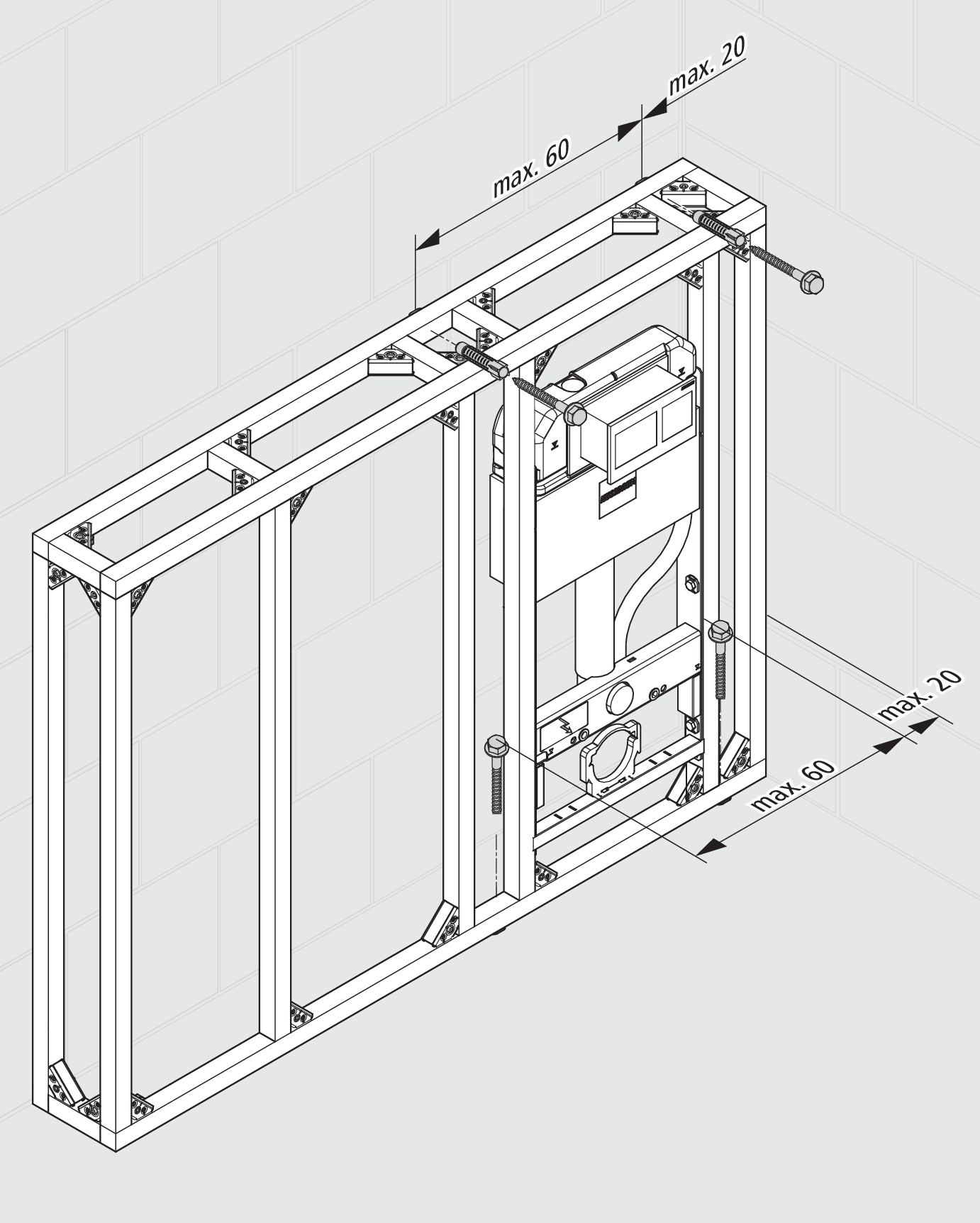

Pour toutes les demis-parois autorisées s’appliquent les distances suivantes entre les vis:

Distance entre l’extrémité du profilé et la première fixation:	max. 20 cm
Distance entre deux fixations:	max. 60 cm

Demi-paroi 24 cm × 215 cm × 215 cm, avec parement

Les modules peuvent être disposés librement.

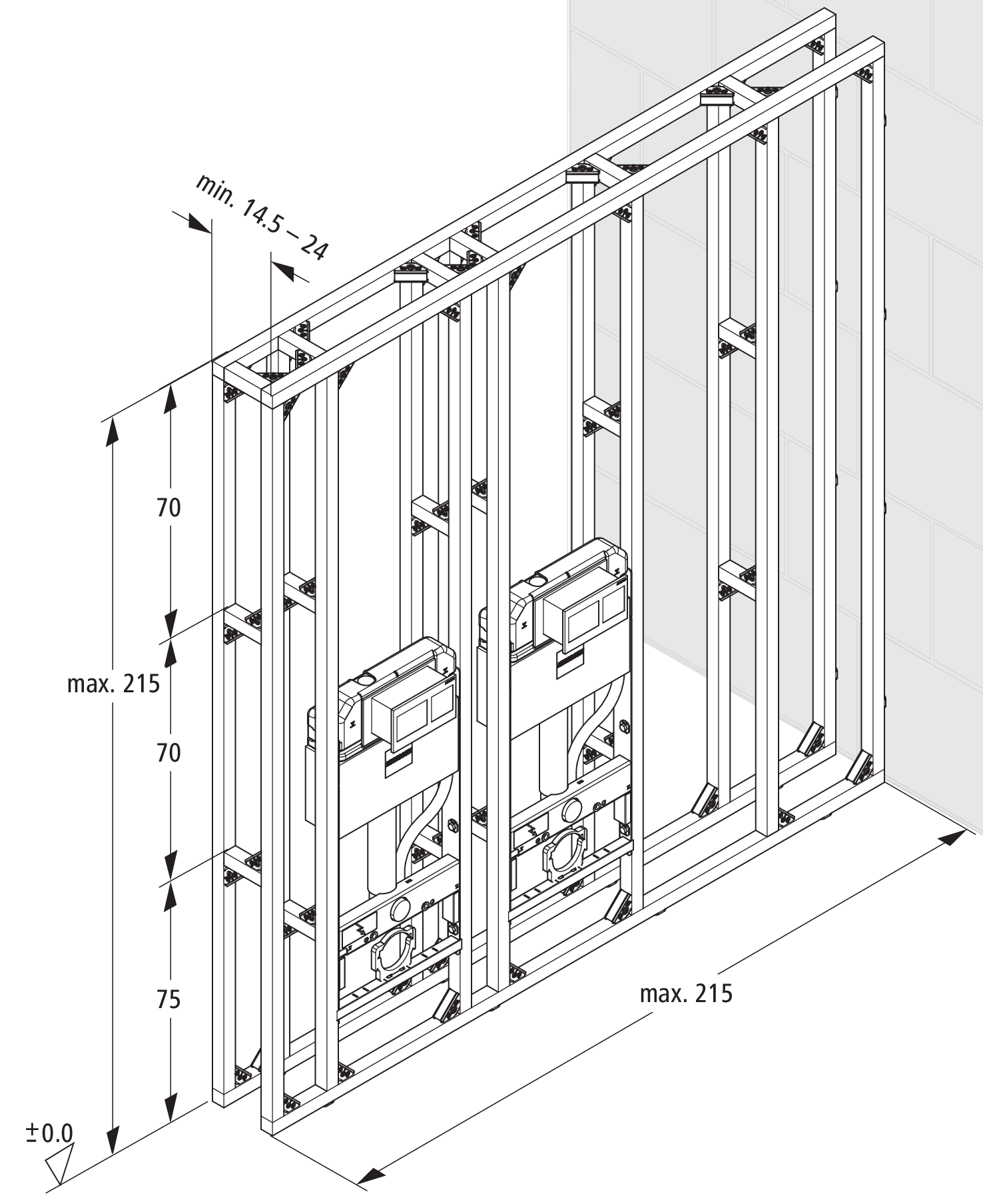

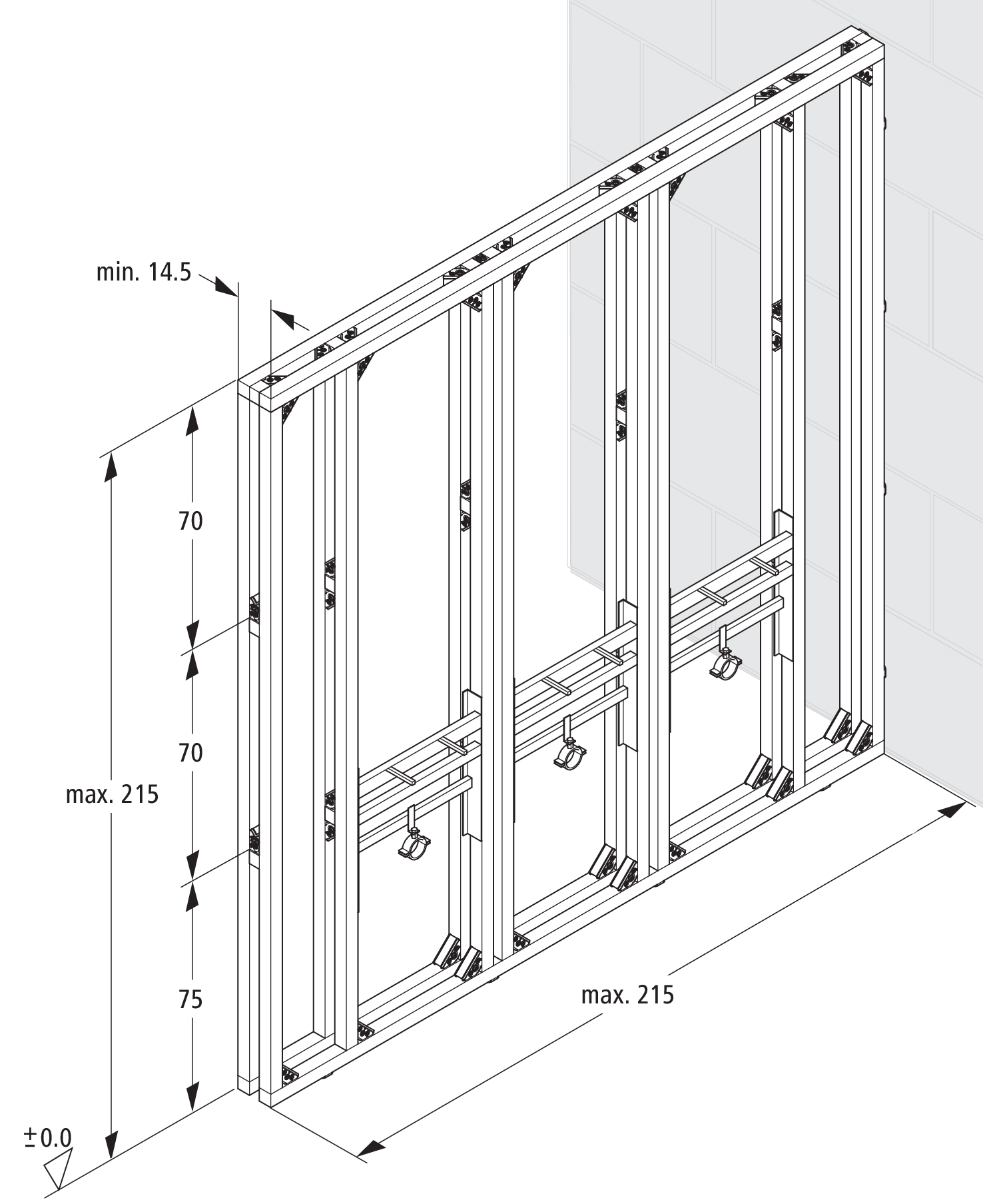

Demi-paroi 14.5 cm × 215 cm × 215 cm, avec parement

Les modules peuvent être disposés librement.

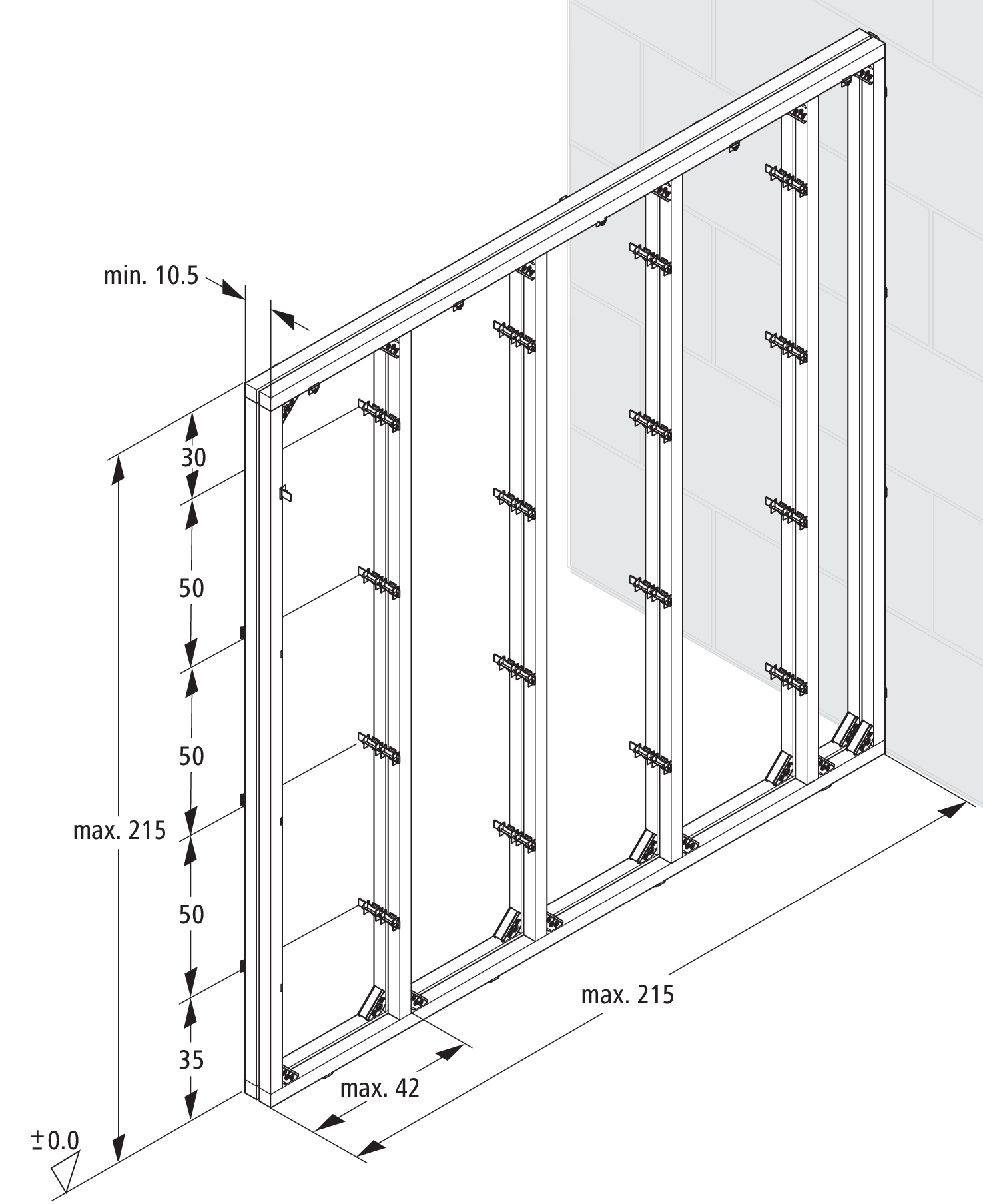

Demi-paroi 10.5 cm × 215 cm × 215 cm, avec parement

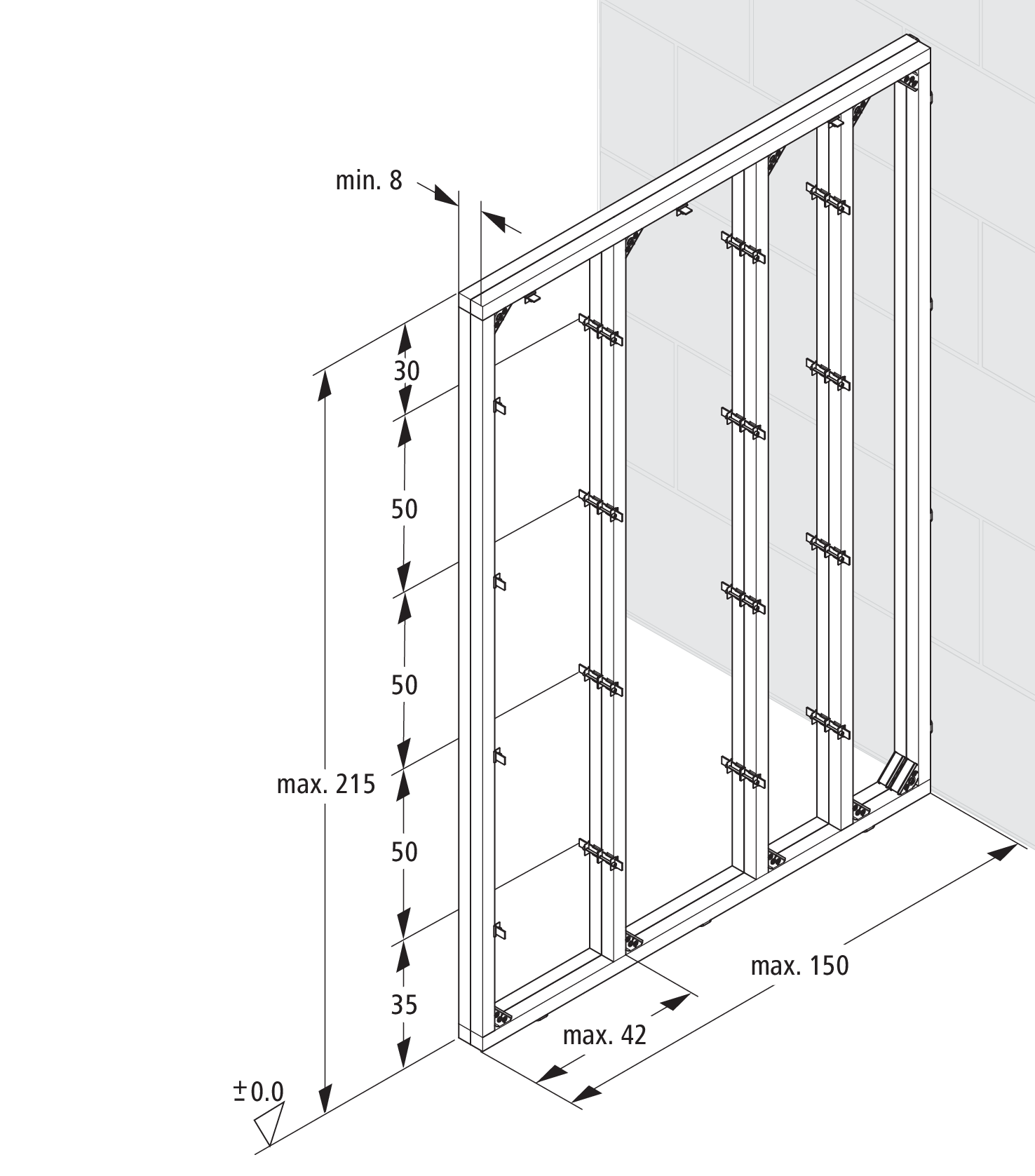

Demi-paroi 8 cm × 150 cm × 215 cm, avec parement

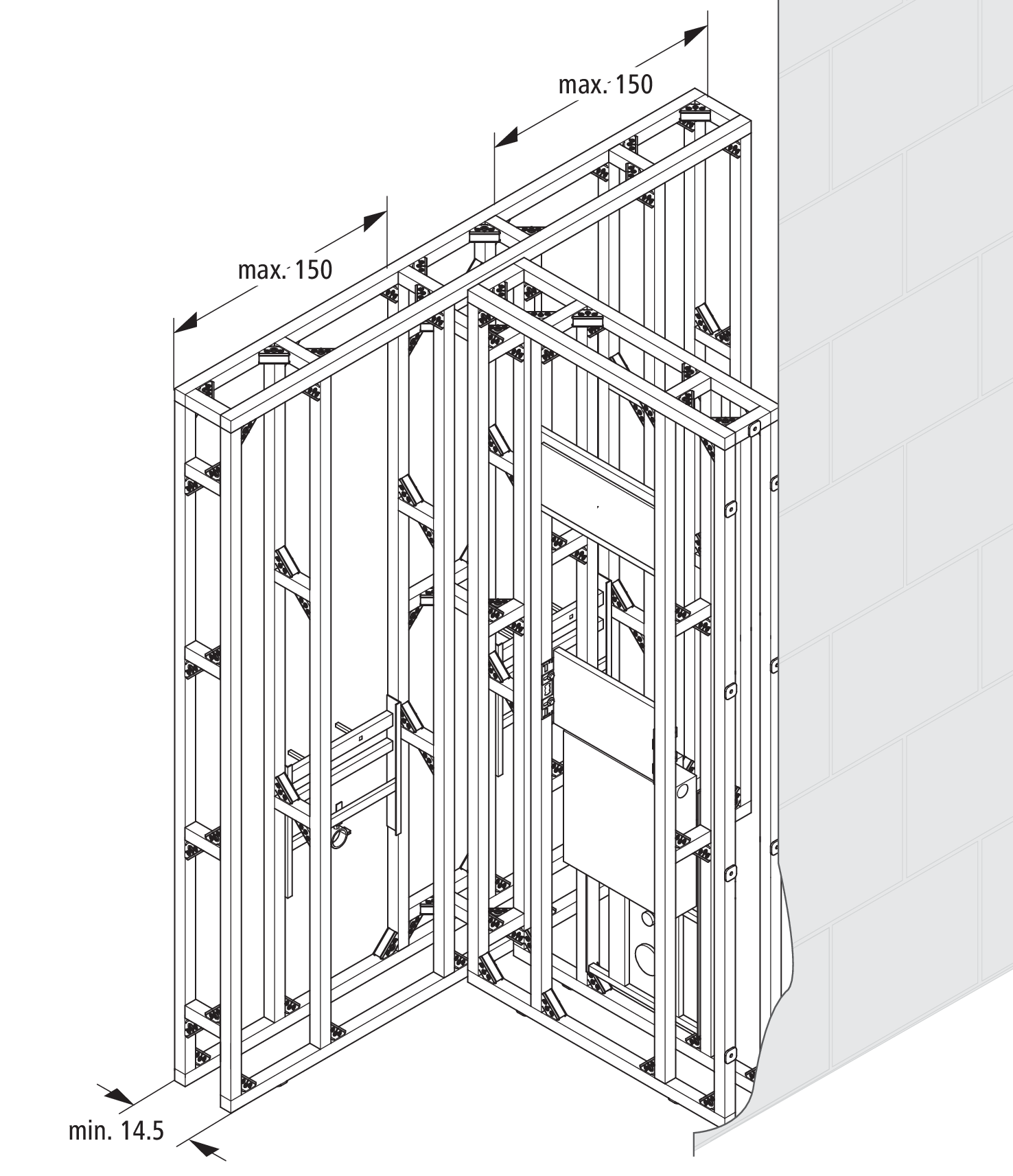

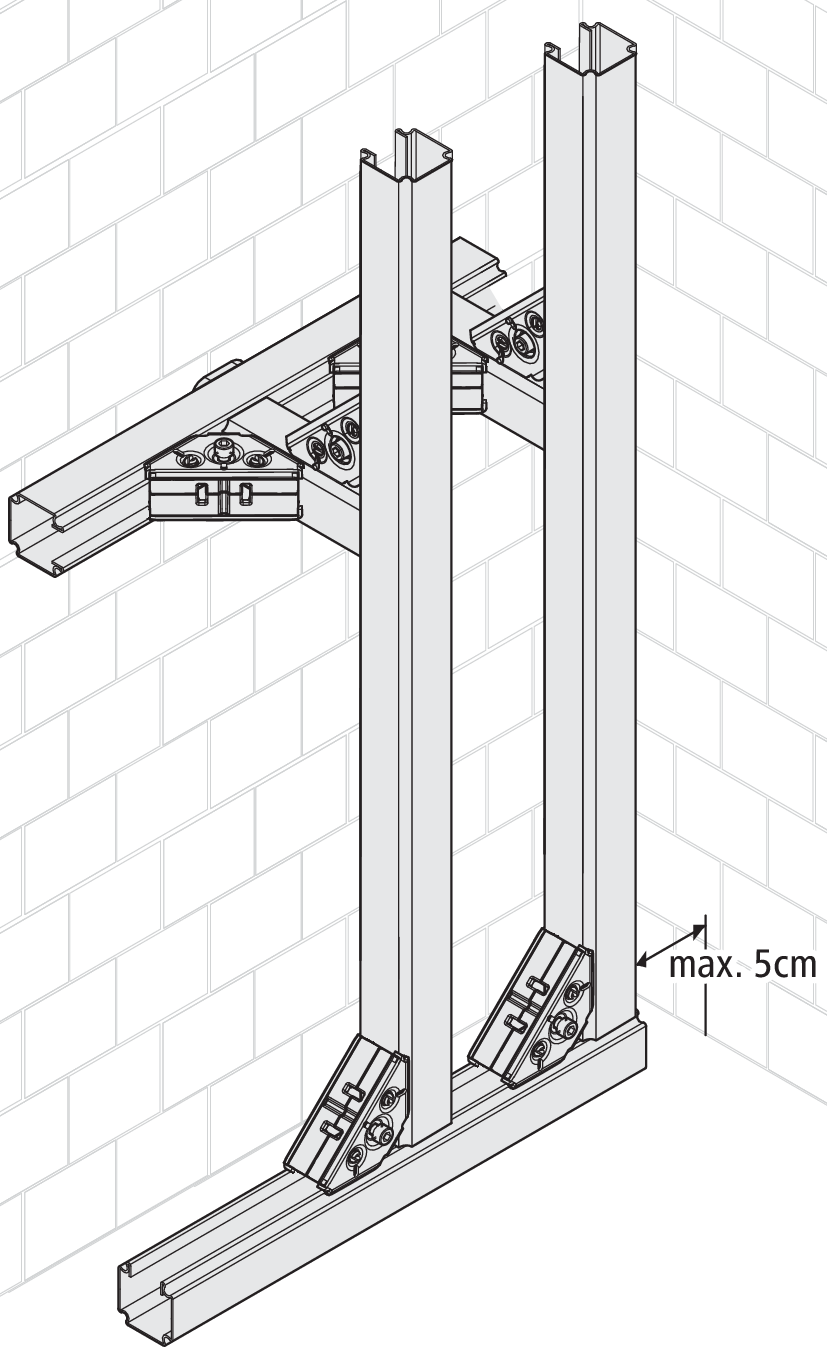

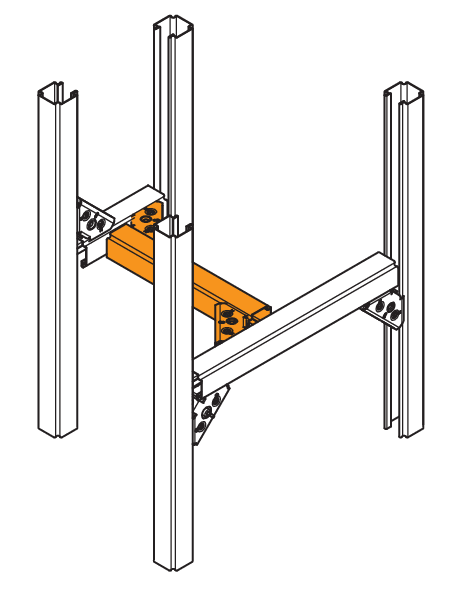

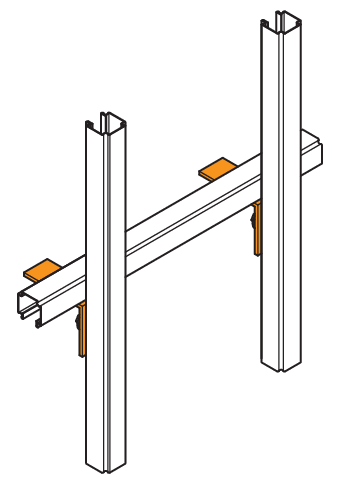

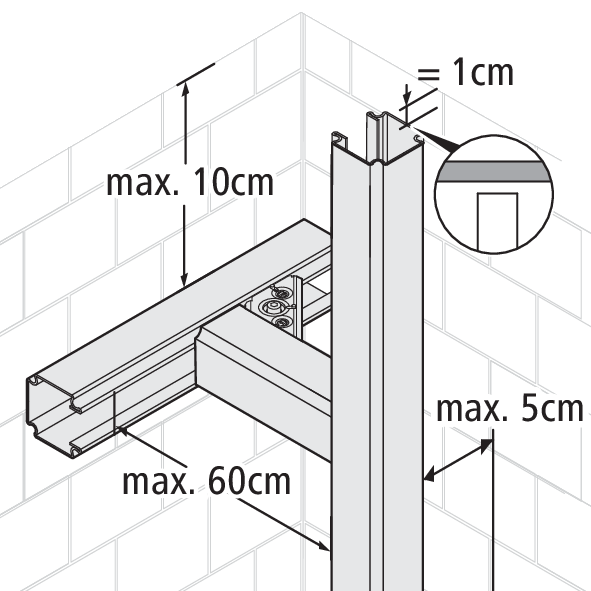

5.1.2.5 Cloison T

Pour le raccordement d’une cloison T à une demi-paroi, il convient de respecter les mesures suivantes:

Les deux cloisons doivent a priori être raccordées entre elles à 3 endroits:

• Au sol

• Au milieu

• En haut

Pour la fixation, il y a 4 possibilités au choix:

1. Fixation par pièces d’assemblage Optivis-Tec 71041 et profilé supplémentaire

2. Fixation par pièces d’assemblage parallèle Optivis-Tec 71043.21

3. Fixation par fixation murale Optivis-Tec 71047

4. Fixation par vis à tôle autoperforante Optivis 72009

On préférera les possibilités d’assemblage selon l’ordre d’énumération, 👉 Possibilités d’assemblage cloison T.

1	2	3	4
Pièces d’assemblage Optivis-Tec et profilé supplémentaire	Pièces d’assemblage parallèle Optivis-Tec	Fixation murale Optivis-Tec	Vis à tôle autoperforante Optivis

Possibilités d’assemblage cloison T

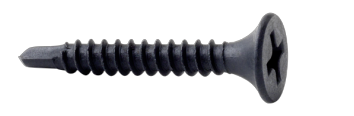

Optivis-Vis à tôle autotaraudeuse

N° d'article: 72009

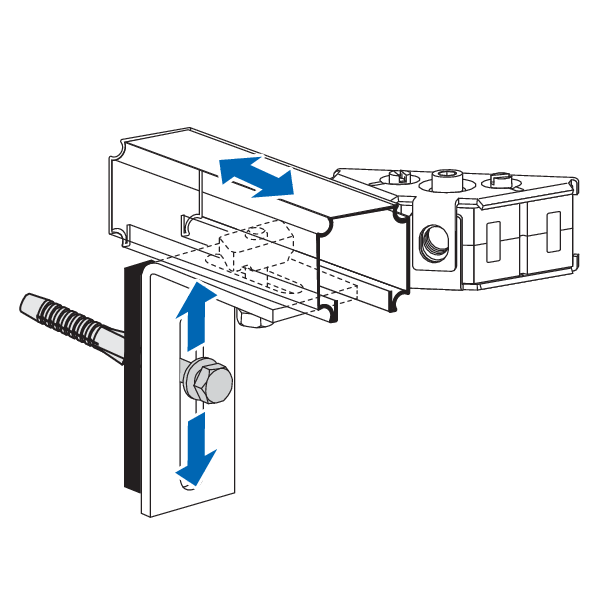

Optivis-Tec-Fixation murale

N° d'article: 71047

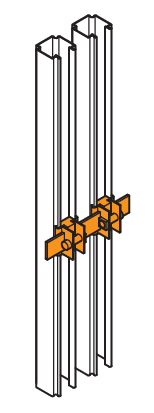

Optivis-Tec-Pièce d'assemblage parallèle

N° d'article: 71043

Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

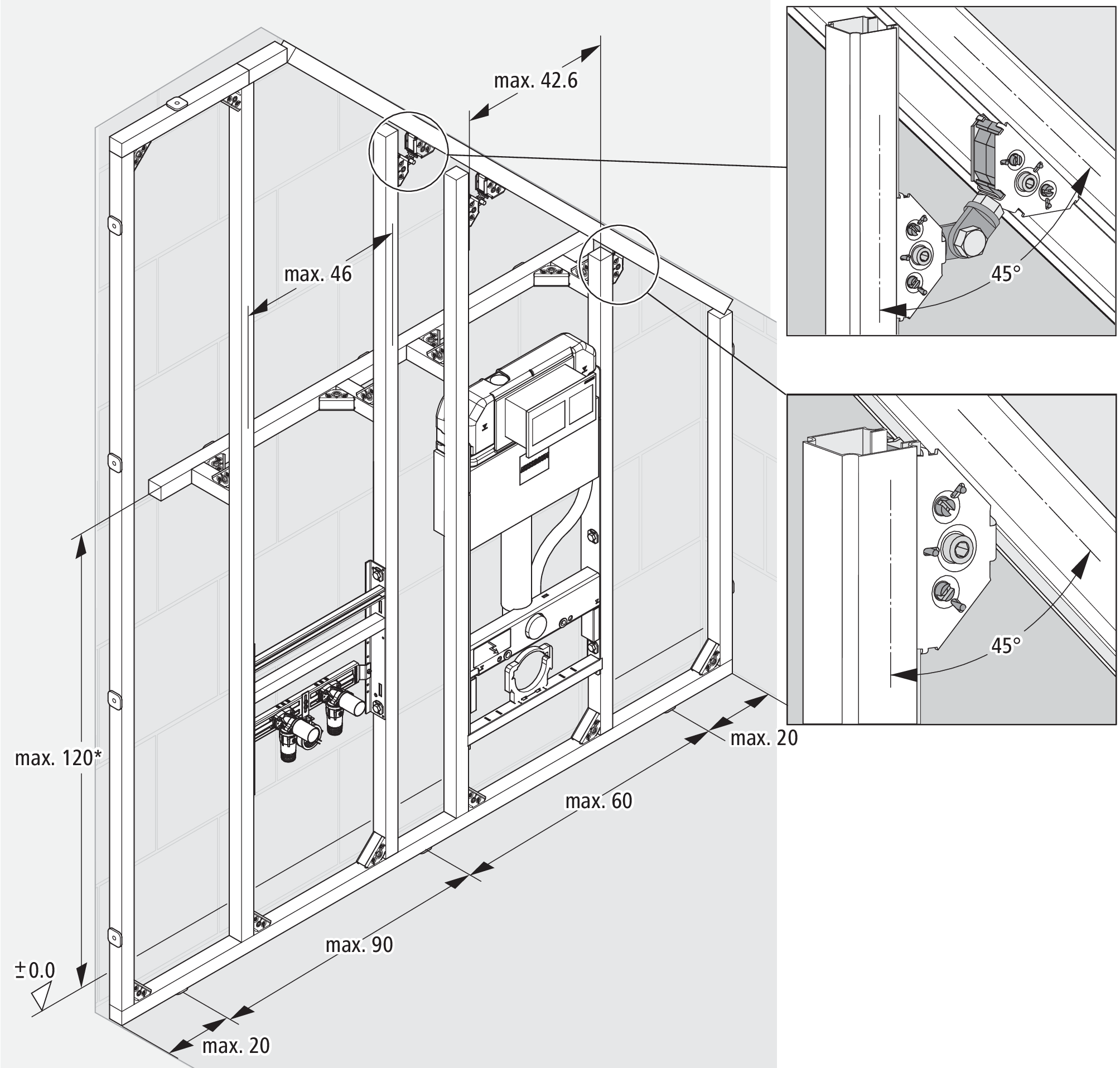

5.1.2.6 Local mansardé

* Max. 150 cm à partir du bord supérieur du sol fini lorsqu’aucun module WC n’est monté.

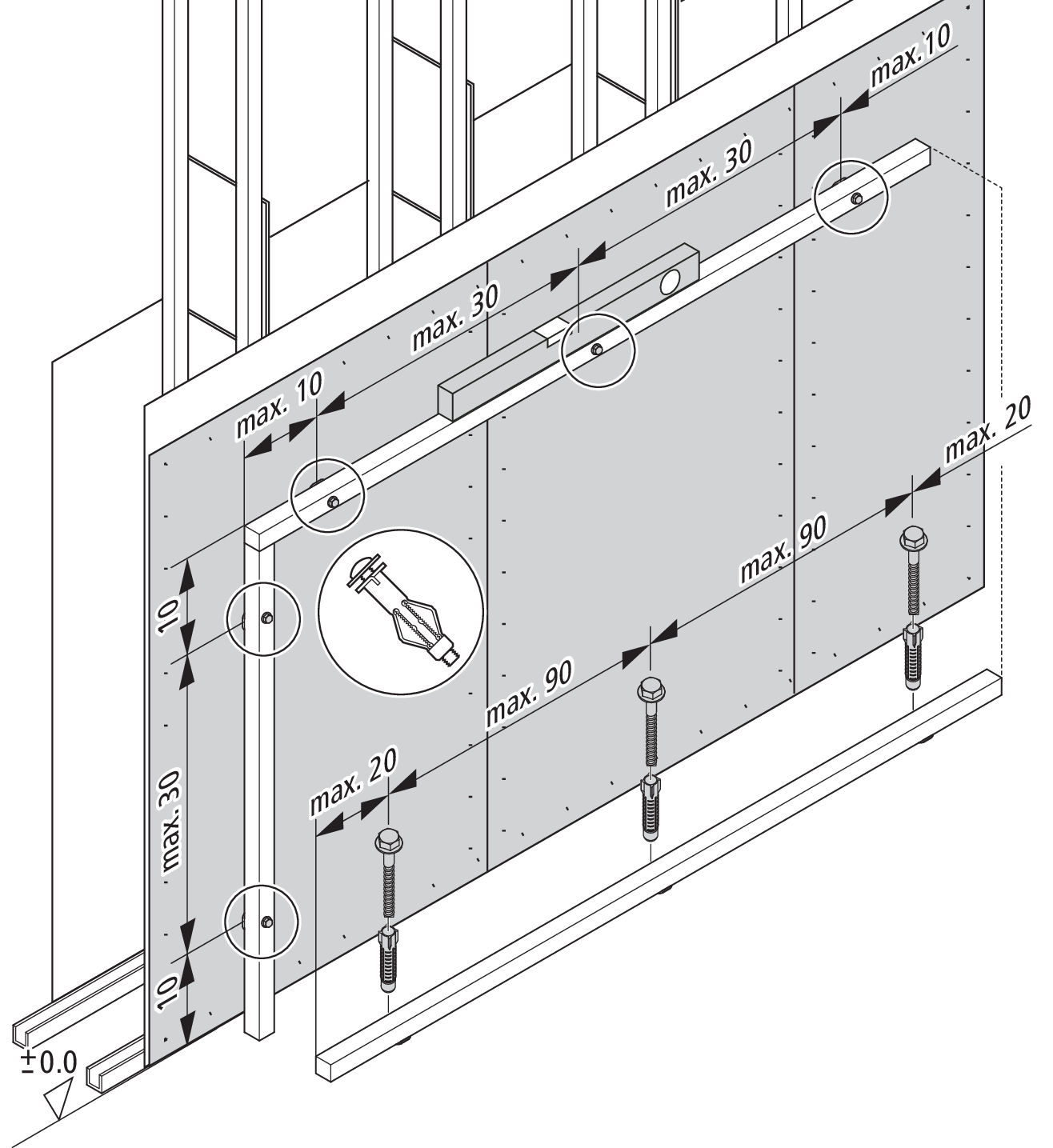

Distances à respecter entre les vis:

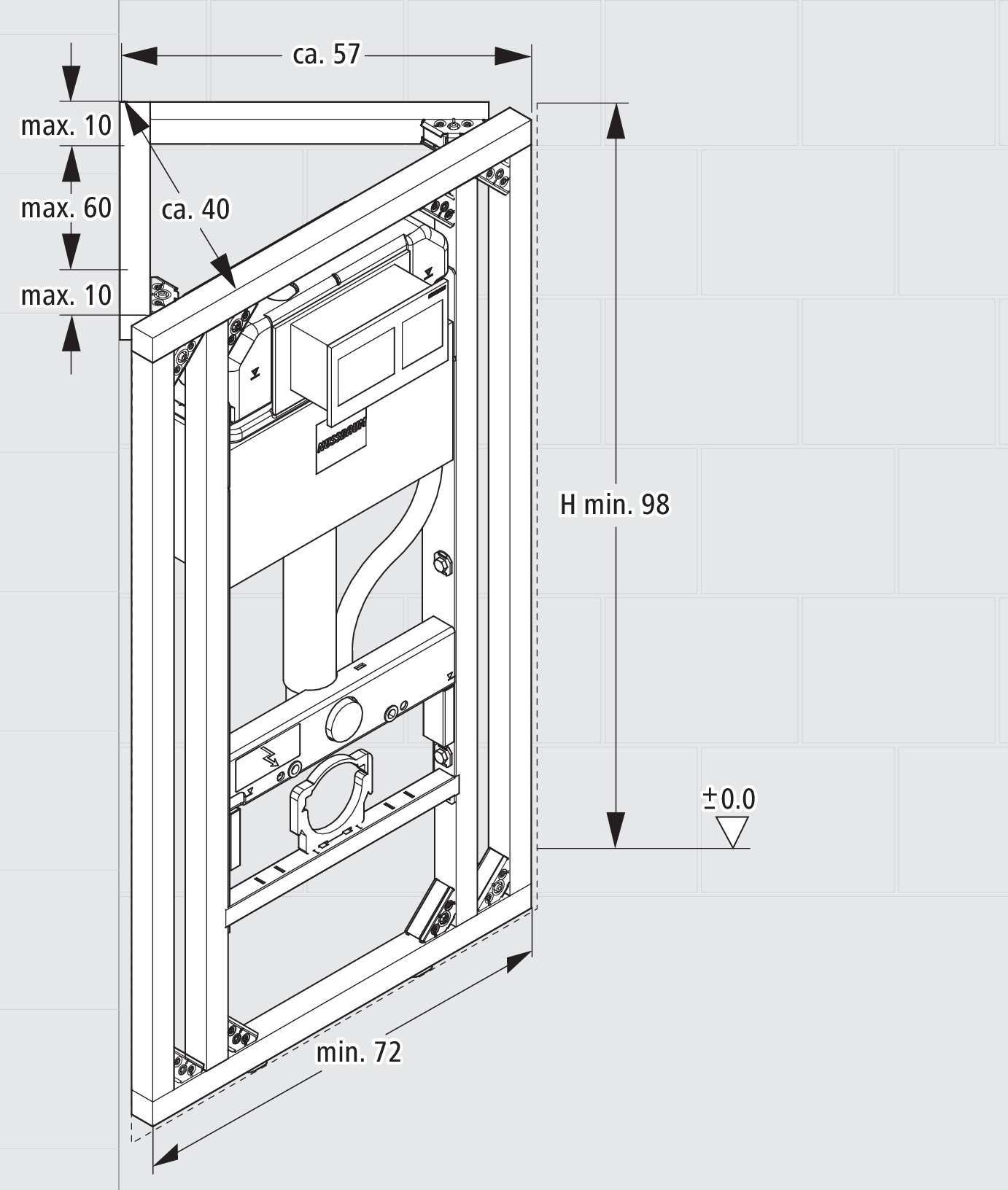

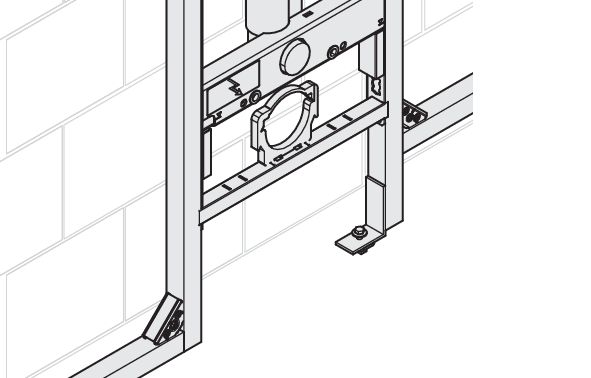

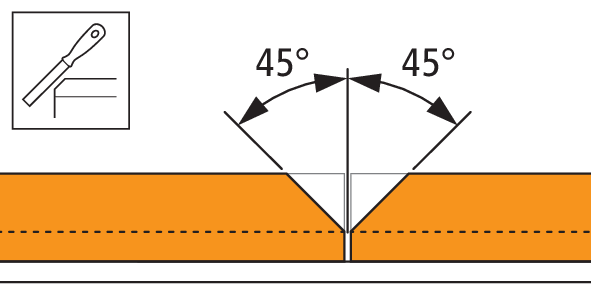

5.1.2.7 Montage en angle

Distances à respecter entre les vis:

Le montage en angle ne peut être réalisé qu’avec le Optivis-Tec-Module WC 71200. Les modules WC d’autres fabricants ne conviennent pas.

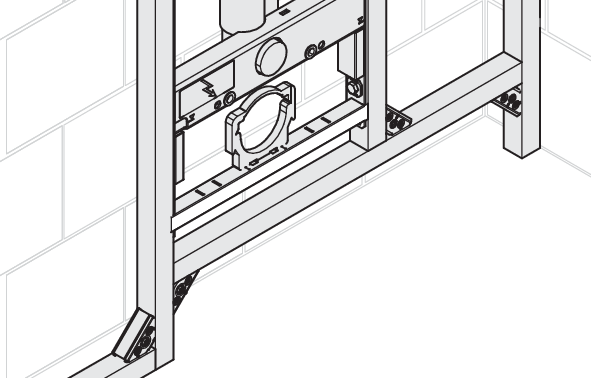

Optivis-Tec-Module WC

N° d'article: 71200

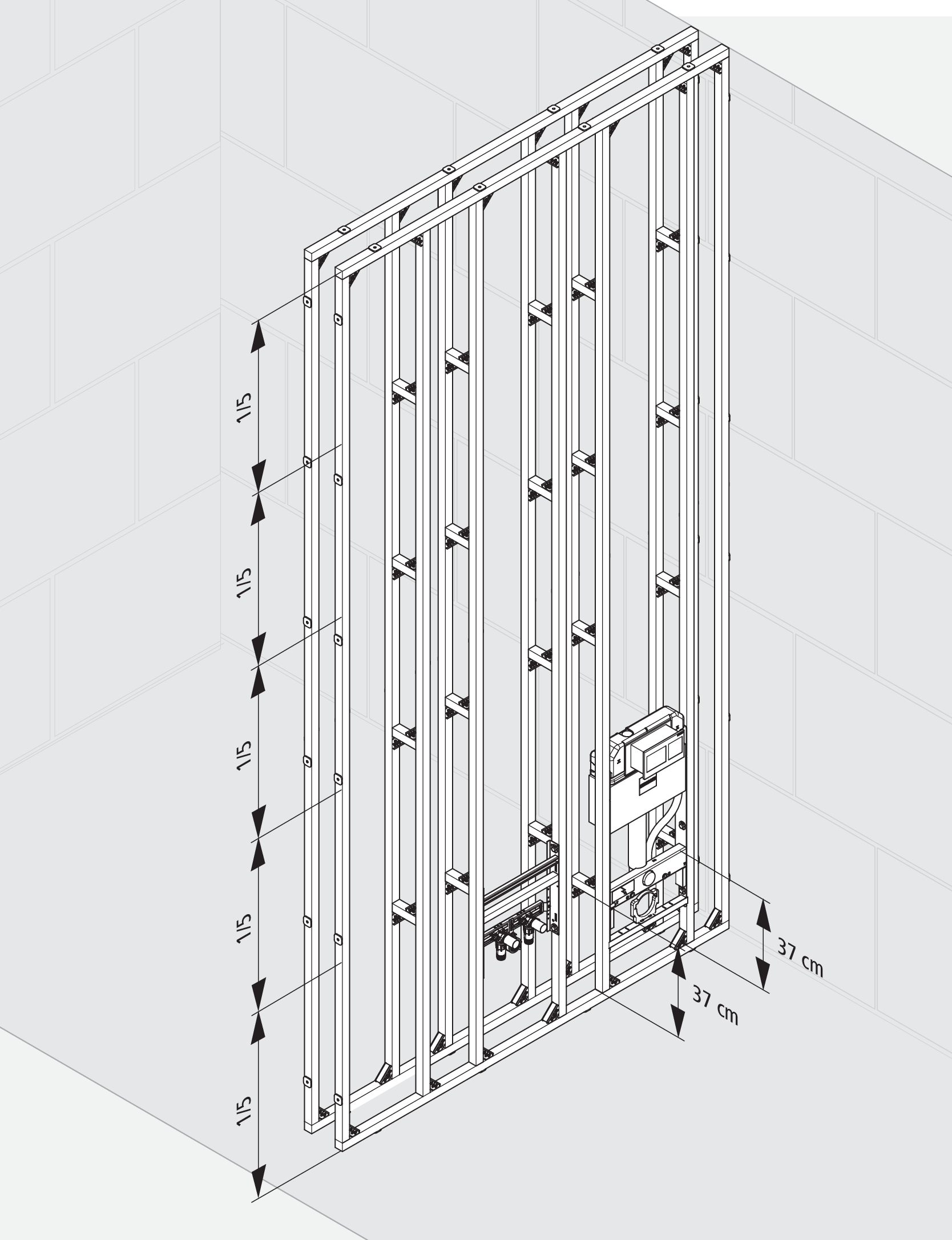

5.1.3 Préfabrication

5.1.3.1 Cadre de montage

Pour le transport des structures préfabriquées, on veillera à ce qu’elles soient correctement arrimées et protégées contre les intempéries.

Tous les points de fixation sur le corps mural doivent être équipés d’un élément insonorisant Optivis-Tec 71049.

A gauche et à droite du module WC, il faut un point de fixation sur le haut et le bas.

Optivis-Tec-Elément insonorisant

N° d'article: 71049

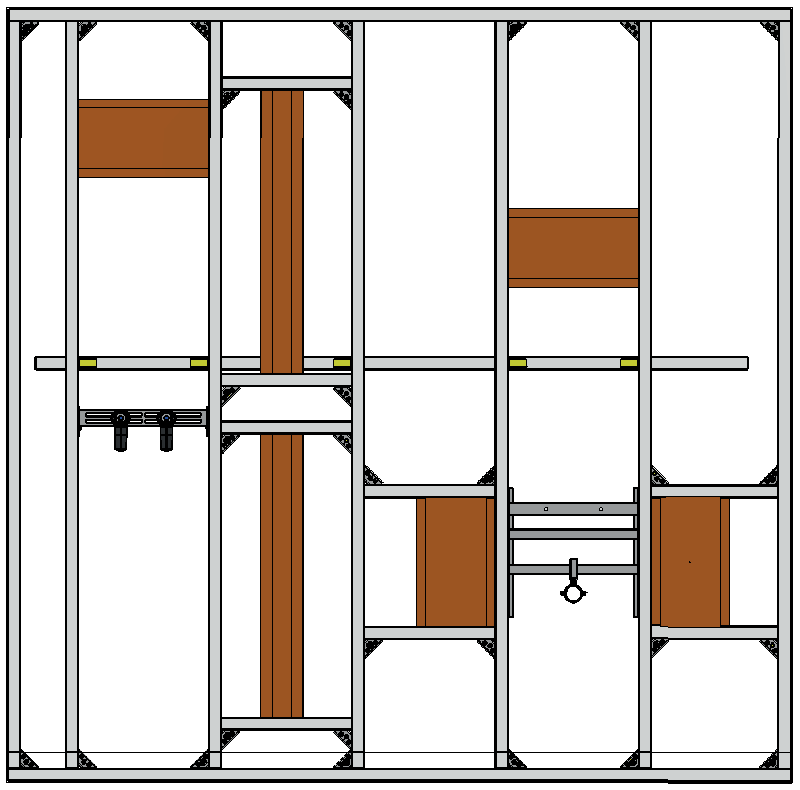

5.1.3.2 Cadre de montage à hauteur du local avec surface de rangement

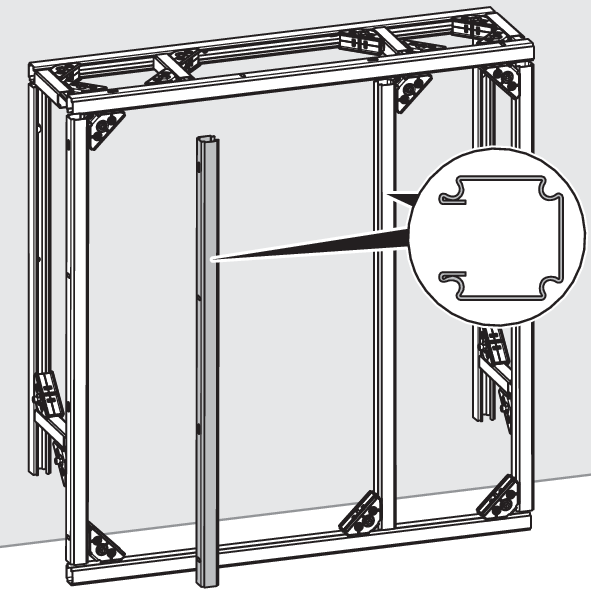

Pour le transport et l’accès à l’intérieur du bâtiment, il arrive souvent que les structures doivent être démontées en deux ou trois parties. Pour pouvoir fabriquer des cloisons Optivis, il faut prévoir des coupes horizontales et verticales.

Pour le transport des structures préfabriquées, on veillera à ce qu’elles soient correctement arrimées et protégées contre les intempéries.

Tous les points de fixation sur le corps mural doivent être équipés d’un élément insonorisant Optivis-Tec 71049.

* Max. 150 cm à partir du bord supérieur du sol fini lorsqu’aucun module WC n’est monté.

A gauche et à droite du module WC, il faut un point de fixation sur le haut et le bas.

Optivis-Tec-Elément insonorisant

N° d'article: 71049

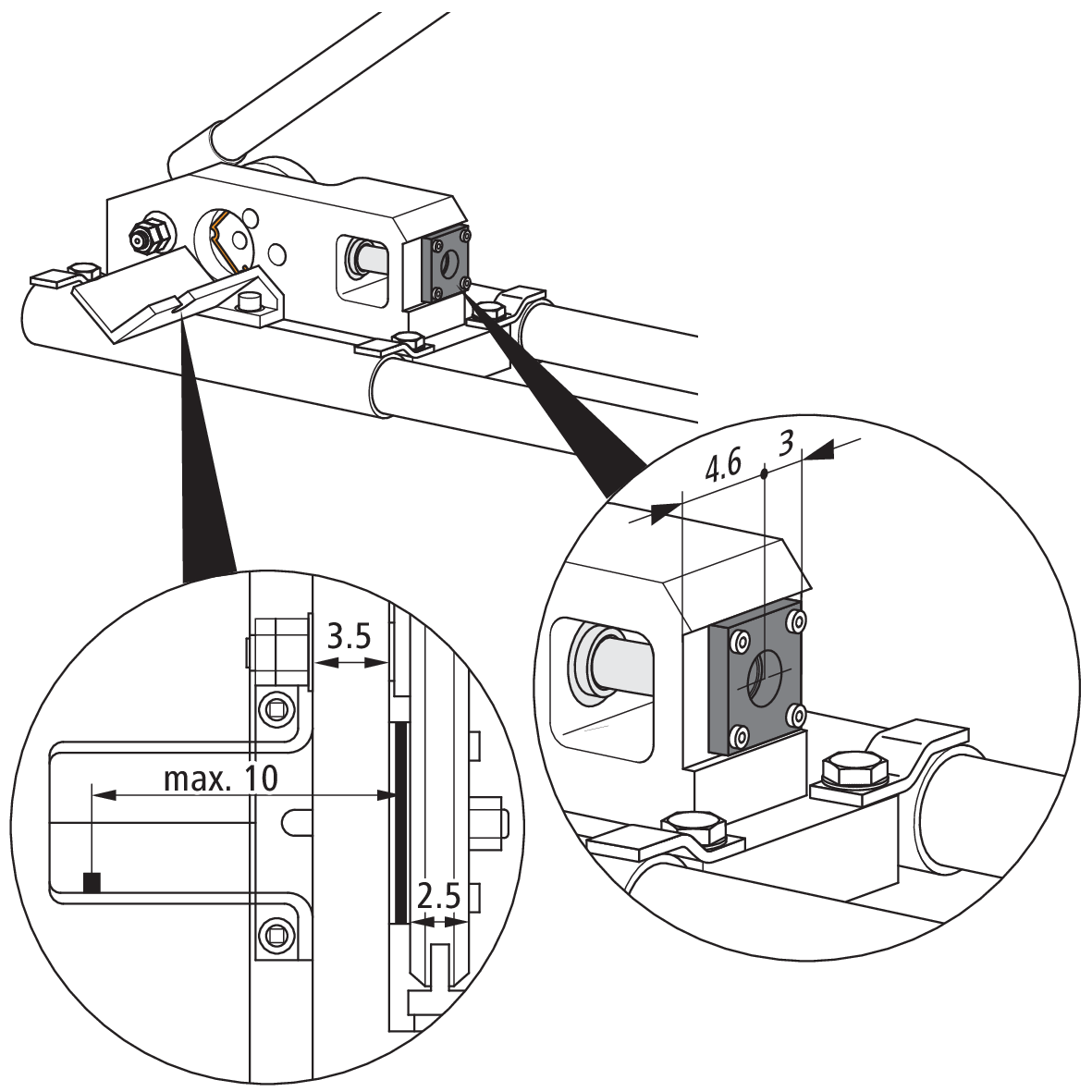

5.2 Découpe de profilés sur mesure

Le coupe-profilé Optivis-Tec sert à couper des profilés sur mesure et à les percer.

Pour la découpe avec le coupe-profilé, utiliser en plus l’aide de mesure. La distance entre le marquage et le point de coupe est de 10 cm.

Pour toute information complémentaire sur le coupe-profilé, voir la notice d’utilisation sur le coupe-profilé Optivis-Tec (👉 Notice d’utilisation 299.0.243).

1. Prendre les dimensions pour les profilés de sol et de mur.
2. Couper le profilé Optivis-Tec sur mesure.

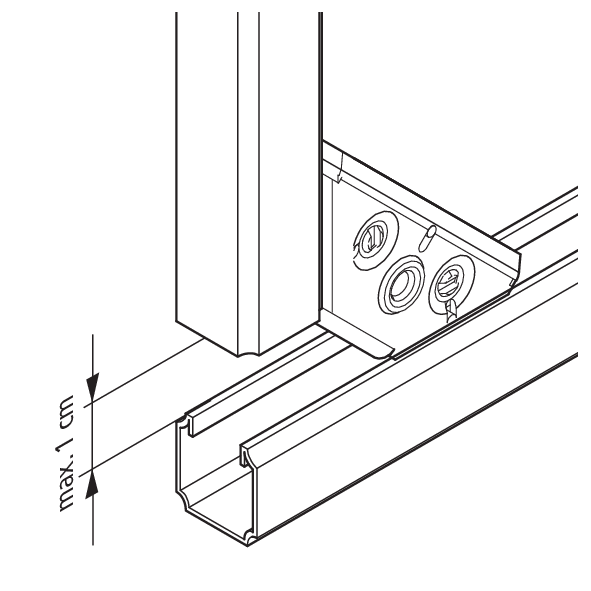

Pour la longueur de profilé, la tolérance est de 1 cm. La stabilité de la construction n’en est pas altérée.

Optivis-Tec-Coupe-profilé

N° d'article: 72020

5.3 Mettre en place les profilés de mur et de sol

5.3.1 Montage sur place

5.3.1.1 Fixer les profilés sur le corps mural

Tous les points de fixation sur le corps mural doivent être équipés d’un élément insonorisant Optivis-Tec 71049.

Remarque

Endommagement de l’élément insonorisant pour avoir trop serré les vis.

Lors du serrage des vis, veiller à ne pas abîmer l’élément insonorisant élastique et à ne pas le comprimer excessivement.

---

Conditions:

• Le sol doit être plat et propre.
• La distance entre l’extrémité du profilé et la première fixation est au maximum de 20 cm.
• La distance entre deux fixations est de 90 cm au maximum.
• A gauche et à droite du module WC, un point de fixation est prévu sur le haut et le bas.

1. Marquer les emplacements à percer sur le corps mural.
2. Pour les vis avec tampon Optivis: 71057 Percer les trous pour les équerres de fixation et enfoncer les tampons.
3. Pour les vis à béton Optivis 71058: Percer les trous pour les équerres de fixation et utiliser la pompe soufflante de forages Optivis 72026 pour nettoyer les trous percés.
4. Ajuster le côté ouvert du profilé de telle sorte qu’il soit dans la direction opposée du corps mural.
5. Glisser les cales de compensation Optivis sous le point de fixation. Utiliser le nombre de cales de compensation nécessaires pour compenser les inégalités.
6. Respecter les distances de fixation de 90 cm ou moins.
7. Se servir du coupe-profilé pour perforer le profilé à d’autres endroits si les trous préperforés tous les 30 cm sont insuffisants.

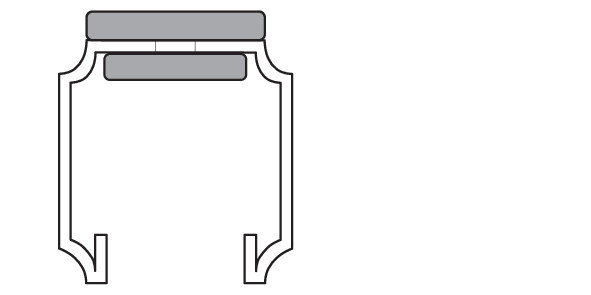

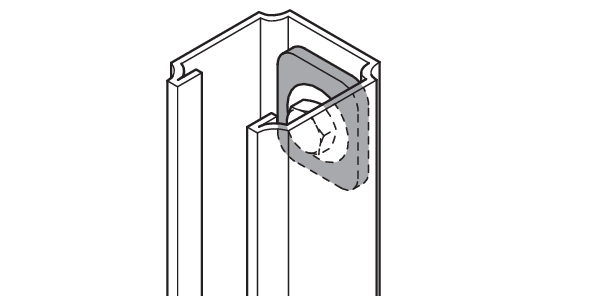

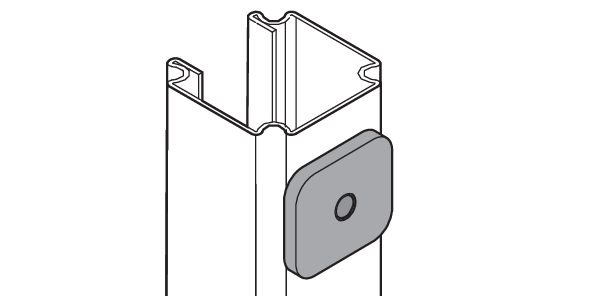

8. Fixer l’élément insonorisant sur le dos du profilé.



9. A cette fin, introduire la collerette de l’élément insonorisant sur le dos du profilé dans le trou prépercé.



10. Placer l’élément insonorisant sur la face intérieure du profilé.



11. Fixer l’élément insonorisant avec une vis sur le profilé.



12. En utilisant le matériel de fixation faisant partie de la livraison, fixer les profilés à même le mur ou le sol.

Optivis-Pompe soufflante de forages

N° d'article: 72026

Optivis-Vis avec tampon

N° d'article: 71057

Optivis-Niveau à bulle magnétique

N° d'article: 71003

Optivis-Cale de compensation

N° d'article: 71055

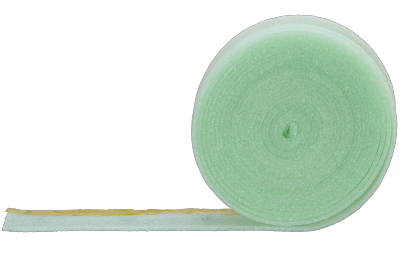

Optivis-Tec-Elément insonorisant

N° d'article: 71049

autres produits

5.3.2 Préfabrication

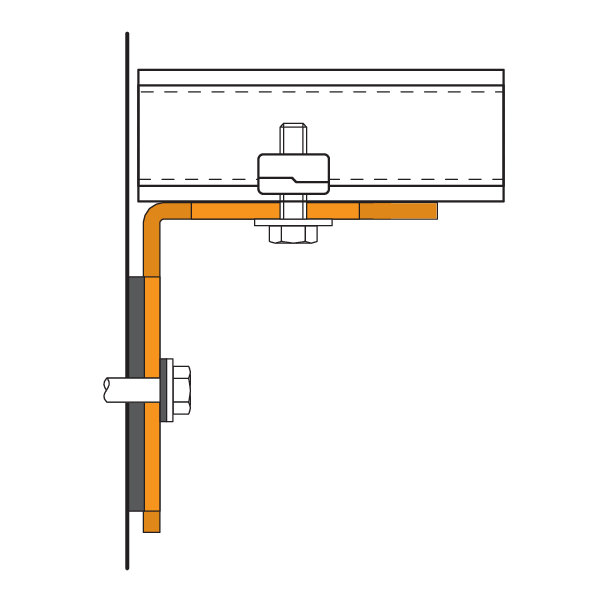

5.3.2.1 Fixer les profilés avec des équerres de fixation sur le corps mural

Les éléments Optivis préfabriqués sont montés avec les fixations murales Optivis 71047.

Tous les points de fixation sur le corps mural doivent être équipés d’un élément insonorisant Optivis-Tec 71049.

Remarque

Endommagement de l’élément insonorisant pour avoir trop serré les vis.

Lors du serrage des vis, veiller à ne pas abîmer l’élément insonorisant élastique et à ne pas le comprimer excessivement.

---

Conditions:

• Le sol doit être plat et propre.
• La distance entre l’extrémité du profilé et la première fixation est au maximum de 20 cm.
• La distance entre deux fixations est de 90 cm au maximum.
• A gauche et à droite du module WC, un point de fixation est prévu sur le haut et le bas.

1. Marquer les emplacements à percer sur le corps mural.
2. Pour les vis avec tampon Optivis: 71057 Percer les trous pour les équerres de fixation et enfoncer les tampons.
3. Pour les vis à béton Optivis 71058: Percer les trous pour les équerres de fixation et utiliser la pompe soufflante de forages Optivis 72026 pour nettoyer les trous percés.
4. Positionner le cadre de montage.
5. Placer des éléments insonorisants sous les vis et sous les équerres de fixation.

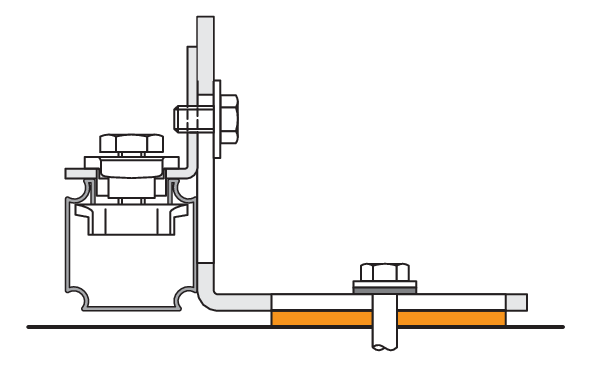

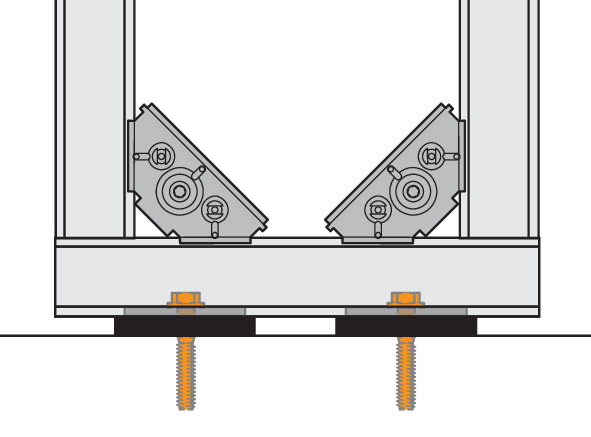

6. Fixer les profilés au sol à l’aide d’équerres de fixation.



7. Positionner le profilé de sol.

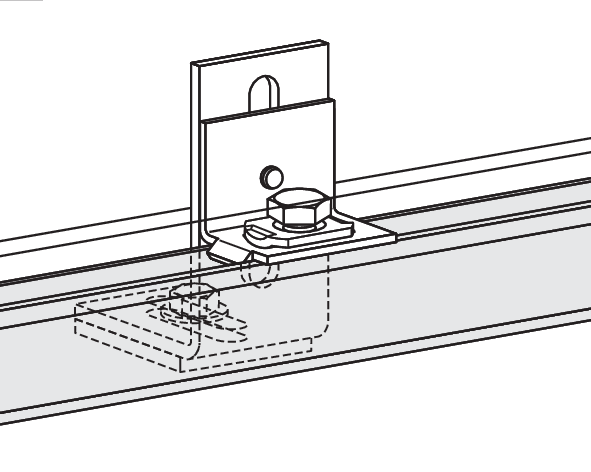

8. Fixer les profilés au mur à l’aide d’équerres de fixation.



9. Positionner les profilés.



10. Pour les petites inégalités aux murs ou sur les revêtements de sol, utiliser des cales de compensation Optivis 71055 et les glisser sous le point de fixation. Utiliser le nombre de cales de compensation nécessaires pour compenser les inégalités.
11. Respecter les distances de fixation de 90 cm ou moins.
12. Se servir du coupe-profilé pour perforer le profilé à d’autres endroits si les trous préperforés tous les 30 cm sont insuffisants.
13. En utilisant le matériel de fixation faisant partie de la livraison, fixer les profilés à même le mur ou le sol.
14. Raccorder les deux profilés horizontaux des cadres de montage préfabriqués avec des vis autoperforantes tous les 20 cm.



15. Raccorder les profilés horizontaux des cloisons de séparation préfabriquées avec des vis autoperforantes tous les 30 cm.



Optivis-Pompe soufflante de forages

N° d'article: 72026

Optivis-Vis à béton

N° d'article: 71058

Optivis-Vis avec tampon

N° d'article: 71057

Optivis-Cale de compensation

N° d'article: 71055

Optivis-Tec-Elément insonorisant

N° d'article: 71049

Optivis-Tec-Fixation murale

N° d'article: 71047

autres produits

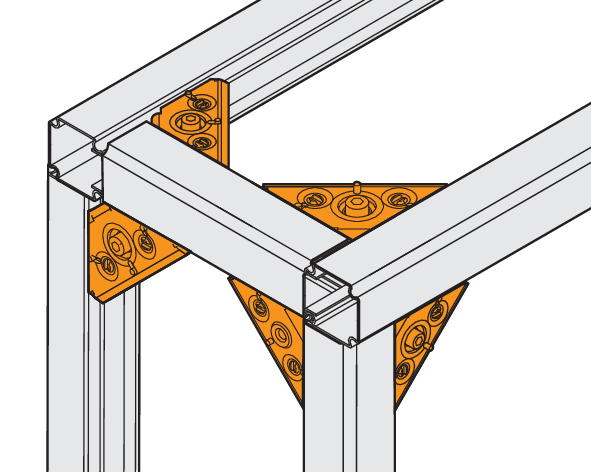

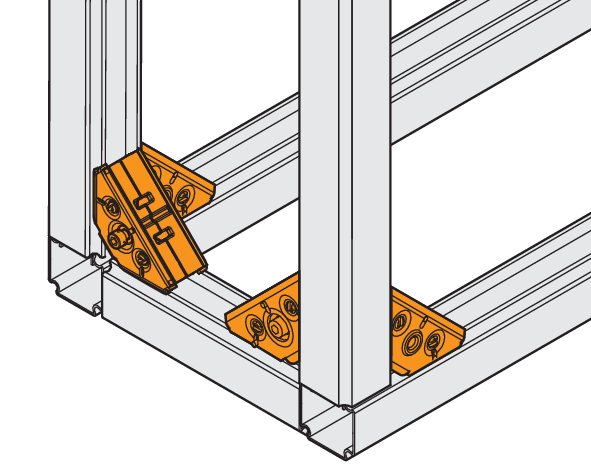

5.4 Monter les pièces d’assemblage

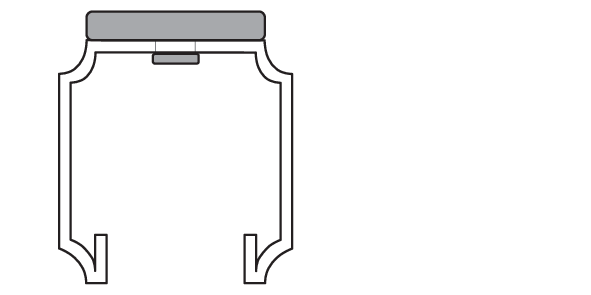

Les éléments de blocage jaunes sont prémontés en usine sur les côtés courts des pièces d’assemblage. Les éléments de blocage empêchent l’écrasement et la déformation du profilé sur le point de fixation lorsque la vis est serrée.

Avant et pendant le montage, notez les points suivants:

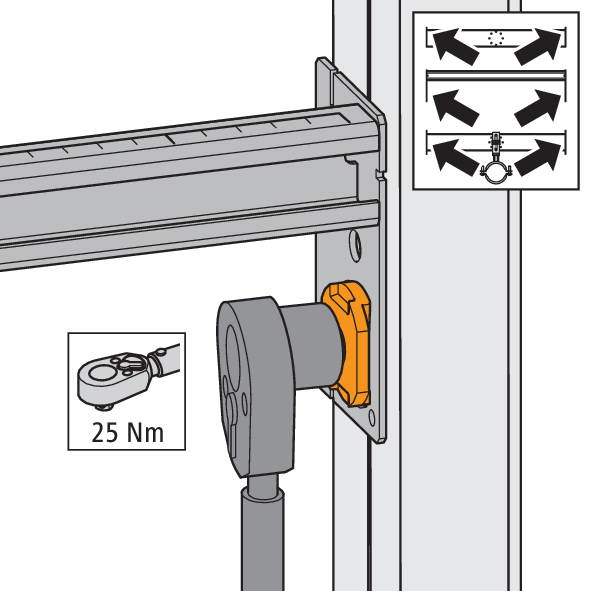

• Pour le serrage des vis de fixation des pièces d’assemblage, ne pas dépasser le couple de serrage maximal de 10 Nm.

• Vérifier le positionnement correct des profilés avant.

• Les profilés entre lesquels sera monté plus tard un module doivent se faire face par leur côté ouvert lorsqu’ils sont positionnés.

• Utiliser les éléments de blocage uniquement sur les côtés ouverts des profilés.

• Le côté long de la pièce d’assemblage est à monter uniquement pour l’assemblage de deux profilés dans un angle différent de 90°.

• Respecter le nombre minimal de pièces d’assemblage selon les variantes de montage mises en œuvre.

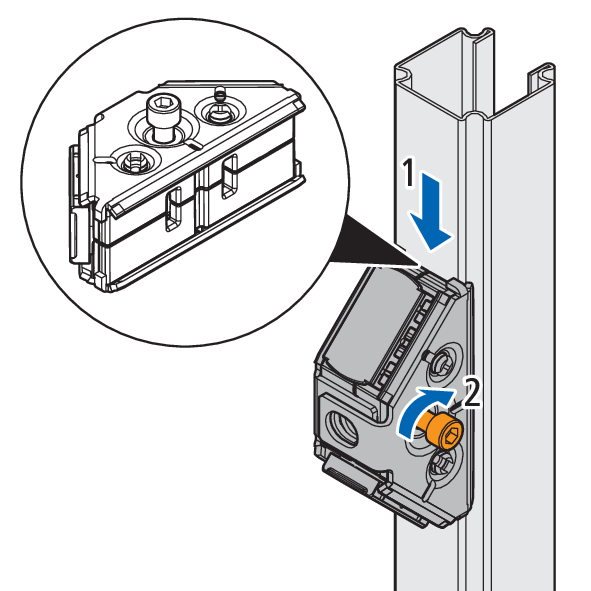

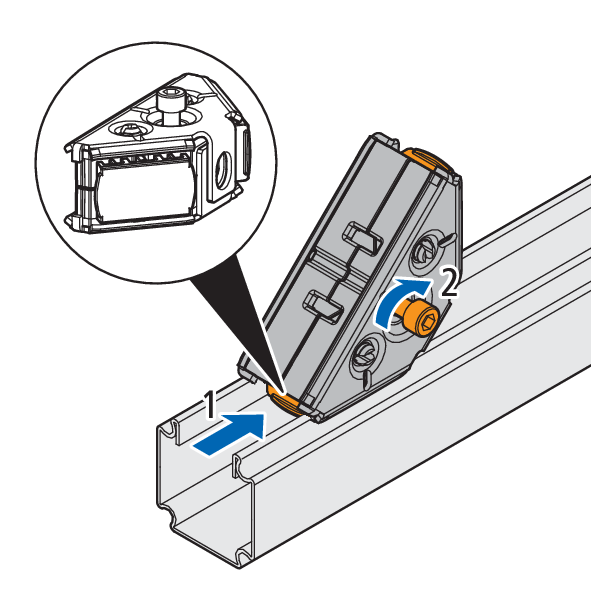

5.4.1 Monter une pièce d’assemblage sur le côté ouvert du profilé

Variante de montage 1: Monter la pièce d’assemblage au côté court sur le côté ouvert du profilé.

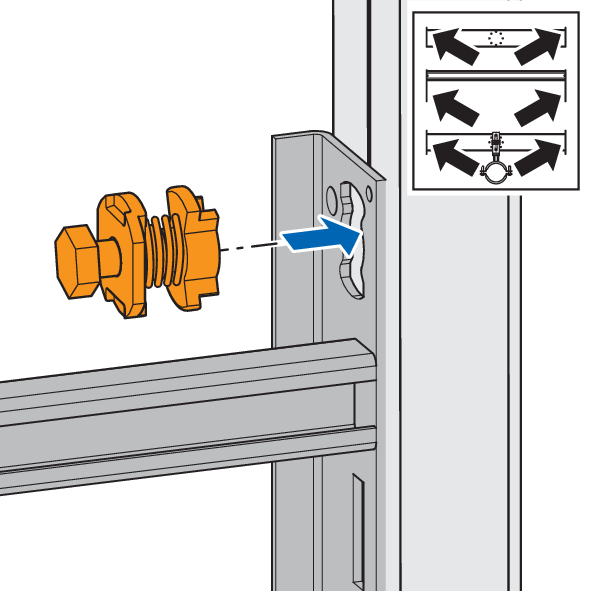

1. Placer la pièce d’assemblage avec son élément de blocage sur le côté ouvert du profilé. A l’encastrement, on entend un clic audible.
2. La pièce d’assemblage sur le profilé est à glisser à l’endroit désiré.



3. Serrer la vis de fixation avec une clé pour vis à six pans creux.

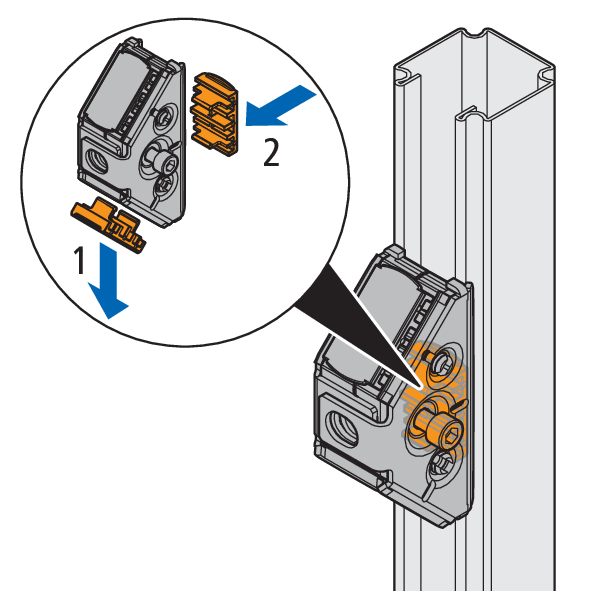

Variante de montage 2: Monter la pièce d’assemblage au côté long sur le côté ouvert du profilé:

1. Oter l’élément de blocage d’un côté court pour le clipser sur le côté long.
2. Encastrer sur le côté ouvert du profilé la pièce d’assemblage avec son élément de blocage sur le côté long. A l’encastrement, on entend un clic audible.



3. La pièce d’assemblage sur le profilé est à glisser à l’endroit désiré.
4. Serrer la vis de fixation avec une clé pour vis à six pans creux.

5.4.2 Monter une pièce d’assemblage sur le côté fermé du profilé

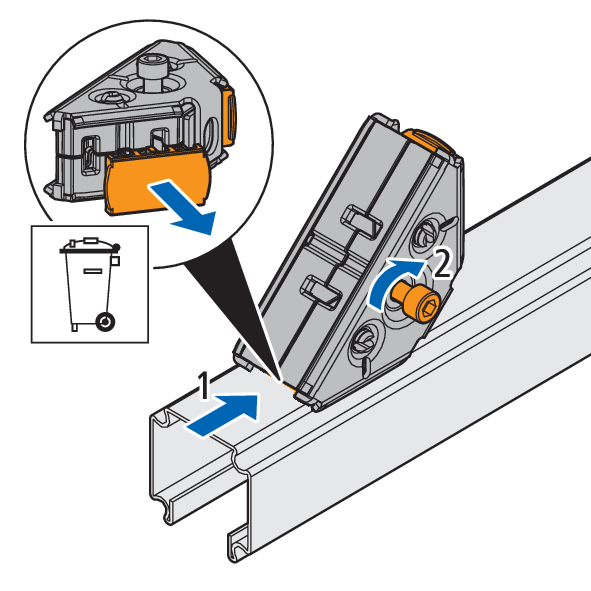

Variante de montage 1: Monter la pièce d’assemblage au côté court sur le côté fermé du profilé.

1. Enlever l’élément de blocage et l’éliminer.

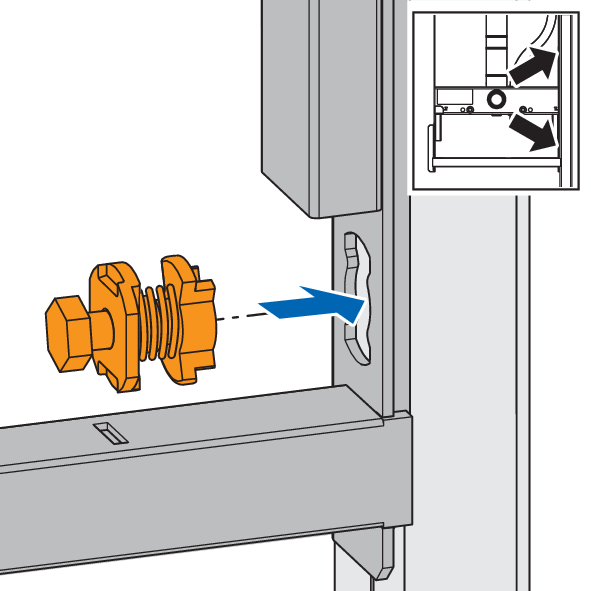

2. Placer la pièce d’assemblage avec son élément de blocage sur le côté fermé du profilé. A l’encastrement, on entend un clic audible.



3. La pièce d’assemblage sur le profilé est à glisser à l’endroit désiré.
4. Serrer la vis de fixation avec une clé pour vis à six pans creux.

Variante de montage 2: Monter la pièce d’assemblage au côté long sur le côté fermé du profilé.

Conditions:

• Il n’y a pas d’élément de blocage sur le côté long de la pièce d’assemblage.

1. Placer la pièce d’assemblage avec son élément de blocage sur le côté fermé du profilé. A l’encastrement, on entend un clic audible.



2. La pièce d’assemblage sur le profilé est à glisser à l’endroit désiré.
3. Serrer la vis de fixation avec une clé pour vis à six pans creux.

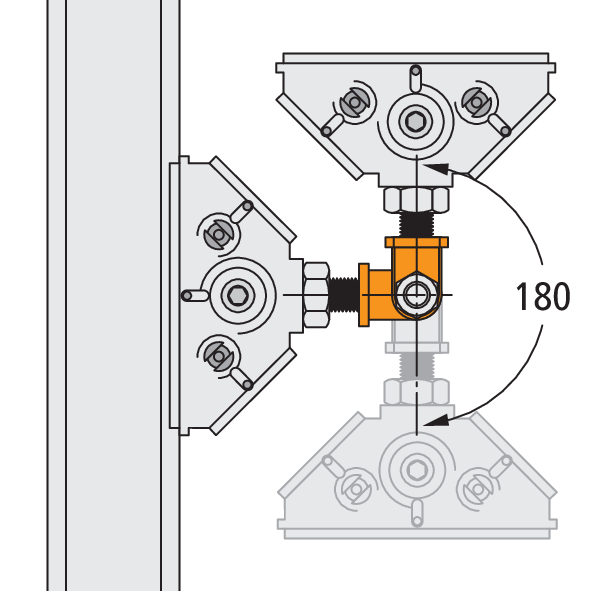

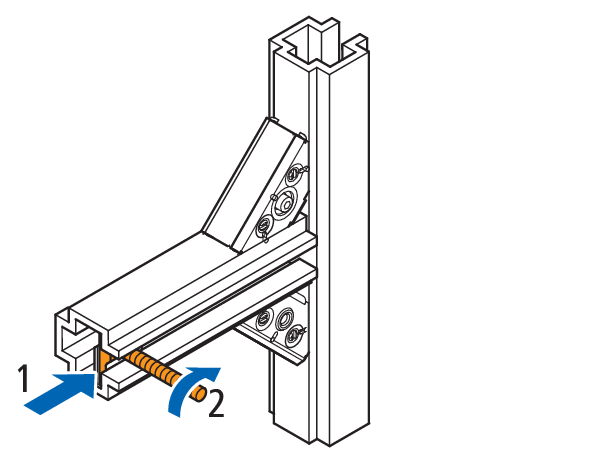

5.4.3 Connecter une pièce d’assemblage avec une articulation Optivis-Tec

L’articulation permet de réaliser des connexions dans un angle différent de 90°.

1. Visser les filetages de l’articulation sur une pièce d’assemblage à la fois.
2. Placer une pièce d’assemblage avec son côté long sur le profilé.



3. Placer la deuxième pièce d’assemblage sur l’autre profilé. Le profilé peut déjà être attaché ou non.
4. Les pièces d’assemblage sur les profilés sont à glisser à l’endroit désiré.
5. Serrer les vis de fixation sur les pièces d’assemblage avec une clé pour vis à six pans creux.

Optivis-Tec-Articulation

N° d'article: 71044

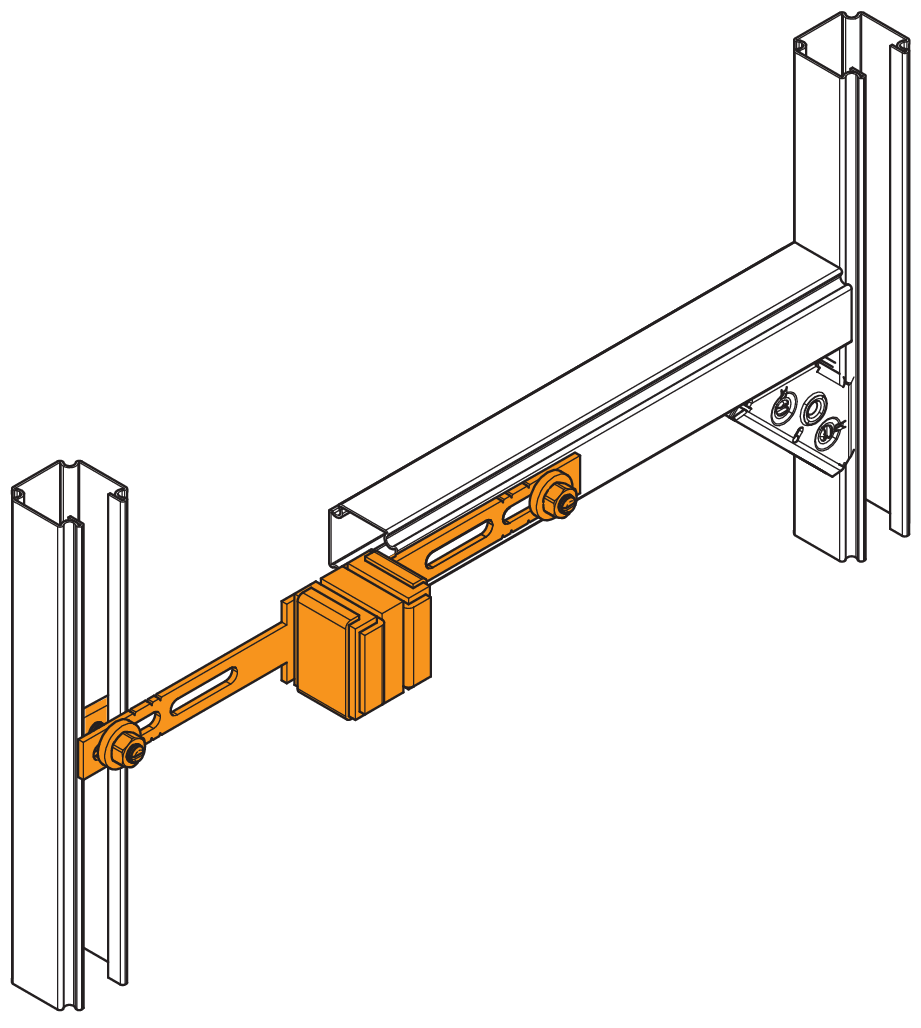

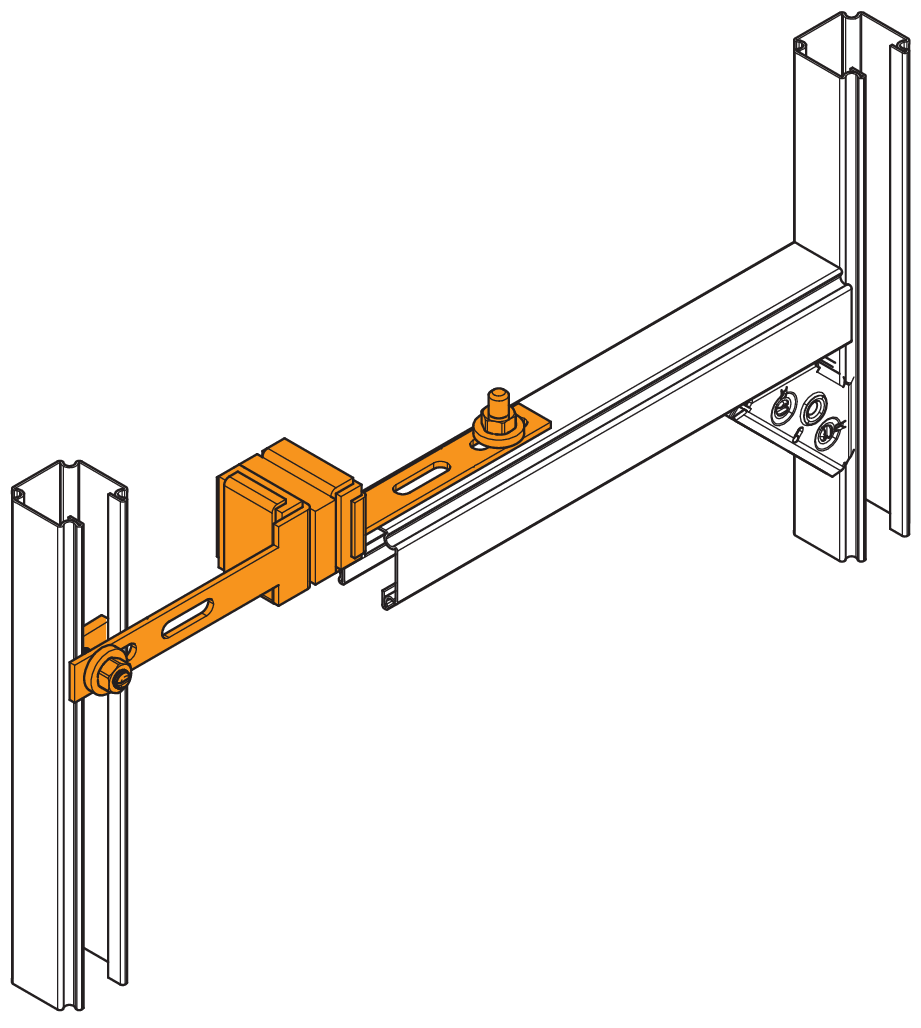

5.4.4 Monter les pièces d’assemblage de protection contre le bruit Optivis-Tec (cloison de séparation habitation)

Pour les cloisons de séparation devant répondre à des exigences de protection contre le bruit, Nussbaum recommande les profilés Optivis-Tec associés aux pièces d’assemblage de protection contre le bruit Optivis-Tec 71042.

Optivis-Tec-Pièce d'assemblage de protection contre le bruit

N° d'article: 71042

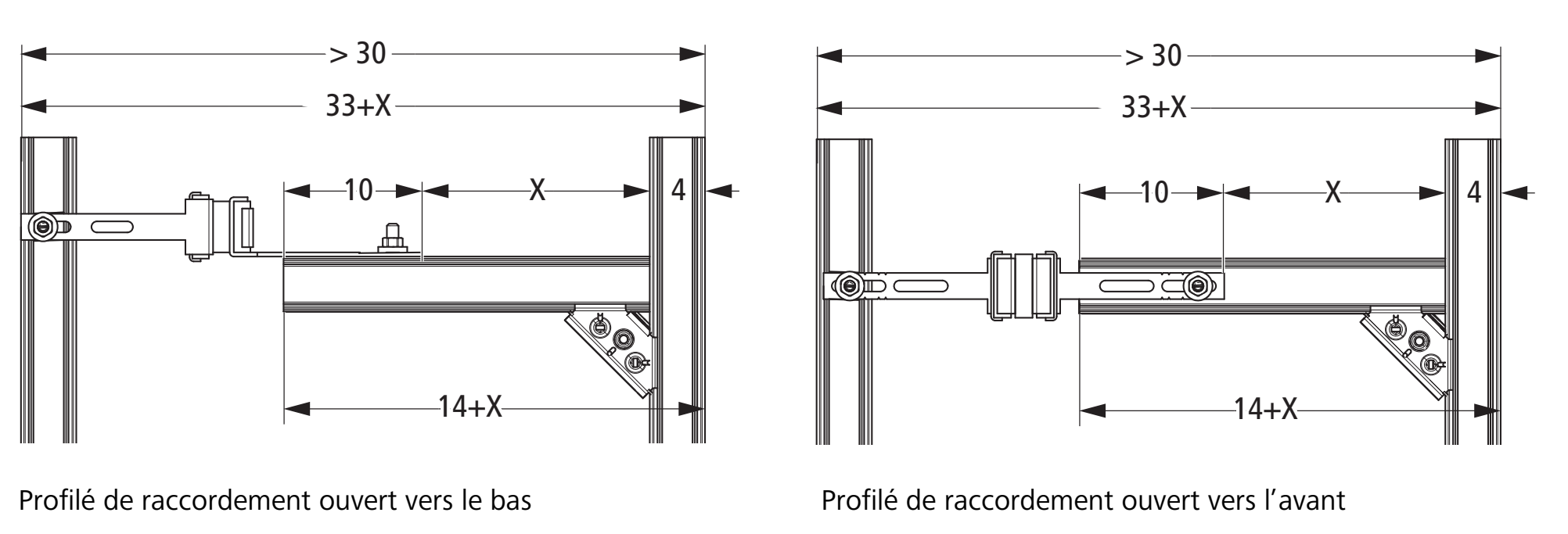

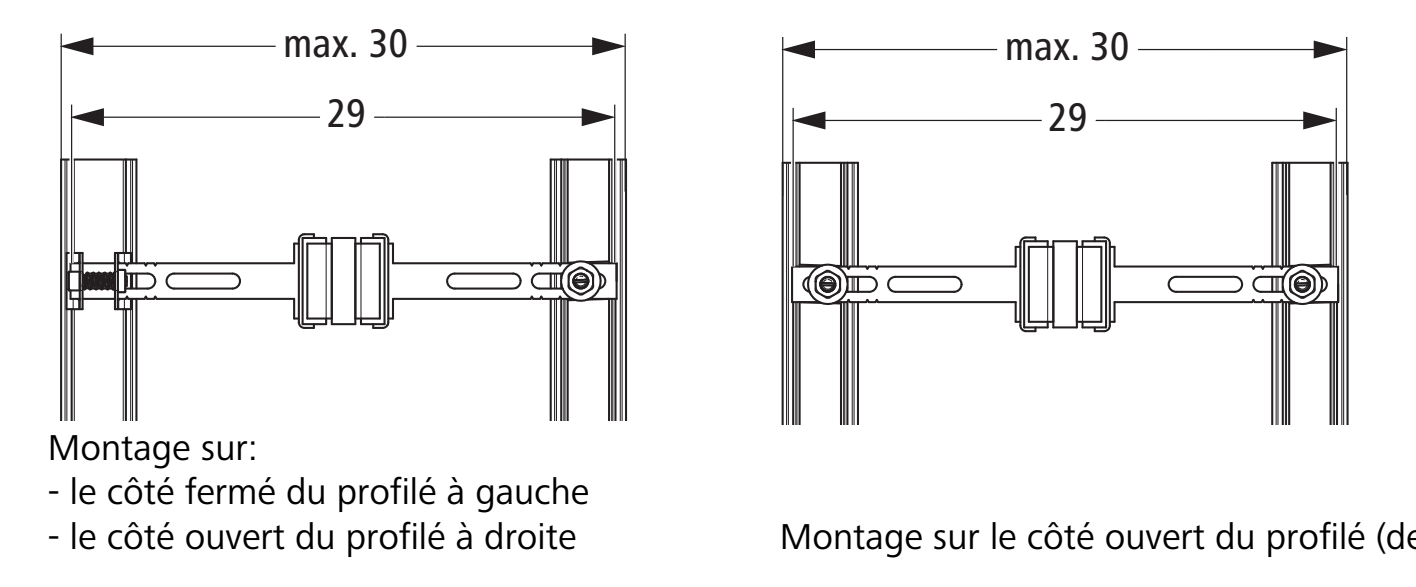

5.4.4.1 Dimensions du montage

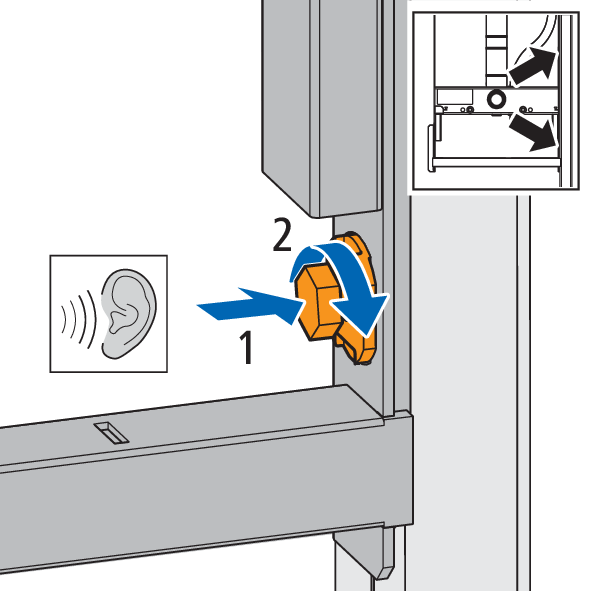

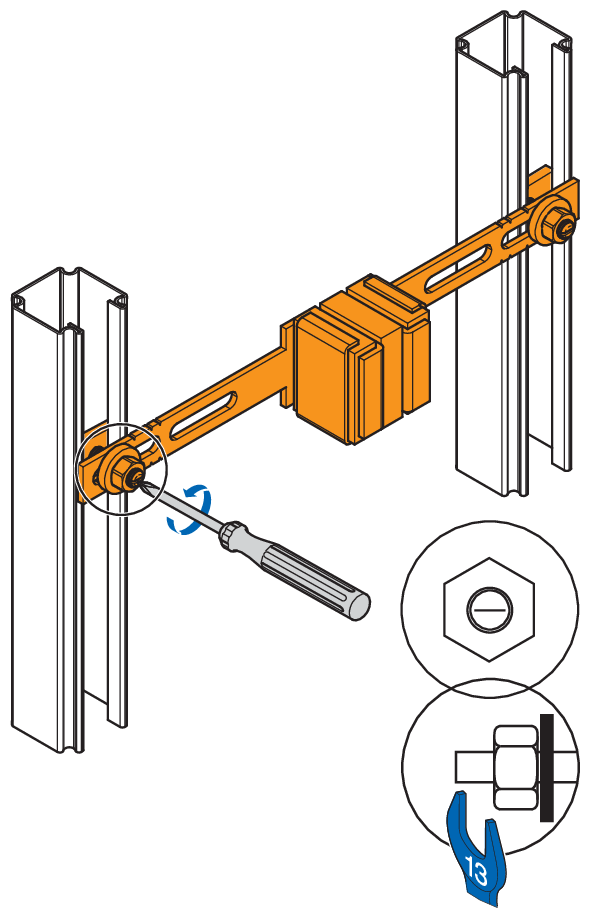

5.4.4.2 Monter la pièce d’assemblage contre le bruit Optivis-Tec sur le côté ouvert du profilé

Accessoires nécessaires:

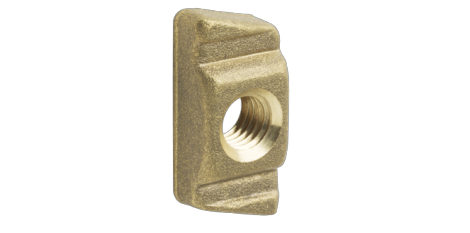

• Optivis-Set d'ancrage 72039.21

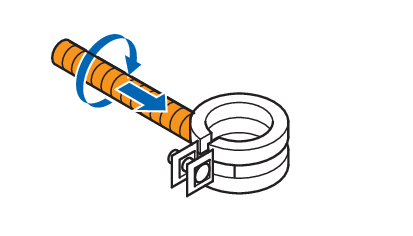

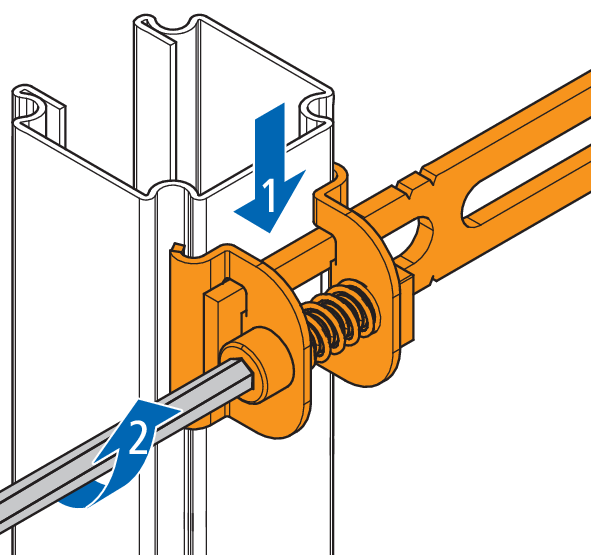

1. Introduire le set d’ancrage dans l’ouverture du profilé.
2. Tourner le set d’ancrage de 90° avec un tournevis à fente.
3. Faire glisser la pièce d’assemblage de protection contre le bruit sur la tige filetée du set d’ancrage, puis bloquer avec la rondelle et l’écrou hexagonal.



4. Répéter l’opération de l’autre côté de la pièce d’assemblage de protection contre le bruit.
5. Pour une profondeur de montage < 30 cm, couper l’attache de la pièce d’assemblage de protection contre le bruit à l’aide d’une scie à métaux.

• La pièce d’assemblage de protection contre le bruit est montée.

Optivis-Set d'ancrage

N° d'article: 72039

5.4.4.3 Monter la pièce d’assemblage de protection contre le bruit Optivis-Tec sur le côté fermé du profilé.

Accessoires nécessaires:

• Pince 71043.30 pour le côté fermé des profilés Optivis-Tec.

1. Faire glisser la pince sur l’extrémité de la pièce d’assemblage de protection contre le bruit.
2. Monter la pièce d’assemblage de protection contre le bruit à l’aide de la clé inbus Optivis-Tec (SW 5) sur le côté fermé du profilé Optivis-Tec 71040.



3. Pour une profondeur de montage < 30 cm, couper l’attache de la pièce d’assemblage de protection contre le bruit à l’aide d’une scie à métaux.

• La pièce d’assemblage de protection contre le bruit est montée.

Pince

N° d'article: 71043

Optivis-Tec-Profilé

N° d'article: 71040

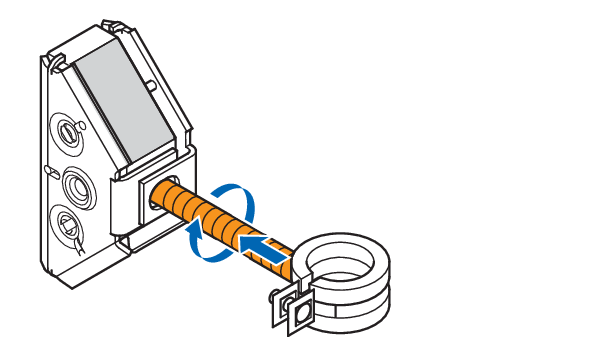

5.4.4.4 Monter la pièce d’assemblage de protection contre le bruit Optivis-Tec lorsque la profondeur de cloison de séparation est > 30 cm.

Accessoires nécessaires:

• Optivis-Set d'ancrage 72039.21

Variante de montage 1:

1. Couper le profilé de raccordement à la longueur nécessaire.
2. Fixer le profilé de raccordement avec sa pièce d’assemblage Optivis-Tec sur le profilé de cloison de séparation, 👉 Monter les pièces d’assemblage.
3. Percer un trou dans le profilé de raccordement (Optivis-Tec-Coupe-profilé 72020.21).
4. Tourner sur 90° l’une des extrémités de la pièce d’assemblage de protection contre le bruit sans pour autant dévisser sa vis.
5. Introduire le set d’ancrage dans l’ouverture du profilé, de manière à faire passer le filetage par le trou percé dans le profilé.
6. Tourner le set d’ancrage sur 90° de telle sorte qu’il s’immobilise dans la partie haute du profilé.
7. Fixer sur le profilé de raccordement la pièce d’assemblage de protection contre le bruit à l’aide du set d’ancrage.
8. Introduire le deuxième set d’ancrage dans l’ouverture du profilé Optivis-Tec vertical.
9. Tourner le set d’ancrage de 90°.
10. Fixer sur le profilé Optivis-Tec vertical la deuxième extrémité de la pièce d’assemblage de protection contre le bruit à l’aide du set d’ancrage.

• La pièce d’assemblage de protection contre le bruit est montée.



Variante de montage 2:

1. Couper le profilé de raccordement à la longueur nécessaire.
2. Fixer le profilé de raccordement avec sa pièce d’assemblage Optivis-Tec sur le profilé de cloison de séparation, 👉 Monter les pièces d’assemblage.
3. Percer un trou dans le profilé de raccordement (Optivis-Tec-Coupe-profilé 72020.21).
4. Introduire le set d’ancrage dans l’ouverture du profilé, de manière à faire passer le filetage par le trou percé dans le profilé.
5. Fixer sur le profilé de raccordement une extrémité de la pièce d’assemblage de protection contre le bruit à l’aide du set d’ancrage.
6. Introduire le deuxième set d’ancrage dans l’ouverture du profilé Optivis-Tec vertical.
7. Tourner le set d’ancrage de 90°.
8. Fixer sur le profilé Optivis-Tec vertical la deuxième extrémité de la pièce d’assemblage de protection contre le bruit à l’aide du set d’ancrage.

• La pièce d’assemblage de protection contre le bruit est montée.



Optivis-Tec-Coupe-profilé

N° d'article: 72020

Optivis-Set d'ancrage

N° d'article: 72039

5.5 Fixation des profilés pour des constructions isolées

Règles de montage:

• Fixer les profilés fermement au sol.

• Stabiliser les profilés avec au moins deux pièces d’assemblage.

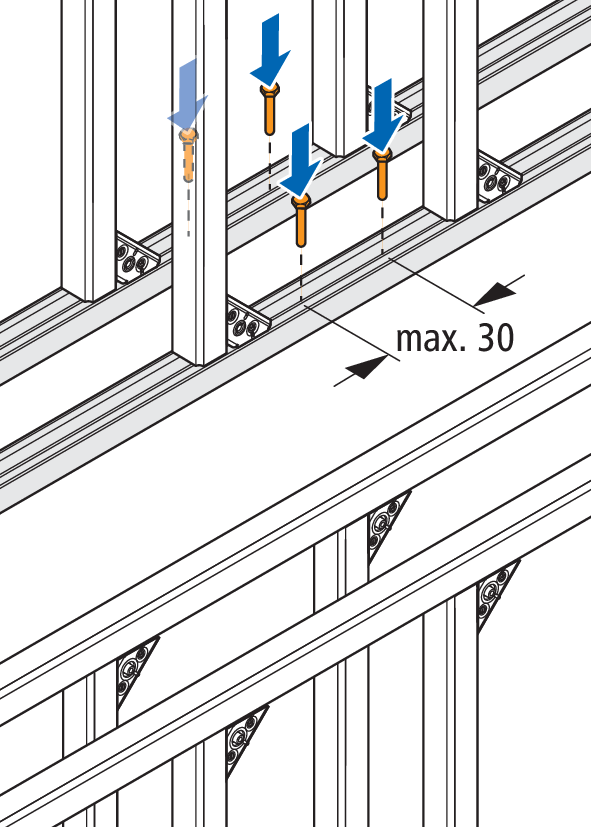

Fixer le profilé de sol.

1. Fixer tous les profilés de sol sur le sol avec le matériel de fixation faisant partie de la livraison. Fixer aussi les profilés courts avec au moins 2 vis.



2. Chaque angle de profilé de sol est à stabiliser avec 2 pièces d’assemblage.



3. L’angle isolé supérieur est à stabiliser avec 3 pièces d’assemblage.



Pour le montage sur un sol brut qui n’a pas encore reçu de revêtement, la stabilité de la cloison isolée peut être accrue par un profilé de sol qui en empêche tout basculement et qui dépasse de 50 cm à gauche et à droite de la cloison dans sa profondeur.

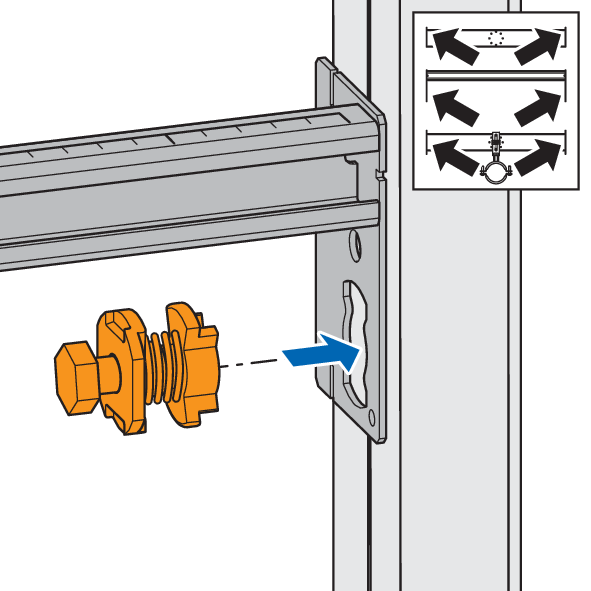

5.6 Monter les modules

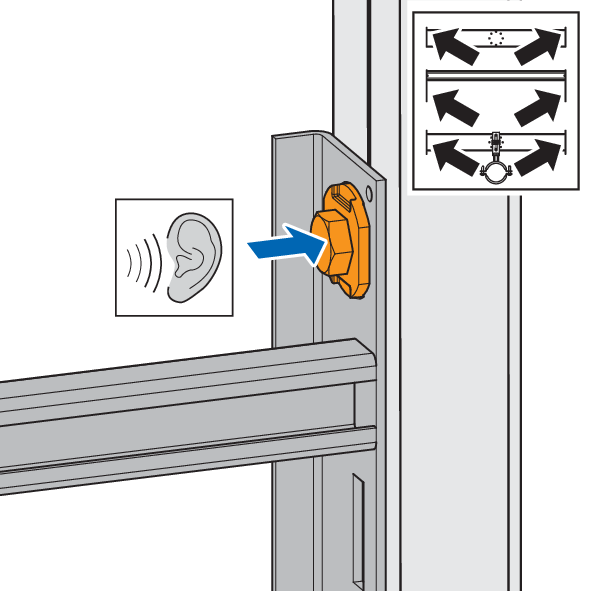

1. Introduire le set d’ancrage dans l’ouverture du module.

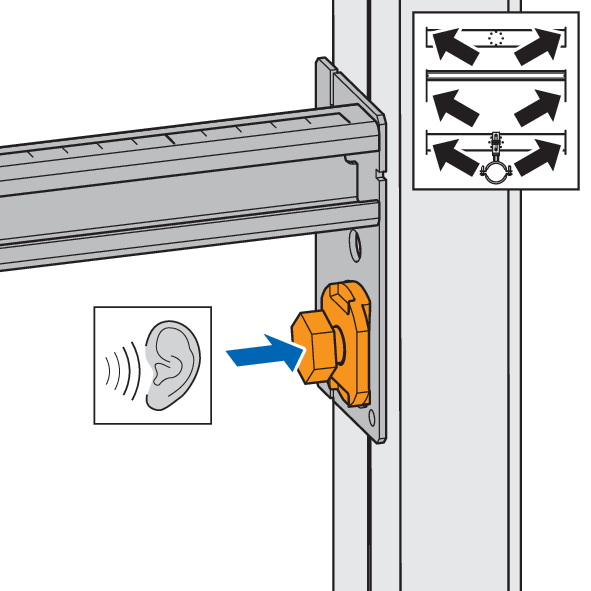

2. Enfoncer le set d’ancrage jusqu’à ce qu’un clic se fasse entendre.

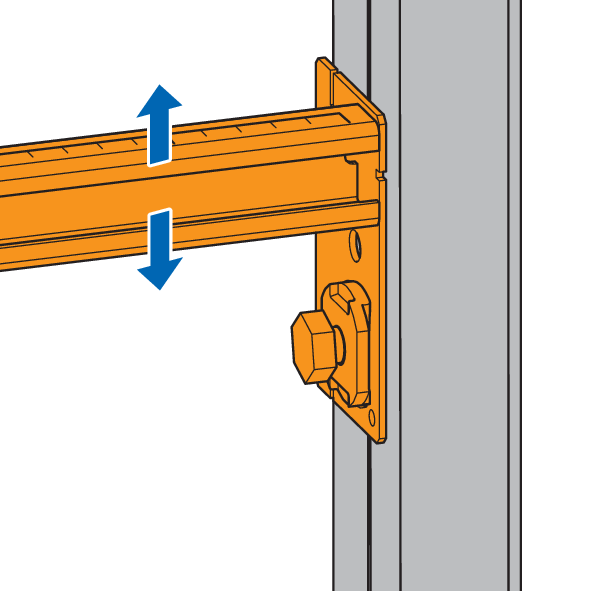

3. Ajuster les profilés en hauteur.

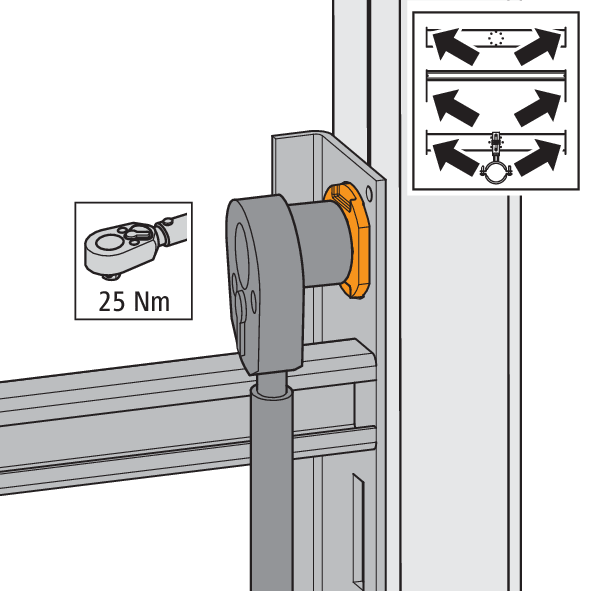

4. Serrer le set d’ancrage. Ce faisant, ne pas dépasser le couple de serrage maximal de 25 Nm.

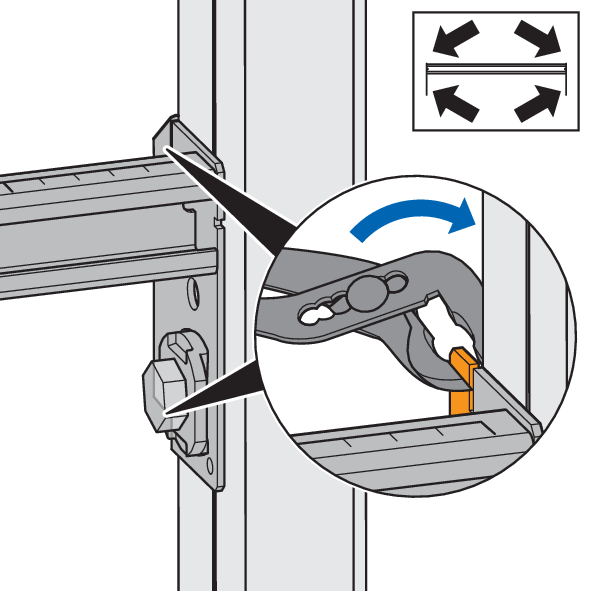

5. Rabattre les ergots prépercés des profilés sur le côté à un angle d’env. 90°, afin de les stabiliser dans leur position.
6. Rabattre sur le côté les ergots prépercés du support.



7. Choisir la hauteur du module en fonction des indications du fabricant de WC en céramique. Veiller à ce que la saillie des supports par rapport aux profilés soit de 1.5 mm au maximum.



Optivis-Set d'ancrage

N° d'article: 72004

5.6.1 Raccourcir le module WC

Le module WC Optivis-Tec est réglable en hauteur sur 4 niveaux. Il peut être raccourci de 25/50/60 ou 140 mm.

Le coude de rinçage et le tube de vidage doivent également être raccourcis.

Les instructions de montage pour le module WC Optivis-Tec 71200 sont disponibles en ligne sur www.nussbaum.ch, 👉 Instructions de montage 261.0.076.

Optivis-Tec-Module WC

N° d'article: 71200

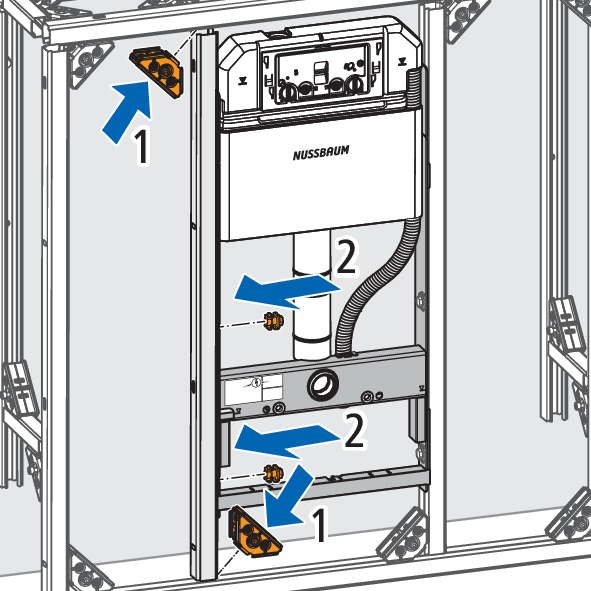

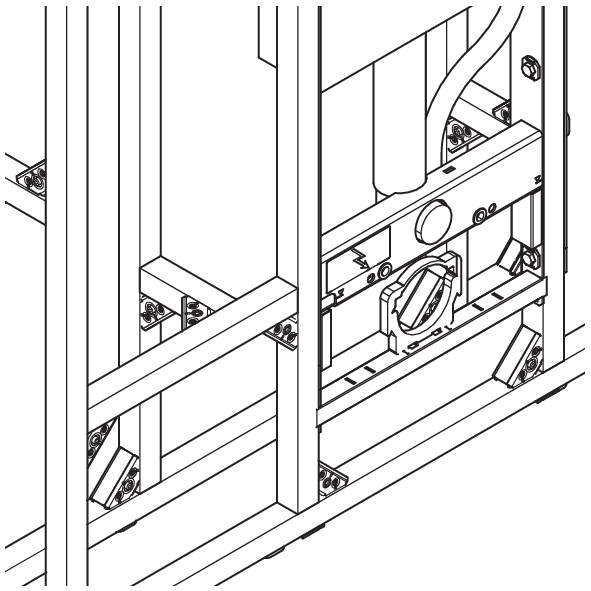

5.6.2 Monter le module WC

• Les deux profilés Optivis-Tec verticaux qui enserrent le module doivent être ouverts du côté du module.

• Avant de monter le profilé Optivis-Tec gauche, il faut avoir mis en place le module WC contre le profilé droit.

1. Utiliser les sets d’ancrage faisant partie de la livraison pour fixer le module sur le côté ouvert du profilé. Pour ce faire, introduire le set d’ancrage dans l’ouverture du module.



2. Enfoncer le set d’ancrage jusqu’à ce qu’un clic se fasse entendre, puis le faire tourner sur 90° dans le sens des aiguilles d’une montre.



3. Mettre en place le profilé Optivis-Tec gauche et y fixer le module WC avec les sets d’ancrage dans le même ordre que pour le profilé droit.

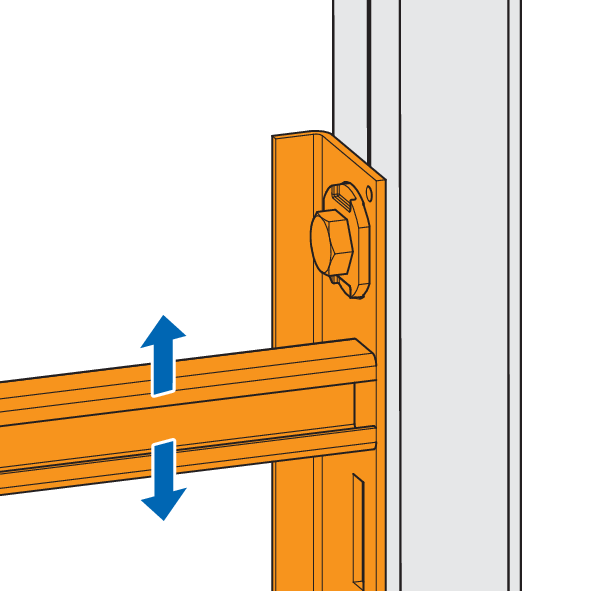

4. Ajuster le module WC.

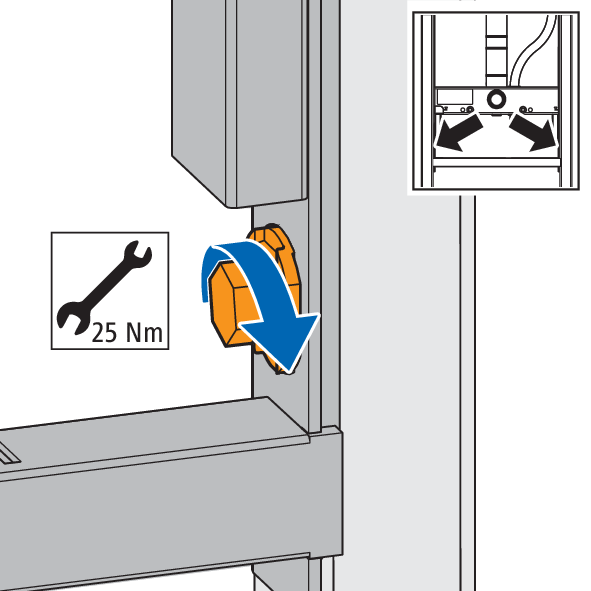

5. Serrer les sets d’ancrage du bas. Ce faisant, ne pas dépasser le couple de serrage maximal de 25 Nm.



6. Ajuster le module WC.



7. Serrer les sets d’ancrage du haut. Ce faisant, ne pas dépasser le couple de serrage maximal de 25 Nm.



Les instructions de montage pour le module WC Optivis-Tec 71200 sont disponibles en ligne sur www.nussbaum.ch, 👉 Instructions de montage 261.0.076.

Optivis-Tec-Module WC

N° d'article: 71200

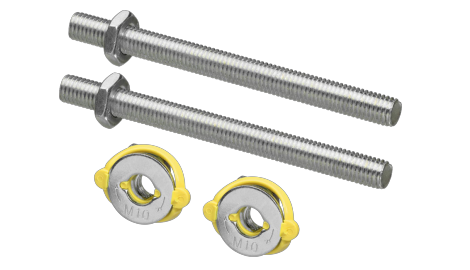

Optivis-Set d'ancrage

N° d'article: 72004

5.6.3 Monter le module urinoir

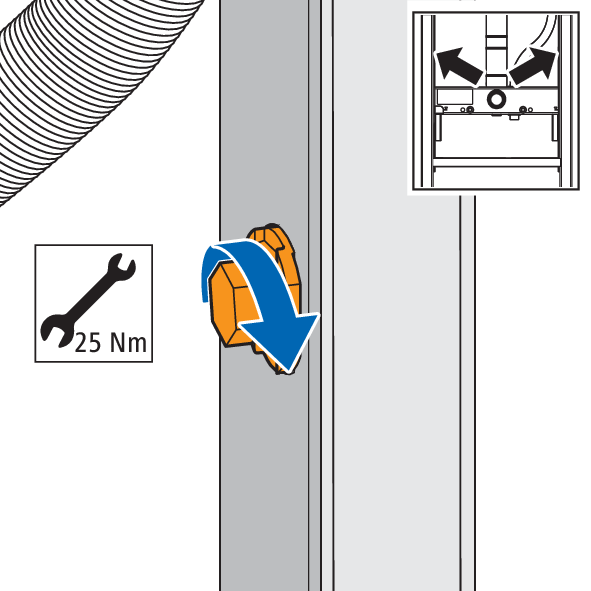

1. Utiliser les sets d’ancrage faisant partie de la livraison pour fixer le module sur le côté ouvert du profilé. Pour ce faire, introduire le set d’ancrage dans l’ouverture du module.



2. Enfoncer le set d’ancrage jusqu’à ce qu’un clic se fasse entendre.



3. Ajuster le module urinoir.



4. Serrer les sets d’ancrage. Ce faisant, ne pas dépasser le couple de serrage maximal de 25 Nm.



Ces instructions sont un extrait des instructions de montage du module urinoir Optivis-Tec 71210. Les instructions de montage sont disponibles sur www.nussbaum.ch, 👉 Instructions de montage 261.0.077.

Optivis-Set d'ancrage

N° d'article: 72004

Optivis-Tec-Module urinoir

N° d'article: 71210

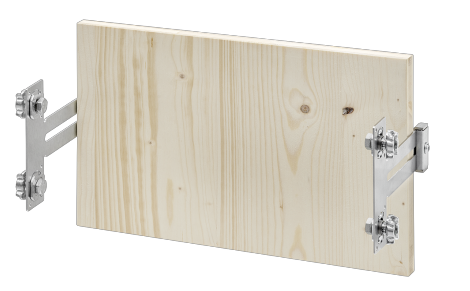

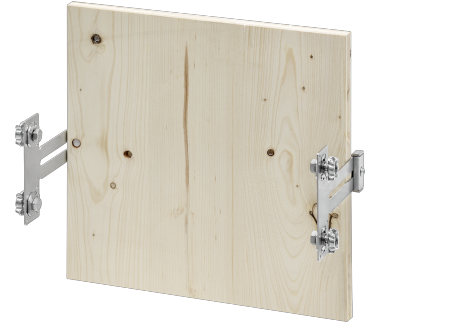

5.7 Monter le panneau en bois stratifié Optivis-Tec

En cas de présence de charges lourdes sur la console, p. ex. systèmes d’appui et de maintien, armoires murales et accumulateur de chaleur, des forces importantes agissent sur la construction avec cadres de montage. Ces forces sont compensées par des éléments de fixation supplémentaires tels que des panneaux en bois.

Les panneaux en bois stratifié Optivis-Tec sont conçus tant pour des charges légères que lourdes. Lors de leur montage sont ajoutés des supports qui permettent à l’ensemble de porter des charges lourdes.

Optivis-Tec-Panneau de fibres long

N° d'article: 71090

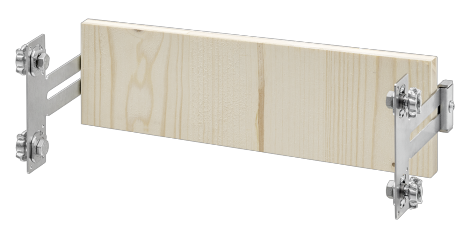

Optivis-Tec-Panneau en bois stratifié long

N° d'article: 71089

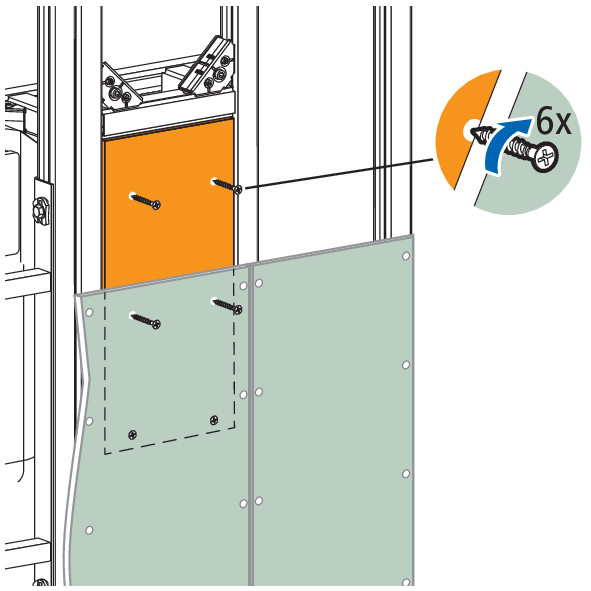

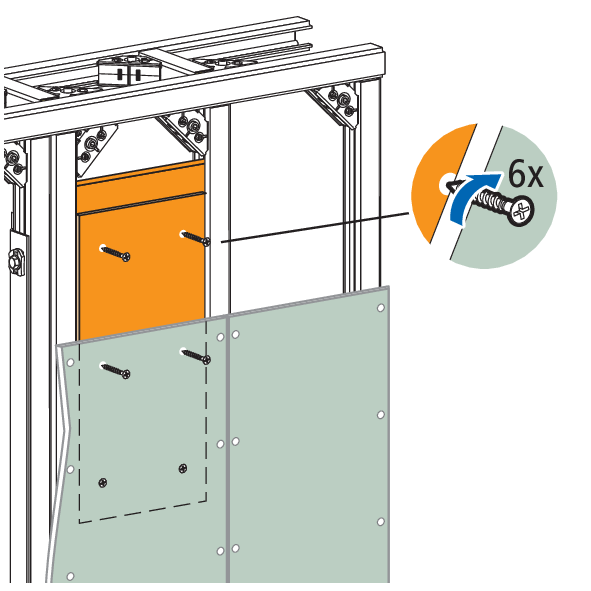

5.7.1 Monter un panneau en bois pour charges légères

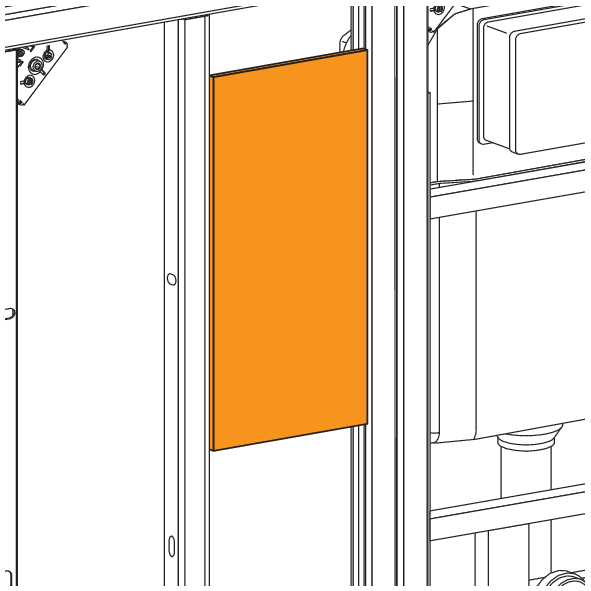

5.7.1.1 Monter le panneau en bois contre la face interne des rails

1. Encaster les rainures du panneau en bois dans les 2 côtés des ouvertures des profilés.
2. Utiliser 2 vis autoperforantes de part et d’autre pour immobiliser le panneau.



3. Les plaques de placoplâtre sont fixées sur le panneau en bois avec des vis autoperforantes.



Optivis-Tec-Panneau en bois stratifié

N° d'article: 71289

Optivis-Tec-Panneau de fibres

N° d'article: 71290

Optivis-Tec-Panneau de fibres long

N° d'article: 71090

Optivis-Tec-Panneau en bois stratifié long

N° d'article: 71089

5.7.1.2 Monter le panneau en bois contre la face externe des rails

1. Plaquer le panneau en bois à fleur sur les côtés fermés des profilés et utiliser des vis autoperforantes distantes de 10 cm pour fixer le panneau.



2. Les plaques de placoplâtre sont fixées sur le panneau en bois avec des vis autoperforantes.



Optivis-Tec-Panneau en bois stratifié

N° d'article: 71289

Optivis-Tec-Panneau de fibres

N° d'article: 71290

Optivis-Tec-Panneau de fibres long

N° d'article: 71090

Optivis-Tec-Panneau en bois stratifié long

N° d'article: 71089

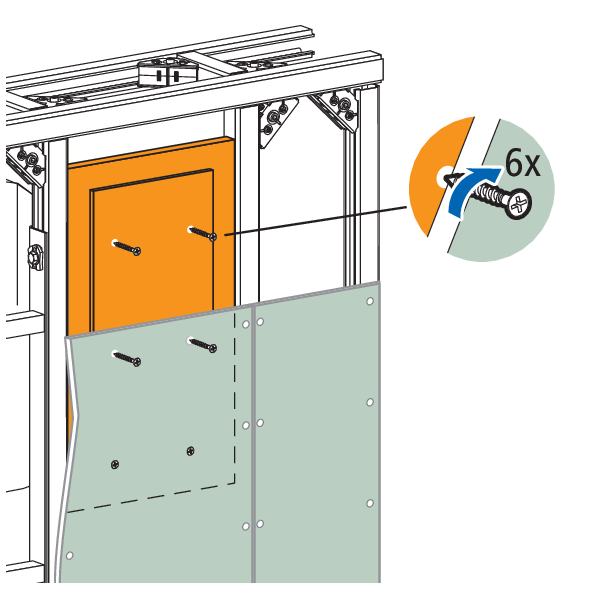

5.7.2 Monter un panneau en bois pour charges lourdes

1. Encaster les rainures du panneau en bois dans les 2 côtés des ouvertures des profilés.

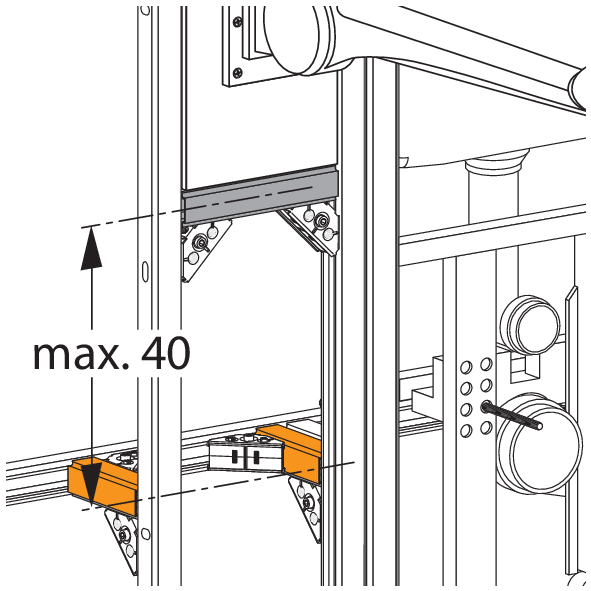

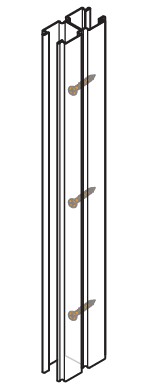

2. Pour des charges lourdes, stabiliser le bois en ajoutant un profilé sur le haut et un autre sur le bas.



3. Les plaques de placoplâtre sont fixées sur le panneau en bois par des vis autoperforantes.



4. Les équipements qui viennent s’ajouter au panneau sont à fixer par des vis appropriées. A cette fin, respecter les consignes de montage du fabricant de vis pour empêcher l’arrachement des vis.

5.8 Montage sans entraves à la mobilité

Pour l’aménagement de salles de bains sans entraves et en accord avec les besoins des seniors, Optivis offre des solutions qui répondent aux exigences de la statique et de la liberté des mouvements.

Lorsque sont montés des systèmes d’appui et de maintien qui permettent une mobilité sans entraves, des forces importantes agissent sur la construction avec cadres de montage. Pour leur fixation, des panneaux en bois stratifié Optivis-Tec sont utilisés.

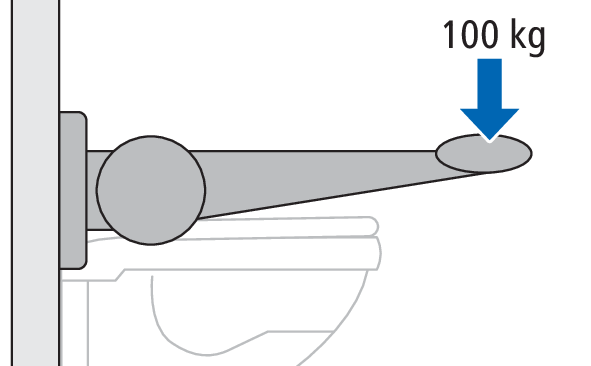

La fixation des poignées d’appui rabattables doit résister à une charge ponctuelle d’au moins 100 kg au niveau de l’avant de la poignée.

Pour les modules tels un WC ou un lavabo mural, les poignées sont fixées à gauche et à droite, à savoir de part et d’autre du module.

Pour un montage sans entraves à la mobilité, il faut fixer des profilés supplémentaires au mur.

Optivis-Tec-Panneau en bois stratifié long

N° d'article: 71089

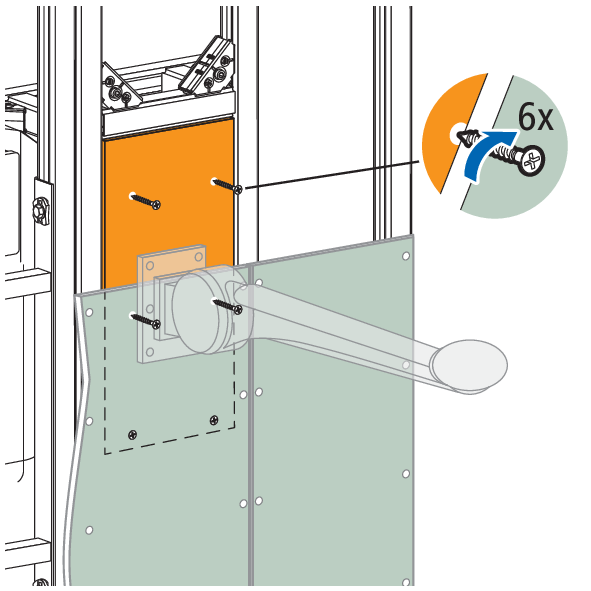

5.8.1 Monter une poignée d’appui rabattable sur un cadre de montage à hauteur partielle et à hauteur de pièce

Conditions:

• Le panneau en bois est monté sur le côté intérieur du profilé et est fixé par des profilés supplémentaires.



1. Renforcer la construction avec cadres de montage au moyen d’un profilé mural supplémentaire de 40 cm max. sous le panneau en bois.



2. Mettre en place les plaques de placoplâtre et, en plus de la fixation sur les profilés, utiliser des vis pour une fixation sur le panneau de bois.



3. Une fois le mur carrelé, arrimer la poignée d’appui rabattable sur le panneau en bois avec les vis prévues à cet effet.

5.9 Parement

Pour le revêtement des structures Optivis, ce sont les plaques de placoplâtre de Nussbaum suivantes qui conviennent:

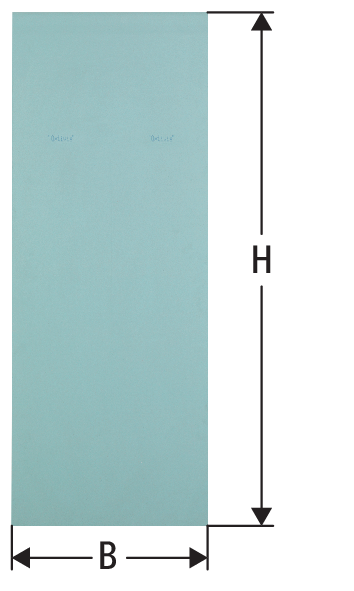

Plaque	Dimensions	Matériau
Plaque GKBI 18 mm (72036)*	H = 2000 mm L = 625 mm ép. = 18 mm	Plaque de placoplâtre imprégné à cœur

Plaques de placoplâtre de Nussbaum pour le parement de structures Optivis

* La plaque GKBI 18 mm répond aux exigences de protection incendie actuelles selon l’AEAI.

Les plaques GKBI de 18 mm de Nussbaum conviennent pour le revêtement de:

• Installations de cadres de montage

• Gaines techniques

• Cloisons de séparation et d’installation

• Espaces intermédiaires

Les plaques de placoplâtre peuvent être peintes, tapissées de papier peint et carrelées. Pour ce qui est de l’enduisage de plaques de placoplâtre, on distingue plusieurs niveaux de qualité (Q1 à Q4), voir 👉 Classification des niveaux de qualité.

Etant donné que les structures Optivis sont autoporteuses, on peut, selon la situation, utiliser aussi d’autres plaques, p. ex. en verre, bois, Fermacell, etc.

Le poids maximum du carrelage, adhésif compris, ne doit pas dépasser 25 kg/m². Les solutions spéciales doivent être coordonnées avec Plantec.

Plaque GKBI 18 mm

N° d'article: 72036

5.9.1 Matériaux et outillage

Ruban mousse pour profilé Optivis-Tec (71004)	Pour application entre les plaques de placoplâtre et le corps mural, pour un découplage acoustique Autoadhésif Longueur: 10 m, largeur: 80 mm, épaisseur: 5 mm
Vis à tôle autoperforantes Optivis (72045)	Pour la fixation des plaques de placoplâtre
Mastic imprégné (72049)	Pour l’enduisage de joints de séparation
Couteau	Pour couper et percer des plaques de placoplâtre
Scie sauteuse, scie-cloche	Pour couper et aménager des ouvertures destinées à recevoir des composants de l’installation
Visseuse sans fil	Pour le serrage des vis
Rabot	Pour le chanfreinage de plaques de placoplâtre

Outillage et accessoires pour le parement

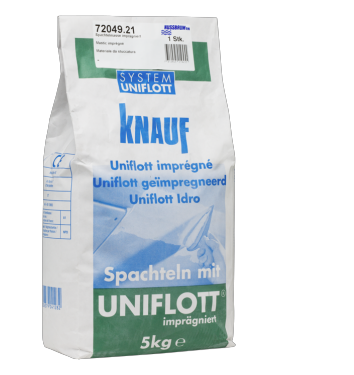

Mastic imprégné

N° d'article: 72049

Optivis-Vis à tôle autotaraudeuse

N° d'article: 72045

Ruban mousse autoadhésif

N° d'article: 71004

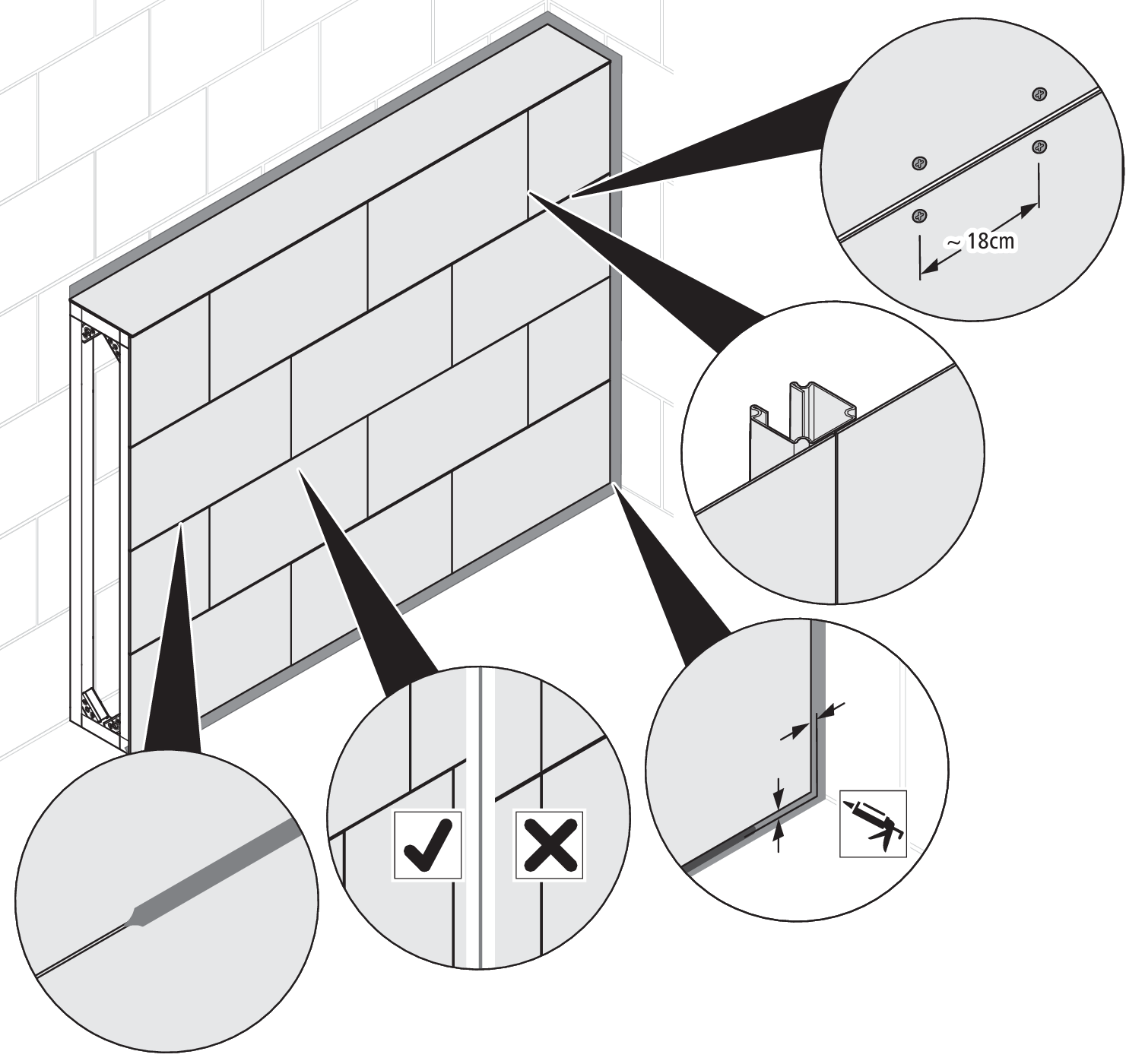

5.9.2 Façonner les plaques de placoplâtre

Pour le montage des plaques de placoplâtre s’appliquent les consignes suivantes:

• Les plaques de placoplâtre doivent toujours être montées avec un ruban mousse 71004.

• Appliquer les plaques de placoplâtre sur le ruban mousse sans exercer de pression.

• Disposer les vis tous les 18 cm env.

• Eviter les bord à bord (pas de joints croisés).

• Les arêtes de coupe perpendiculaire doivent être accolées à fleur, sans être enduites.

• Les arêtes de coupe des plaques de placoplâtre qui reposent sur un profilé aux 2/3 de l’épaisseur de plaque sont à biseauter à un angle d’env. 45°. Les joints en V ainsi créés permettent d’enduire facilement le mastic puisque celui-ci ne peut plus s’échapper par l’arrière. Ils garantissent aussi une forte liaison entre chacune des plaques.

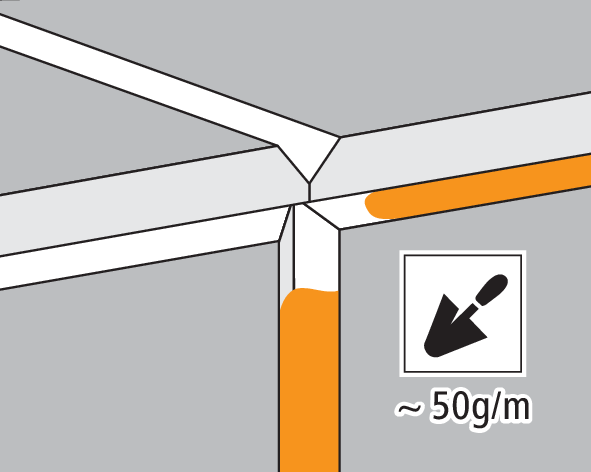

• Les arêtes arrondies doivent toujours être enduites. En présence de plusieurs couches, c’est le cas pour chacune d’elles.

• Selon le traitement de surface et le revêtement appliqué par la suite au parement sur le mur, les arêtes de coupe doivent éventuellement être traitées par un professionnel afin que le support réponde aux exigences de la structure murale choisie.

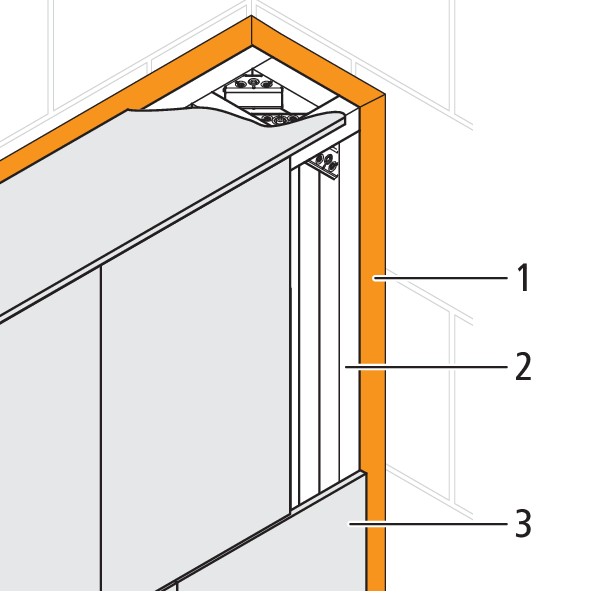

1. Apposer le ruban mousse Optivis-Tec (1) tout autour du cadre (2) côté mur, de sorte qu’il coure entre l’arête de la plaque de placoplâtre (3) et le mur, assurant ainsi sa fonction de découplage acoustique.



2. Biseauter les arêtes de coupe des plaques de placoplâtre aux 2/3 de l’épaisseur de plaque à un angle d’env. 45°.



3. Fixer les plaques de placoplâtre sur les profilés horizontaux avec les vis autoperforantes.
4. Enduire les arêtes arrondies. Ce faisant, respecter la directive SN EN 13963, niveaux Q1 à Q4.



Ruban mousse autoadhésif

N° d'article: 71004

5.9.2.1 Coffrage avec isolant à injecter (floculation)

Instructions de façonnage:

• Exécuter le coffrage avec plaque à 18 mm ou 2 × 12.5 mm.

• Lorsque deux parements sont superposés (2 × 12.5 mm), chevaucher les arêtes de coupe.

• Enduire les joints dans les deux couches.

5.9.3 Classification des niveaux de qualité

Extrait de la fiche technique de l’ASEPP N°85 «Etats de surface des systèmes de plaques fermés et tolérances dimensionnelles dans la construction à sec».

Classification des niveaux de qualité selon l’ASEPP (extrait de la fiche technique de l’ASEPP N°85)

Pour toute information complémentaire sur les niveaux de qualité et le traitement de surface, se reporter à la fiche technique ASEPP mentionnée plus haut.

5.9.4 Classes d’exposition à l’humidité

Les locaux humides sont divisés en 3 classes d’exposition.

Classification et définition des classes d’exposition à l’humidité

Les plaques GKBI 18 mm de Nussbaum (72036.21) correspondent à la classe d’exposition A01 et ne sont pas autorisées pour des salles de douches publiques et autres secteurs de classe d’exposition A 1.

5.10 Solutions de montage flexibles

5.10.1 Montage sans fixation murale

Le cadre de montage Optivis peut aussi être monté en toute stabilité sans fixation murale.

Règles de montage:

• Le cadre de montage Optivis doit prendre appui contre le mur de soutien.

• L’intervalle entre le profilé et la paroi latérale ne peut excéder 5 cm.

5.10.2 Montage sans fixation au sol ou au plafond

Pour certains types de sols et de plafonds tels que les plafonds en hourdis ou les plaques spaghettis, une fixation au sol ou au plafond n’est pas envisageable.

Le cadre de montage Optivis peut aussi être monté en toute stabilité sans fixation au sol ou au plafond. Pour la fixation, il faut avoir un support adéquat et il faut respecter plusieurs règles de montage.

Règles de montage:

• Le cadre de montage Optivis doit être est fixé sur le mur de soutien.

• Le mur de soutien doit être en dur ou, lorsqu’il s’agit d’une paroi légère, celle-ci doit comporter un profilé UA renforcé.

• L’intervalle entre les entretoises de la paroi arrière et le plafond ou le sol peut être au max. de 10 cm.

• La profondeur du cadre de montage doit être de 60 cm au maximum.

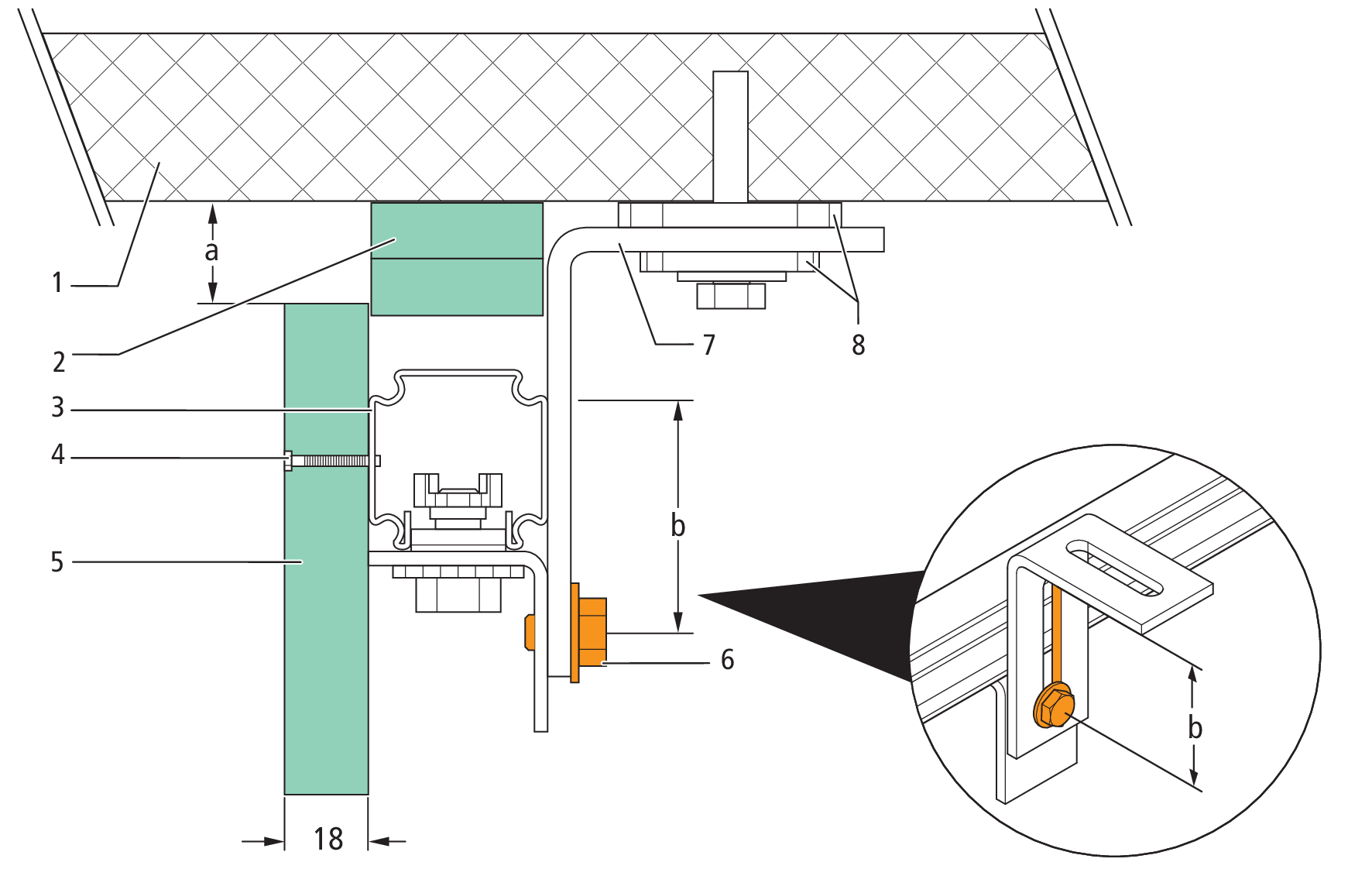

5.10.3 Montage plafonds abaissés

Lorsque le plafond est abaissé, il faut s’assurer que la vis dans l’équerre de fixation Optivis-Tec 71045 puisse glisser.

Pour que la vis puisse glisser dans l’équerre, le couple de serrage maximal doit être ≤ 20 Nm.

Règles de montage:

• Déballer les équerres et les mettre en place sans toucher au réglage de la vis.

• Si la vis s’est desserrée, le couple optimal pour la resserrer est de 15 Nm.

• Dans la plage d’abaissement du plafond (a), fixer les plaques de placoplâtre (2) sur la largeur de profilé (4 cm) entre le profilé et le plafond. Le parement y prend appui, ce qui permet de colmater le joint de dilatation.

5.10.4 Montage avec interruption du profilé de sol

Dans certaines situations de montage où, p. ex. une conduite d’évacuation est située hors de l’élément de cadre, il est nécessaire d’interrompre le tracé du profilé de sol.

Le cadre de montage Optivis peut aussi être monté en toute stabilité lorsque le profilé de sol est interrompu.

Règles de montage, variante 1:

• Le module d’appareil doit prendre appui contre le mur arrière.

Règles de montage, variante 2:

• Le module d’appareil doit être fixé au sol séparément avec une équerre de fixation.

5.10.5 Construction de renfoncements

A l’aide des profilés et pièces d’assemblage Optivis-Tec, on peut construire des niches sans contact avec le corps mural.

5.10.6 Solution de montage avec profilés décalés

Lorsque, pour des cloisons de séparation, les appareils de part et d’autre ne sont pas dans la même ligne de fuite, il faut un profilé supplémentaire pour relier les deux côtés. Pour accroître la stabilité, les deux côtés doivent prendre appui l’un sur l’autre.

5.10.7 Accessoires pour diverses situations de montage

Pour l’installation d’éléments comme des robinetteries et compteurs d’eau, ou encore de charges lourdes telles que des chauffe-eau, Optivis prévoit les supports et fixations suivants:

Fixation	Matériau	Utilisation/propriétés
Optivis-Tec-Support robinetterie, réglable en profondeur 71240.21	Bois Acier galvanisé	Pour la fixation de robinets à montage caché, hauteur 11 cm Réglage en profondeur 4 à 15 cm
Optivis-Tec-Support robinetterie, réglable en profondeur 71240.22	Bois Acier galvanisé	Pour la fixation de robinets à montage caché, hauteur 25 cm Réglage en profondeur 4 à 15 cm
Optivis-Tec-Support robinetterie, réglable en profondeur 71240.23	Bois Acier galvanisé	Pour la fixation de robinets à montage caché, hauteur 40 cm Réglage en profondeur 4 à 15 cm
Optivis-Tec-Rail de fixation 71235	Acier galvanisé	Pour la fixation de charges lourdes (p. ex. chauffe-eau, conduites dans gaines d’installation isolées)
Optivis-Ecrou d'ancrage 72001	Laiton	Pour le montage de tiges filetées M6, M8, M12 pour colliers, utilisables avec profilé Optivis-Tec 71040
Set de fixation 72003	Acier galvanisé	Pour module urinoir Optivis-Tec en vue du montage de colliers encastrables dans le rail de fixation Optivis-Tec 71235 Se compose de 2 écrous d’ancrage, tiges filetées et écrous

Supports et fixations

Set de fixation

N° d'article: 72003

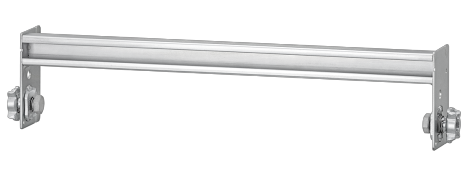

Optivis-Tec-Rail de fixation

N° d'article: 71235

Optivis-Tec-Support robinetterie

N° d'article: 71240

Optivis-Ecrou d'ancrage

N° d'article: 72001

5.10.8 Fixation de tiges filetées

Les écrous d’ancrage et tiges filetées (M6, M8, M12) servent à mettre en place des points de fixation, p. ex. pour lavabos, meubles, colliers, etc.

1. Glisser l’écrou d’ancrage dans le profilé.
2. Visser la tige filetée sur l’écrou d’ancrage.



• Solution de fixation, p. ex. pour un lavabo.



Optivis-Ecrou d'ancrage

N° d'article: 72001

5.10.9 Fixation de colliers

La pièce d’assemblage peut servir aussi pour la fixation des colliers.

1. Visser la tige filetée M10 sur le collier.



2. Visser la tige filetée M10 avec son collier sur la pièce d’assemblage.



Optivis-Ecrou d'ancrage

N° d'article: 72001
