Themenwelt - Dimensionierung von Rohrleitungssystemen

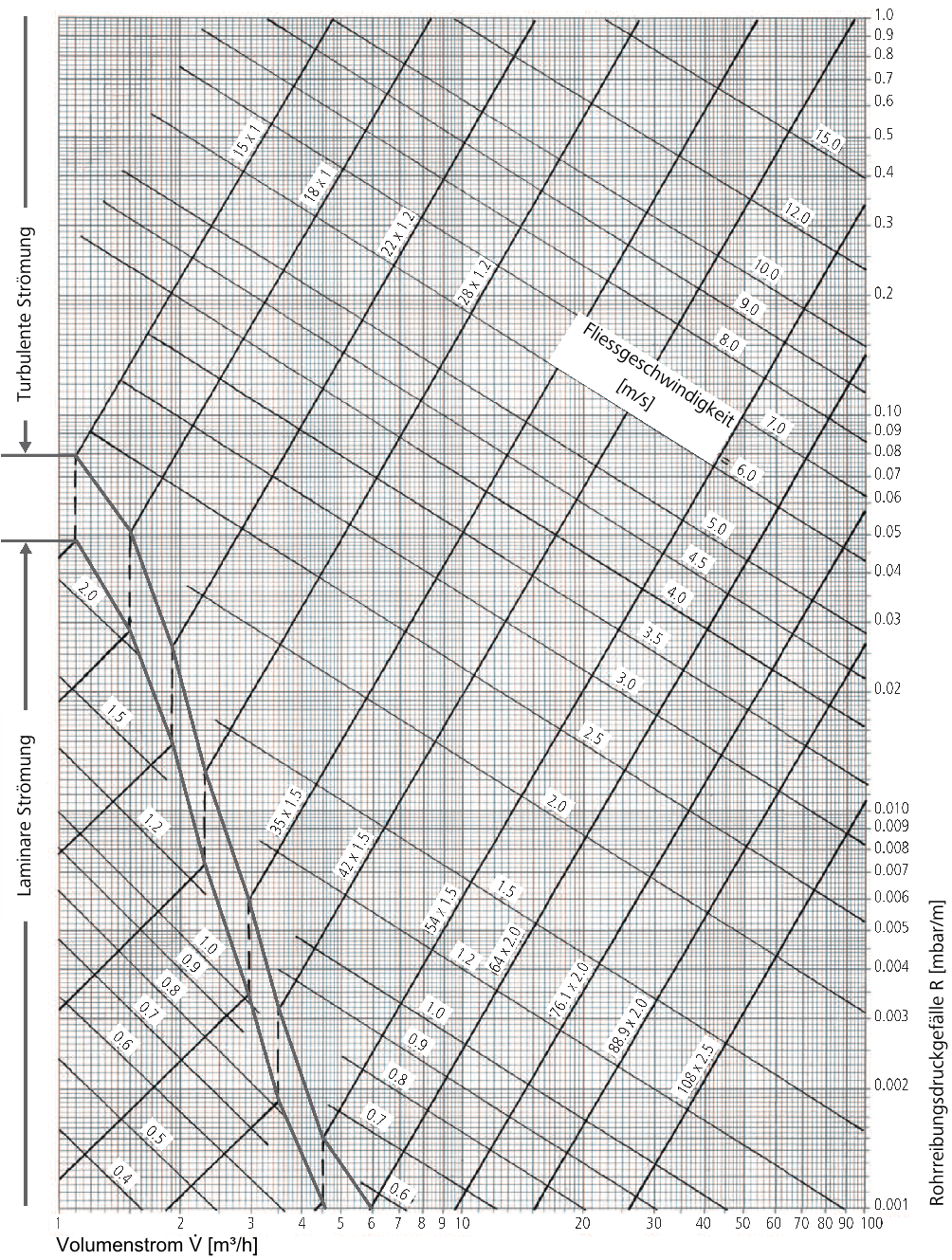

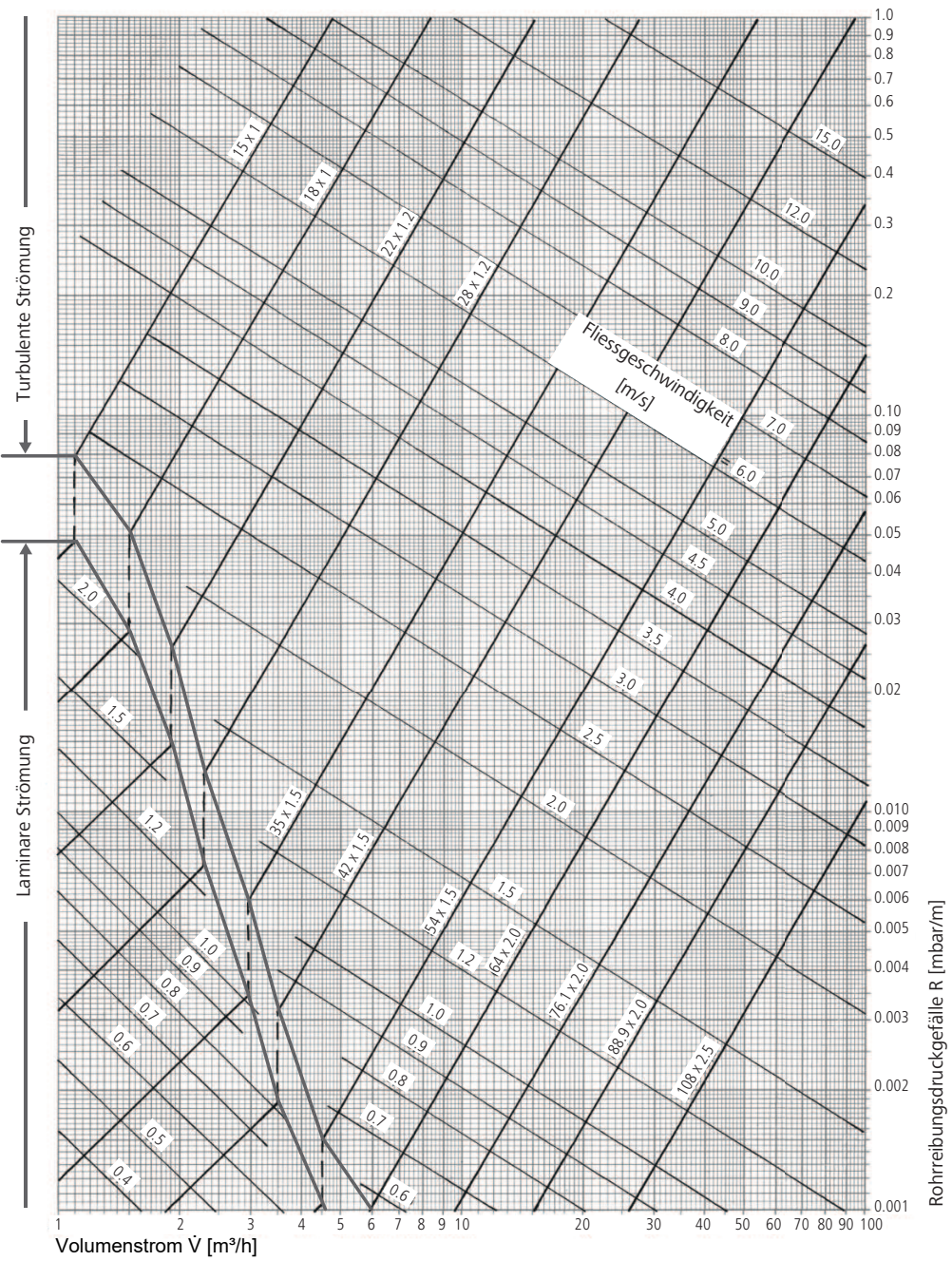

5.1 Druckverlustdiagramm von Edelstahlrohren für Erdgas H

Diagramm zur Bestimmung der Druckverluste durch Rohrreibung in Rohren nach SN EN 10305.

Rohrrauigkeit k = 0.0015 mm

Maximale Fliessgeschwindigkeit = 6 m/s

Im Übergangsbereich von laminarer zu turbulenter Strömung ist der oberste Wert auf dem senkrechten Kurvenabschnitt abzulesen (0.08 mbar/m).

Der kleinste Volumenstrom beträgt 1 m³/h, für kleinere Volumenströme wird in der Berechnung 1 m³/h eingesetzt.

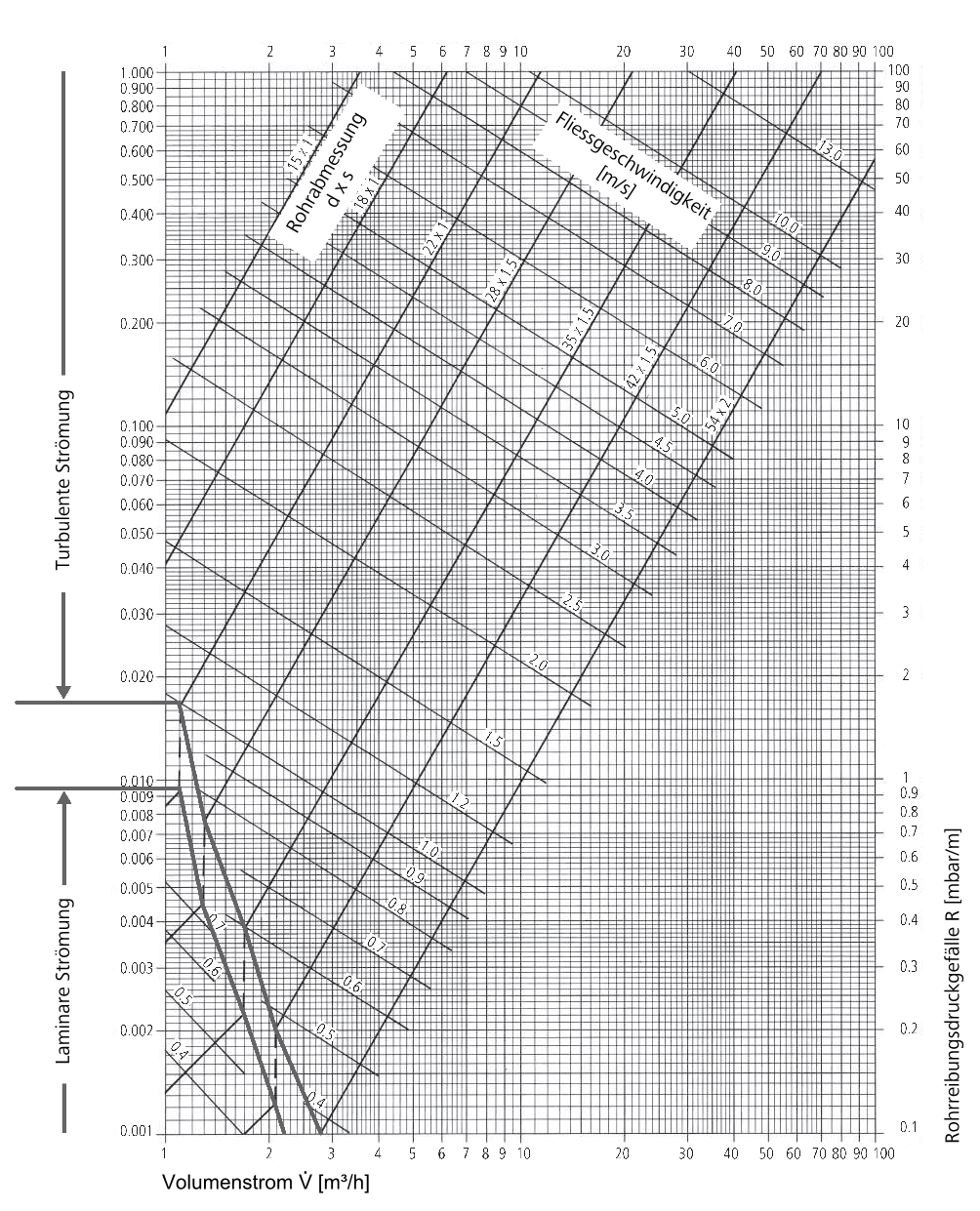

5.2 Druckverlustdiagramm von Edelstahlrohren für Flüssiggas

Diagramm zur Bestimmung der Druckverluste durch Rohrreibung in Rohren nach EN 1057 (DIN 1786).

Rohrrauigkeit k = 0.0015 mm
