Vom Handrad zum Antrieb
Mit der neusten Generation Absperrventile mit Easy-Top-Oberteil treibt Nussbaum in der Schweiz in Kombination mit der Stellantriebs-Einheit Easy-Matic den Trend der Automatisierung im Bereich Sanitärtechnik voran.
Die Stellantriebs-Einheit beinhaltet:
- Easy-Matic-Actuator
der innovative Antrieb in drei Grössen
(ema 10 – DN 32, ema 20 – DN 50, ema 50 – DN 100)
- Easy-Matic-Controller (emc 1)
mit integriertem Timer, Schnittstellen, Bedienung
- Diverse Anschlussmöglichkeiten
für Standardsensoren
- Schnittstellenmöglichkeiten
digital und Modbus
Erforderlich: Stromanschluss/Steckdose 230V
Actuator
Innovativ – die Nussbaum Antriebslösung
Elektrischer Antrieb zum Easy-Top-Ventiloberteil der neusten Generation. Einfache Montage direkt am Oberteil, nachrüstbar von DN 15 – DN 100.

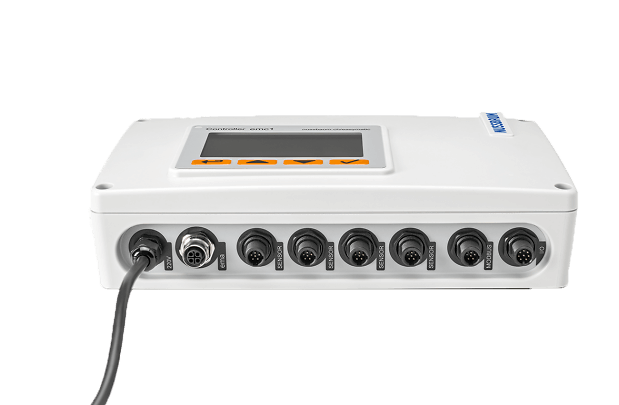

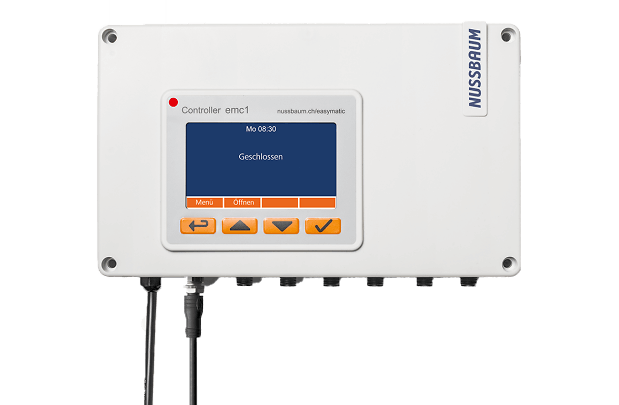

Controller
Multifunktionaler Bedienungskomfort
Steuereinheit mit integriertem Netzgerät, Bedienelementen inkl. Timer und Anschlussmöglichkeiten wie Wasserfühler, Druckschalter, Temperaturschalter und Strömungskontrollschalter sowie Schnittstellen zur Gebäudeautomation. Optimale Montage an der Wand.
Integrierter Timer
Mit dem integrierten Timer erfolgt die Zeitsteuerung des Easy-Matic-Actuators. Dabei können sowohl datumsspezifische Ereignisse als auch Ereignisse an wiederholenden Wochentagen gespeichert werden.
Anwendungsmöglichkeiten:
Gewerblich – Stellantriebs-Einheit schliesst zeitgesteuert bei Nichtgebrauch des Wassers die Wasserzuleitung ab. Die Frischwasserzuführung, z.B. in Laboranlagen, wird über Nacht unterbrochen, um allfällige Wasserschäden zu vermeiden.
Öffentlich – Brunnen werden über Nacht via Zeitsteuerung abgeschaltet. Zuleitungen von Wasseranlagen auf Sportplätzen werden zum Schutz vor Wasserdiebstahl und unnötigem Wasserverbrauch unterbrochen.
Privat – Mit unterbrochener Gartenleitung kann der unnötige Verbrauch von Frischwasser sowie der Wassermissbrauch verhindert werden.
Einstecken und loslegen
Die verschiedenen Sensoren können durch das Plug and Play Prinzip einfach mit dem Easy-Matic-Controller verbunden und in Betrieb genommen werden. Dabei spielt es keine Rolle, welche Steckkontakte gewählt und wie viele Sensoren (max. 4) eingesteckt werden.
WASSERFÜHLER
Der Wasserfühler wird in Bodennähe in gewünschter Höhe an der Wand montiert und am Easy-Matic-Controller eingesteckt. Dabei gibt der zu detektierende Wasserstand die Montagehöhe vor. Tritt in einem Leckage-Fall Wasser aus dem Leitungssystem aus und verbreitet sich im Raum, so wird das entsprechende Ventil automatisch durch den Easy-Matic-Actuator geschlossen, sobald der Sensor mit Wasser in Kontakt kommt.
Anwendungsmöglichkeiten:
Im Ein-, Mehrfamilienhaus, in Hochhäusern, Schulhäusern, Sporthallen, öffentlichen Bauten sowie im Ferienhaus – das öfters unbewohnt ist, in Labors, Zahnarztpraxen – welche über das Wochenende unbesetzt sind, in Lagerräumlichkeiten mit wasserempfindlicher Ware. Ein Wasserfühler bietet Schutz vor grossen Hauswasserinstallations-Wasserschäden.
Druckschalter
Der Druckschalter wird mittels Gewinde im Leitungssystem an der gewünschten Position integriert, und mit dem Easy-Matic-Controller verbunden. Am Druckschalter kann der gewünschte Schaltpunkt (z.B. 7 bar) von Hand eingestellt werden. Wird nun dieser Druckbereich überschritten, schliesst das entsprechende Absperrventil automatisch.
Anwendungsmöglichkeiten:
Boilerabsicherung, Industrieanlagen etc.
TEMPERATURSCHALTER
Der Temperaturschalter wird mittels Gewinde im Leitungssystem an der gewünschten Position eingebaut und mit dem Easy-Matic-Controller verbunden. Am Temperaturschalter kann die gewünschte Schalttemperatur (z.B. 60 °C) von Hand eingestellt werden. Wird diese Temperatur erreicht, schliesst das entsprechende Absperrventil automatisch.
Via externer digitaler Schnittstelle kann sogar der Boiler bei zu hoher Temperatur abgeschaltet werden!
STRÖMUNGSKONTROLLSCHALTER
Den Strömungskontrollschalter gibt es in zwei Ausführungen:
Anbindung an den BA-Systemtrenner
Anbindung an das Sicherheitsmembranventil
Bei beiden Ausführungen detektiert der Strömungskontrollschalter abfliessendes Leitungswasser. Nach der Montage des Strömungsschalters und dem Anschliessen an den Controller ist der Sensor einsatzbereit. Beim Austritt von grossen Wassermengen (Störungsfall )schliesst das entsprechende Absperrventil automatisch.
Anwendungsmöglichkeiten:
BA-Systemtrenner-Überwachung, Sicherheitsmembranventil-Überwachung (Falls die Abflussmengen im Störungsfall nicht abgeführt werden können verhindert der Strömungskontrollschalter ein überfluten des Technikraumes).

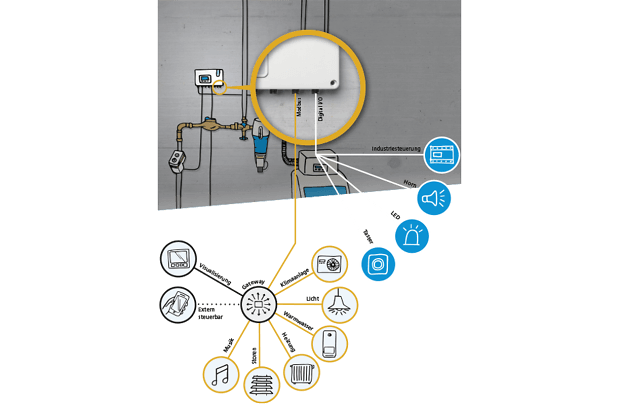

Gebäudeautomation
Modbus
Programmierung durch Elektroinstallateur
Digitale Schnittstelle
Dabei steht folgender potentialfreier Signalaustausch bereit.
Eingänge: öffnen, schliessen
Ausgänge: offen, geschlossen, Fehler, Sensorsignal ein
Anwendungsbeispiele:
Ventilsteuerung von weiter entfernt mittels Schalter, Ventilpositionsanzeige mittels Signalleuchte oder Horn, Anbindung an digitale SPS-Klemme zur Steuerung von mehreren Antrieben, Einbindung in Gebäudeautomation mittels Bus-System: Fernbedienung, Integration in komplexe Anlagen.
Ihr Mehrwert
Die einfache Handhabung von Easy-Matic überzeugt Installateure und Planer.
Nachrüstbar – Einfache Montage, nachrüstbar auf das Easy-Top-Oberteil
Komplett – Deckt komplettes Spindelventilsortiment von DN 15 – DN 100 ab
Zeitgemäss – Einfache, zeitgemässe Bedienung des Easy-Matic-Controllers
Intelligent – Der Antrieb erkennt das Ventil automatisch nachdem die Ventilwerte definiert wurden
Montagevoraussetzung
Easy-Top-Ventiloberteile der neuesten Generation
Die neuen, absolut wartungsfreien Absperrventile mit Easy-Top-Oberteilen von Nussbaum beinhalten eine revolutionäre Technik. In einem strömungstechnisch optimierten Gehäuse aus korrosionsbeständigem Rotguss und einem Ventilsitz aus erosionsfestem Edelstahl, ist das Spindelgewinde im Oberteil nicht mediumberührt. Das bringt viele Vorteile. Ein Verklemmen durch Kalk- oder Schmutzablagerungen ist nicht möglich. Somit bleibt die Leichtgängigkeit beim Öffnen und Schliessen des Ventils gewährleistet – und zwar dauerhaft.
Gesamtleistung
Für die Trinkwasser-Verteilung bietet Nussbaum eine W3- und SIA-385/2-konforme Gesamtlösung und eine umfassende Gesamtleistung aus einer Hand. Optiarmatur ist das komplette Programm der Armaturen. Optifitt mit Press und Serra ist das umfangreiche Sortiment an Fittings für diverse Medien und Spezialeinsätze. Optipress umfasst Fittings und Rohre für die Trinkwasser-Installation im Keller und in den Steigzonen und ist mit Gaz und Therm auch ideal für die Gas und Heizwasserverteilung. Optiflex steht für die Trinkwasser-Installation auf der Etage und Optivis-Tec für das Vorwandsystem. Therm-Control ist eine innovative Einzelraumregelung für eine intelligente Fussbodenheizung. Dabei sind alle Systeme und Komponenten durchgängig aufeinander abgestimmt. Abgerundet wird die umfassende Produktpalette mit den starken Dienstleistungen Nussbaum Plantec, Service und Individual. Bei Nussbaum passt alles zusammen.
