Einfache Luftführung

Luftführung ohne spürbare Raumabkühlung

Die Zuluft wird durch den Lüfter der Wärmepumpe aus dem Raum angesogen, strömt durch die Luftführungseinheit mit dem Luftfilter und wird durch eine Öffnung an der Unterseite des Geräts zum Kältemittelkreislauf geführt, wo der Luft ein Teil der Wärmeenergie entzogen wird.

Die um wenige Grad abgekühlte Abluft wird durch die hinteren und seitlichen Öffnungen am Gerät zurück in den Raum geführt. Das führt zu einer kaum spürbare Raumabkühlung.

Aufgrund der Abkühlung kondensiert der Wasserdampf in der Luft. Das Kondensat wird durch den Kondensatschlauch kontrolliert abgeführt.

Die gewonnene Wärmeenergie wird über den Wärmetauscher im Warmwasserspeicher auf das Trinkwasser übertragen.

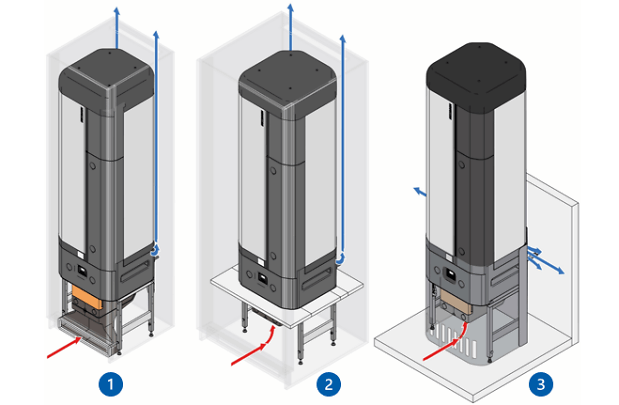

  • 1) Gerät 68010: Luftführung mit Luftführung Zuluft in Schränken nach SMS / SN EN 1116:2018.
  • 2) Geräte 68020: Luftführung mit Kammer-Abdichtung in einem Schrank.
  • 3) Gerät 68030: Luftführung mit Unterbauabdeckung bei freistehender Aufstellung.
