2.1 Druckverlust

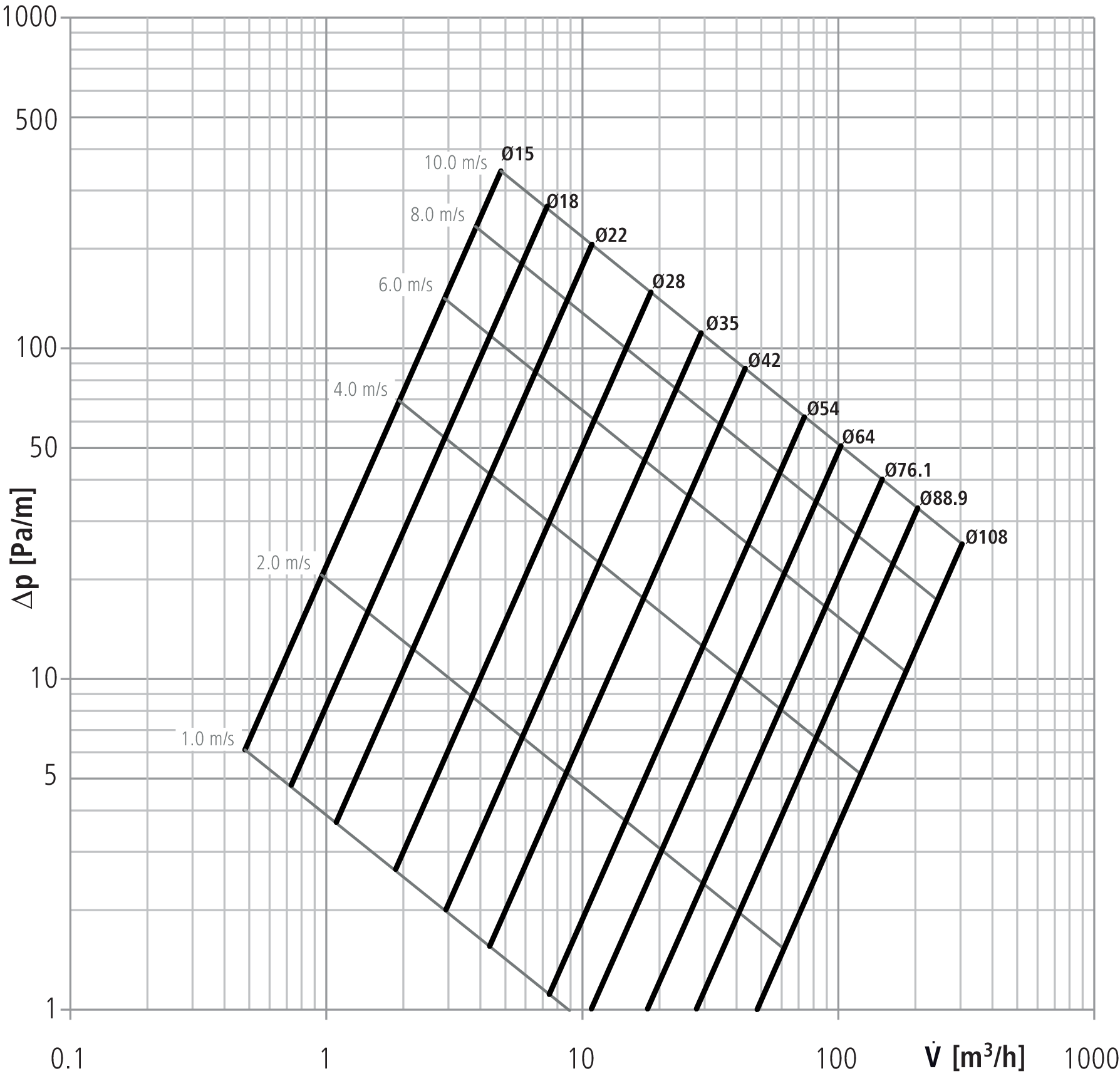

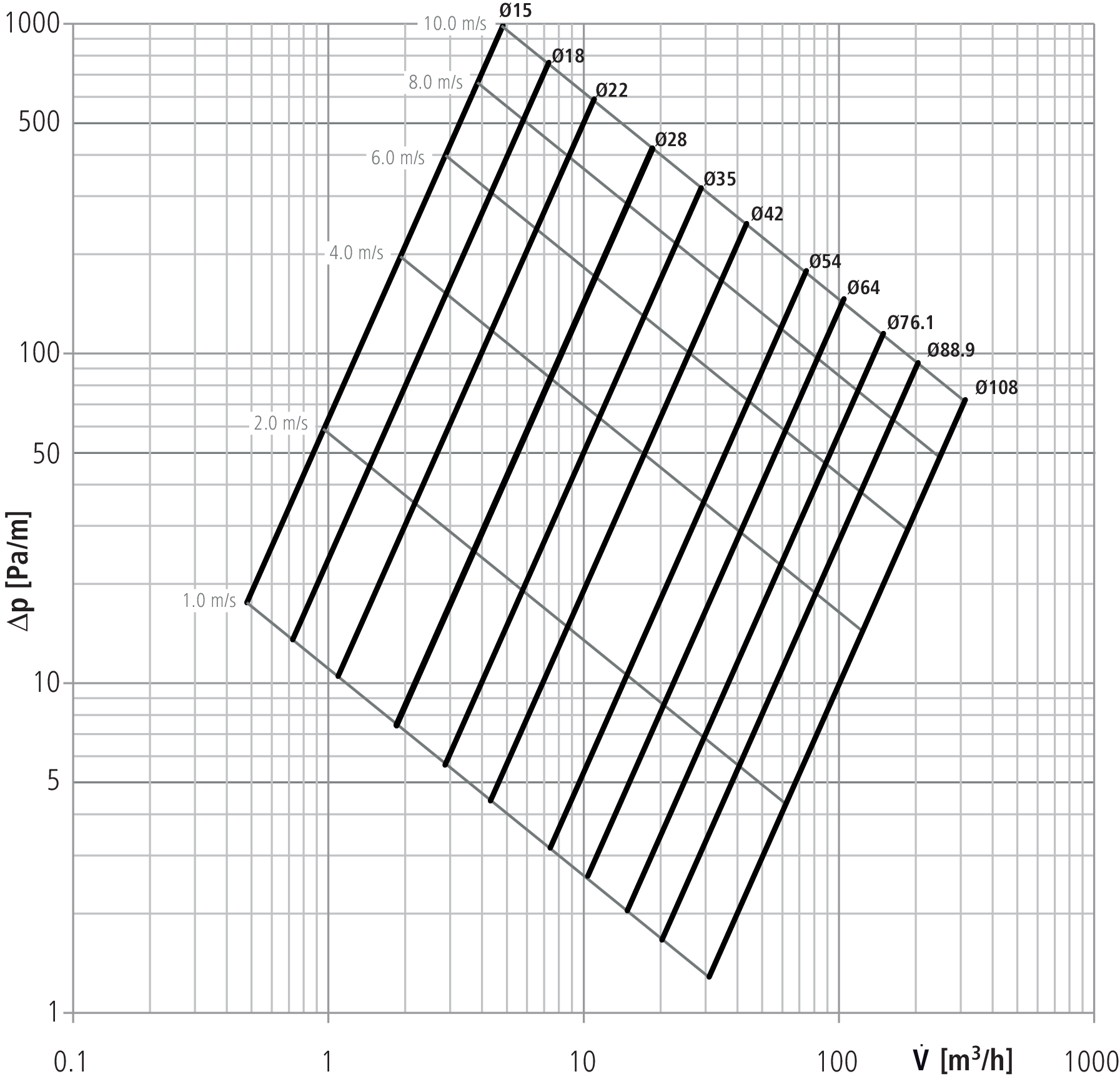

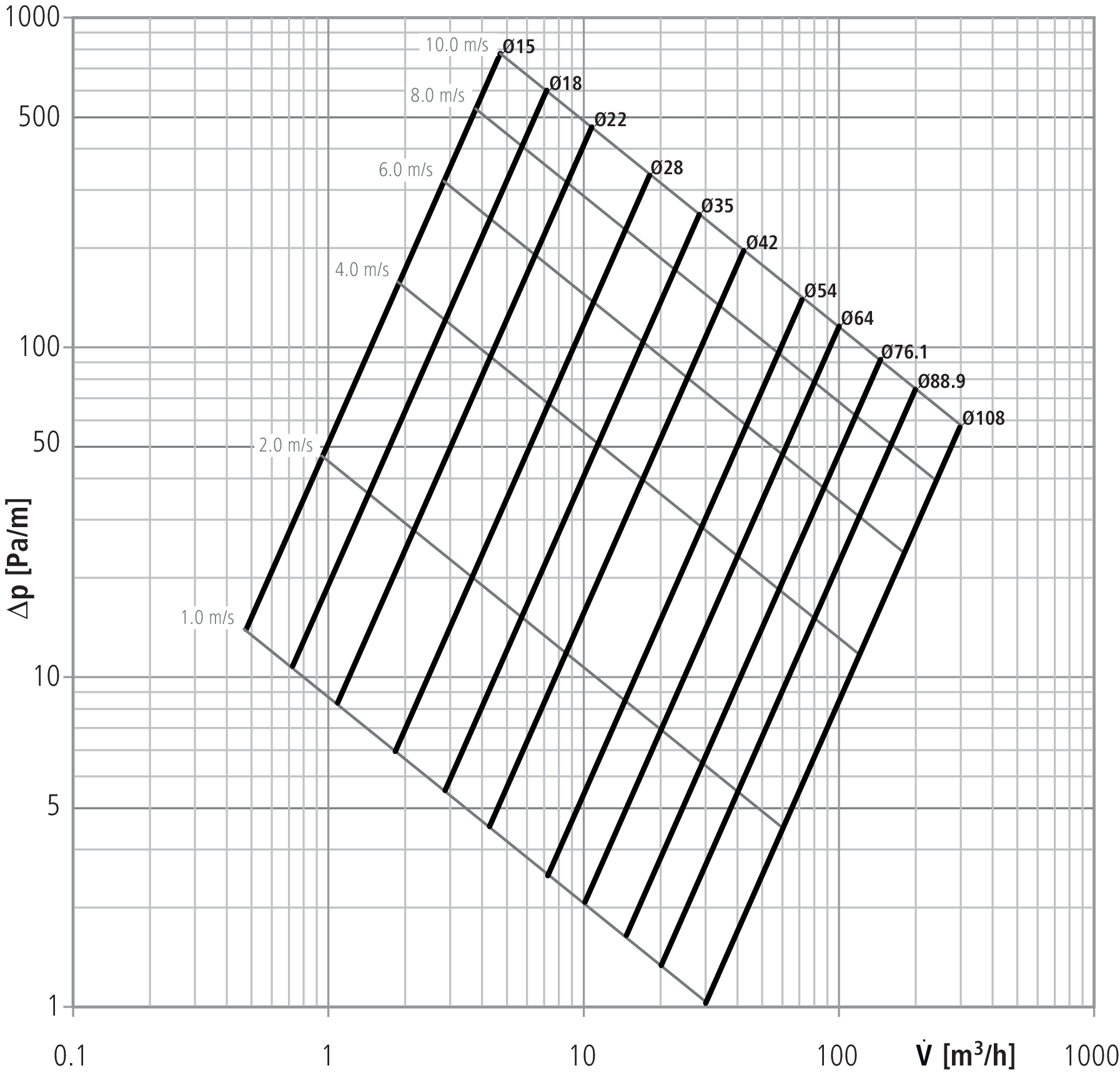

Die nachfolgenden Diagramme zeigen das Rohrreibungsdruckgefälle R, in Abhängigkeit vom Volumenstrom V̇ [m3/h] und der Fliessgeschwindigkeit v [m/s], unter folgenden Bedingungen:
|
Medium:
|
Druckluft
|
|
Temperatur:
|
20 °C
|
|
Oberflächenrauigkeit:
|
0.0015 mm
|
