Montageanleitung - Therm-Control-Regelset
299.0.892 / V10
10 Störungsbehebung
Basis-Regeleinheiten, Raumthermostate und Rücklauf-Temperaturfühler weisen durch rotes Blinken auf Fehler hin.
Die Geräte können immer nur eine Fehlermeldung zugleich anzeigen. Nach der Fehlerbeseitigung prüfen, ob weitere Fehlermeldungen anstehen.
- Die Anzahl der Blinksignale in einem Intervall zählen und mit Hilfe unten stehender Tabellen die mögliche Fehlerursache ermitteln.
10.1 Störungstabellen
10.1.1 Störungstabelle Basis-Regeleinheit

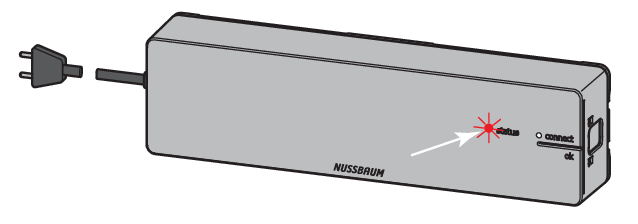

Störungsanzeige durch rote LED [status] an der Basis-Regeleinheit.
|
Störungsanzeige / Verhalten |
Mögliche Ursachen |
Abhilfe |
|---|---|---|
|
LED [status] blinkt 3Â x |
Funkverbindung zum Raumthermostat unterbrochen |
Signalstärke prüfen |
|
Platzierung des Raumthermostats prüfen |
||
|
Raumthermostat: Batterien leer |
Batterien wechseln |
|
|
Raumthermostat: Distanz zur Basis-Regeleinheit zu gross |
Funkverstärker verwenden |
|
|
LED [status] blinkt 4Â x |
Kabel des Rücklauf-Temperaturfühlers ist defekt |
Kabel und Stecker prüfen |
|
Störung am Rücklauf-Temperaturfühler |
Montage des Rücklauf-Temperaturfühlers prüfen |
|
|
Rücklauf-Temperaturfühler austauschen |
||
|
Basis-Regeleinheit austauschen |
||
|
LED [status] blinkt 5Â x |
Vorlauftemperatur zu hoch/niedrig |
Vorlauftemperatur am Kessel bzw. Kühlaggregat anpassen |
|
Anlege-Temperaturfühler Vorlauf defekt |
Kabel und Stecker prüfen |
|
|
Temperatursensor austauschen |
||
|

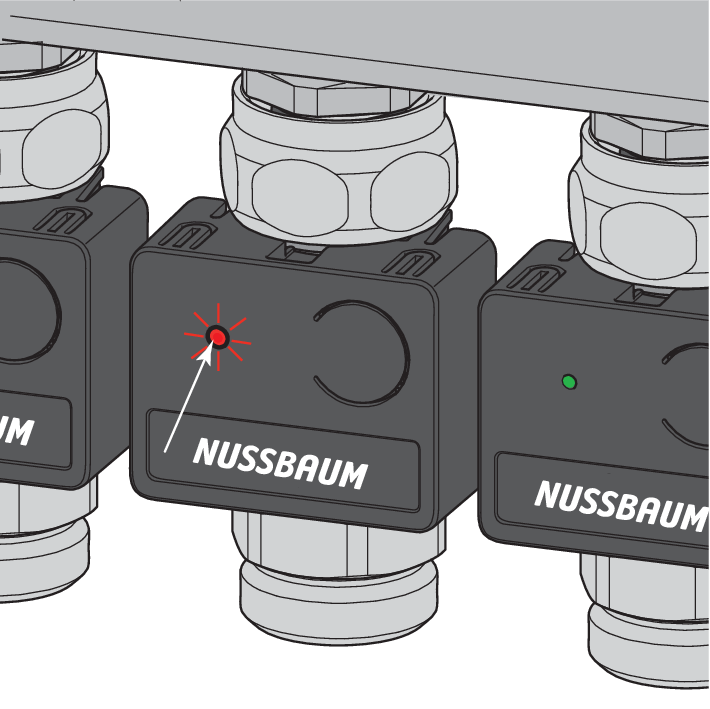

LED [status] blinkt 6 x und rote LED an einem Rücklauf-Temperaturfühler |
Temperatursensor des Rücklauf-Temperaturfühlers ist defekt |
Rücklauf-Temperaturfühler austauschen |
|
Montage des Rücklauf-Temperaturfühlers prüfen |
||
|
LED [status] blinkt 7Â x |
Raumthermostat: Datenspeicher für Raumthermostate ist voll |
Zurücksetzen auf Werkseinstellungen |
|
LED [status] blinkt 9Â x |
Basis-Regeleinheit: Knopfzelle ist leer |
Knopfzelle Typ CR2032 austauschen |
|
LED [status] blinkt 10Â x |
Taupunkt unterschritten |
Vorlauftemperatur in den Einstellungen anpassen |
|
LED [status] blinkt dauerhaft |
Flachbandkabel bei Inbetriebnahme nicht angesteckt oder defekt |
Basis-Regeleinheit vom Stromnetz trennen, Flachbandkabel entfernen, Basis-Regeleinheit mit Stromnetz verbinden, Reset durchführen, Basis-Regeleinheit vom Stromnetz trennen, alle Kabel einstecken, Basis-Regeleinheit mit Stromnetz verbinden |
Jetzt kaufen
10.1.2 Störungstabelle Raumthermostat
Störungsanzeige durch rote LED [connect] am Raumthermostat.
|
Störungsanzeige / Verhalten |
Mögliche Ursachen |
Abhilfe |
|---|---|---|
|
LED [connect] blinkt 3Â x |
Funkverbindung zur Basis-Regeleinheit ist unterbrochen |
Funkverbindung prüfen; ggf. eine Position näher an Basis-Regeleinheit wählen oder Funkverstärker einsetzen |
|
LED [connect] blinkt 4Â x |
Störung an der Basis-Regeleinheit |
|
|
LED [connect] blinkt 5Â x |
Batterien des Raumthermostats schwach |
Batterien wechseln |
|
Temperatur am Raumthermostat ist nicht einstellbar |
Temperatur ist über die Bediensoftware eingestellt |
Temperatur in der Bediensoftware löschen |
Jetzt kaufen
10.1.3 Störungstabelle Rücklauf-Temperaturfühler
Störungsanzeige durch LED am Rücklauf-Temperaturfühler.
|
Störungsanzeige / Verhalten |
Mögliche Ursachen |
Abhilfe |
|---|---|---|
|
LED leuchtet 1 x grün, blinkt dann gelb |
Leistungsstufe aktiv Keine Funkverbindung zum Raumthermostat |
Prüfen, ob der Raumthermostat angemeldet ist |
|
LED leuchtet rot |
Basis-Regeleinheit erkennt Rücklauf-Temperaturfühler nicht |
Zurücksetzen auf Werkseinstellungen und neu zuordnen |
|
Mehr als 12 Rücklauf-Temperaturfühler zugeordnet |
Zurücksetzen auf Werkseinstellungen und neu zuordnen |
