Instructions de montage - Therm-Control-Set de commande

8.1 Relier l’unité de base de réglage au réseau domestique

Conditions:

• Therm-Control a été relié en niveau de développement 3 à un terminal compatible Wi-Fi et mis en service.
• Un PC, une tablette, un smartphone ou un PC portable est présent.
• Un réseau domestique avec liaison Internet est présent.

• Relier l’unité de base de réglage avec le réseau domestique, soit via Wi-Fi, 👉 Raccorder l’unité de base de réglage par Wi-Fi soit via le câble LAN, 👉 Relier l’unité de base de réglage via le câble LAN (option).

8.1.1 Raccorder l’unité de base de réglage par Wi-Fi

Pour relier l’unité de base de réglage avec le réseau domestique local, les conditions suivantes doivent être réunies:

• Il faut avoir sous la main le mot de passe du réseau domestique.

• Le réseau WiFi doit avoir une puissance de 2.4 GHz.

A partir de la version logicielle X.X-5.0, les ports suivants doivent être ouverts dans les paramètres du routeur:

• Port 53 DNS (UPD/TCP)

• Port 80 HTTP (TCP)

• Port 443 HTTPS (TCP)

• Port 502 Modbus

• Port 8883 MQTT Secure (TCP), sortant

• Ports 49152 – 65535 Ports dynamiques (TCP), sortants

1. Démarrer le navigateur web (Internet Explorer, Google Chrome, Safari ou autre) et saisir 1.1.1.1 dans la barre d’adresse. Confirmer les messages du navigateur.
• Le site Web [Nussbaum Therm-Control] s’ouvre.
2. Dans la fenêtre de démarrage, sous le menu, cliquer sur le bouton .
• Le menu [Paramètres] s’ouvre.
3. Cliquer sur le bouton avec le nom de l’unité de base de réglage.
4. Cliquer sur le bouton [Wi-Fi].

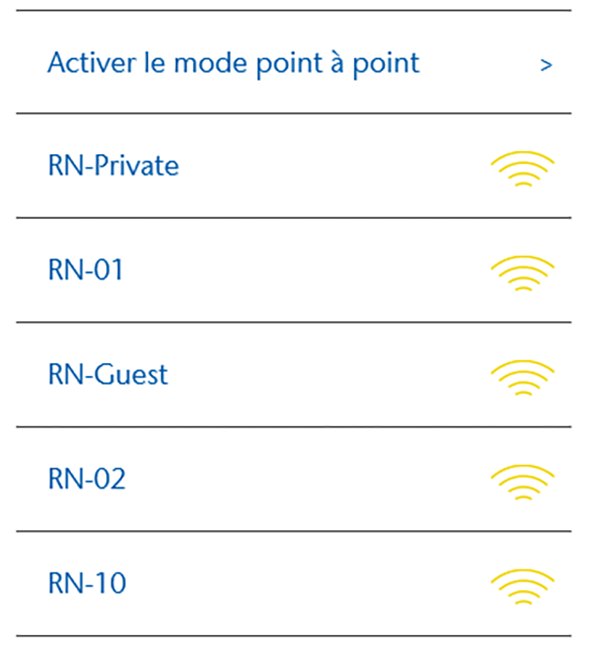

5. Sélectionner le Wi-Fi qui doit être raccordé à Therm-Control.
6. Saisir le mot de passe du réseau domestique dans la fenêtre du navigateur.
• Le Wi-Fi du module Wi-Fi Therm-Control disparaît des connexions réseau sans fil de l’ordinateur ou du terminal. L’unité de base de réglage est maintenant reliée à Internet.
7. Relier l’ordinateur ou la tablette à nouveau à votre réseau domestique compatible Internet.
8. Poursuivre avec 👉 Enregistrer un compte client.

Therm-Control-Unité de base de réglage

N° d'article: 56010

8.1.2 Relier l’unité de base de réglage via le câble LAN (option)

1. Enficher le câble LAN dans la prise femelle du module Wi-Fi et le relier au routeur du réseau domestique.



2. Poursuivre avec 👉 Enregistrer un compte client.

Une adresse IP sera attribuée au module Wi-Fi par le routeur. L’adresse IP précédente 1.1.1.1 n’est plus valable. La nouvelle adresse IP du module Wi-Fi se trouve à l’interface utilisateur du logiciel du routeur.

Therm-Control-Unité de base de réglage

N° d'article: 56010

8.1.3 Enregistrer un compte client

La langue de l’interface web https://connect.nussbaum.ch peut être sélectionnée en haut à droite à l’aide du drapeau du pays.

1. Dans le navigateur web, cliquer sur le lien https://connect.nussbaum.ch ou saisir manuellement le lien dans la barre d’adresse du navigateur web.
2. Sélectionner la langue de l’interface web à l’aide des drapeaux du pays en haut à droite.
3. Lors de la première utilisation, cliquer sur le bouton [ENREGISTRER] et remplir les champs comme il se doit.



• Un lien de confirmation est envoyé automatiquement à l’adresse électronique indiquée. Si l’e-mail n’apparaît pas dans la boîte de réception dans les minutes qui suivent, contrôler le dossier de messages indésirables.
4. Cliquer sur le lien de confirmation dans la messagerie électronique pour terminer l’enregistrement.

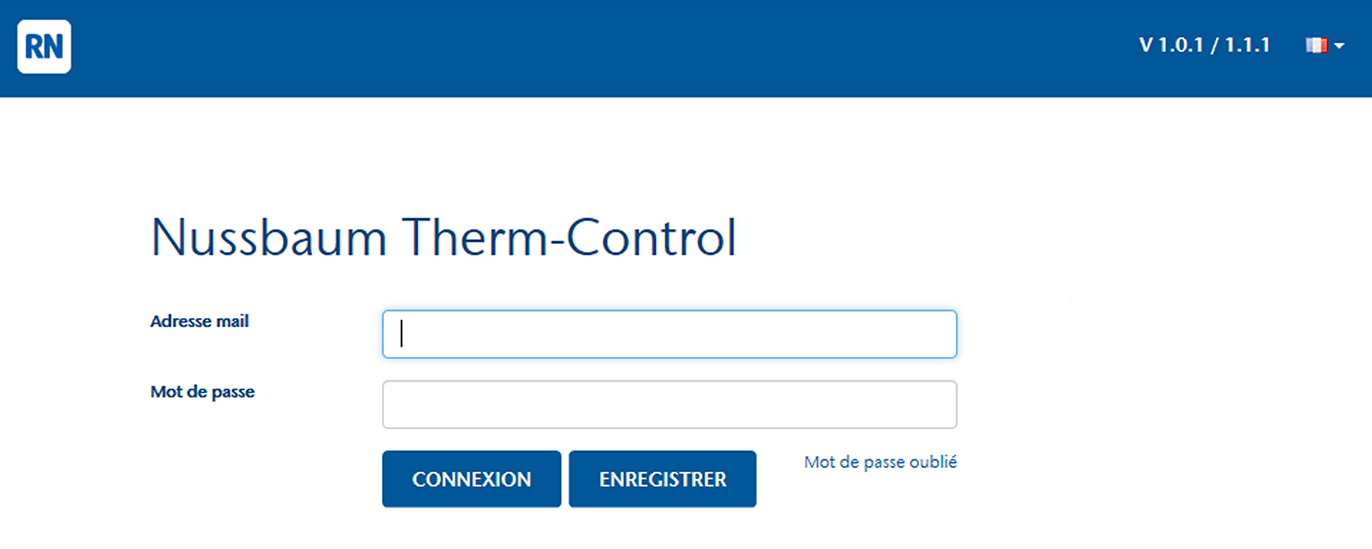

5. Saisir l’adresse e-mail et le mot de passe dans la fenêtre [Nussbaum-Therm-Control].
