Instructions de montage - Therm-Control-Set de commande

9.1 Montage de la Relais-Box Therm-Control

Danger

Danger de mort par décharge électrique!

En cas de contact avec des parties sous tension, il y a danger de mort immédiate par électrocution. Si l’isolation ou des composants sont endommagés, il y a danger de mort!

• Les travaux sur l’installation électrique ne doivent être exécutés que par des électriciens.
• Avant de commencer les travaux, mettre hors tension les éléments sous tension de l’installation électrique et sécuriser pendant toute la durée des travaux.

---

Pour prévenir toute confusion, Nussbaum recommande d’étiqueter les câbles.

Instructions de montage:

1. Veiller à disposer d’une longueur suffisante de câble de raccordement avant de fixer le box relais.
2. Pour le raccordement dans le box relais, n’utiliser qu’un câble à conducteurs rigides (NYM-J).
3. Mesurer les sections de câble selon les longueurs de câble et le nombre de relais.
4. Choisir l’emplacement du box relais de telle sorte que celui-ci ne soit pas mouillé ou humide.

Montage:

1. Mettre hors circuit l’unité de base de réglage et enlever la partie supérieure du boîtier.
2. Raccorder le connecteur du câble de raccordement dans la prise femelle de l’unité de base de réglage.
3. Enficher le câble à 2 conducteurs dans le serre-câbles, le conducteur vert à gauche (-) et le conducteur jaune à droite (+).
4. Exécuter tous les autres raccordements selon le schéma des connexions.

Therm-Control-Box relais

N° d'article: 56016

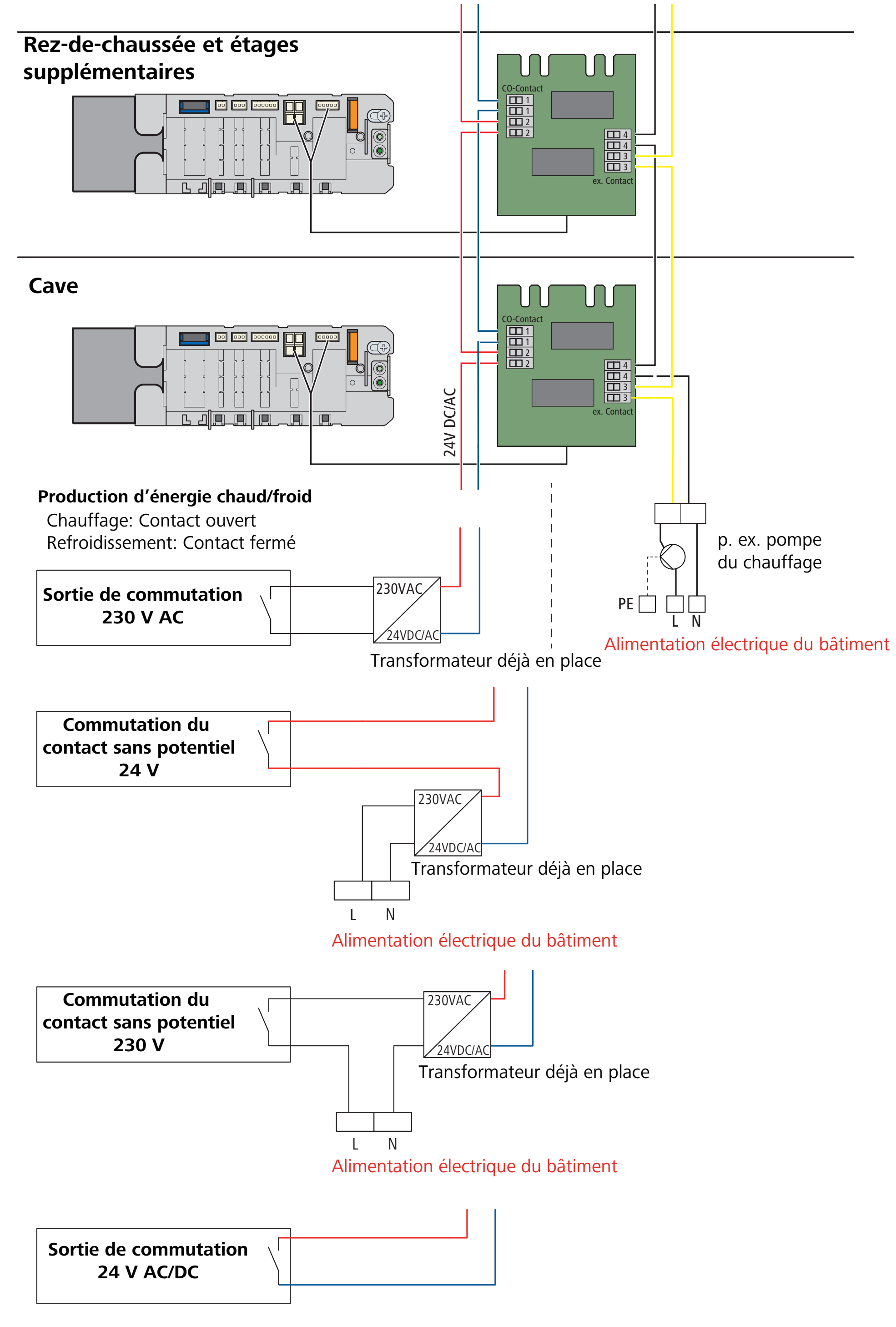

9.1.1 Contact Changeover

Conditions:

• Pour passer du mode chauffage au mode refroidissement, une tension de 24 V AC/DC pour une puissance absorbée de 0.015 A est requise.

• Exécuter le raccordement en mode refroidissement sans potentiel:

Le contact Changeover dispose des raccordements suivants:

Si les données de performance du générateur de chaleur/de froid ne sont pas adéquates, utiliser un transformateur supplémentaire.

La longueur du câble dépend de la section de câble. La section de câble se situe entre 0.25 mm² et 2 mm².

Pour une section de câble de 1.5 mm², la longueur maximale du câble est de 250 m.

Therm-Control-Box relais

N° d'article: 56016

9.1.2 Contact externe

Au contact externe, des puissances de 8 A x 230 V AC maximum sont possibles.

Le contact externe dispose des raccordements suivants:

Therm-Control-Box relais

N° d'article: 56016

9.2 Commande KNX

Le module KNX Therm-Control 56034 permet de commander le système via KNX.

Conditions pour l’utilisation du module KNX Therm-Control:

• Version du logiciel de Therm-Control 3.7-4.60 ou supérieure

• Module WiFi Therm-Control

• Serveur DHCP entre le module Wi-Fi Therm-Control et le module KNX Therm-Control

Caractéristiques:

• Support de 5 unités de base de réglage avec, pour chacune, jusqu’à huit sondes de température ambiante et 12 circuits de chauffage ou de refroidissement

• Commande de la température ambiante

• Commutation entre le mode chauffage et le mode refroidissement

• Commande du niveau de puissance

• Commande de l’absence

• Informations système telles que messages d’erreur, température réelle ou mises à jour de Nussbaum

• Intégration simple, KNX est totalement programmable via ETS (Engineering Tool Software)

• Extensions via mises à jour du firmware

Informations sur le montage et la mise en service ainsi que schémas, voir notice d’utilisation 299.1.028 sur le module KNX Therm-Control 56034 (disponible en ligne à la page produits sous https://www.nussbaum.ch).

Therm-Control-Module KNX

N° d'article: 56034

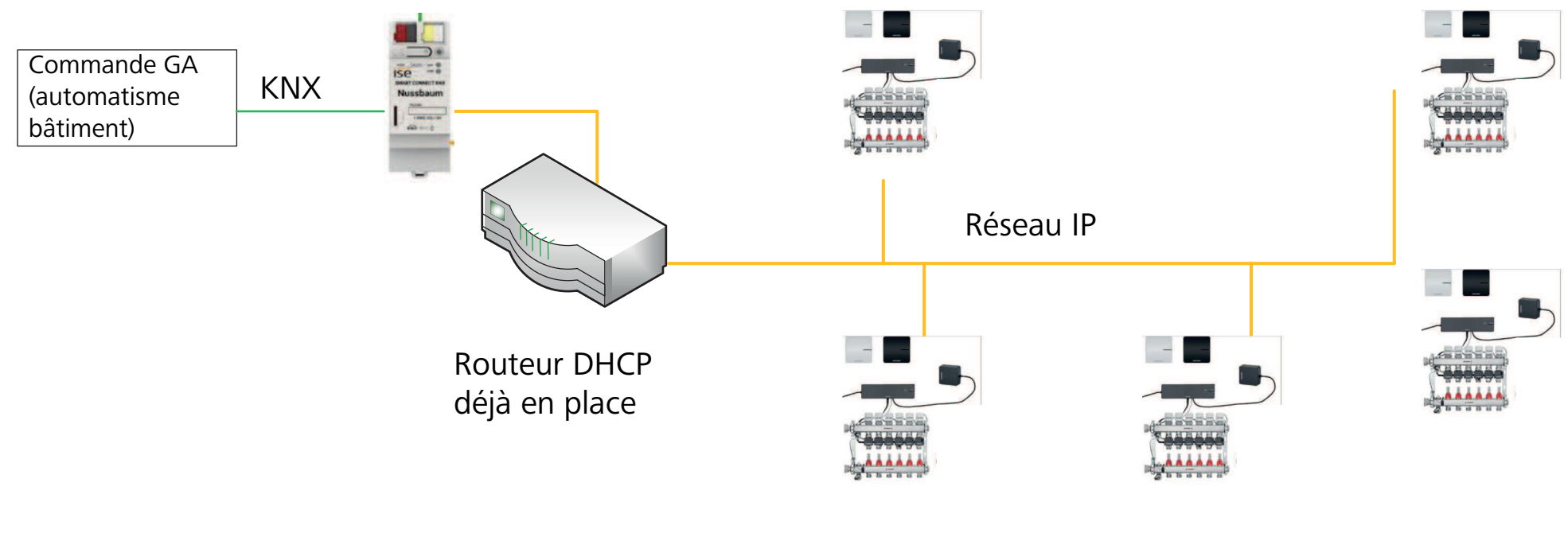

9.2.1 Schéma de raccordement module KNX Therm-Control

Les unités de réglage de base (5 au maximum) et le module KNX doivent être reliés à un routeur DHCP du réseau déjà en place (orange). Therm-Control et les thermostats d’ambiance doivent être montés tous ensemble. Les sondes KNX tierces ne peuvent pas être utilisées comme capteurs de température.

Therm-Control-Module KNX

N° d'article: 56034

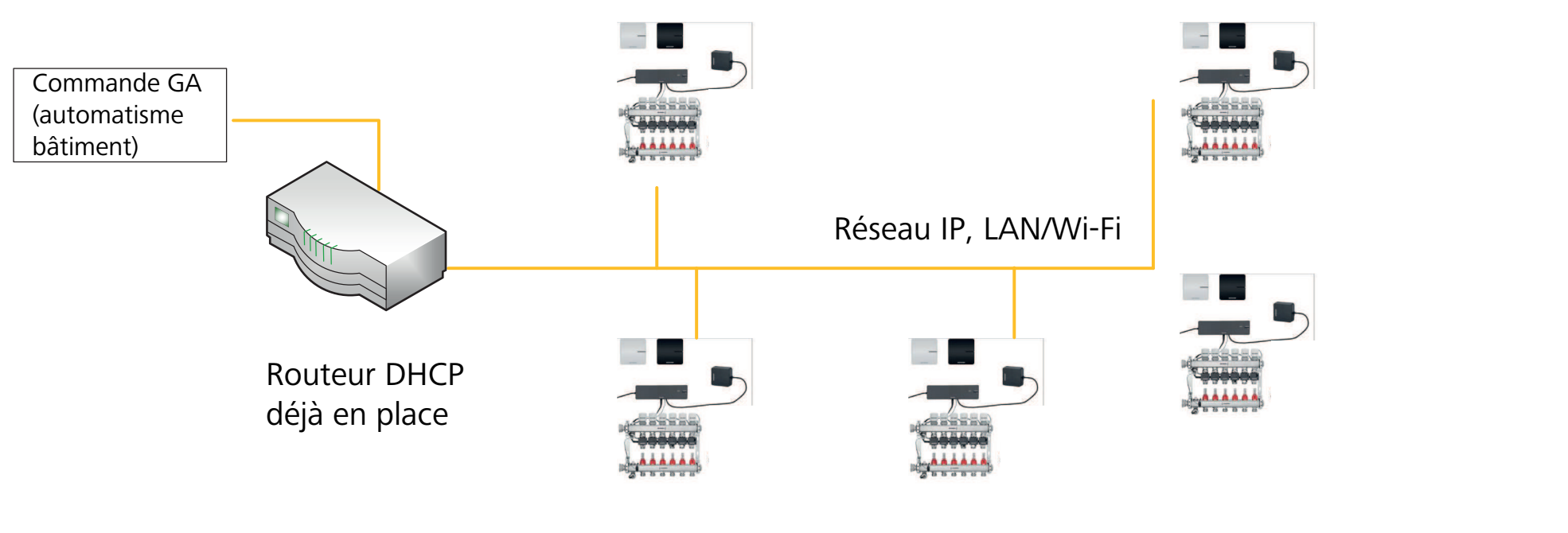

9.3 Commande Modbus TCP/IP

Therm-Control peut être commandé à partir de la version logicielle 3.7-4.60 via Modbus TCP/IP.

Conditions préalables pour commander Therm-Control via Modbus TCP/IP:

• Version logicielle de Therm-Control 3.7-4.60 ou supérieure

• Module Wi-Fi Therm-Control

Il est possible d’afficher ou de modifier les fonctions suivantes par Modbus:

• Afficher et modifier le niveau de puissance.

• Afficher et modifier la température ambiante «de consigne» et «réelle».

• Afficher la température de départ sur le distributeur.

• Afficher la température de retour de l’actionneur.

• Afficher la désignation du local.

• Afficher le numéro du local.

• Afficher la position du servomoteur.

• Signaliser et dénommer une erreur à l’unité de base de réglage.

• Afficher et paramétrer le mode de fonctionnement.

• Afficher et paramétrer le mode profil.

Pour toute information sur le montage, la mise en service et les schémas, voir la 👉 Guide rapide 299.1.036 sur le module Wi-Fi Therm-Control.
