Instructions de montage - Therm-Control-Set de commande

7.1 Conditions préalables au montage

• Therm-Control est configuré et fonctionne comme décrit au niveau de développement 1.

• Un terminal compatible Wi-Fi (PC, tablette ou PC portable) est présent.

7.1.1 Composants de montage

• Therm-Control-Module Wi-Fi (56030)

Therm-Control-Module Wi-Fi

N° d'article: 56030

7.2 Montage du module Wi-Fi

Conditions:

• Le thermostat d’ambiance est présent et installé.

1. Mettre hors circuit l’unité de base de réglage et enlever la partie supérieure du boîtier. 👉 Montage de l’unité de base de réglage
2. Raccorder le connecteur du câble du module Wi-Fi dans la prise femelle de l’unité de base de réglage.



3. Enfoncer le câble dans la décharge de traction située sous la prise femelle.
4. Placer la partie supérieure du boîtier sur l’unité de base de réglage et appuyer jusqu’à ce que le bouton de déverrouillage se clipse.
5. Monter le module Wi-Fi dans l’armoire de distribution à côté de l’unité de base de réglage à l’aide de bandes autoadhésives.
6. Raccorder à nouveau au secteur l’unité de base de réglage.

Therm-Control-Module Wi-Fi

N° d'article: 56030

7.3 Relier le module Wi-Fi au PC, au PC portable, à la tablette ou au smartphone

Pour connecter le module Wi-Fi, le numéro de série (NS) et le mot de passe (MP) sont requis. Le numéro de série et le mot de passe se trouvent sur la plaque signalétique du module Wi-Fi. Le numéro de série sert à identifier le réseau Wi_Fi, par exemple: [1706140021]

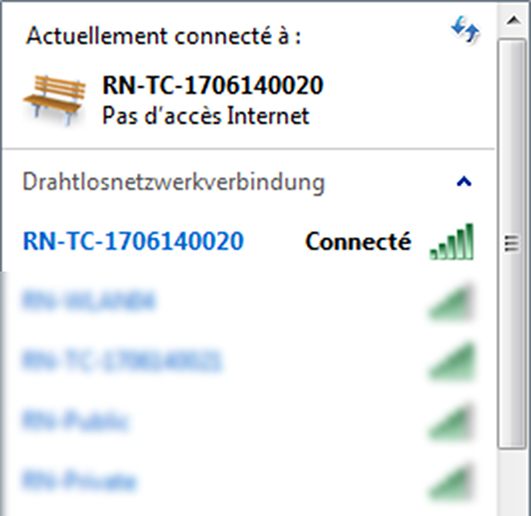

1. Dans les paramètres du réseau sans fil, sélectionner le réseau [RN-TC] avec le numéro de série correspondant.
2. Cliquer sur le bouton [Connecter].
3. Saisir le mot de passe de la plaque signalétique.

• Le terminal est relié au réseau RN-TC sans accès Internet.



Therm-Control-Module Wi-Fi

N° d'article: 56030

7.4 Sélection des paramètres de base

7.4.1 Accéder à l’unité de base de réglage

L’accès à l’unité de base de réglage via le logiciel de commande n’est possible qu’avec le PC, la tablette ou le PC portable.

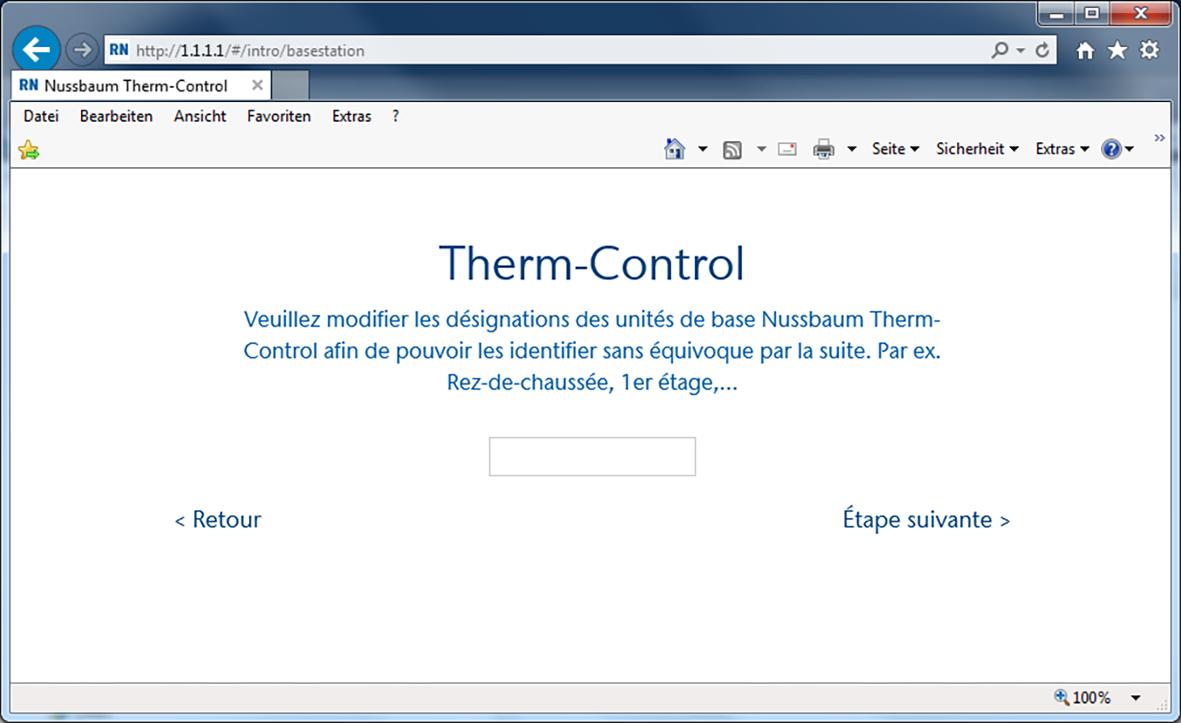

1. Démarrer le navigateur web (Internet Explorer, Google Chrome, Safari ou autre) et saisir 1.1.1.1 dans la barre d’adresse. Confirmer les messages du navigateur.
2. Pour identifier clairement l’unité de base de réglage, attribuer un nom; par exemple ici «rez-de-chaussée».



3. Poursuivre avec le bouton [Etape suivante].

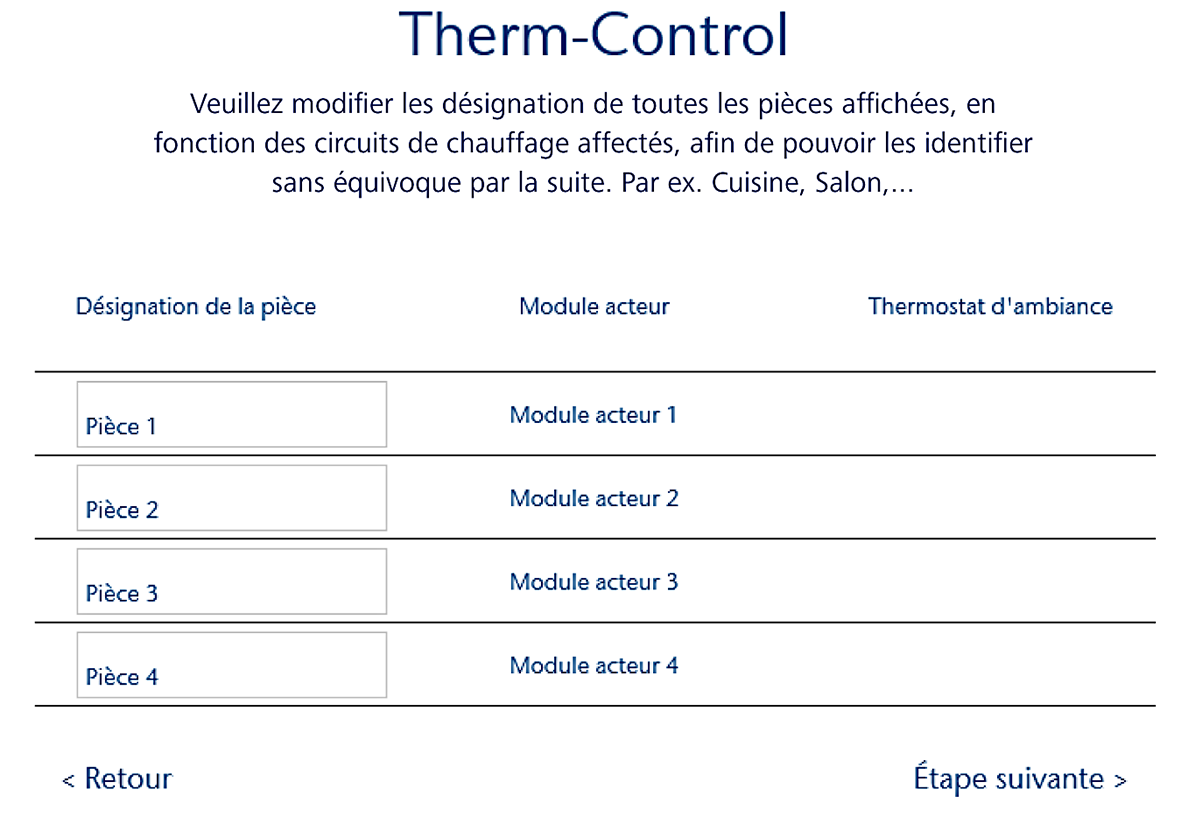

7.4.2 Dénomination des locaux

Les locaux qui sont contrôlés par des thermostats d’ambiance sont dotés d’un numéro d’identification. Les numéros d'identification se trouvent derrière les thermostats d’ambiance respectifs. Il est possible d’effectuer la saisie de 12 sondes de température de retour au maximum. La sonde de température de retour 1 est connectée avec le long câble ruban à l’unité de base de réglage. (sonde de température de retour 1 = module actionneur 1) 👉 Liaison de la sonde de température de retour avec l’unité de base de réglage.

1. Affecter la désignation du local respectif aux différents circuits de chauffage. L’affectation des sondes de température de retour au collecteur de retour s’effectue de gauche à droite.



2. Poursuivre avec le bouton [Etape suivante].

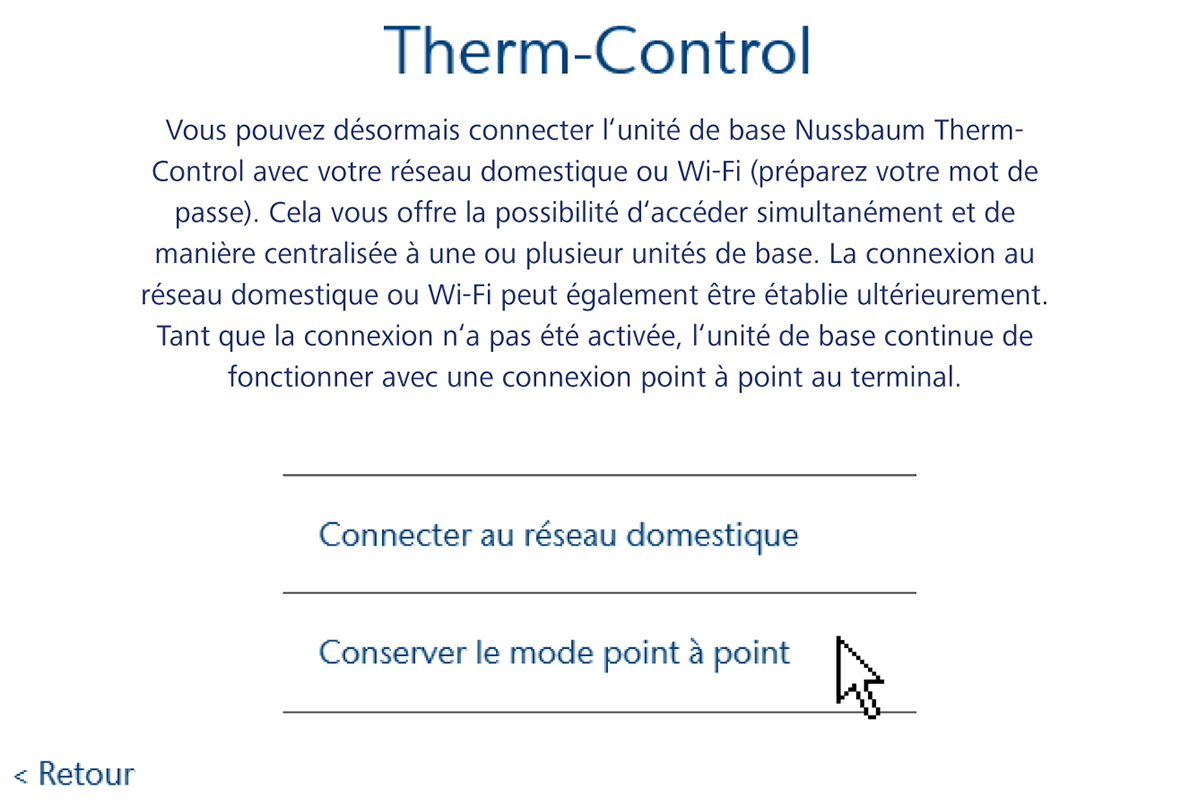

7.4.3 Définition du mode de liaison

Deux modes de liaison sont disponibles:

• Mode point à point: Le terminal reste directement relié à l’unité de base de réglage de Therm-Control.

• Réseau domestique: Les terminaux compatibles avec le réseau domestique peuvent communiquer entre eux via le réseau domestique. Dans le même temps, ils sont reliés à Internet avec le routeur d’accès à Internet. Ceci permet la commande de plusieurs unités de base de réglage via Internet.

1. Cliquer sur le bouton [Conserver le mode point à point].



2. Pour permettre la liaison avec Internet, cliquer sur le bouton [Relier au réseau domestique].

• L’écran d’accueil Nussbaum Therm-Control s’ouvre.
