84117 Optiflex-Press-Scatola doppia
Archiviertes Produkt
per muratura e sistemi premurali corpo a 3 componenti, con manicotto flessibile, gomito con protezione acustica

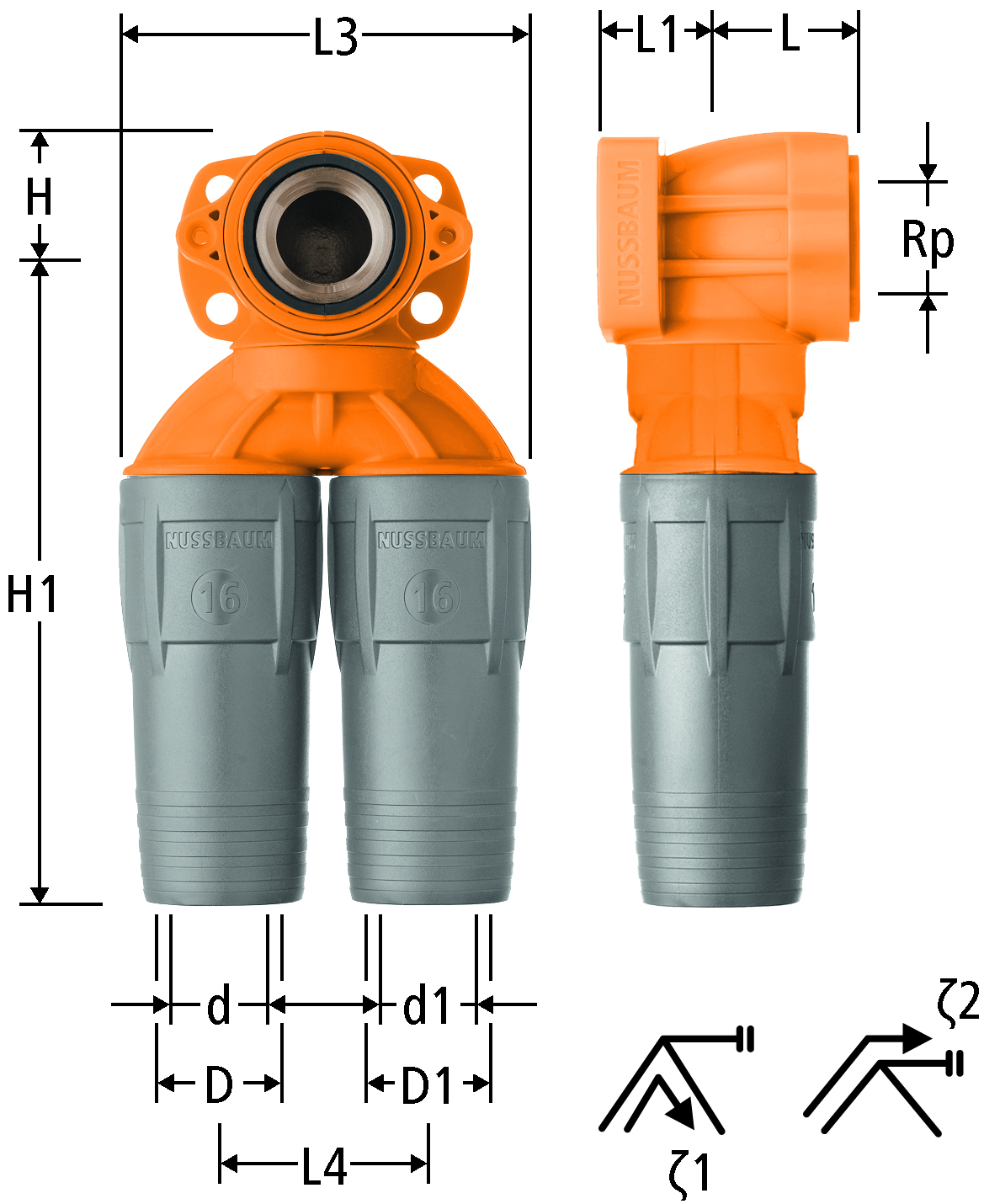

| Rp | d | d1 | L | L1 | L3 | L4 | H | H1 | D | D1 | ζ1 | ζ2 | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 16 | 29 | 22 | 83 | 42 | 20 | 132 | 25 | 25 | 5.5 | 5.6 | ½ x 16 x 16 | 84117.21 | 11 | 1 | 341.311 | non più disponibile | |||
|
|
|||||||||||||||||||||
| ½ | 20 | 16 | 29 | 22 | 83 | 42 | 20 | 132 | 28 | 25 | 3.4 | 3.3 | ½ x 20 x 16 | 84117.22 | 11 | 1 | 341.312 | non più disponibile | |||
|
|
|||||||||||||||||||||
| ½ | 20 | 20 | 29 | 22 | 83 | 42 | 20 | 132 | 28 | 28 | 3.5 | 3.3 | ½ x 20 x 20 | 84117.23 | 11 | 1 | 341.312 | non più disponibile | |||
|
|
|||||||||||||||||||||
CAD / BIM
| Descrizione | Optiflex-Press-Scatola doppia |
| Dimensione |
|
| Numero di articolo |
84117.21
|
