82220 Guscio isolante
per valvole inclinate, valvole KRV e valvole di ritegno conduttività termica a 10 °C: 0.035 W/(m*K) (EN 12667) materiale da costruzione classe E conforme a EN 13501-1

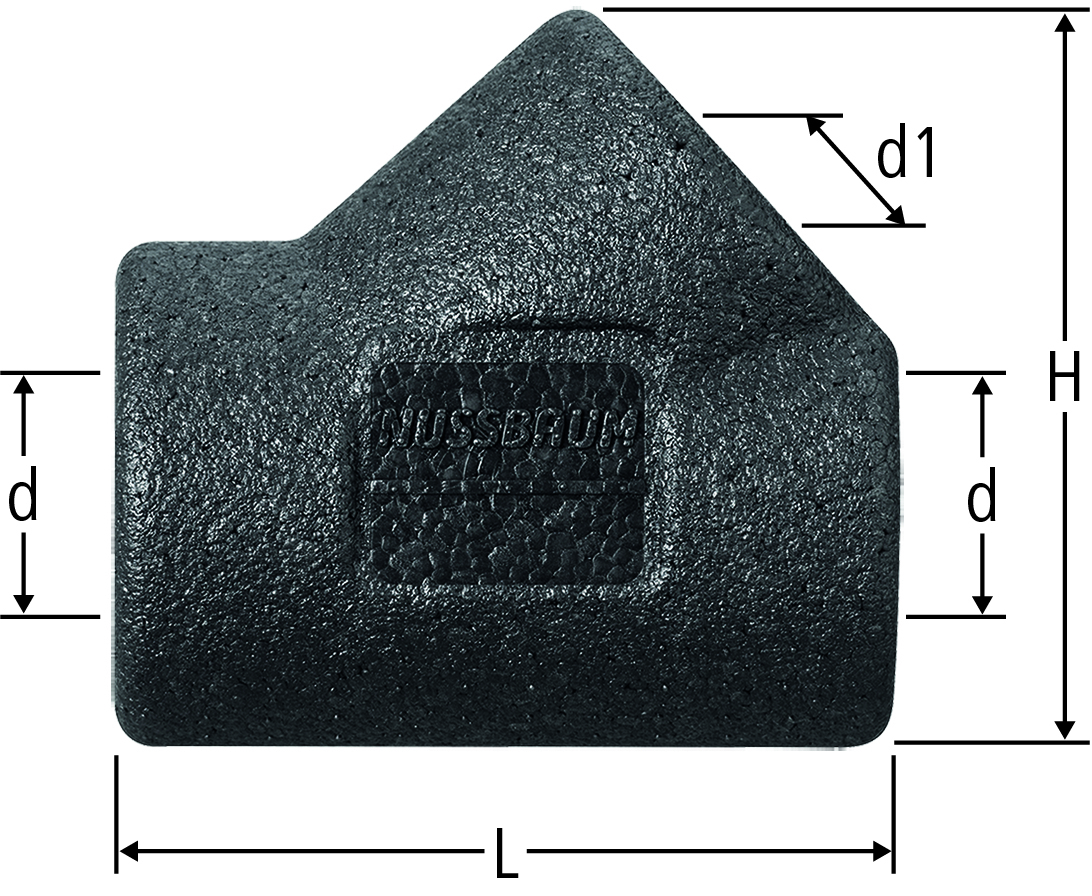

| DN | d | d1 | L | H | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 36 | 19 | 105 | 95 | 15 | 82220.21 |
| 02 | 1 | - | ||||
|
|
||||||||||||||
| 20 | 43 | 19 | 120 | 114 | 20 | 82220.22 |
| 02 | 1 | - | ||||
|
|
||||||||||||||
| 25 | 51 | 26 | 140 | 136 | 25 | 82220.23 |
| 02 | 1 | - | ||||
|
|
||||||||||||||
| 32 | 57 | 26 | 155 | 153 | 32 | 82220.24 |
| 02 | 1 | - | ||||
|
|
||||||||||||||
| 40 | 69 | 31 | 185 | 175 | 40 | 82220.25 |
| 02 | 1 | - | ||||
|
|
||||||||||||||
| 50 | 87 | 31 | 215 | 212 | 50 | 82220.26 |
| 02 | 1 | - | ||||
|
|
||||||||||||||
CAD / BIM
| Descrizione | Guscio isolante |
| Dimensione |
|
| Numero di articolo |
82220.21
|
