95202 Riduttore di pressione - Sostituzione
con adattatore campo di regolazione da 2 a 6 bar pressione secondaria regolata a 4 bar per acqua fino a 30 °C incluso manometro
PN 16.0

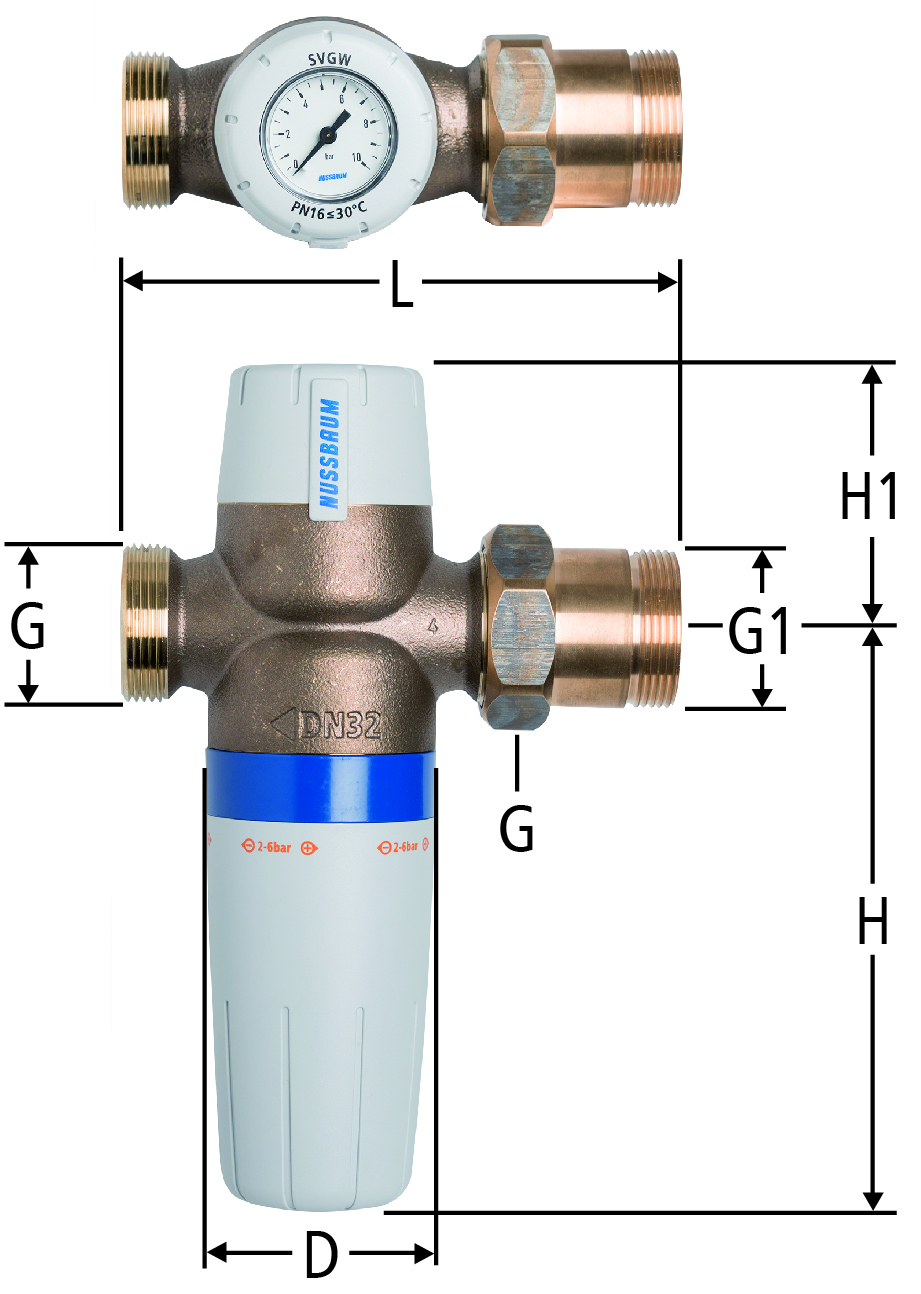

| DN | G | G1 | L | H | H1 | D | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 1 | 1 | 140 | 123 | 66 | 56 | 4.5 | 20 (¾) | 95202.35 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 25 | 1¼ | 1¼ | 160 | 123 | 66 | 56 | 5.52 | 25 (1) | 95202.36 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 32 | 1½ | 1½ | 195 | 177 | 77 | 69 | 13.2 | 32 (1¼) | 95202.37 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 40 | 1¾ | 2 | 230 | 177 | 77 | 69 | 16.2 | 40 (1½) | 95202.38 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 50 | 2⅜ | 2½ | 265 | 177 | 77 | 69 | 21.6 | 50 (2) | 95202.39 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 65 | 3 | 3 | 340 | 286 | 126 | 128 | 44.4 | 65 (2½) | 95202.40 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
Nota
Le misure DN 40 e DN 50 sono fornite con 2 adattatori.
I prezzi saranno applicati solo in caso di sostituzioni.
CAD / BIM
| Descrizione | Riduttore di pressione - Sostituzione |
| Dimensione |
|
| Numero di articolo |
95202.35
|
