12085 Flangia di allacciamento
senza raccordi per Redfil, filtri a maglia fine, set di allacciamento e flangia Y
PN 16.0

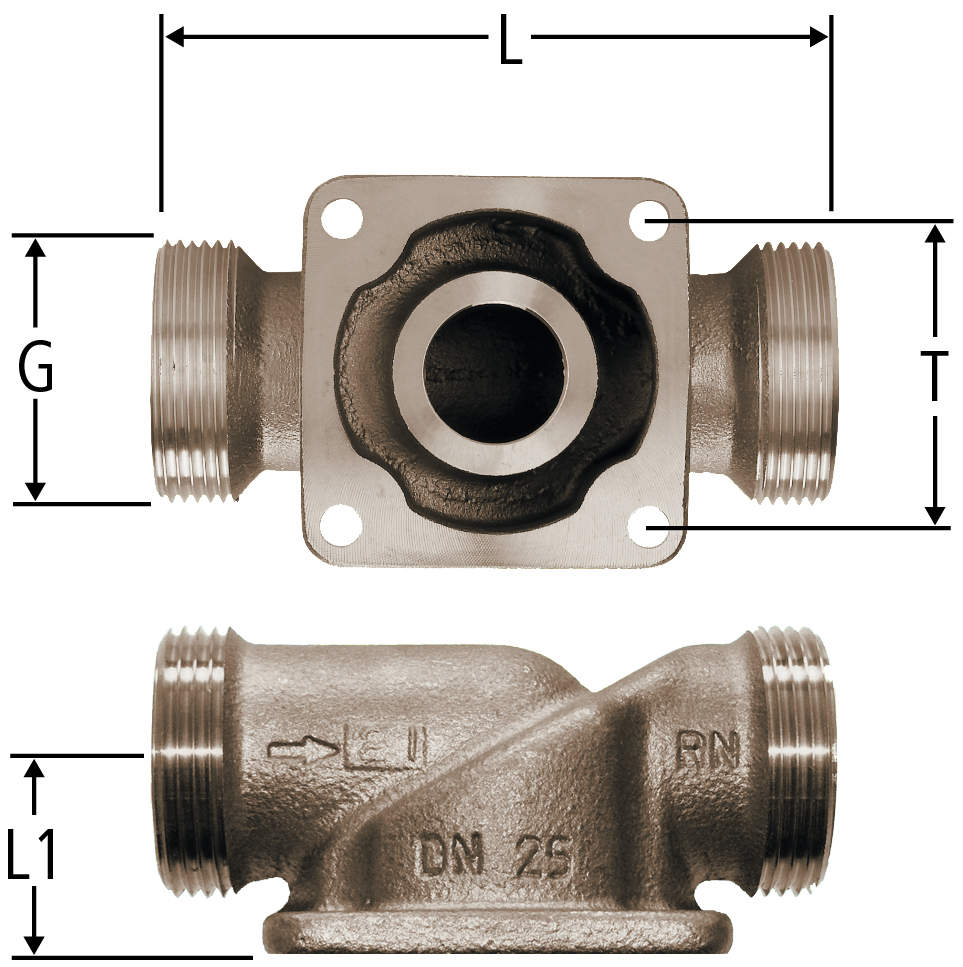

| DN | G | L | L1 | T | DN | Art. n. | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | 100 | 30 | 53 | 25 (1) | 12085.36 |
| 01 | 1 | 618.175 | ||||
|
|
||||||||||||||
| 32 | 1½ | 120 | 30 | 53 | 32 (1¼) | 12085.37 |
| 01 | 1 | 618.176 | ||||
|
|
||||||||||||||
| 40 | 1¾ | 145 | 42 | 80 | 40 (1½) | 12085.38 |
| 01 | 1 | 618.177 | ||||
|
|
||||||||||||||
| 50 | 2⅜ | 175 | 45 | 80 | 50 (2) | 12085.39 |
| 01 | 1 | 618.178 | ||||
|
|
||||||||||||||
Nota
Il valore Kvs fa parte del componente di collegamento.
CAD / BIM
| Descrizione | Flangia di allacciamento |
| Dimensione |
|
| Numero di articolo |
12085.36
|
