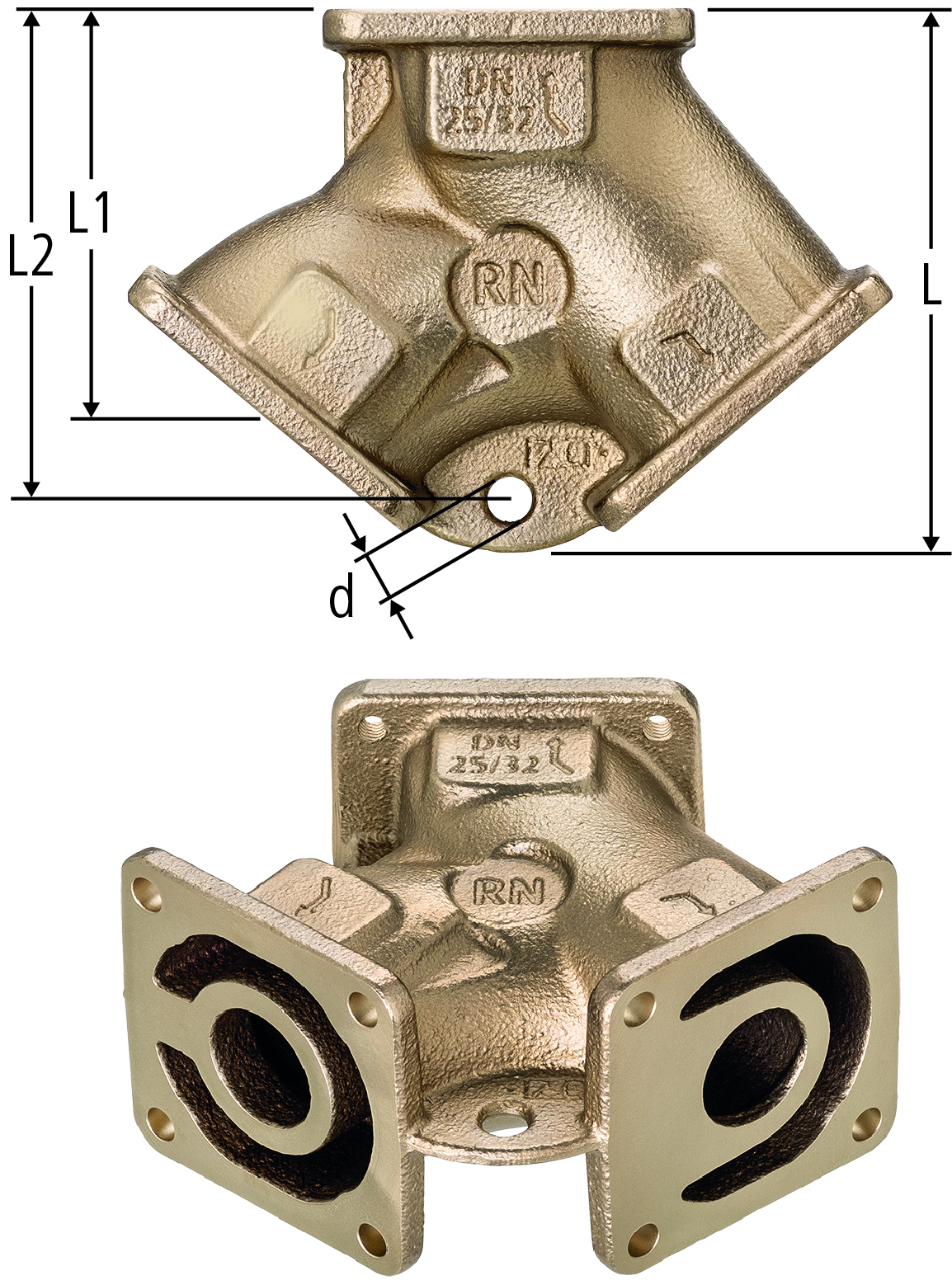

19191 Flangia Y
per il raccordo in serie di Redfil o filtri a maglia fine con il set di allacciamento per addolcitori d'acqua 19185, con guarnizioni e viti per flangia di allacciamento
PN 16.0
| d | L | L1 | L2 | Kvs | DN | Art. n. | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 102 | 75 | 92 | 9.20 | 25 / 32 | 19191.05 |
| 01 | 1 | 675.185 | ||||
|
|
||||||||||||||
| 9 | 123 | 86 | 112 | 28.33 | 40 / 50 | 19191.06 |
| 01 | 1 | 675.186 | ||||
|
|
||||||||||||||
Nota
La mensola 19092 può essere utilizzata per sostenere il peso degli apparecchi / rubinetteria allacciati.
CAD / BIM
| Descrizione | Flangia Y |
| Dimensione |
|
| Numero di articolo |
19191.05
|
