95208 Riduttore di pressione con flange - Sostituzione
con adattatore campo di regolazione da 2 a 6 bar pressione secondaria regolata a 4 bar per acqua fino a 70 °C incluso manometro, con flange girevoli in acciaio inossidabile, flange conformi a EN 1092 - PN 16, con 2 guarnizioni flangia Klinger PN 10/16
PN 16.0

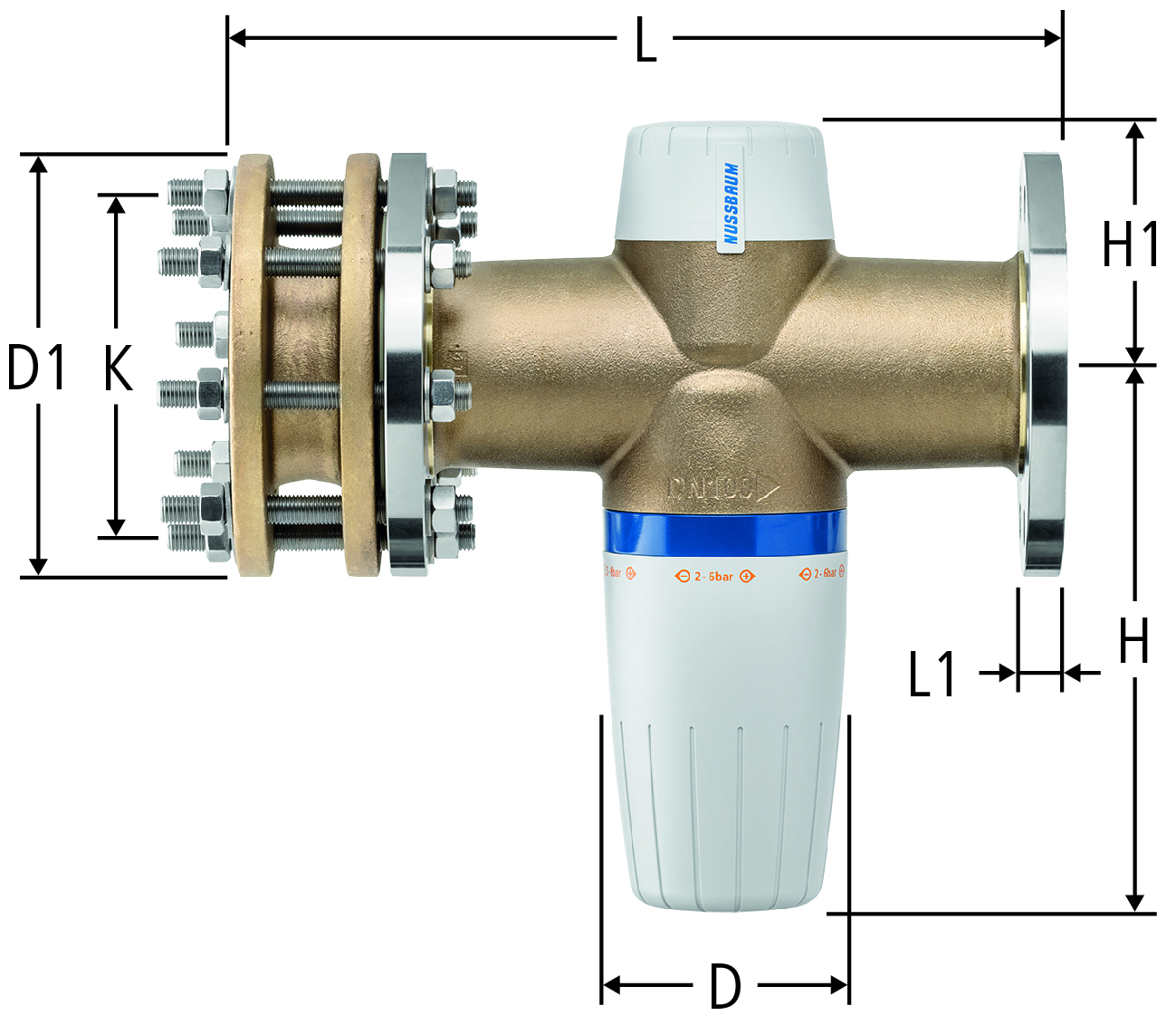

| DN | L | L1 | H | H1 | D | D1 | N | K | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 340 | 19 | 286 | 126 | 128 | 185 | 4x Ø18 | 145 | 65 | 65 | 95208.23 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||||
| 80 | 390 | 19 | 286 | 126 | 128 | 200 | 8x Ø18 | 160 | 67 | 80 | 95208.24 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||||
| 100 | 430 | 21 | 286 | 126 | 128 | 220 | 8x Ø18 | 180 | 71 | 100 | 95208.25 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||||
N = Numero di fori x diametro
I prezzi saranno applicati solo in caso di sostituzioni.
CAD / BIM
| Descrizione | Riduttore di pressione con flange - Sostituzione |
| Dimensione |
|
| Numero di articolo |
95208.23
|
