85111 Optiflex-Profix-Scatola doppia prolungata
Archiviertes Produkt
per muratura e sistemi premurali corpo a 3 componenti, con manicotto flessibile, gomito con protezione acustica

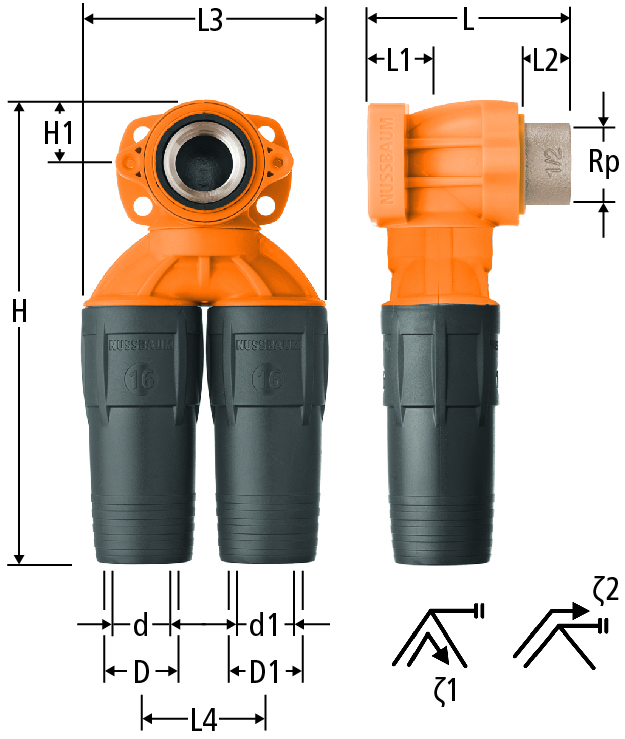

| Rp | d | d1 | L | L1 | L2 | L3 | L4 | H | H1 | D | D1 | ζ1 | ζ2 | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 16 | 65 | 22 | 15 | 83 | 42 | 153 | 20 | 25 | 25 | 1.2 | 1.3 | ½ x 16 x 16 | 85111.21 | 11 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||||||||
| ½ | 20 | 16 | 65 | 22 | 15 | 83 | 42 | 153 | 20 | 28 | 25 | 1.3 | 2.1 | ½ x 20 x 16 | 85111.22 | 11 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||||||||
| ½ | 20 | 20 | 65 | 22 | 15 | 83 | 42 | 153 | 20 | 28 | 28 | 1.4 | 2.1 | ½ x 20 x 20 | 85111.23 | 11 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||||||||
CAD / BIM
| Descrizione | Optiflex-Profix-Scatola doppia prolungata |
| Dimensione |
|
| Numero di articolo |
85111.21
|
