86038 Optiflex-Press-Valvola diritta sotto muro
Archiviertes Produkt
con testa Easy-Top in ottone

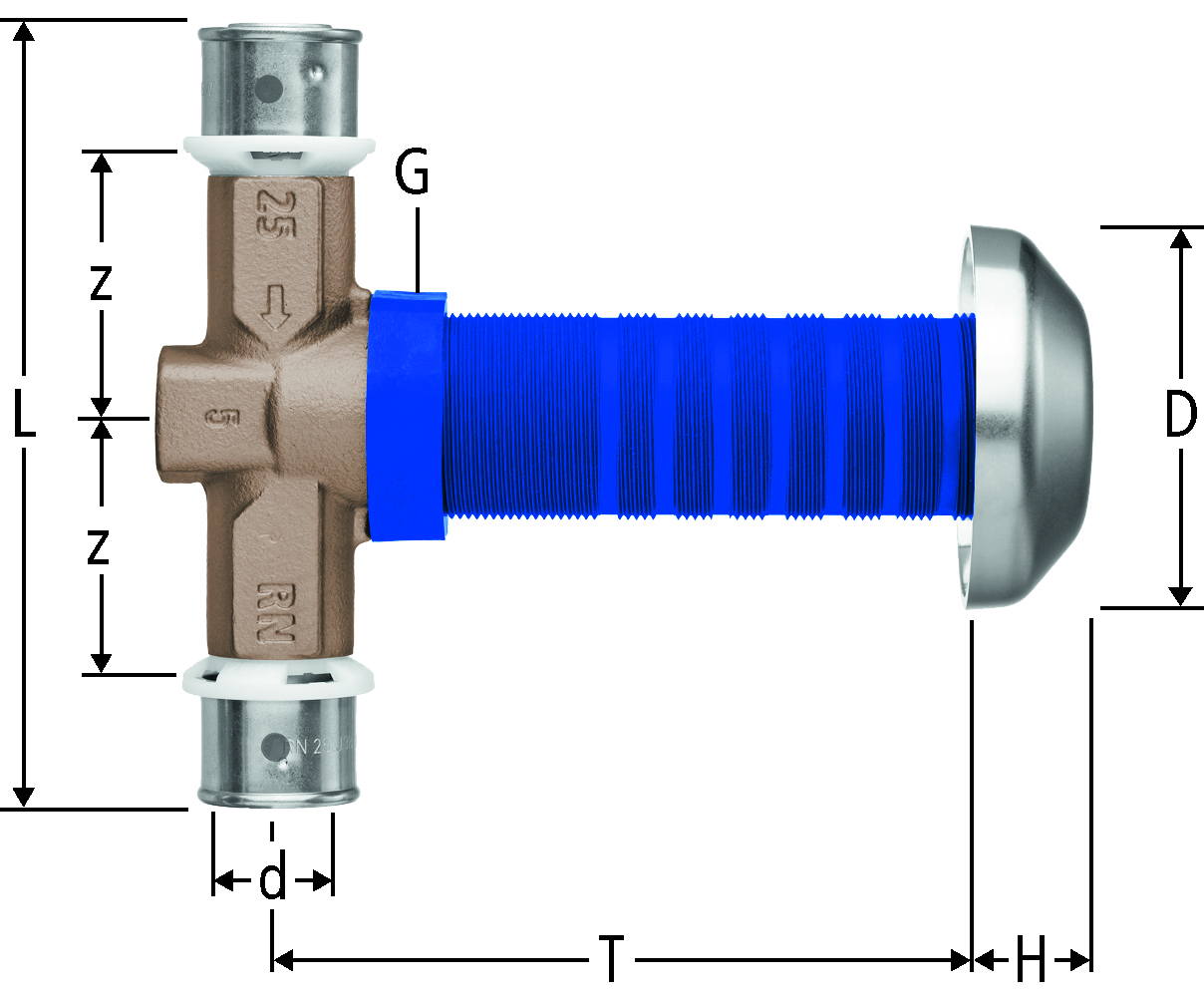

| G | d | z | L | T | H | D | ζ | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 16 | 48 | 132 | 43-129 | 22 | 70 | 11.8 | 16 | 86038.22 | 10 | 1 | 381.471 | non più disponibile | |||
|
|
||||||||||||||||
| ¾ | 20 | 47 | 132 | 43-129 | 22 | 70 | 8.8 | 20 | 86038.23 | 10 | 1 | 381.472 | non più disponibile | |||
|
|
||||||||||||||||
| ¾ | 25 | 47 | 140 | 43-129 | 22 | 70 | 16.1 | 25 | 86038.24 | 10 | 1 | 381.473 | non più disponibile | |||
|
|
||||||||||||||||
| ¾ | 32 | 43 | 140 | 43-129 | 22 | 70 | 20.4 | 32 | 86038.25 | 10 | 1 | 381.474 | non più disponibile | |||
|
|
||||||||||||||||
Nota
Set di manopola, set di fissaggio, gusci isolanti e set di prolungamento vedi 23035 - 23040, 23091 - 23093
CAD / BIM
| Descrizione | Optiflex-Press-Valvola diritta sotto muro |
| Dimensione |
|
| Numero di articolo |
86038.22
|
