81071 Optipress-Aquaplus-KRV-Valvola
Archiviertes Produkt
con valvola di scarico combinazione valvola di ritegno/d'arresto con testa Easy-Top in bronzo
PN 16.0

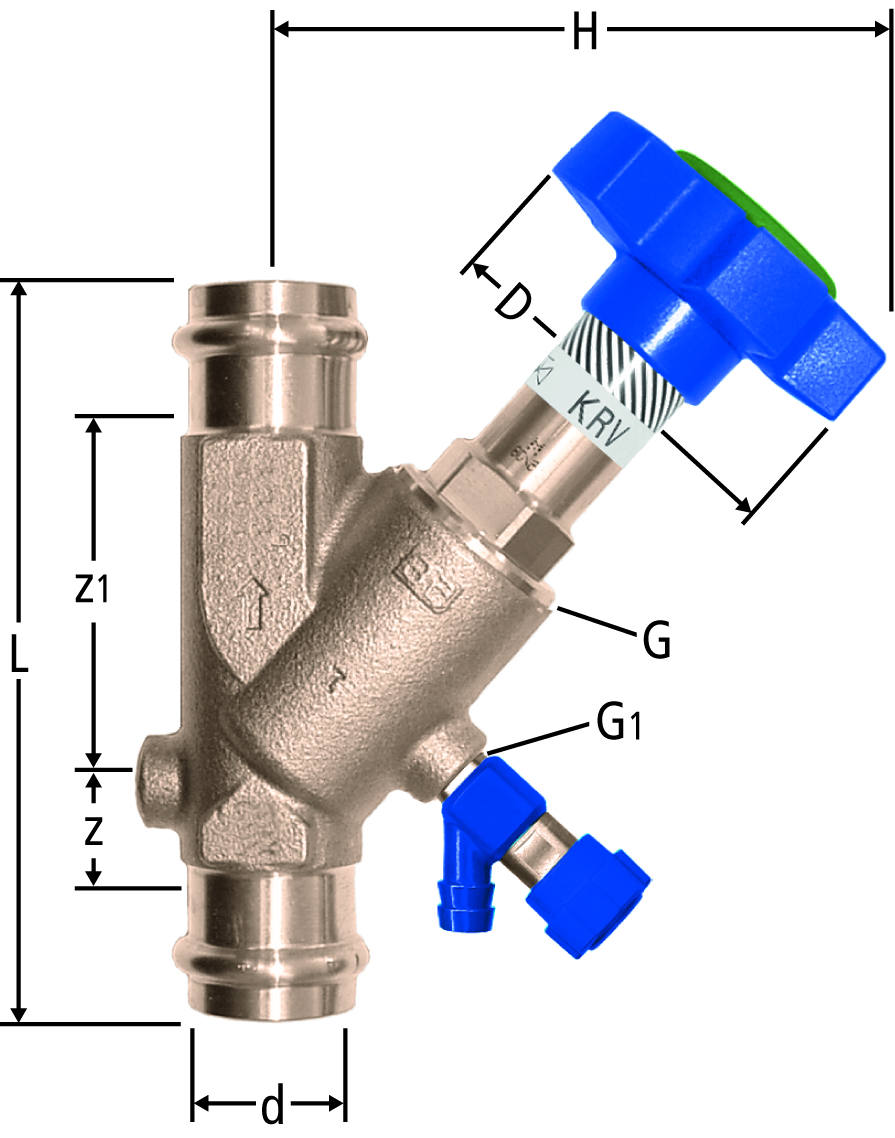

| G | G1 | d | z | z1 | L | H | D | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | 15 | 17 | 44 | 105 | 80 | 55 | 15 | 81071.22 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| ½ | ¼ | 18 | 17 | 44 | 105 | 80 | 55 | 18 | 81071.23 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| ¾ | ¼ | 22 | 20 | 53 | 120 | 92 | 55 | 22 | 81071.24 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| 1 | ¼ | 28 | 23 | 65 | 135 | 111 | 70 | 28 | 81071.25 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| 1¼ | ¼ | 35 | 25 | 79 | 155 | 125 | 70 | 35 | 81071.26 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| 1½ | ¼ | 42 | 29 | 84 | 185 | 149 | 90 | 42 | 81071.27 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| 2 | ¼ | 54 | 30 | 105 | 215 | 170 | 90 | 54 | 81071.28 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
CAD / BIM
| Descrizione | Optipress-Aquaplus-KRV-Valvola |
| Dimensione |
|
| Numero di articolo |
81071.22
|
