82115 Optipress-Rubinetto a sfera
Archiviertes Produkt
con raccordo, con volantino a farfalla per acqua fino a 90 °C e aria compressa (categoria d'aria compressa 1 - 4, concentrazione d'olio max.: 5 mg/m³) volantino a farfalla nero, sfera d'ottone cromato, guarnizioni PTFE, guarnizione del perno PTFE
PN 16.0

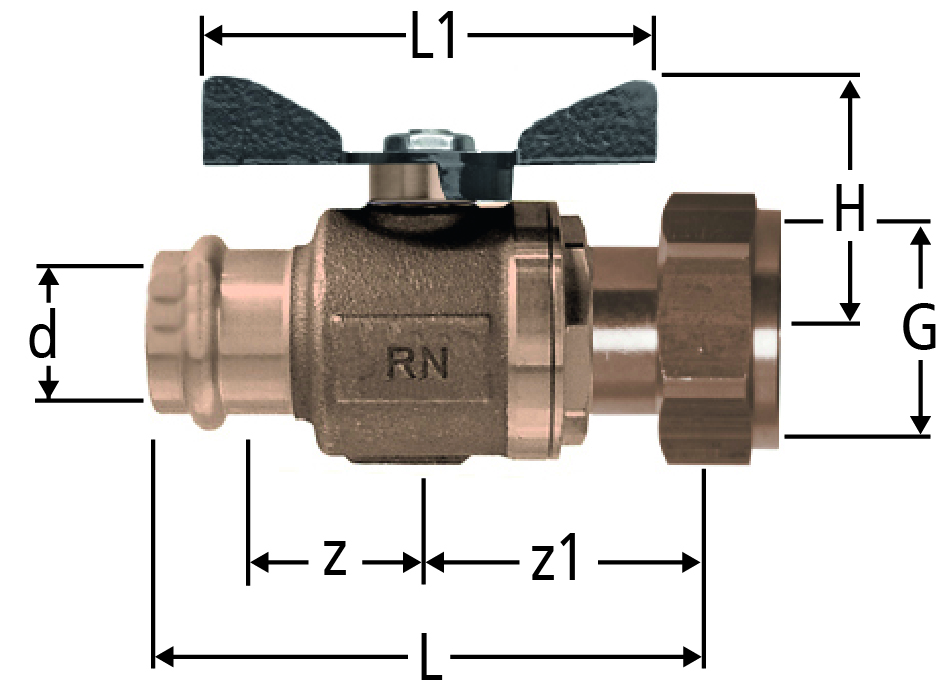

| G | d | z | z1 | L | L1 | H | Kvs | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 15 | 20 | 44 | 86 | 70 | 40 | 10.3 | 15 x ¾ | 82115.22 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| ¾ | 18 | 20 | 44 | 86 | 70 | 40 | 33 | 18 x ¾ | 82115.23 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| ¾ | 22 | 22 | 46 | 91 | 70 | 42 | 47 | 22 x ¾ | 82115.24 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Optipress-Rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
82115.22
|
