82120 Optipress-Rubinetto a sfera
Archiviertes Produkt
con termometro 0 a 120 °C per acqua fino a 110 °C e aria compressa (categoria d'aria compressa 1 - 4, concentrazione d'olio max.: 5 mg/m³) manico blu, sfera d'ottone cromato, guarnizioni PTFE, guarnizioni del perno PTFE, identificazione del medio rosso/blu/verde cambiabile
PN 16.0

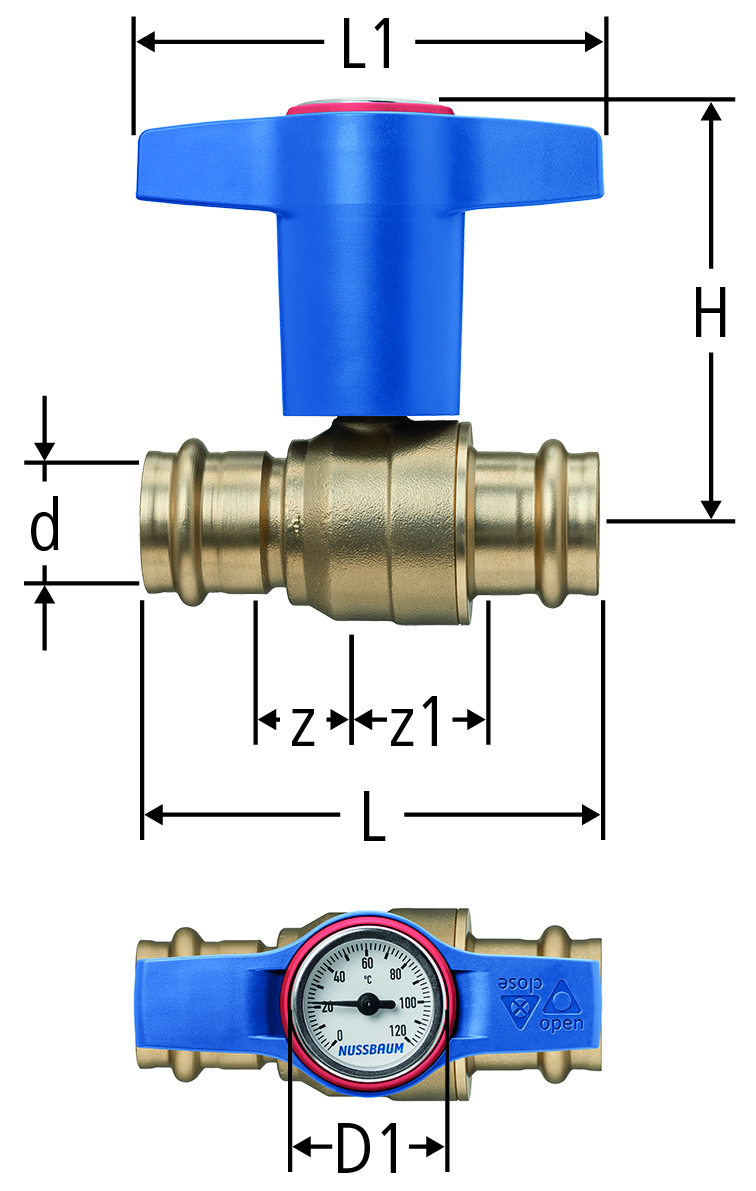

| d | z | z1 | L | L1 | H | D1 | Kvs | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 21 | 20 | 88 | 85 | 82 | 34 | 47 | 22 | 82120.24 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| 28 | 26 | 26 | 99 | 102 | 91 | 34 | 54 | 28 | 82120.25 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| 35 | 30 | 27 | 107 | 103 | 97 | 34 | 82 | 35 | 82120.26 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| 42 | 37 | 32 | 141 | 120 | 119 | 34 | 160 | 42 | 82120.27 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
| 54 | 44 | 38 | 162 | 120 | 127 | 34 | 230 | 54 | 82120.28 | 20 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Optipress-Rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
82120.24
|
