70009 Scatola rubinetteria sotto muro neutrale
Archiviertes Produkt
esecuzione doppia compatta per acqua fino a 90 °C con rubinetto di chiusura e corpo per montaggio contatore a capsula Koax, con coperchio cieco, cappuccio di protezione arancione
PN 10.0

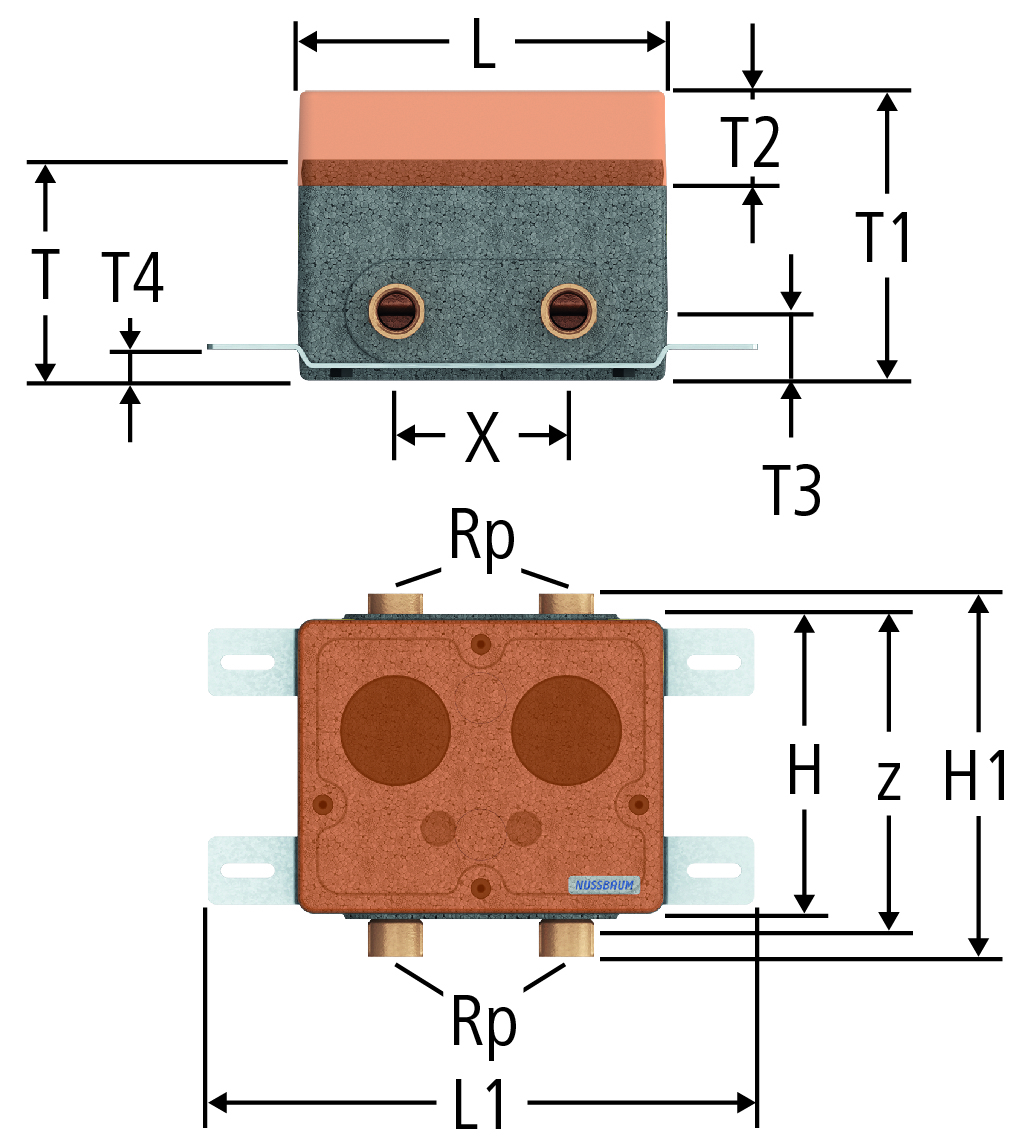

| Rp | z | L | L1 | T | T1 | T2 | T3 | T4 | H | H1 | Kvs | X | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 183 | 215 | 320 | 128 | 168 | 55 | 40 | 18 | 179 | 213 | 3.24 | 100 | 70009.21 | 01 | 1 | 224.434 | non più disponibile | ||||
|
|
|||||||||||||||||||||
Nota
Kvs: Misurato con il contatore a capsula Koax 67016
CAD / BIM
| Descrizione | Scatola rubinetteria sotto muro neutrale |
| Dimensione |
|
| Numero di articolo |
70009.21
|
