12080 Redfil
Archiviertes Produkt
gruppo di riduttore/filtro fine risciacquabile, con flangia di allacciamento senza raccordi pressione secondaria regolata a 4 bar, campo di regolazione 1.5 a 6 bar pressione d'esercizio minima 2 bar, per acqua fino a 30 °C filtro fine risciacquabile con cartuccia di riduttori di pressione, flangia di allacciamento in bronzo, tazza del filtro in poliammide e cartuccia in tessuto di acciaio inossidabile, maglia del filtro 90 micron
PN 16.0

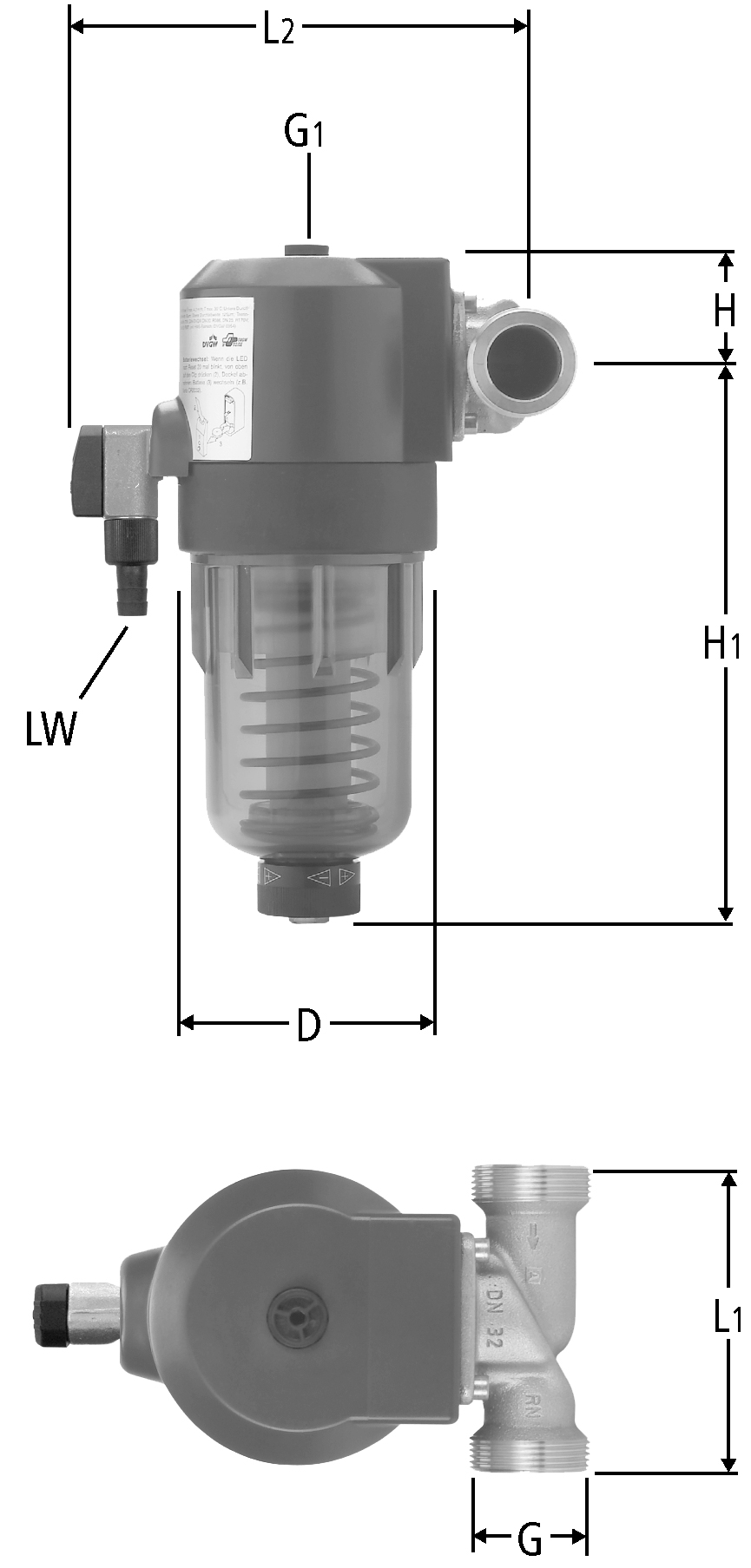

| DN | G | G1 | L1 | L2 | H | H1 | D | LW | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | ¼ | 100 | 206 | 54 | 248 | 116 | 13 | 25 (1) | 12080.36 | 01 | 1 | 613.315 | non più disponibile | |||
|
|
|||||||||||||||||
| 32 | 1½ | ¼ | 120 | 206 | 54 | 248 | 116 | 13 | 32 (1¼) | 12080.37 | 01 | 1 | 613.316 | non più disponibile | |||
|
|
|||||||||||||||||
| 40 | 1¾ | ¼ | 145 | 247 | 70 | 368 | 163 | 19 | 40 (1½) | 12080.38 | 01 | 1 | 613.317 | non più disponibile | |||
|
|
|||||||||||||||||
| 50 | 2â…œ | ¼ | 175 | 250 | 70 | 368 | 163 | 19 | 50 (2) | 12080.39 | 01 | 1 | 613.318 | non più disponibile | |||
|
|
|||||||||||||||||
Dispositivo automatico di risciacquo per Redfil vedi 12089
CAD / BIM
| Descrizione | Redfil |
| Dimensione |
|
| Numero di articolo |
12080.36
|
