19081 Set di allacciamento per addolcitori d'acqua
Archiviertes Produkt
con raccordi Optifitt-Serra 92001 con flangia di allacciamento in bronzo 12085 con testa Easy-Top in ottone comprendente valvola di deviazione, valvola d'arresto, regolazione per miscelazione di acqua grezza e valvola di ritegno
PN 16.0

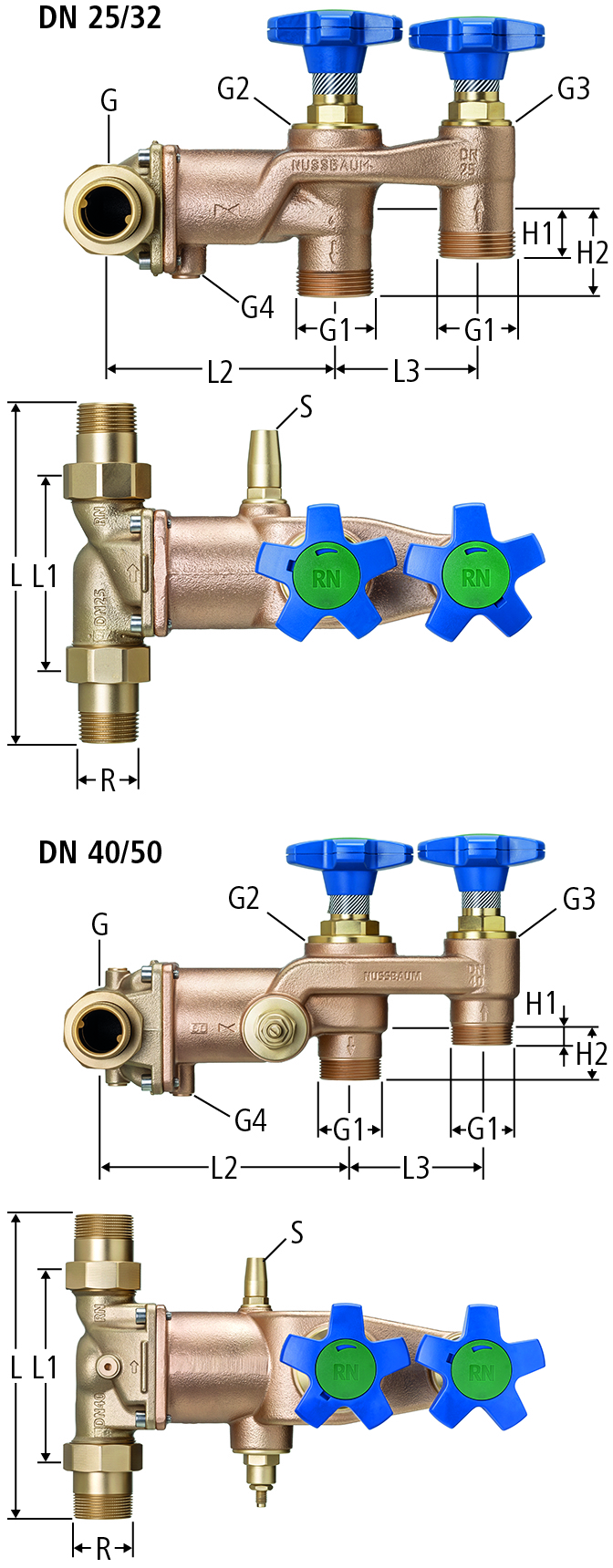

| R | G | G1 | G2 | G3 | G4 | L | L1 | L2 | L3 | H1 | H2 | S | Kvs | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | 1¼ | 1¼ | 1 | ¼ | 184 | 100 | 117 | 75 | 25 | 46 | 6 | 6.3 | 1 | 19081.06 | 01 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||||||||
| 1¼ | 1½ | 1¼ | 1¼ | 1 | ¼ | 212 | 120 | 117 | 75 | 25 | 46 | 6 | 6.6 | 1¼ | 19081.07 | 01 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||||||||
| 1½ | 1¾ | 1½ | 2 | 1½ | ¼ | 241 | 145 | 185 | 100 | 14 | 40 | 6 | 16.8 | 1½ | 19081.08 | 01 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||||||||
| 2 | 2â…œ | 1½ | 2 | 1½ | ¼ | 289 | 175 | 185 | 100 | 14 | 40 | 6 | 18 | 2 | 19081.09 | 01 | 1 | - | non più disponibile | |||
|
|
||||||||||||||||||||||
Nota
Le misure DN 40 e DN 50 sono inoltre dotate di una miscelazione di acqua grezza proporzionale al volume.
CAD / BIM
| Descrizione | Set di allacciamento per addolcitori d'acqua |
| Dimensione |
|
| Numero di articolo |
19081.06
|
