19080 Set di allacciamento per addolcitori d'acqua
Archiviertes Produkt
senza raccordi con flangia di allacciamento in bronzo 12085 con testa Easy-Top in ottone comprendente valvola di deviazione, valvola d'arresto, regolazione per miscelazione di acqua grezza e valvola di ritegno
PN 16.0

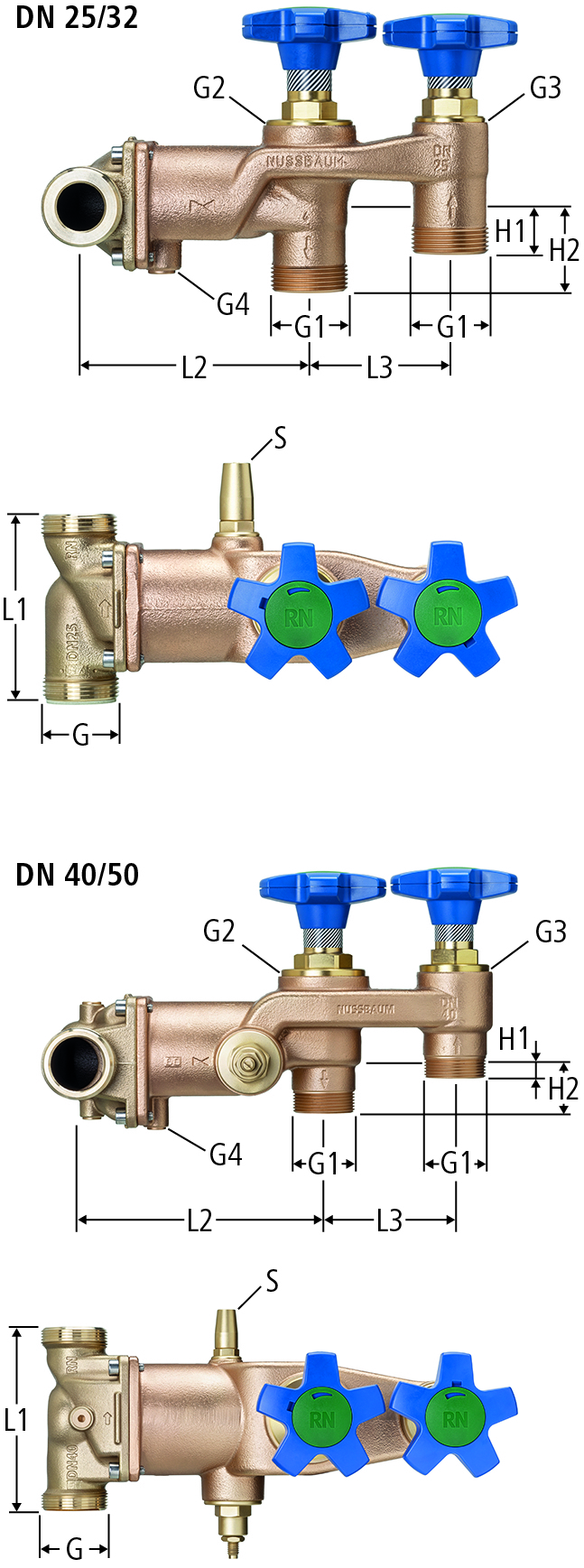

| DN | G | G1 | G2 | G3 | G4 | L1 | L2 | L3 | H1 | H2 | S | Kvs | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | 1¼ | 1¼ | 1 | ¼ | 100 | 123 | 75 | 25 | 46 | 6 | 6.3 | 25 (1) | 19080.36 | 01 | 1 | - | non più disponibile | |||
|
|
|||||||||||||||||||||
| 32 | 1½ | 1¼ | 1¼ | 1 | ¼ | 120 | 123 | 75 | 25 | 46 | 6 | 6.6 | 32 (1¼) | 19080.37 | 01 | 1 | - | non più disponibile | |||
|
|
|||||||||||||||||||||
| 40 | 1¾ | 1½ | 2 | 1½ | ¼ | 145 | 185 | 100 | 14 | 40 | 6 | 16.8 | 40 (1½) | 19080.38 | 01 | 1 | - | non più disponibile | |||
|
|
|||||||||||||||||||||
| 50 | 2â…œ | 1½ | 2 | 1½ | ¼ | 175 | 185 | 100 | 14 | 40 | 6 | 18 | 50 (2) | 19080.39 | 01 | 1 | - | non più disponibile | |||
|
|
|||||||||||||||||||||
Nota
Le misure DN 40 e DN 50 sono inoltre dotate di una miscelazione di acqua grezza proporzionale al volume.
CAD / BIM
| Descrizione | Set di allacciamento per addolcitori d'acqua |
| Dimensione |
|
| Numero di articolo |
19080.36
|
