19080 Anschlussgarnitur für Wasserenthärter
Archiviertes Produkt
ohne Anschlussverschraubungen mit Anschlussflansch aus Rotguss 12085 mit Easy-Top-Oberteil aus Messing bestehend aus Umstellventil, Absperrventil, Regulierung für Rohwasserbeimischung und Rückflussverhinderer
PN 16.0

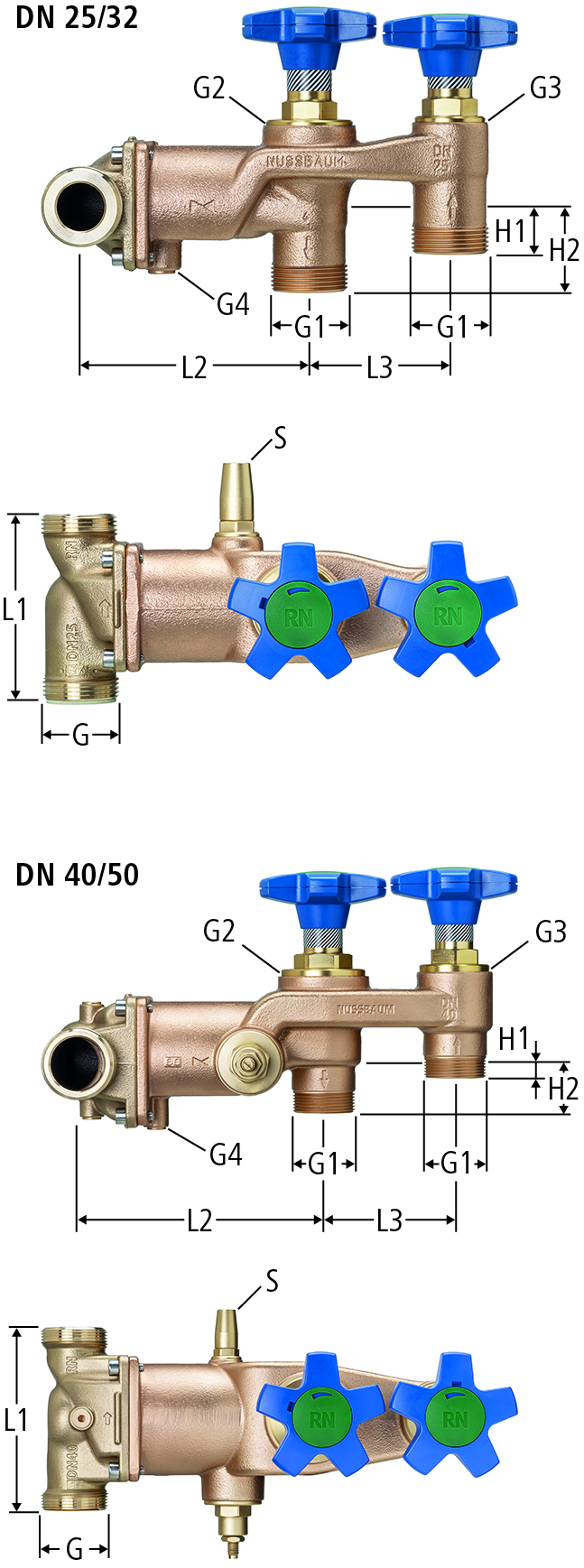

| DN | G | G1 | G2 | G3 | G4 | L1 | L2 | L3 | H1 | H2 | S | Kvs | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | 1¼ | 1¼ | 1 | ¼ | 100 | 123 | 75 | 25 | 46 | 6 | 6.3 | 25 (1) | 19080.36 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
|||||||||||||||||||||
| 32 | 1½ | 1¼ | 1¼ | 1 | ¼ | 120 | 123 | 75 | 25 | 46 | 6 | 6.6 | 32 (1¼) | 19080.37 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
|||||||||||||||||||||
| 40 | 1¾ | 1½ | 2 | 1½ | ¼ | 145 | 185 | 100 | 14 | 40 | 6 | 16.8 | 40 (1½) | 19080.38 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
|||||||||||||||||||||
| 50 | 2⅜ | 1½ | 2 | 1½ | ¼ | 175 | 185 | 100 | 14 | 40 | 6 | 18 | 50 (2) | 19080.39 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
|||||||||||||||||||||
Hinweis
Die Grössen DN 40 und DN 50 sind zusätzlich mit einer volumenproportionalen Rohwasserbeimischung ausgerüstet.
CAD / BIM
| Beschreibung | Anschlussgarnitur für Wasserenthärter |
| Grösse |
|
| Artikelnummer |
19080.36
|
