82105 Optipress-Rubinetto a sfera
con prolunga integrata per acqua fino a 110 °C e aria compressa (categoria d'aria compressa 1 - 4, concentrazione d'olio max.: 5 mg/m³) manico nero, sfera d'ottone cromato, guarnizioni PTFE, guarnizione del perno PTFE
PN 16.0

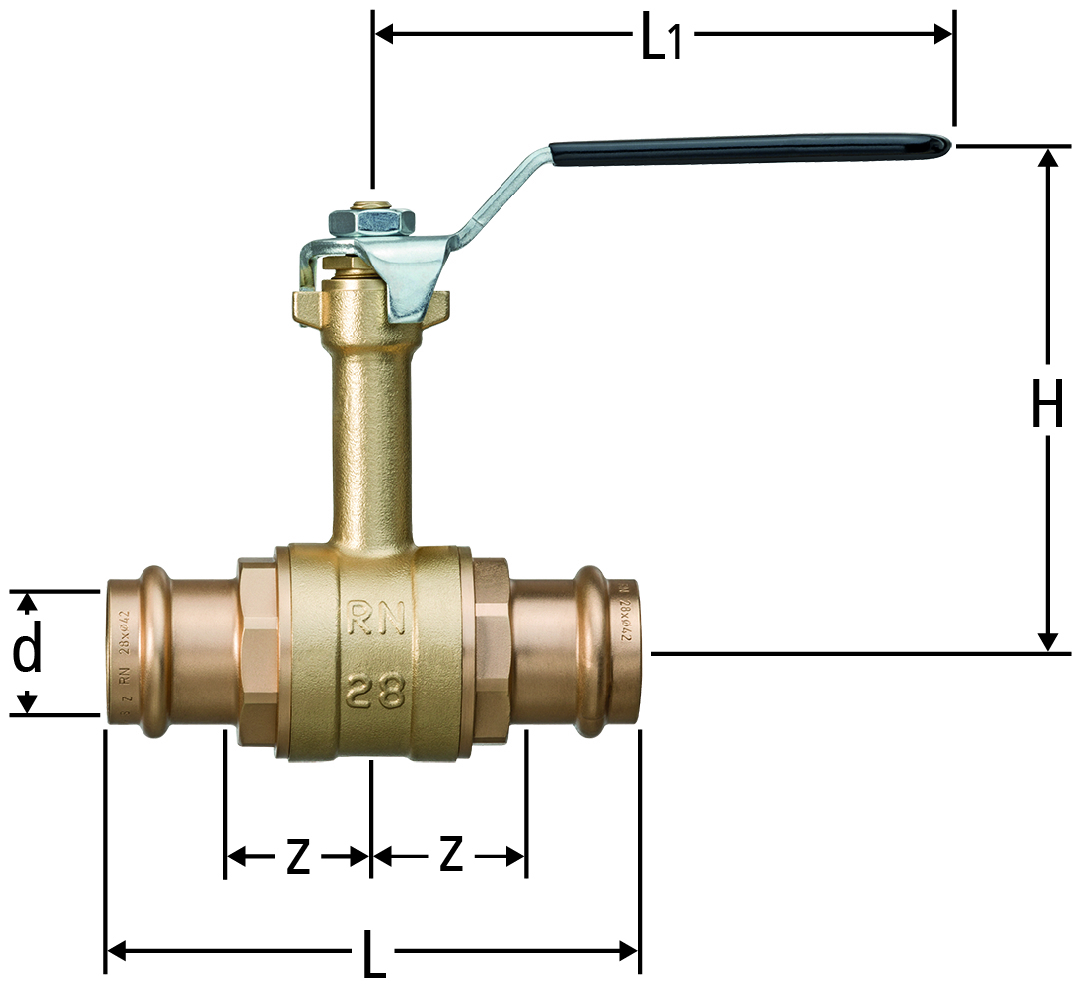

| d | z | L | L1 | H | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 24 | 92 | 90 | 96 | 10.3 | 15 | 82105.22 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 18 | 28 | 100 | 90 | 96 | 33 | 18 | 82105.23 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 22 | 29 | 104 | 90 | 100 | 47 | 22 | 82105.24 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 28 | 34 | 114 | 125 | 109 | 54 | 28 | 82105.25 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 35 | 36 | 123 | 125 | 114 | 82 | 35 | 82105.26 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 42 | 42 | 148 | 140 | 131 | 160 | 42 | 82105.27 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 54 | 49 | 181 | 140 | 139 | 320 | 54 | 82105.28 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Optipress-Rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
82105.22
|
