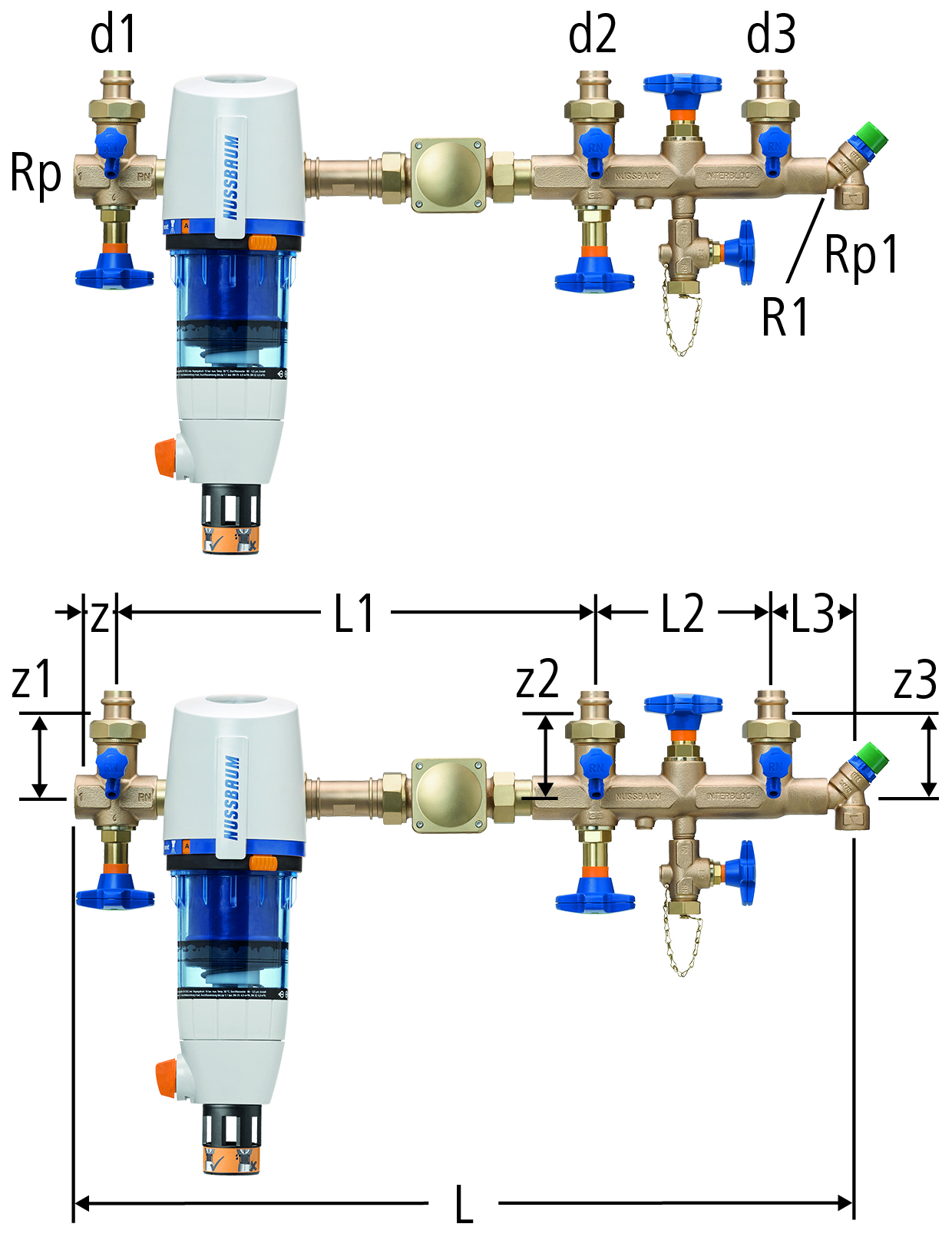

31204 Batteria di distribuzione standard con Redfil risciacquabile
con raccordi Optipress-Aquaplus 92020 / 92021, con flangia di allacciamento 12085 comprendente valvola di distribuzione 22152 con valvola di scarico 22065, Redfil risciacquabile 12101, flangia di allacciamento 12085 con copertura 12086, raccordo doppio 92046 e Interbloc 31171
PN 16.0
| Rp | Rp1 | R1 | d1 | d2 | d3 | z | z1 | z2 | z3 | L | L1 | L2 | L3 | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | 22 | 22 | 22 | 20 | 73 | 73 | 73 | 706 | 434 | 160 | 75 | 1x22x22x22 | 31204.21 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1 | ¾ | ¾ | 22 | 28 | 22 | 20 | 73 | 78 | 73 | 706 | 434 | 160 | 75 | 1x22x28x22 | 31204.22 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 22 | 22 | 25 | 75 | 73 | 73 | 751 | 472 | 160 | 75 | 1¼x22x22x22 | 31204.23 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 22 | 25 | 75 | 78 | 73 | 751 | 472 | 160 | 75 | 1¼x22x28x22 | 31204.24 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 28 | 25 | 75 | 78 | 78 | 751 | 472 | 160 | 75 | 1¼x22x28x28 | 31204.25 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
Nota
Per il funzionamento di un filtro risciacquabile occorre prevedere uno scarico.
CAD / BIM
| Descrizione | Batteria di distribuzione standard con Redfil risciacquabile |
| Dimensione |
|
| Numero di articolo |
31204.21
|
