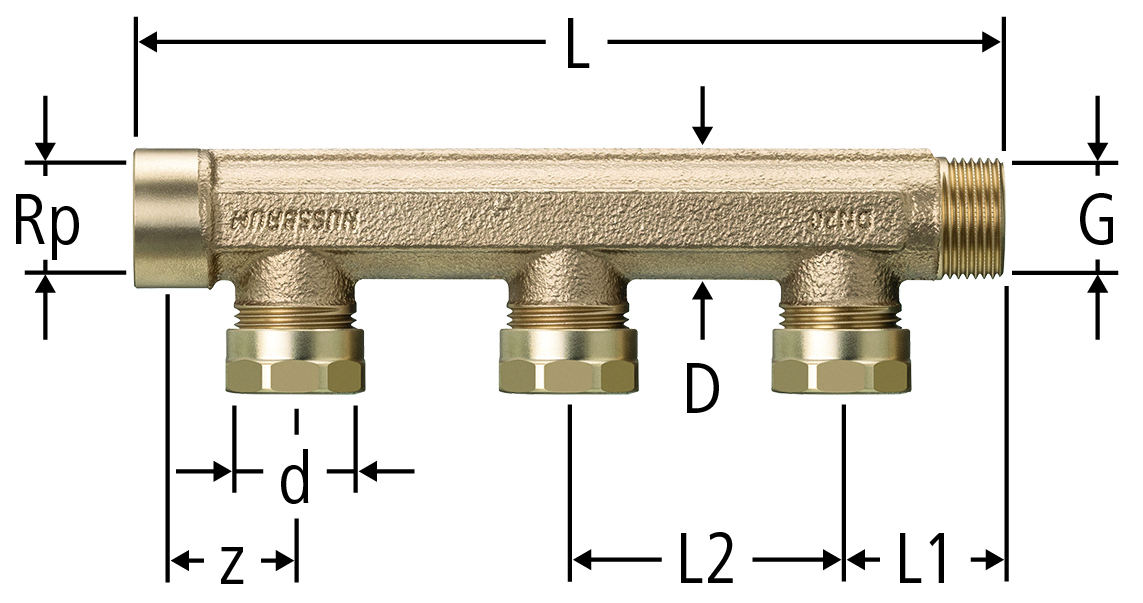

86003 Optiflex-Distributore diritto
| Rp | G | d | z | L | L1 | L2 | D | N | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | 20 | 20 | 127 | 35 | 58 | 28 | 2 | 1.5 | DN 20 x 2 | 86003.42 |
| 10 | 1 | 324.424 | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | 20 | 20 | 185 | 35 | 58 | 28 | 3 | 1.6 | DN 20 x 3 | 86003.43 |
| 10 | 1 | 324.434 | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | 20 | 20 | 243 | 35 | 58 | 28 | 4 | 1.6 | DN 20 x 4 | 86003.44 |
| 10 | 1 | 324.444 | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | 20 | 20 | 301 | 35 | 58 | 28 | 5 | 1.7 | DN 20 x 5 | 86003.45 |
| 10 | 1 | 324.454 | ||||
|
|
|||||||||||||||||||
| 1 | 1 | 20 | 10 | 132 | 47 | 58 | 41 | 2 | 1.4 | DN 25 x 2 | 86003.52 |
| 10 | 1 | - | ||||
|
|
|||||||||||||||||||
| 1 | 1 | 20 | 10 | 190 | 47 | 58 | 41 | 3 | 1.5 | DN 25 x 3 | 86003.53 |
| 10 | 1 | - | ||||
|
|
|||||||||||||||||||
| 1 | 1 | 20 | 10 | 248 | 47 | 58 | 41 | 4 | 1.5 | DN 25 x 4 | 86003.54 |
| 10 | 1 | - | ||||
|
|
|||||||||||||||||||
| 1 | 1 | 20 | 10 | 306 | 47 | 58 | 41 | 5 | 1.6 | DN 25 x 5 | 86003.55 |
| 10 | 1 | - | ||||
|
|
|||||||||||||||||||
Nota
N = Numero di partenze
CAD / BIM
| Descrizione | Optiflex-Distributore diritto |
| Dimensione |
|
| Numero di articolo |
86003.42
|
