86103 Optiflex-Distributore

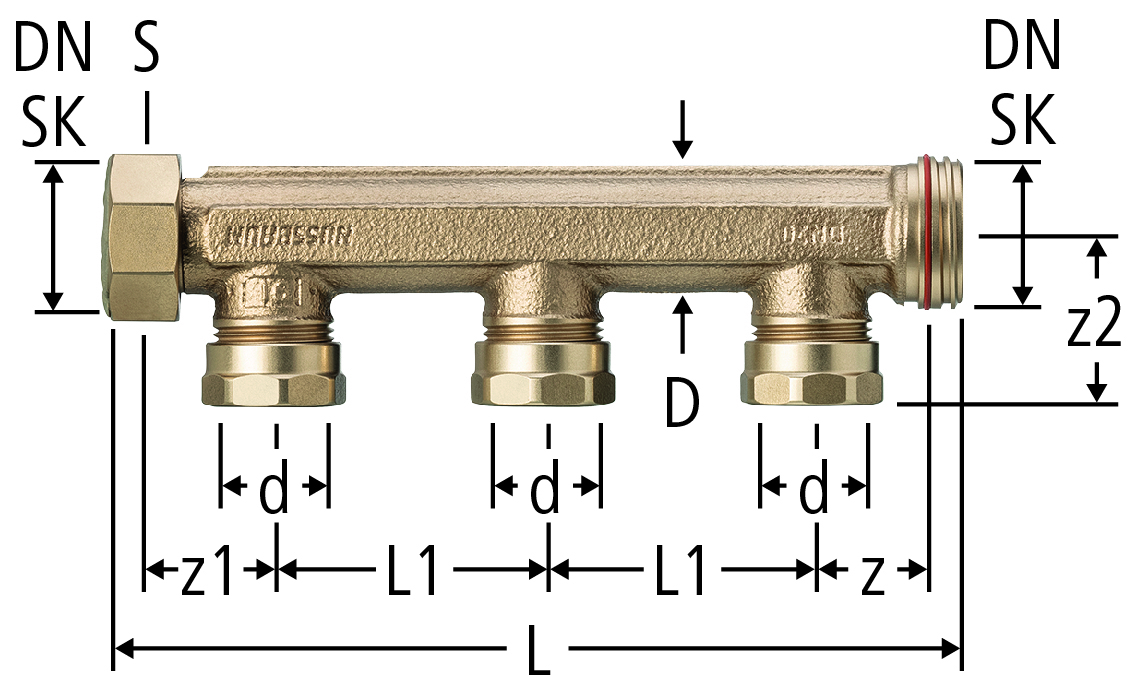

| DN SK | d | z | z1 | z2 | L | L1 | D | N | S | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 24 | 25 | 37 | 67 | 58 | 28 | 1 | 36 | 0.0 | DN 20 x 1 | 86103.21 |
| 10 | 1 | 325.112 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 24 | 25 | 37 | 125 | 58 | 28 | 2 | 36 | 0.0 | DN 20 x 2 | 86103.22 |
| 10 | 1 | 325.122 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 24 | 25 | 37 | 183 | 58 | 28 | 3 | 36 | 0.0 | DN 20 x 3 | 86103.23 |
| 10 | 1 | 325.132 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 24 | 25 | 37 | 241 | 58 | 28 | 4 | 36 | 0.0 | DN 20 x 4 | 86103.24 |
| 10 | 1 | 325.142 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 24 | 25 | 37 | 299 | 58 | 28 | 5 | 36 | 0.0 | DN 20 x 5 | 86103.25 |
| 10 | 1 | 325.152 | ||||
|
|
||||||||||||||||||||
Nota
N = Numero di partenze
Nota: il valore Zeta e integrato nel collegamento a innesto.
CAD / BIM
| Descrizione | Optiflex-Distributore |
| Dimensione |
|
| Numero di articolo |
86103.21
|
