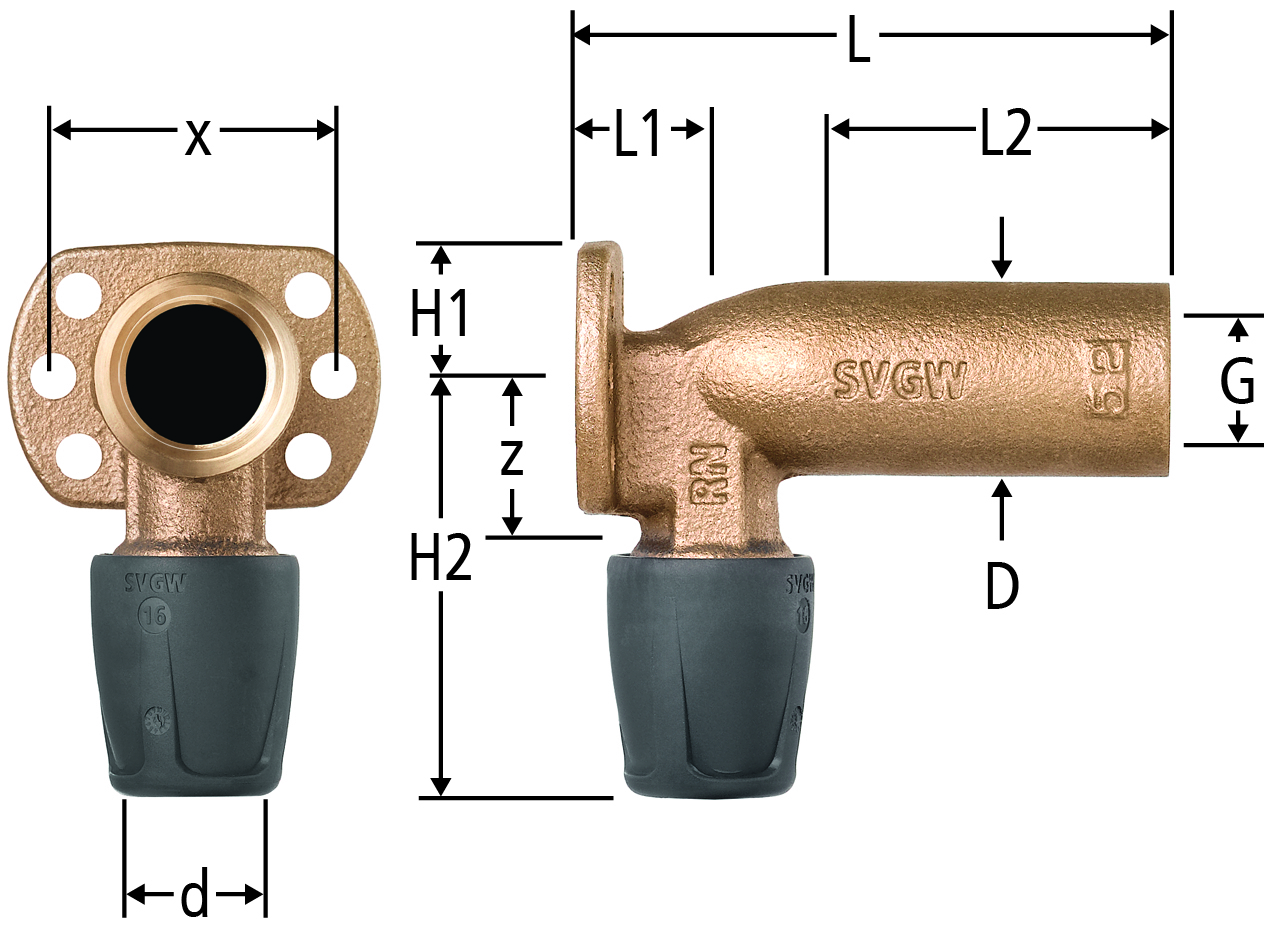

85116 Optiflex-Profix-Gomito prolungato
| G | d | z | L | L1 | L2 | H1 | H2 | D | x | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 25 | 83 | 18 | 54 | 20 | 60 | 28 | 40 | 4.3 | ½ x 16 x 83 | 85116.23 |
| 10 | 1 | 322.211 | ||||
|
|
||||||||||||||||||||
| ½ | 20 | 25 | 83 | 18 | 54 | 20 | 60 | 28 | 40 | 3.3 | ½ x 20 x 83 | 85116.24 |
| 10 | 1 | 322.212 | ||||
|
|
||||||||||||||||||||
| ½ | 16 | 25 | 108 | 18 | 79 | 20 | 60 | 28 | 40 | 4.3 | ½ x 16 x 108 | 85116.21 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
| ½ | 20 | 25 | 108 | 18 | 79 | 20 | 60 | 28 | 40 | 3.3 | ½ x 20 x 108 | 85116.22 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
Nota
L2 = Lunghezza filettata
CAD / BIM
| Descrizione | Optiflex-Profix-Gomito prolungato |
| Dimensione |
|
| Numero di articolo |
85116.23
|
