91060 Optifitt-Serra-Prolunga
PN 16.0

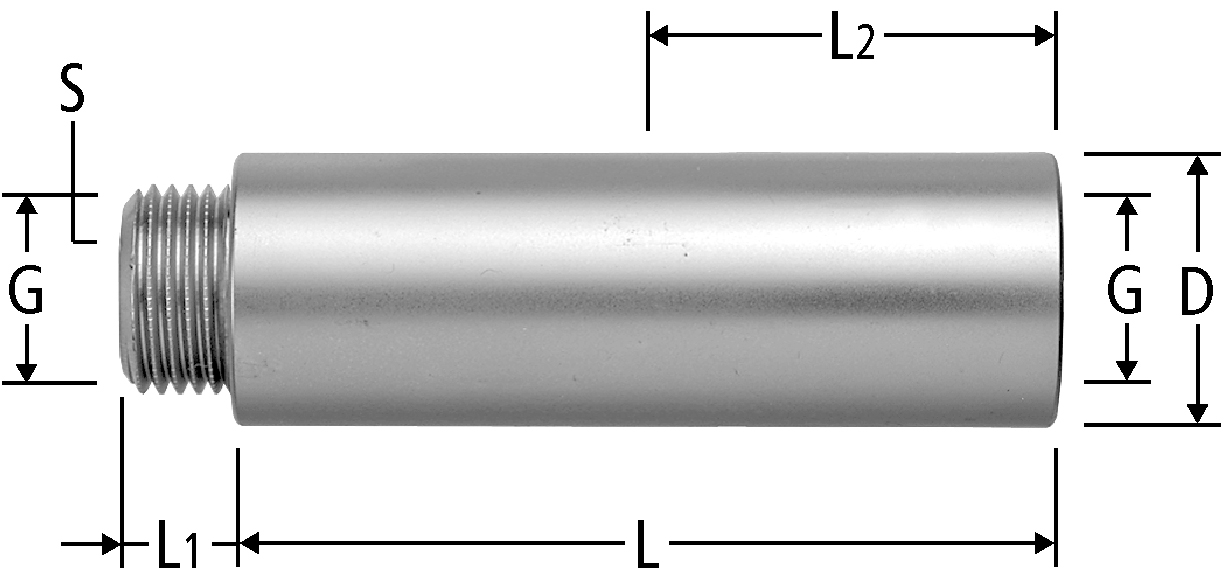

| G | L | L1 | L2 | D | S | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 10 | 10 | 7 | 22 | 10 | 0.3 | ⅜ x 10 | 91060.51 |
| 01 | 5 | - | ||||
| ⅜ | 15 | 10 | 10 | 22 | 10 | 0.3 | ⅜ x 15 | 91060.52 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ⅜ | 20 | 10 | 12 | 22 | 10 | 0.3 | ⅜ x 20 | 91060.53 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ⅜ | 25 | 10 | 12 | 22 | 10 | 0.3 | ⅜ x 25 | 91060.54 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ⅜ | 30 | 10 | 12 | 22 | 10 | 0.3 | ⅜ x 30 | 91060.55 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ⅜ | 40 | 10 | 12 | 22 | 10 | 0.3 | ⅜ x 40 | 91060.56 |
| 01 | 5 | 214.411 | ||||
|
|
||||||||||||||||
| ½ | 15 | 11 | 10 | 27 | 12 | 0.2 | ½ x 15 | 91060.62 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ½ | 20 | 11 | 13 | 27 | 12 | 0.2 | ½ x 20 | 91060.63 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ½ | 25 | 11 | 13 | 27 | 12 | 0.2 | ½ x 25 | 91060.64 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ½ | 30 | 11 | 13 | 27 | 12 | 0.2 | ½ x 30 | 91060.65 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ½ | 40 | 11 | 13 | 27 | 12 | 0.2 | ½ x 40 | 91060.66 |
| 01 | 5 | 214.412 | ||||
|
|
||||||||||||||||
| ½ | 50 | 11 | 40 | 27 | 12 | 0.2 | ½ x 50 | 91060.67 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ½ | 65 | 11 | 55 | 27 | 12 | 0.2 | ½ x 65 | 91060.68 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ½ | 80 | 11 | 65 | 27 | 12 | 0.2 | ½ x 80 | 91060.69 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| ½ | 100 | 11 | 55 | 27 | 12 | 0.2 | ½ x 100 | 91060.70 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ¾ | 20 | 12 | 14 | 32 | 17 | 0.1 | ¾ x 20 | 91060.72 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ¾ | 25 | 12 | 14 | 32 | 17 | 0.1 | ¾ x 25 | 91060.73 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ¾ | 30 | 12 | 14 | 32 | 17 | 0.1 | ¾ x 30 | 91060.74 |
| 01 | 5 | - | ||||
|
|
||||||||||||||||
| ¾ | 40 | 12 | 14 | 32 | 17 | 0.1 | ¾ x 40 | 91060.75 |
| 01 | 5 | 214.413 | ||||
|
|
||||||||||||||||
Nota
S = Esagono interno
CAD / BIM
| Descrizione | Optifitt-Serra-Prolunga |
| Dimensione |
|
| Numero di articolo |
91060.51
|
