80102 Optipress-Rubinetto a sfera
con manico metallico con blocco manico manico blu, sfera d'acciaio inossidabile, guarnizioni PTFE, guarnizione del perno PTFE per acqua fino a 110 °C e aria compressa (categoria d'aria compressa 1 - 4, concentrazione d'olio max.: 5 mg/m³)
PN 16.0

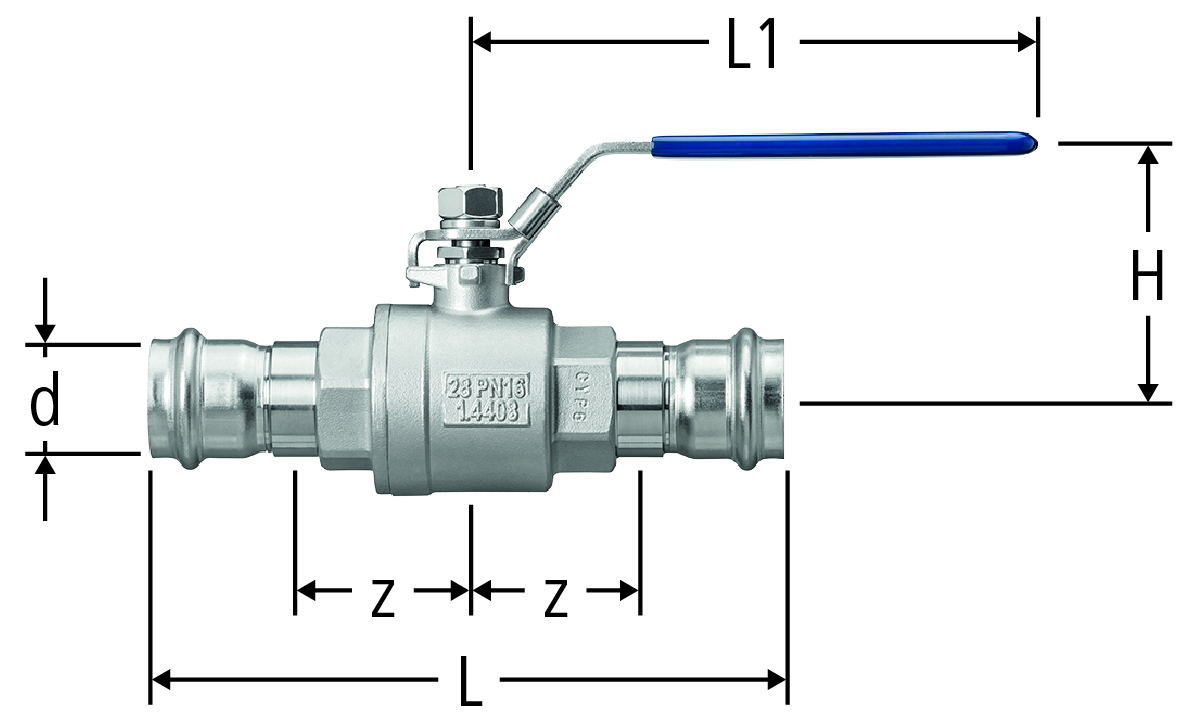

| d | z | L | L1 | H | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 44 | 132 | 90 | 50 | 10.3 | 15 | 80102.22 |
| 20 | 1 | 111.761 | ||||
|
|
|||||||||||||||
| 18 | 48 | 140 | 110 | 50 | 33 | 18 | 80102.23 |
| 20 | 1 | 111.762 | mostrare il modello precedente | |||
|
|
|||||||||||||||
| 22 | 52 | 151 | 125 | 53 | 47 | 22 | 80102.24 |
| 20 | 1 | 111.763 | ||||
|
|
|||||||||||||||
| 28 | 59 | 165 | 145 | 68 | 54 | 28 | 80102.25 |
| 20 | 1 | 111.764 | mostrare il modello precedente | |||
|
|
|||||||||||||||
| 35 | 62 | 176 | 160 | 74 | 82 | 35 | 80102.26 |
| 20 | 1 | 111.765 | mostrare il modello precedente | |||
|
|
|||||||||||||||
| 42 | 69 | 210 | 180 | 86 | 160 | 42 | 80102.27 |
| 20 | 1 | 111.766 | ||||
|
|
|||||||||||||||
| 54 | 83 | 245 | 180 | 94 | 230 | 54 | 80102.28 |
| 20 | 1 | 111.767 | ||||
|
|
|||||||||||||||
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
Disponibile da aprile 2025
CAD / BIM
| Descrizione | Optipress-Rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
80102.22
|
