82130 Optipress-Rubinetto a sfera
con raccordo, con volantino a farfalla per acqua fino a 110 °C e aria compressa (categoria d'aria compressa 1 - 4, concentrazione d'olio max.: 5 mg/m³) volantino a farfalla nero, sfera d'ottone cromato, guarnizioni PTFE, guarnizione del perno PTFE
PN 16.0

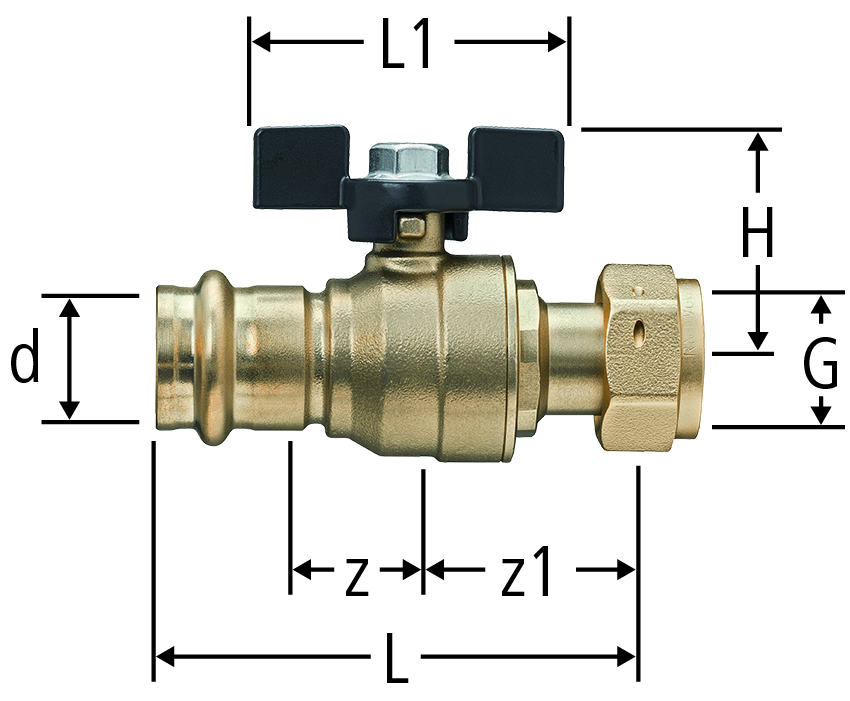

| G | d | z | z1 | L | L1 | H | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 15 | 20 | 43 | 93 | 55 | 39 | 10.3 | 15 x ¾ | 82130.22 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
| ¾ | 18 | 20 | 43 | 93 | 55 | 39 | 33 | 18 x ¾ | 82130.23 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 21 | 43 | 95 | 56 | 42 | 47 | 22 x ¾ | 82130.24 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Optipress-Rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
82130.22
|
