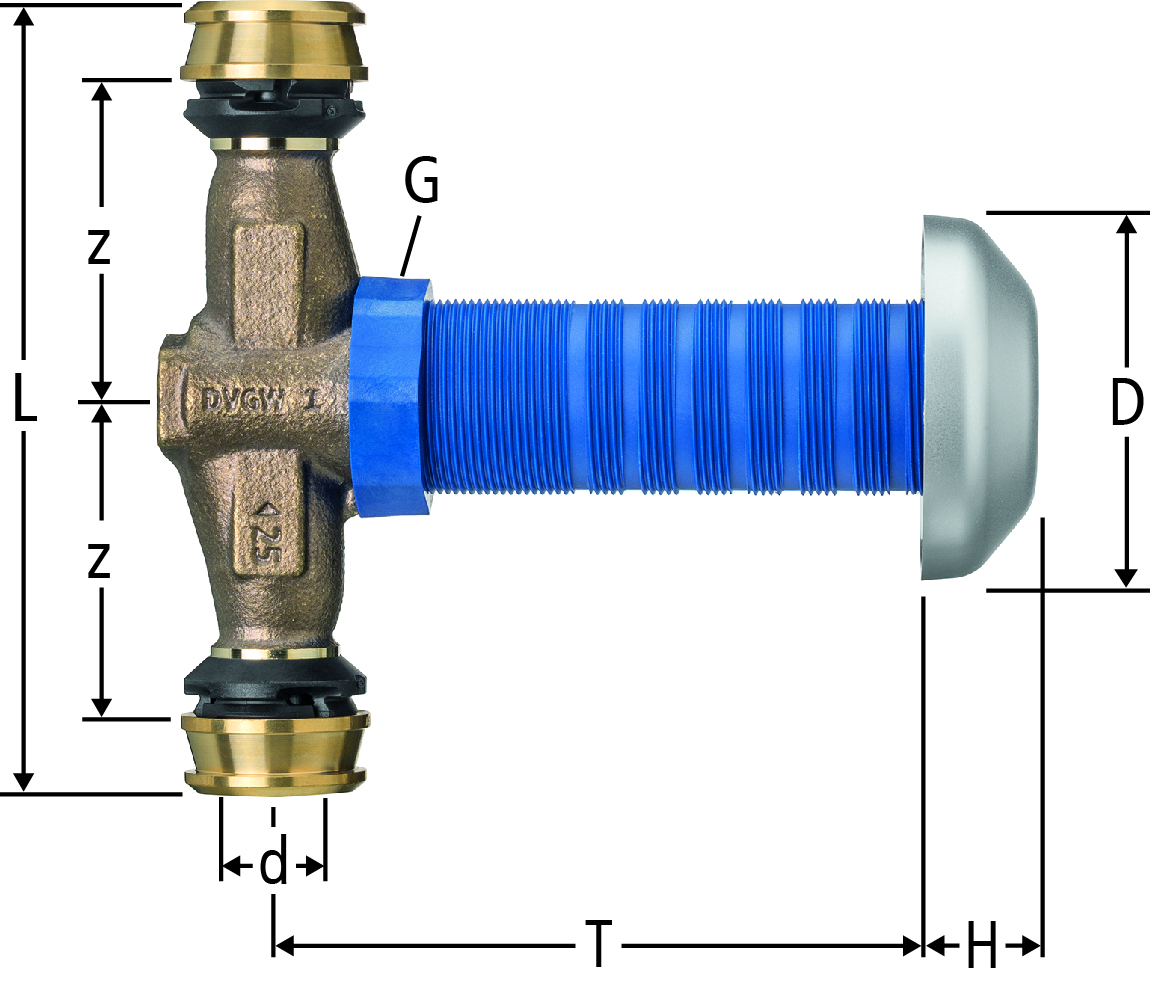

86505 Optiflex-Flowpress-Valvola diritta sotto muro
| G | d | z | L | T | H | D | Kvs | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 16 | 57 | 144 | 43-129 | 22 | 70 | 2.8 | 3.6 | 16 | 86505.22 |
| 10 | 1 | 381.471 | ||||
|
|
||||||||||||||||||
| ¾ | 20 | 57 | 144 | 43-129 | 22 | 70 | 3.7 | 4.9 | 20 | 86505.23 |
| 10 | 1 | 381.472 | ||||
|
|
||||||||||||||||||
| ¾ | 25 | 56 | 151 | 43-129 | 22 | 70 | 5 | 9.7 | 25 | 86505.24 |
| 10 | 1 | 381.473 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Descrizione | Optiflex-Flowpress-Valvola diritta sotto muro |
| Dimensione |
|
| Numero di articolo |
86505.22
|
