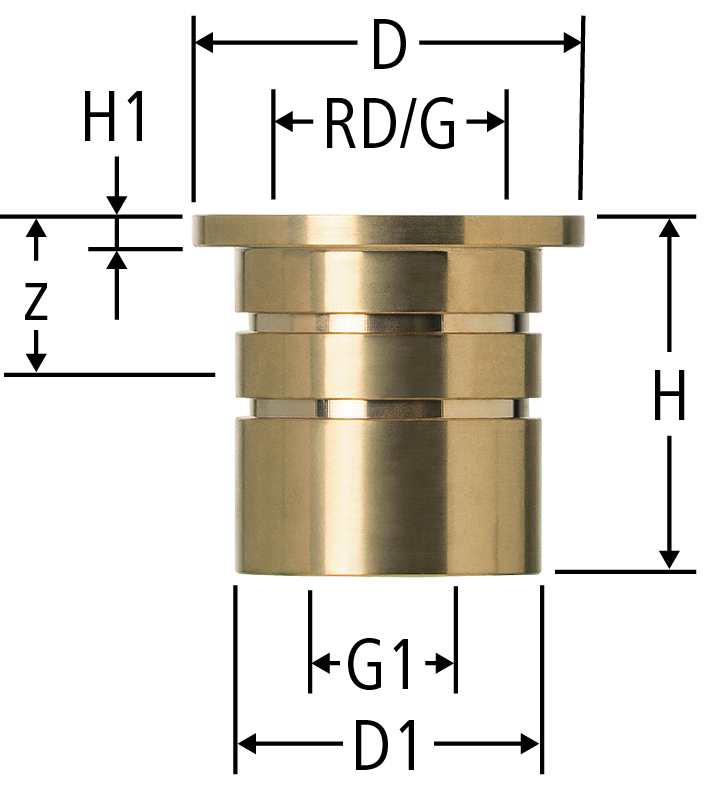

46071 Parte inferiore con filetto tondo
con filetto femmina per l'attacco di: testa 46071, tappo d'inverno 46072, tappo di chiusura 46073
| RD | G | G1 | z | H | H1 | D | D1 | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | ¾ | ¾ | 30 | 45 | 4 | 45 | 34 | ¾ | 46071.19 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| 38 x 5 | - | 1 | 38 | 55 | 4 | 60 | 47 | 1 | 46071.20 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| 38 x 5 | - | 1¼ | 41 | 60 | 4 | 65 | 52 | 1¼ | 46071.21 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| 45 x 5 | - | 1½ | 46 | 65 | 4 | 70 | 58 | 1½ | 46071.22 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| 55 x 5 | - | 2 | 46 | 70 | 5 | 85 | 72 | 2 | 46071.23 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| 80 x 6 | - | 2½ | 48 | 75 | 5 | 120 | 100 | 2½ | 46071.24 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| 96 x 6 | - | 3 | 55 | 85 | 5 | 140 | 115 | 3 | 46071.25 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Parte inferiore con filetto tondo |
| Dimensione |
|
| Numero di articolo |
46071.19
|
