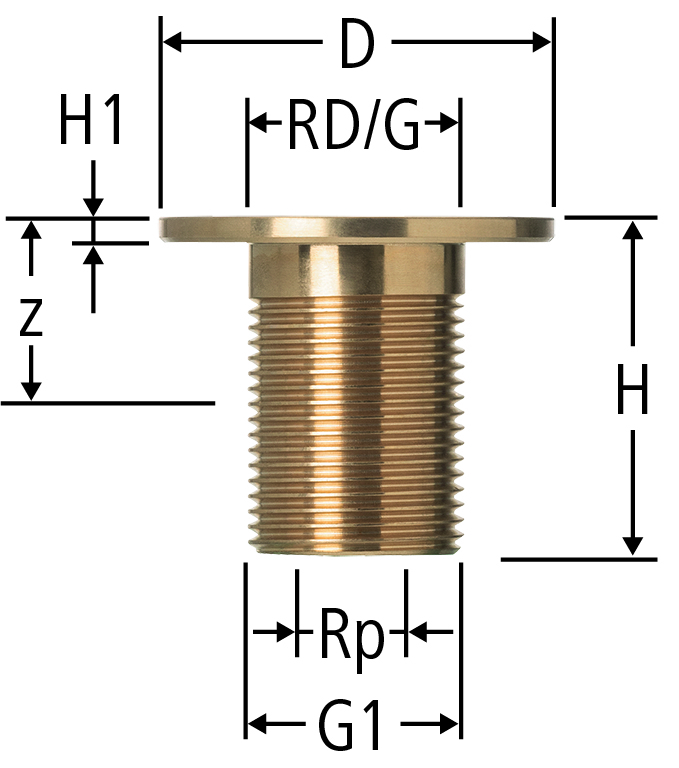

46076 Parte inferiore con filetto tondo
con filetto maschio per l'attacco di: testa 46071, tappo d'inverno 46072, tappo di chiusura 46073
| Rp | RD | G | G1 | z | H | H1 | D | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | - | ¾ | 1 | 45 | 60 | 4 | 50 | 1 | 46076.12 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| ¾ | 38 x 5 | - | 1½ | - | 70 | 4 | 70 | 1½ | 46076.13 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| 1½ | 45 x 5 | - | 2 | 51 | 70 | 4 | 85 | 2 | 46076.14 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
| 2 | 55 x 5 | - | 2½ | 56 | 80 | 4 | 105 | 2½ | 46076.15 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Parte inferiore con filetto tondo |
| Dimensione |
|
| Numero di articolo |
46076.12
|
