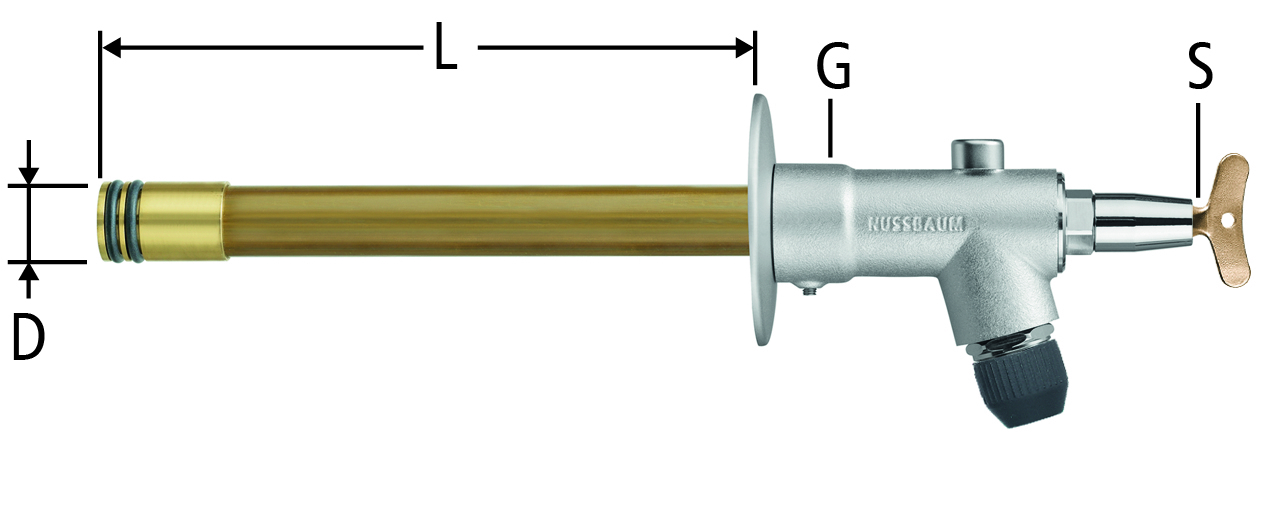

40074 Innesto con corpo di scarico
con chiave estraibile per rubinetti da giardino antigelo con testa Easy-Top
PN 16.0
| G | L | D | S | für / pour / per | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 115 | 26 | 6 | 4052.71 / 40070.71 | 2 | 100 | 40074.70 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 165 | 26 | 6 | 4052.71 / 40070.71 | 3 | 150 | 40074.71 |
| 01 | 1 | 421.654 | ||||
|
|
|||||||||||||||
| 1 | 265 | 26 | 6 | 4052.72 / 40070.72 | 4.8 | 250 | 40074.72 |
| 01 | 1 | 421.654 | ||||
|
|
|||||||||||||||
| 1 | 365 | 26 | 6 | 4052.75 / 40070.73 | 7 | 350 | 40074.73 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 465 | 26 | 6 | 4052.75 / 40070.73 | 9 | 450 | 40074.74 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 615 | 26 | 6 | 4052.77 / 40070.73 | 12 | 600 | 40074.75 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||
L'innesto con corpo di scarico può essere utilizzato anche per vecchi rubinetti da giardino 4052 con tubo G 1 (a partire dall'anno di costruzione 1985). A tale riguardo va osservata una profondità d'inserimento minima di 115 mm.
La sede della valvola va collocata all'interno, al riparo dal gelo.
