70090 Set di collegamento cucina
con scatola rubinetteria sotto muro, esecuzione doppia compatta per acqua fino a 70 °C con rubinetto di chiusura e corpo per montaggio contatore a capsula Koax, senza materiale di fissaggio, senza contatore a capsula
PN 10.0

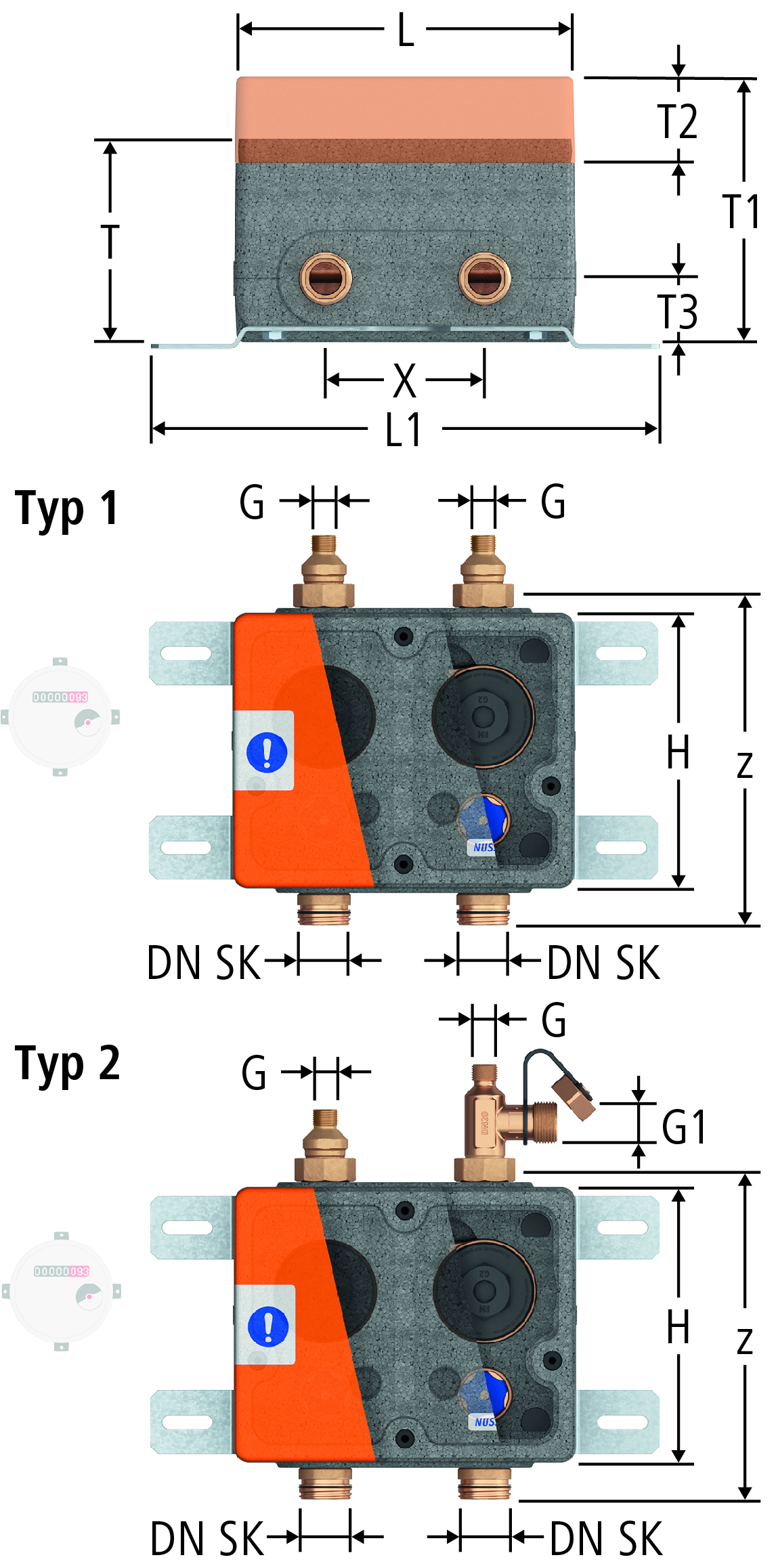

| DN SK | G | G1 | z | L | L1 | T | T1 | T2 | T3 | H | Kvs | X | Typ/Type/Tipo | Art. n. | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ⅜ | - | 209 | 215 | 320 | 128 | 167 | 55 | 40 | 179 | 3.24 | 100 | 1 | 70090.21 |
| 01 | 1 | 224.418 | ||||
|
|
||||||||||||||||||||||
| 20 | ⅜ | ¾ | 209 | 215 | 320 | 128 | 167 | 55 | 40 | 179 | 3.24 | 100 | 2 | 70090.22 |
| 01 | 1 | 224.418 | ||||
|
|
||||||||||||||||||||||
Kvs: Misurato con il contatore a capsula Koax 67016
Altri dimensioni vedi 70115-70119
Per il funzionamento continuo utilizzare il tappo di chiusura 67002.
CAD / BIM
| Descrizione | Set di collegamento cucina |
| Dimensione |
|
| Numero di articolo |
70090.21
|
